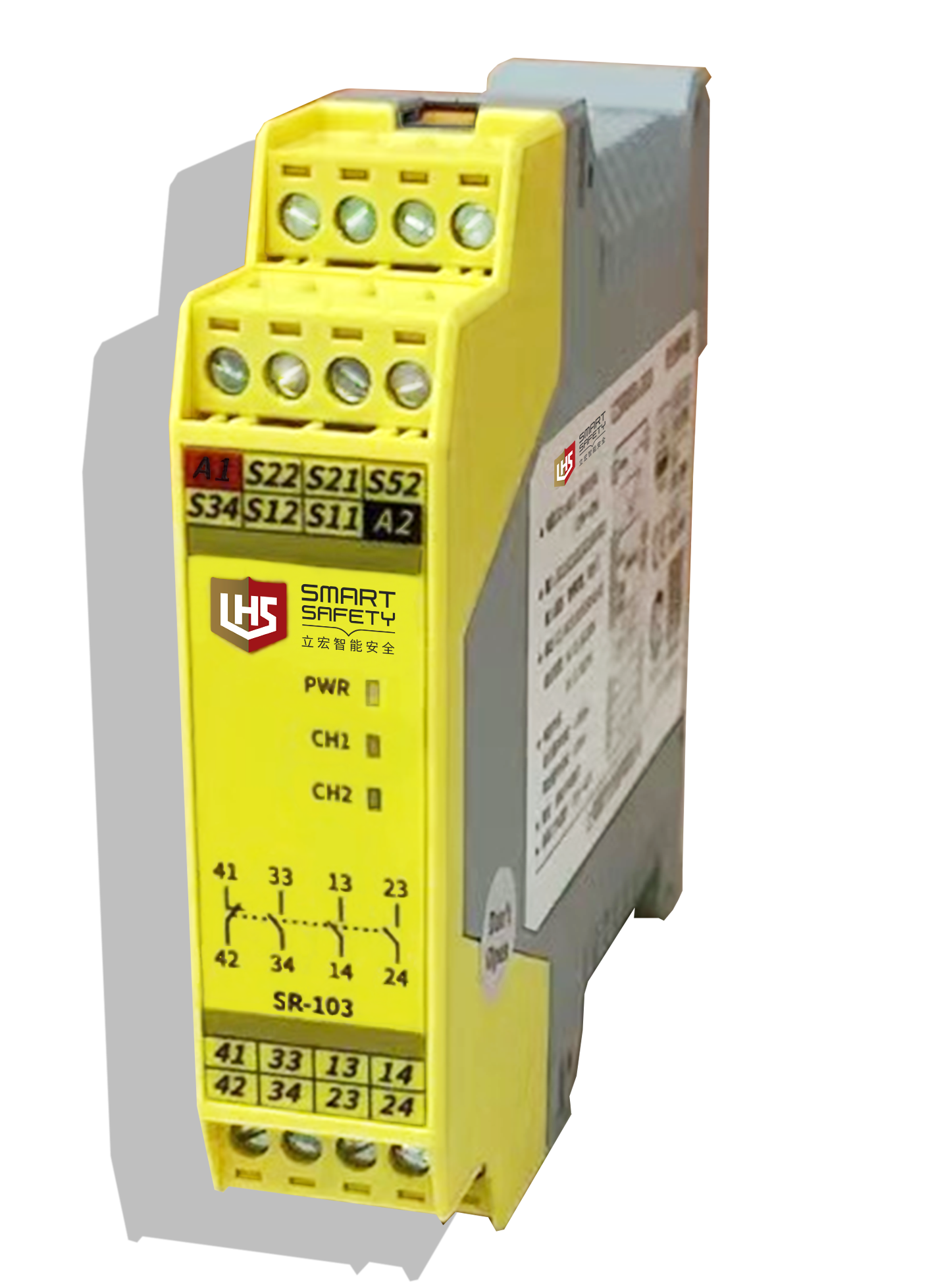

SR-103 安全继电器



      作为安全回路最重要环节,安全控制器/安全PLC已经越来越多的被人们所认知,但是在使用的过程中,仍然有很多使用者困惑,安全继电器和普通继电器到底有哪几方面的区别,在此和大家进行分享。众所周知,安全设计的理念我们一定要记住三个词:

(1)冗余

(2)相异

(3)自检测

        如何架构安全回路可靠性达到PLd以上,安全控制器必不可少成为重要环节,安全回路由安全输入,安全控制,安全输出组成子系统,而安全控制《包含 安全继电器,安全控制器,安全PLC等》实现安全控制功能,设计人员根据输入端产品数量,匹配不同的安全控制器达到安全回路的可靠性等级


SR-103 安全继电器


双通道 安全监控继电器模块

· 可架构多种安全产品的安全双通道模块

· 最大支持1组双回路输入

· 继电器输出(3NO+ENC)

· 对应 ISO 13849-1 的性能指数 e
· 安全类别 4的安全认证
· 内置检测故障的自诊断功能。
· 可选择自动复位或手动复位
· 通过TUV认证


395181ccb7a771e30162f6415dc922a.png产品选型
1588126326899852副本.png  image.png

产品选型

电源

安全输入1CH

输出

订货编号

SR-103

24V AC/DC

门锁 / 急停/

光幕(PNP)

3NO+1NC


说 明

急停按钮、安全门、PNP型安全光幕


395181ccb7a771e30162f6415dc922a.png安全性能

· 性能等级 (PL):PLe

· 安全类别 (Cat.):Cat.4

· 任务时间 (TM):20年

· 诊断覆盖率 (DC/DCavg):99%

· 安全完整性等级 (SIL):SIL3

· 硬件故障裕度 (HFT):1

· 安全失效分数 (SFF):99%

· 危险失效概率 (PFHd):3.09E-10/h

· 停止级别 (Stop Category):0

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN      ISO13849

符合标准EN      ISO13849

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准EN 60204-1


395181ccb7a771e30162f6415dc922a.png主要技术参数

电源特性

·供电电压:24VDC

·电压容差:0.85~1.1

·交流频率:50Hz~60Hz

·电流损耗:≤90mA(24VDC)

输入特性

·输入电流:≤50mA(24VDC)

·导线电阻:≤15Ω

·输入设备:急停按钮、安全门、PNP型安全光幕

输出特性

·触点数量:3NO+1NC

·触点材料:AgSnO2 +0.2μmAu

·触点类型:强制导向

·触点熔丝保护:10AgL/gG, NEO ZED(常开触点)

·触点熔丝保护:6AgL/gG, NEO ZED(常闭触点)

·切换容量(EN60947-5-1):AC-15,5A/230V;

·切换容量(EN60947-5-1):DC-13,5A/24V

·机械寿命:10次以上

时间特性

·释放缓冲时间:

         急停操作:≤30ms

         电源失效:≤100ms

·恢复时间:

         急停操作:≤30ms

         电源失效:≤100ms

·电源短时中断:20ms


395181ccb7a771e30162f6415dc922a.png环境特性参数

·电磁兼容:符合EN60947,EN61000-6-2,EN61000-6-4

·振动频率:10Hz~55Hz

·振动幅度:0.35mm

·使用温度:-20℃~+60℃

·储存温度:-40℃~+85℃

·相对湿度:10%~90%

·电气间隙和爬电距离:符合EN60947-1

·过压等级:Ⅲ

·污染等级:2

·防护等级:IP20

·海拔高度:≤2000m

·额定绝缘电压:250VAC

·额定冲击电压:6000V(1.2/50us)

·绝缘强度:1500VAC, 1min



395181ccb7a771e30162f6415dc922a.png功能应用参数


功能框图

典型应用




双通道急停按钮输入

通道间短路监控

手动复位

带输出触点反馈

适用于最高安全等级4

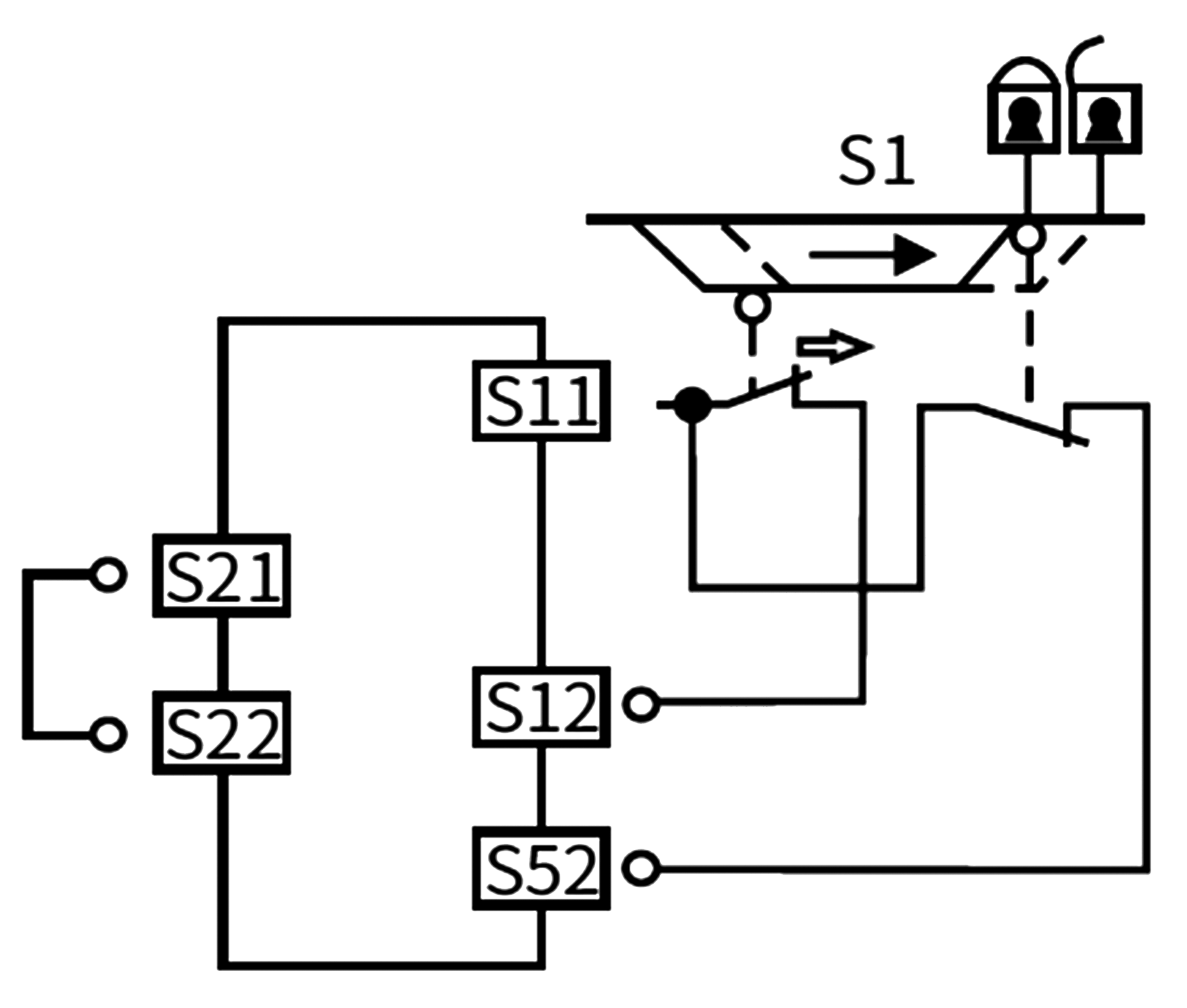

S1:双通道急停按钮

S3:复位按钮

K7,K8:接触器

S1:双通道急停按钮

M1:电机


外形尺寸

    外形尺寸(深×高×宽):

114.5mm×99.0mm×22.5mm




接线示意图





单通道

双通道带短路检测

双通道不带短路检测




自动复位

手动复位



自动复位

手动复位
