LS4-30-AB 双向进料检测安全光幕


395181ccb7a771e30162f6415dc922a.pngL4NJ安全光幕



双向进出料检测安全光幕

  • 一种专用于进出料双向检测安全光幕,打破传统muting 屏蔽功能

  • 保护高度 1200

  • 最大保护距离 6 m

  • 别货物进入,识别非货物的不规则进入

  • 集成了多种智能功能

  • 集成了手动或自动复位

  • 外部继电器回馈输入 (EDM)


395181ccb7a771e30162f6415dc922a.png产品选型


产品名称

产品类型

高度

检测方向

双向进出料检测安全光幕

LS4-30-0900-A1-B2

900mm

双向

双向进出料检测安全光幕

LS4-30-1200-A1-B2

1200mm

双向

说明



395181ccb7a771e30162f6415dc922a.png功能说明


· 码垛机与缠绕机双向进入检测

· 可识别托盘与物体

· 当人员闯入时,根据人的不规则及速度判定条件进行停机报警

· 产品可选择有单向及双向进出选择



395181ccb7a771e30162f6415dc922a.png双向进出料检测安全光幕


· 为什么需要Multing?人员可通过货物进出敞口闯入机器危险运行区域从而造成机械伤害,而货物可顺利通过而不用停机(光幕只能用来感应货物,而不是托盘)。参考标准IEC 62046,ISO13849和IEC61496.

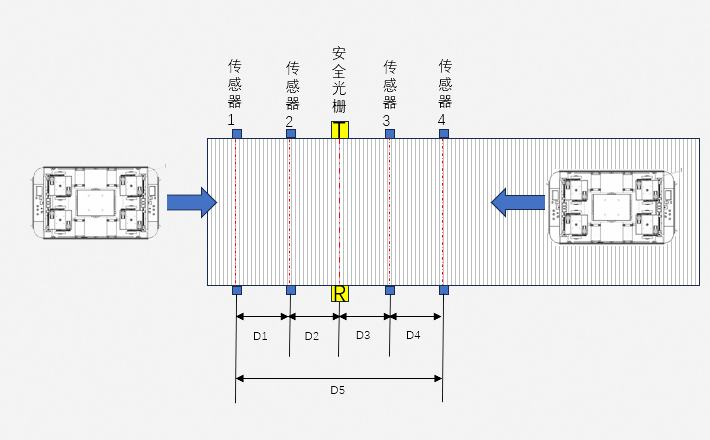

· 四组传感器(水平两侧)

· 安全光幕(中间垂直安装)

· 通过顺序检测托盘物料或AGV小车进


395181ccb7a771e30162f6415dc922a.png行业应用

· 自动化生产流水线

· 码垛机行业

· 食品包装线行业

· 仓储行业

· AGV进出料口




395181ccb7a771e30162f6415dc922a.png接线说明

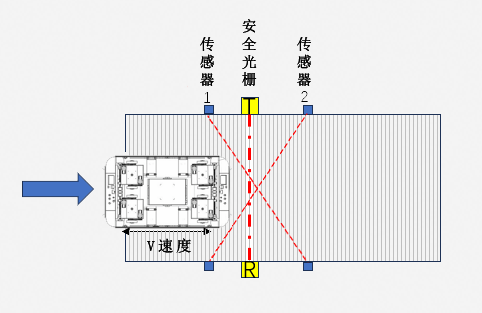

Multing情形:货物从危险区域内进/出来(双传感器L型布置)

LHS

 安

 全

 模

 块

 的

 连

 接

 方

 式



395181ccb7a771e30162f6415dc922a.png时序逻辑说明

时序逻辑:

· A:传感器1阻挡输出OFF

· B:传感器2阻挡输出OFF

· C:传感器1和传感器2同时阻挡,安全光栅Muting屏蔽

· D:传感器1无阻挡输出ON

· E:传感器2无阻挡输出ON

· F:安全光栅恢复正常


395181ccb7a771e30162f6415dc922a.png技术参数


执行标准

GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1;

IEC 61496-2

安全类别

安全等级

Type 4 Cat.4 ple

DCavg

99%

CCF

100

MTTFD/PFHD

(KS06G型安全光栅规格表)

光学特征

检测光源

红外LED(中心波长940mm

检测高度

光轴间距X (光束数-1)

EAA

满足IEC61496-2要求,检测距离在3m以上时,EAA<2.

环境特征

环境温度

工作

-10℃~55℃(无结霜及凝雾)

储存

-40℃~70℃

环境湿度

工作

36%RH~85%RH

储存

36%RH~95%RH

抗光干扰

白炽光源

3000 Lux

荧光光源

3000 Lux

太阳光源

10000 Lux

EMC

EMS

符合GB/Tl9436-l和GB4584-2007中对四级安全光器的要求

EMI

符合EN61326-l和EN55011中对工业现场的电磁辐射要求

抗振能力

频率10Hz~55Hz; 振幅: 0.35土0.05 mm;扫描次数:三轴,每轴20次

抗冲击能力

加速度10g; 脉冲持续时间:16 ms;碰撞次数:三轴,每轴1000土10次

防护等级

IP65

外形尺寸

52×36×Jmm (J为发射器/接收器长度)

电气特征

电源电压

DC24V土10%

消耗电流

发射器

300mA

接收器

lOOmA (无负载)

响应时间

<18ms

输出特征

NPN输出

NPN晶体管输出X2 (通光时ON)、负载电流300mA以下,残留电压3V以下(排除导线延长的影响)

PNP输出

PNP晶体管输出X2 (通光时ON)、负载电流300mA以下,残留电压3V以下(排除导线延PNP输出长的影响)

传感器

4

普通光电传感器


395181ccb7a771e30162f6415dc922a.png安全光幕选型表










型号

L4NJ

LS300

LS4-30-AB

安全等级

安全等级 4

GB/T 19436  IEC 61496

安全等级 4

GB/T 19436  IEC 61496

安全等级 4

GB/T 19436  IEC 61496

安全类别

Type 4  Cat.4 PL e

DC avg 99%

CCF 100

MTTF d 40

Type 4  Cat.4 PL e

DC avg 99%

CCF 100

MTTF d 40

Type 4  Cat.4 PL e

DC avg 99%

CCF 100

MTTF d 40

有效距离

0.5-6

0.5-6

0.5-6

防护高度

245-1500mm

245-1500mm

245-1500mm

分辩率

20mm/40mm

300mm

300mm

光束间距

20mm

300mm

300mm

响应时间

<18ms

<18ms

<18ms

电源

24VDC

24VDC

24VDC

输入

输出

安全输出

2PNP输出

2PNP输出

2PNP输出

复位输入

手动/自动

手动/自动

手动/自动


395181ccb7a771e30162f6415dc922a.png安全光幕选型提醒事项

•保护上肢应选择20mm分辩率(请注意计算安全距离)

•保护下肢请使用40mm分辩率(请注意计算安全距离)

•检测人体进入请使用300mm分辩率(请注意复位及防重启)



安全回路模块



安全回路模块

· 通用型安全回路搭建模块

· 是一款可组态安全控制模块,支持多种开关型安全元件输入。

· 可选3组-6组安全元件输入

· 可利用组态软件,设定安全控制逻辑,满足多种现场应用需求。



产品名称

型号

安全输入3CH

输出

订货编号

安全继电器

SR103系列

1组安全产品

3N/O+1N/C

详见产品资料

安全继电器

SR301系列

3组安全产品

2N/O

安全继电器

SR601系列

6组安全产品

2N/O+4Tr

说明
