LA4安全光幕


安全光幕选型表


安全等级4级

安全等级4级

 手

安全等级4级

进出料口





型号

LA4

LC4

LS4A

安全等级

安全等级 4级

GB/T 19436  IEC 61496

安全等级 4级

GB/T 19436  IEC 61496

安全等级 4级

GB/T 19436  IEC 61496

安全类别

Type 4 Cat.4 PLe

Type 4 Cat.4 PLe

Type 4 Cat.4 PLe

DCavg

99%

99%

99%

CCF

100

100

100

MTTFd

40年

40

40年

有效距离

0.5-6米

0-6米

0.5-6米

防护高度

245-1500mm

140-1420mm

245-1500mm

分辩率

25mm/45mm

15mm/26mm

25mm/45mm

光束间距

20mm/40mm

10mm/20mm

20mm/40mm

响应时间

<18ms

<18ms

<18ms

电源

24VDC

24V DC

24VDC

输入

输出

安全输出

2个PNP输出

2个PNP输出

2个PNP输出

复位输入

手动/自动

手动/自动

手动/自动


安全光幕选型提醒事项

·保护上肢应选择25mm分辩率(请注意计算安全距离)

·保护下肢请使用38mm分辩率(请注意计算安全距离)


LA4安全光幕


4级安全光幕

·可保护手指、手掌、手臂等上下肢检测

·25分辨率保护高度从140mm到1420mm

·38分辨率保护高度从150mm到2130mm

·最大保护距离 12 m

·集成了手动或自动复位

·外部继电器回馈输入 (EDM)

·25分辨率,可定制,增加浮动和固定屏蔽功能


规格型号 光轴间距20:25mm分辩率

名称

型号

分辩率

对摄距离

有效保护高度

MTTFD (年)PFHD (1/h)MTTF(年)产品数模下载(右键链接另存)

安全光幕

LA4-20-0240

25

6米

140mm

3586.44E-0965

LA4-20-0240.stp

安全光幕

LA4-20-0280

25

6米

180mm

3457.04E-0963

LA4-20-0280.stp

安全光幕

LA4-20-0300

25

6米

220mm

3327.04E-0962

LA4-20-0300.stp

安全光幕

LA4-20-0360

25

6米

260mm

3217.04E-0960

LA4-20-0360.stp

安全光幕

LA4-20-0400

25

6米

300mm

3117.76E-0959

LA4-20-0400.stp

安全光幕

LA4-20-0440

25

6米

340mm

3017.76E-0957

LA4-20-0440.stp

安全光幕

LA4-20-0480

25

6米

380mm

2927.76E-0956

LA4-20-0480.stp

安全光幕

LA4-20-0500

25

6米

420mm

2838.67E-0955

LA4-20-0500.stp

安全光幕

LA4-20-0560

25

6米

460mm

2758.67E-0954

LA4-20-0560.stp

安全光幕

LA4-20-0600

25

6米

500mm

2678.67E-0953

LA4-20-0600.stp

安全光幕

LA4-20-0640

25

6米

540mm

2608.67E-0952

LA4-20-0640.stp

安全光幕

LA4-20-0680

25

6米

580mm

2539.81E-0950

LA4-20-0680.stp

安全光幕

LA4-20-0700

25

6米

620mm

2469.81E-0949

LA4-20-0700.stp

安全光幕

LA4-20-0760

25

6米

660mm

2409.81E-0949

LA4-20-0760.stp

安全光幕

LA4-20-0800

25

6米

700mm

2349.81E-0948

LA4-20-0800.stp

安全光幕

LA4-20-0840

25

6米

740mm

2281.08E-0847

LA4-20-0840.stp

安全光幕

LA4-20-0880

25

6米

780mm

2231.08E-0846

LA4-20-0880.stp

安全光幕

LA4-20-0900

25

6米

820mm

2181.08E-0845

LA4-20-0900.stp

安全光幕

LA4-20-0960

25

6米

860mm

2131.08E-0844

LA4-20-0960.stp

安全光幕

LA4-20-1000

25

6米

900mm

2081.19E-0843

LA4-20-1000.stp

安全光幕

LA4-20-1040

25

6米

940mm

2041.19E-0843

LA4-20-1040.stp

安全光幕

LA4-20-1080

25

6米

980mm

1991.19E-0842

LA4-20-1080.stp

安全光幕

LA4-20-1100

25

6米

1020mm

1951.19E-0841

LA4-20-1100.stp

安全光幕

LA4-20-1160

25

6米

1060mm

1911.19E-0841

LA4-20-1160.stp

安全光幕

LA4-20-1200

25

6米

1100mm

1881.33E-0840

LA4-20-1200.stp

安全光幕

LA4-20-1240

25

6米

1140mm

1841.33E-0839

LA4-20-1240.stp

安全光幕

LA4-20-1280

25

6米

1180mm

1801.33E-0839

LA4-20-1280.stp

安全光幕

LA4-20-1300

25

6米

1220mm

1771.33E-0838

LA4-20-1300.stp

安全光幕

LA4-20-1360

25

6米

1260mm

1741.33E-0838

LA4-20-1360.stp

安全光幕

LA4-20-1400

25

6米

1300mm

1711.33E-0837

LA4-20-1400.stp

安全光幕

LA4-20-1440

25

6米

1340mm

1681.50E-0836

LA4-20-1440.stp

安全光幕

LA4-20-1480

25

6米

1380mm

1651.50E-0836

LA4-20-1480.stp

安全光

LA4-20-1500

25

6米

1420mm

1621.50E-0836

LA4-20-1500.stp


规格型号 光轴间距20:30mm分辩率

名称

型号

分辩率

对摄距离

有效保护高度
MTTFD(年)
PFHD(1/h)
MTTF(年)

安全光幕

LA4-30-030

38

6米

150mm

372

6.44E-09

67

安全光幕

LA4-30-0240

38

6米

210mm

358

6.44E-09

65

安全光幕

LA4-30-0360

38

6米

270mm

345

7.04E-09

63

安全光幕

LA4-30-0420

38

6米

330mm

333

7.04E-09

62

安全光幕

LA4-30-0480

38

6米

390mm

321

7.04E-09

60

安全光幕

LA4-30-0540

38

6米

450mm

311

7.76E-09

59

安全光幕

LA4-30-0600

38

6米

510mm

301

7.76E-09

57

安全光幕

LA4-30-0660

38

6米

570mm

292

7.76E-09

56

安全光幕

LA4-30-0720

38

6米

630mm

283

8.67E-09

55

安全光幕

LA4-30-0780

38

6米

690mm

275

8.67E-09

54

安全光幕

LA4-30-0840

38

6米

750mm

267

8.67E-09

53

安全光幕

LA4-30-0900

38

6米

810mm

260

8.67E-09

52

安全光幕

LA4-30-0960

38

6米

870mm

253

9.81E-09

50

安全光幕

LA4-30-1020

38

6米

930mm

246

9.81E-09

49

安全光幕

LA4-30-1080

38

6米

990mm

240

9.81E-09

49

安全光幕

LA4-30-1140

38

6米

1050mm

234

9.81E-09

48

安全光幕

LA4-30-1200

38

6米

1110mm

228

1.08E-08

47

安全光幕

LA4-30-1260

38

6米

1170mm

223

1.08E-08

46

安全光幕

LA4-30-1320

38

6米

1230mm

218

1.08E-08

45

安全光幕

LA4-30-1380

38

6米

1290mm

213

1.08E-08

44

安全光幕

LA4-30-1440

38

6米

1350mm

208

1.19E-08

43

安全光幕

LA4-30-1500

38

6米

1410mm

204

1.19E-08

43

安全光幕

LA4-30-1560

38

6米

1470mm

199

1.19E-08

42

安全光幕

LA4-30-1620

38

6米

1530mm

195

1.19E-08

41

安全光幕

LA4-30-1680

38

6米

1590mm

191

1.19E-08

41

安全光幕

LA4-30-1740

38

6米

1650mm

188

1.33E-08

40

安全光幕

LA4-30-1800

38

6米

1710mm

184

1.33E-08

39

安全光幕

LA4-30-1860

38

6米

1770mm

180

1.33E-08

39

安全光幕

LA4-30-1920

38

6米

1830mm

177

1.33E-08

38

安全光幕

LA4-30-1980

38

6米

1890mm

174

1.33E-08

38

安全光幕

LA4-30-2040

38

6米

1950mm

171

1.33E-08

37

安全光幕

LA4-30-2100

38

6米

2010mm

168

1.50E-08

36

安全光幕

LA4-30-2160

38

6米

2070mm

165

1.50E-08

36

安全光幕

LA4-30-2220

38

6米

2130mm

162

1.50E-08

35

技术参数

执行标准

GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1;IEC 61496-2

安全类别

安全等级

Type 4 Cat.4 ple

DCavg

99%

CCF

100

MTTFD/PFHD

(见详细版说明书安全光栅规格表)

光学特征

检测光源

红外LED(中心波长940mm)

检测高度

光轴间距X (光束数-1)

EAA

满足IEC61496-2要求,检测距离在3m以上时,EAA<2.5°

环境特征

环境温度

工作

-10℃~55℃(无结霜及凝雾)

储存

-40℃~70℃

环境湿度

工作

36%RH~85%RH

储存

36%RH~95%RH

抗光干扰

白炽光源

3000 Lux

荧光光源

3000 Lux

太阳光源

10000 Lux

EMC

EMS

符合GB/Tl9436-l和GB4584-2007中对四级安全光栅的要求

EMI

符合EN61326-l和EN55011中对工业现场的电磁辐射要求

抗振能力

频率10Hz~55Hz; 振幅: 0.35±0.05 mm; 扫描次数:三轴,每轴20次

抗冲击能力

加速度10g; 脉冲持续时间:16 ms;碰撞次数:三轴,每轴1000±10次

防护等级

IP65

外形尺寸

52ⅹ36Jmm (J为发射器/接收器长度)

电气特征

电源电压

DC24V±10%

消耗电流

发射器

≤(300mA

接收器

≤lOOmA (无负载)

响应时间

<18ms

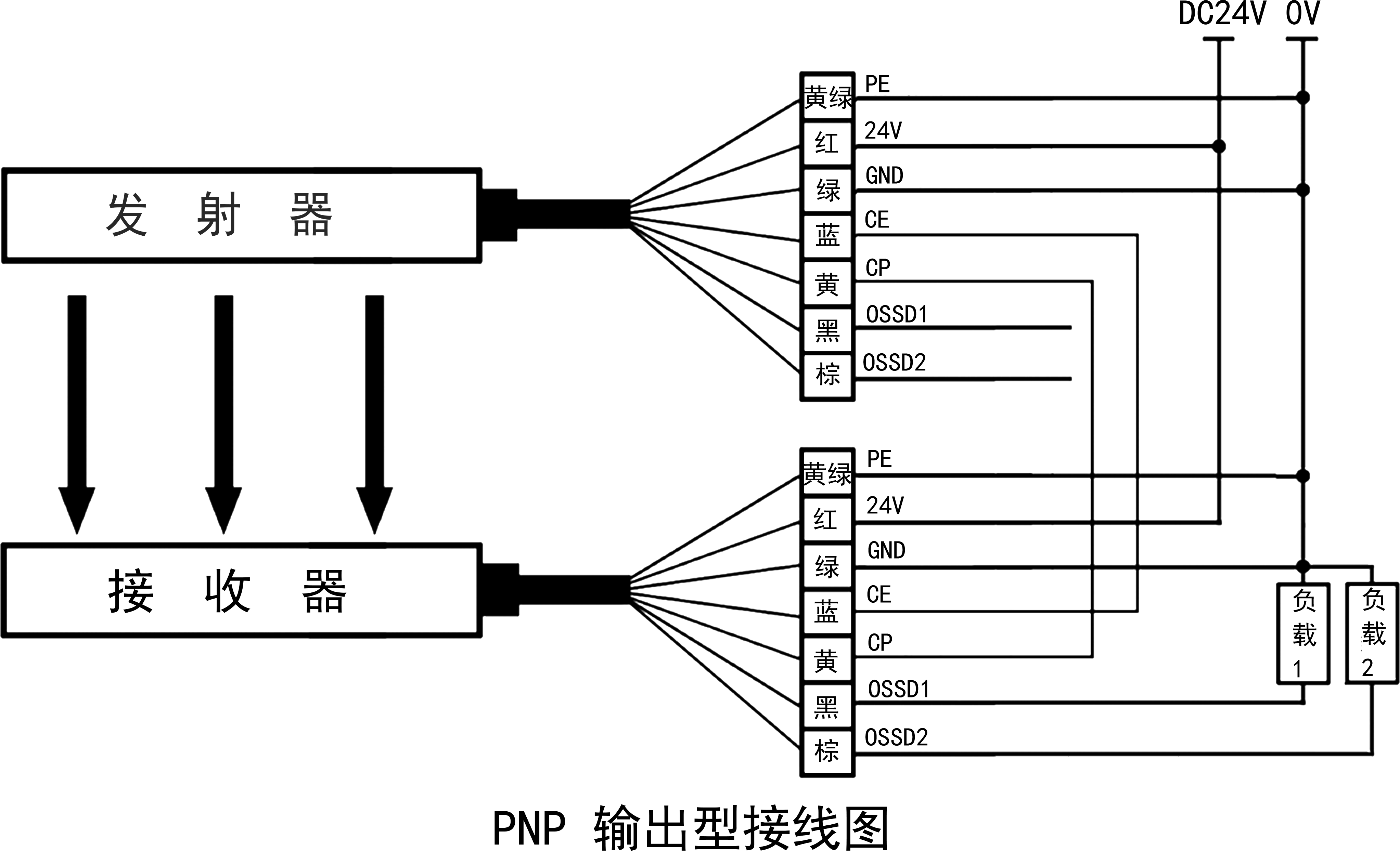

输出特征

NPN输出

NPN晶体管输出X2 (通光时ON)、负载电流300mA以下,残留电压3V以下(排除导线延长的影响)

PNP输出

PNP晶体管输出X2 (通光时ON)、负载电流300mA以下,残留电压3V以下(排除导线延PNP输出长的影响)



安全控制

·双通道安全回路输入

·多款可组态安全控制模块,支持多种安全元件输入

·多通道安全输出,满足输出种类标准

·可利用组态软件,设定安全控制逻辑,满足多种现场应用需求

·安全认证:PLe

SR103

SM302

SM602





产品名称

型号

安全输入

输出

安全继电器

SR103系列

1组安全产品

3NO+1NC

安全控制器

SM302系列

3组安全产品

2NO

安全控制器

SM602系列

6组安全产品

2NO+4SO

说明

输入产品

急停按钮,安全门锁、双手按钮、安全光栅、安全垫、复位等


相关产品
