AI BOX安装说明书
一、 产品安装名称
1、 根据所选产品型号查看产品安装说明书
2、 设备安装具备机械及电气安装
3、 AI box产品同时具备管理平台安装设置
4、 安装产品注意事项
1）产品名称及功能介绍
① AI BOX
l 人员授权进入功能
l 自动LOTO上锁挂牌功能
l 工业安全门锁功能
l 急停复位功能
② AI EYE
l AI安全成像预警眼
l 人数识别
l 人员入侵检测
l 人员识别
③ 安全控制器
l 是一款可组态安全控制模块，应用于安全控制器，支持多种安全产品元件输入
l 最大支持10组安全元件输入
l 4路安全继电器输出，可扩展输出模块
④ EHS安全智能安全生产管理平台
l 整体架构
l 设备管理
l 风险评估
l 作业管理
l 检查管理
l 统计管理
AI box安装说明书
1、 出厂前设置
2、 机械安装
3、 电气安装
4、 PC端售后维护
1、 出厂前设置
1) 产品出厂前应安装完成产品的硬件调试，软件调试工厂
2) 采集授权人员名录，也可由客户自行在管理平台完成（客户全程协助指导）
3) 硬件安装之前，应完成Pad执行屏的工作
i. 人员信息填加完成
ii. 设备信息填加完成
iii. 作业信息填加完成
iv. 授权人员填加完成
2、 机械安装
1) 产品出厂前已配置开门方向
左开门 (AI BOX-L）
右开门(AI BOX-R)
2) 产品硬件功能说明
i. AI人脸识别功能
ii. 10寸工业屏PAD app执行操作屏
iii. 安全门锁 Ple 电磁锁定门锁
iv. 手动开门把手
v. 急停开关 2NC
vi. 复位按钮
vii. 开关门指示
viii. 网络
M6*20 螺丝 6个

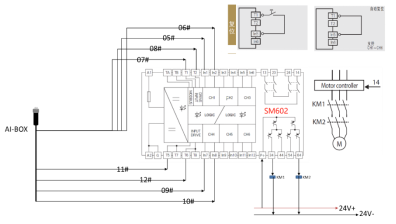

3、 电气安装
1) 10寸工业屏供电源 12VDC,电源线请用带屏蔽功能线，注意电压稳定
2) 安全门锁内置工业安全门锁2NC，如果需要更多触点，请联系客服
3) 安全门锁PL安全控制回路应满足PLd以上安全回路，至少接双通道控制
4、 PC端售后维护
1) 检查信号是否接通
2) 检查人员信息是否全部通过
3) 检查作业是否全部可执行
