铣床防护罩装置



· 定制专利防护装置

· 多个微动开关控制防护罩开关方向

· 大窗口方便查看加工质量

· 符合(GB/T 16855.1-1997)1类或者3类停止要求;符合GB5226.1-2002 10.7,及GB 16754的有关规定及要求;

· 安全控制系统符合SIL3安全等级:安全产品属于预防性保护措施,属于主动性保护措施,接受定做特殊尺寸。




铣床防护选型


产品名称

型号

A/B尺寸

安全门锁

安全控制系统

铣床防护罩

MB55-MX30

300/200mm

MB55-MX40

400/220mm

MB55-MX50

520/240mm

说明

铣床防护罩应配置


产品技术说明



· 进入危险区的控制 电器连锁重型防护罩对于小到中型的铣床以及相似机器非常理想;

· 当防护罩摆动开位置,微动开关上的正极触电打开,发送一个急停信号给机器;安全微动开关电器线缆配置了保护套,并且连接到机器的安全回路

· 安全连锁 (符合 ISO 14119)

     符合国际安全要求的安全门锁。

     通过第三方认证机构确认安全稳妥性。




配置独立安全控制箱

安全控制模块 (PL d)

使安全产品达到双通道,带检测功能

安全继电器 (强制断开)

提供机械结构使继电器不会因为熔接而产生错误信



产品专利


· 产品专利号:ZL 2014 2 0692706.4

· 安全设计注意事项

  铣床防护罩设计应妥善考虑机器可预见的全生命周期内的运行和可预见的机器环境
  方面的因素,考虑不周可导致妨碍机器运行的危险状况,进而导致所提供的防护罩
  被人为废弃,从而使操作者暴露于更大的风险中。现有操作防护罩的可预见各方面
  都在设计阶段妥善考虑,以保证防护罩的设计和制造本身不产生新的危险。



LHS 安全模块安全回路建议


SR301系列安全控制器

可同时接3组安全产品

安全锁、急停按钮、复位按钮、报警灯

安全回路应满足:ISO 13849 /GB 16855标准




防弃用策略



弃用痛点

投入大量成本安装安全产品,但依然发生事故

安全门锁功能被屏蔽,管理层无人知消

安全回路无监控,无法上报

目测无法识别

需人工进行安全功能进行定期点检,耗时太大,成本太


防弃用预警功能


· EHS行业专用管理平台

· 设备安全产品状态监控

· 包括安全光幕,急停,门锁等安全传感器的状态采集

· 监控安全产品是否被屏蔽

· 监控安全产品的预警,报警次数用于数据分析

· 可监控生产状态,维修状态,调试状态

· PC端监

· APP端监控

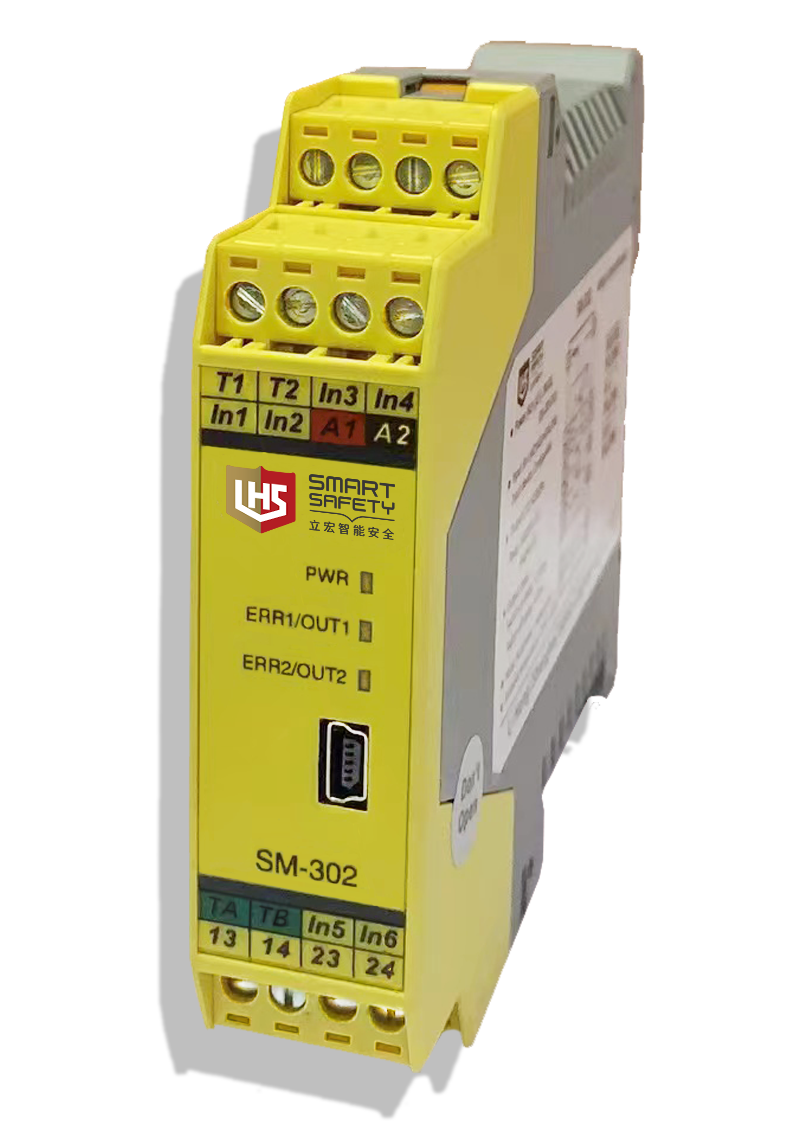

铣床安全回路模块



安全回路模块

• 通用型安全回路搭建模块

• 是一款可组态安全控制模块,支持多种开关型安全元件输入

• 可选3组-6组安全元件输入

• 可利用组态软件,设定安全控制逻辑,满足多种现场应用需求。


安全模块推荐


产品名称

型号

安全输入3CH

输出

订货编号

安全继电器

SR103系列

1组安全产品

3NO+1NC

详见产品资料

安全继电器

SR301系列

3组安全产品

2NO

安控制器

SM601系列

6组安全产品

2NO+4Tr

说明



技术性能


功能框

外形尺寸:114.5X99.0X22.5mm



相关产品
下载
文件下载
视频文件下载
