电液安全阀


  • 直动式安全电磁换向阀带阀芯位置监测

  • DHE,06通径,高性能,直流或交流供电

  • 带cURus认证标准电磁铁

  • DKE,10通径,直流和交流供电,带cURus认证标准电磁铁

  • 此阀配备感应式接近开关FI或感应式位置开关

  • FV用于阀芯位置监测,关于可提供的感应器和技术特征

  • 安装界面:ISO4401,06通径和10通径

  • 最大流量: DHE 80 minDKE 150 Vmin

  • 最大压力:350bar


阀型号范围
阔型号规格描述直流电磁铁

交流电磁铁

感应器类型

/F1

/F1

/F1/F1
DHE-06

06

直动式电磁阀,开关型,单电磁铁





DHE-0706

直动式电磁阀,开关型,单电磁铁





DKE-16

10

直动式电磁阀,开关型,单电磁铁





DKE-1710

直动式电磁阀,开关型,单电磁铁





注释:

FI = 感应式接近开关,NO型 (常开) 或NC型 (常闭)

FV =感应式位置开关,NO和NC型双触点连接在电气插头上

关于感应器的特征见第] 节

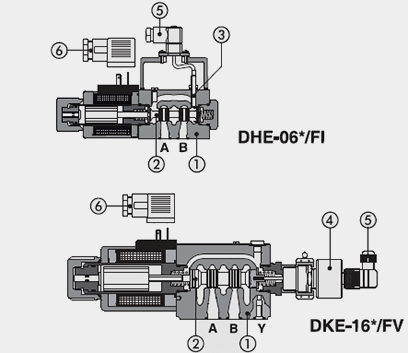

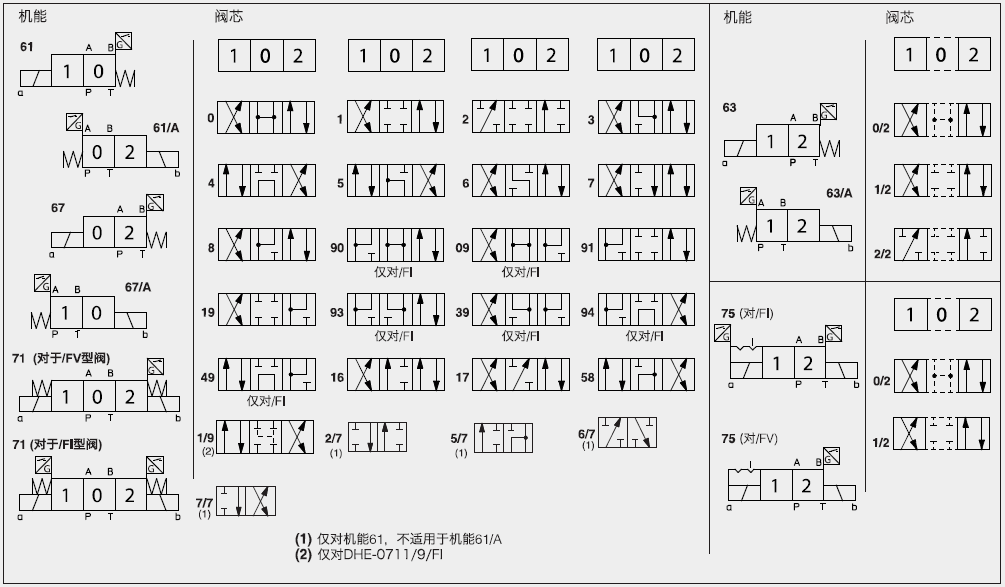

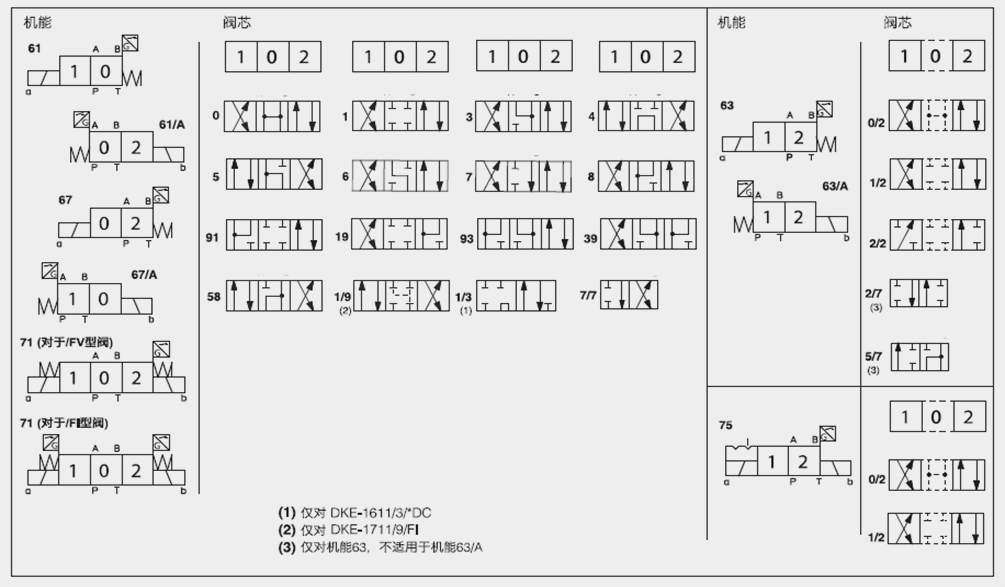

阀芯机能


31DHE特殊阔芯

- 0,3 阀芯也有 0/1,3/1 型,此时,中位回油将受限制。-1,4,5和58 阔芯也有11,4/8,5/1 和58/1型特殊形状的阀芯,以减小切换时的液压冲击。

-1,1/2,3,8 也有1P,1/2P,3P,8P 型,可限制阀芯的内泄漏。

-其它类型阀芯可按要求供货。


阀芯机能


DKE特殊阀芯

- 0,3 阀芯也有 0/13/1 型,此时,中位回油将受限制。

-1阅芯也有 1/1 型,特殊设计的阅芯以减少切换时的液压冲击。

-1/9 型阀芯在静止状态关闭中位,避免由于内泄造成A口和B口增压。-其它类型润芯可按要求供货


主要特性

安装位置

任意位置

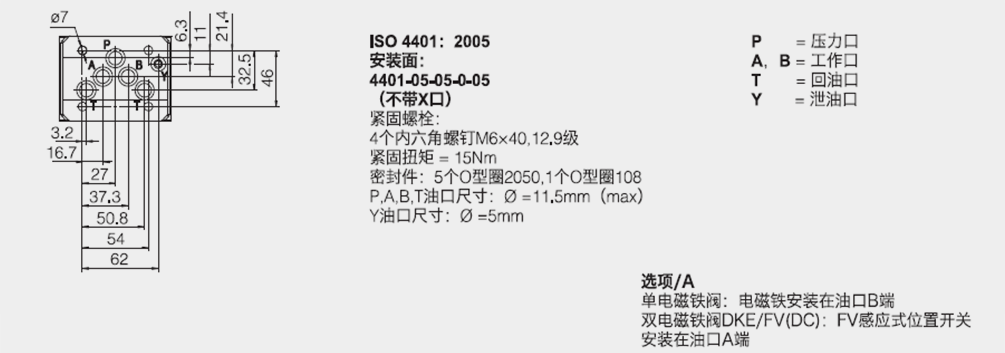

安装面参数要求

粗糙度指标Ra0.4,平面度0.01/100 (ISO 1101标准)

MTTFd 值符合ENISO 13849 标准

150年,详细信息见技术样本PO07

遵守细则

CE认证机器指令2006/42/EC

-EC安全型元件型式检验证书(1)

-ISO 138491类,PLC 处于高需求模式

CE认证低电压指令2014/35/EU和机器指令2006/42/EC

RoHs指令2011/65/EU,最新版2015/863/EU

REACH规则(EC)n”1907/2006

环境温度

标准型 =-30°C~+70%C:

/PE选项 =-20°C~+70C;

流量方向

如表3 和5所示

工作压力
DHE

PAB口 =350 bar
T口 = 100 bar (/FI型);210 bar (直流电磁铁- /FV型); 160 bar (交流电磁铁-/FV型)

DH

P.AB-350 bar
T=(Y口不连接到油箱) 100 bar (/FI型); 210 bar(直流电磁铁-/FV型)120 bar (交流电磁铁-/FV型)
T=(Y口连接到油箱)250 bar

额定流量

见第 14节Q/Ap图

最大流量
DHE

80 /min

DHE

150 I/min



线圈特征
绝缘等级

直流线圈(所有型式)表面温度为H (180C)级

(DHE,DKE) 交流线圈表面温度为F (155C)级

电磁铁线圈表面温度符合欧洲ENISO13732-1和ENISO4413标准

保护等级符合DIN EN60529

IP 65(插头正确安装)

相对负载因子

100%

电压和频率

节电气特性

电压波动范围

士10%

认证

CURus 北美认证标准


电气性能 DHE型阀的线圈

电源额定电压

士100%

电压代码
插头类型
功耗(2)线圈型号
12 DC
12 DC
666或667
30W

COE-12DC

14 DC14 DC

COE-14DC

24 DC24 DC

COE-24DC

28 DC28 DC

COE-28DC

48 DC
48 DC

COE-48DC

110 DC
110 DC

COE-110DC

125 DC 125 DC

COE-125DC

220 DC
220 DC

COE-220DC

110/50 AC
110/50/60 AC58VA(3)

COE-110/50/60AC

115/60 AC
115/60 AC80VA(3)

COE-115 /60AC

230/50 AC
230/50/60 AC
58VA(3)

COE-230/50/60AC

230/60 AC
230/60 AC80VA(3)

COE-23/600AC

110/50 AC

110RC669
30W
COE-110RC

120/60 AC

230/50 AC

230RC
COE-230RC

230/60 AC

(1)可提供60HZ的电压频率给此线圈: 但在此状态下,减少效率10~15%,功耗为58VA。

(2)平均值基于正常液压条件和环境/线圈温度为20C下测得。

(3)当电磁铁通电时,瞬时电流值是正常值的3倍。


阀芯机能

电源额定电压

士100%

电压代码
插头类型
功耗(2)线圈型号
12 DC
12 DC

666

667

36W

CAE-12DC

14 DC14 DC

CAE-14DC

24 DC24 DC

CAE-24DC

28 DC28 DC

CAE-28DC

110 DC
110 DC

CAE-110DC

125 DC

125 DC

CAE-125DC
220 DC

220 DC

CAE-220DC
110/50/60 AC

110/50/60 AC

100VA
(3)
CAE-230/50/60AC(1)
230/50/60 AC

230/50/60 AC

CAE-230/50/60AC(1)
115/60 AC

115/60 AC

130VA
(3)

CAE-1150/60 AC

230/60 AC

230/60 AC

CAE-230/60 AC

110/50/60 AC

110 DC

669
36W
CAE-110DC
230/50/60 AC

220 DC

CAE-110DC

(1)可提供60HZ的电压频率给此线圈: 但在此状态下,减少效率10~15%,功耗为90VA

2平均值基于正常液压条件和环境/线圈温度为20C下测得

(3)当电磁铁通电时,时电流值是正常值的3倍

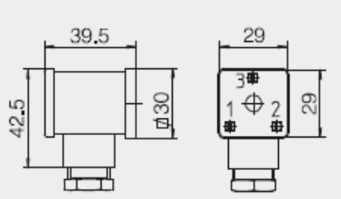

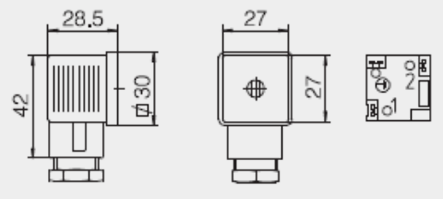

线圈电气插头- 符合din43650标准 (需单独订货)
666,667 (直流或交流供电)

669 (交流供电)

插头接线


666,667

1 = 正极+

2 =负极-

= 线圈接地

1,2= 电源电压 VAC

3=线圈接地


666

所有电压

667

24 AC或DC

110 AC或DC

220 AC或DC


669

110/50 AC

110/60 AC

230/50 AC

230/60 AC

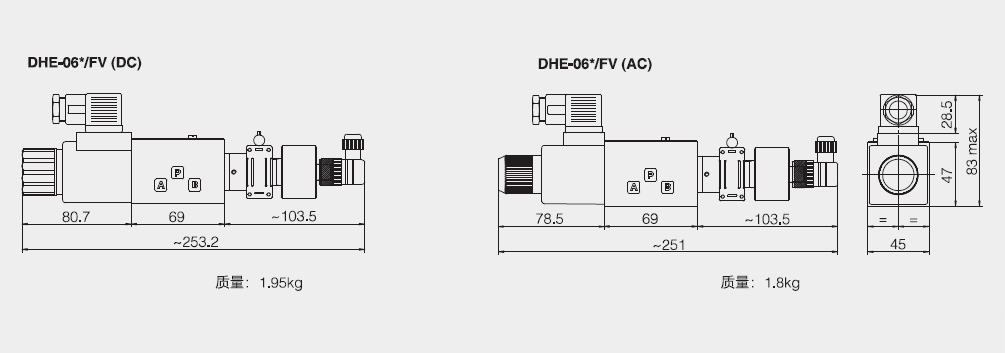

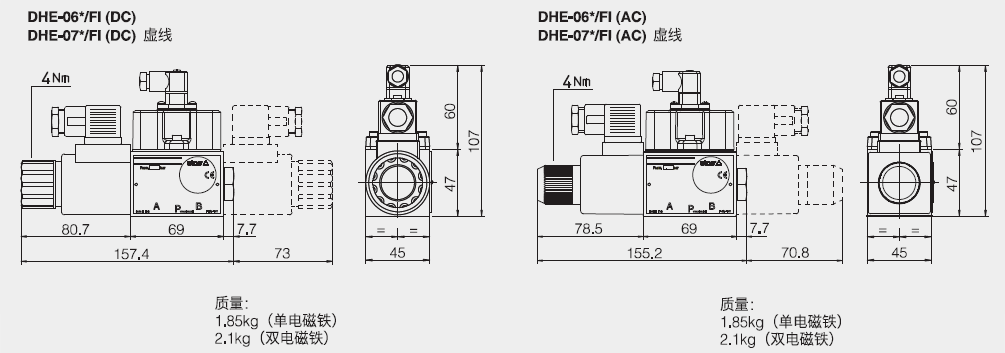

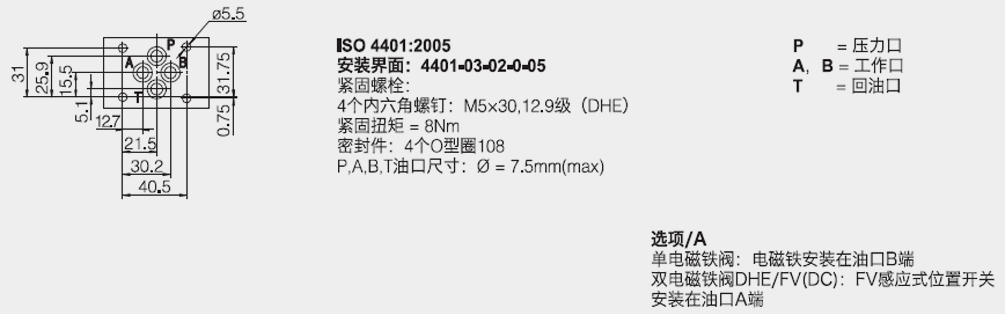

DHE电磁安全阀的尺寸[mm]

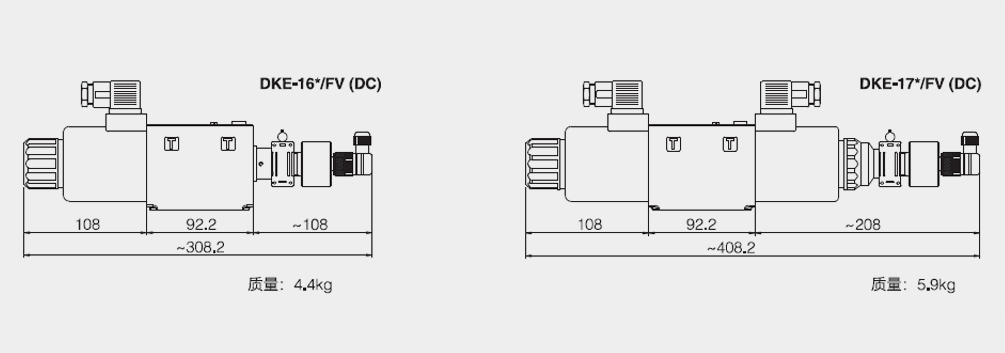

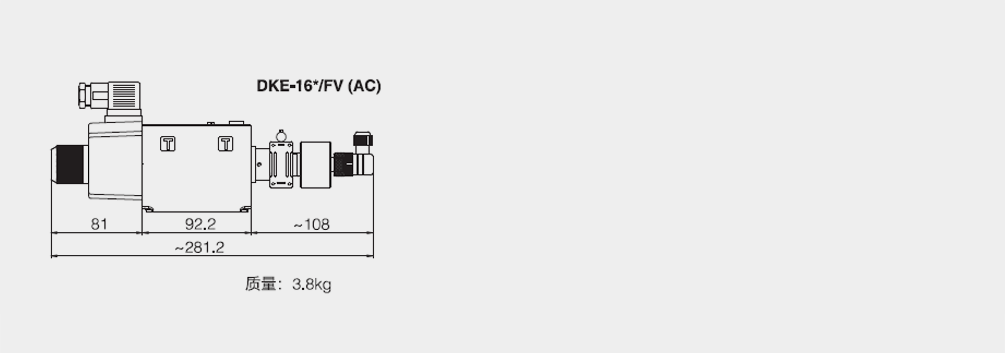

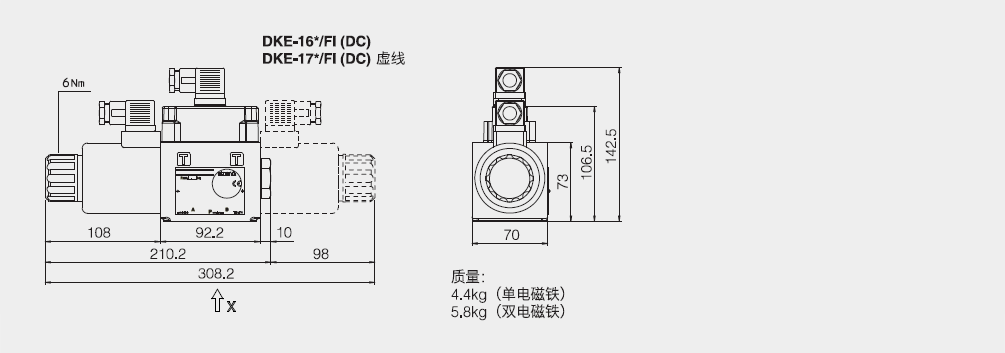

DKE电磁安全阀的尺寸[mm]
