 | • 金属外壳，固定式本体带一个电缆进线孔 • 符合标准CENELEC EN 50041、IEC 60947、EN 60204 • 设计小巧、紧凑，使用简单 • 产品认证：CE认证 |
▊型号规格

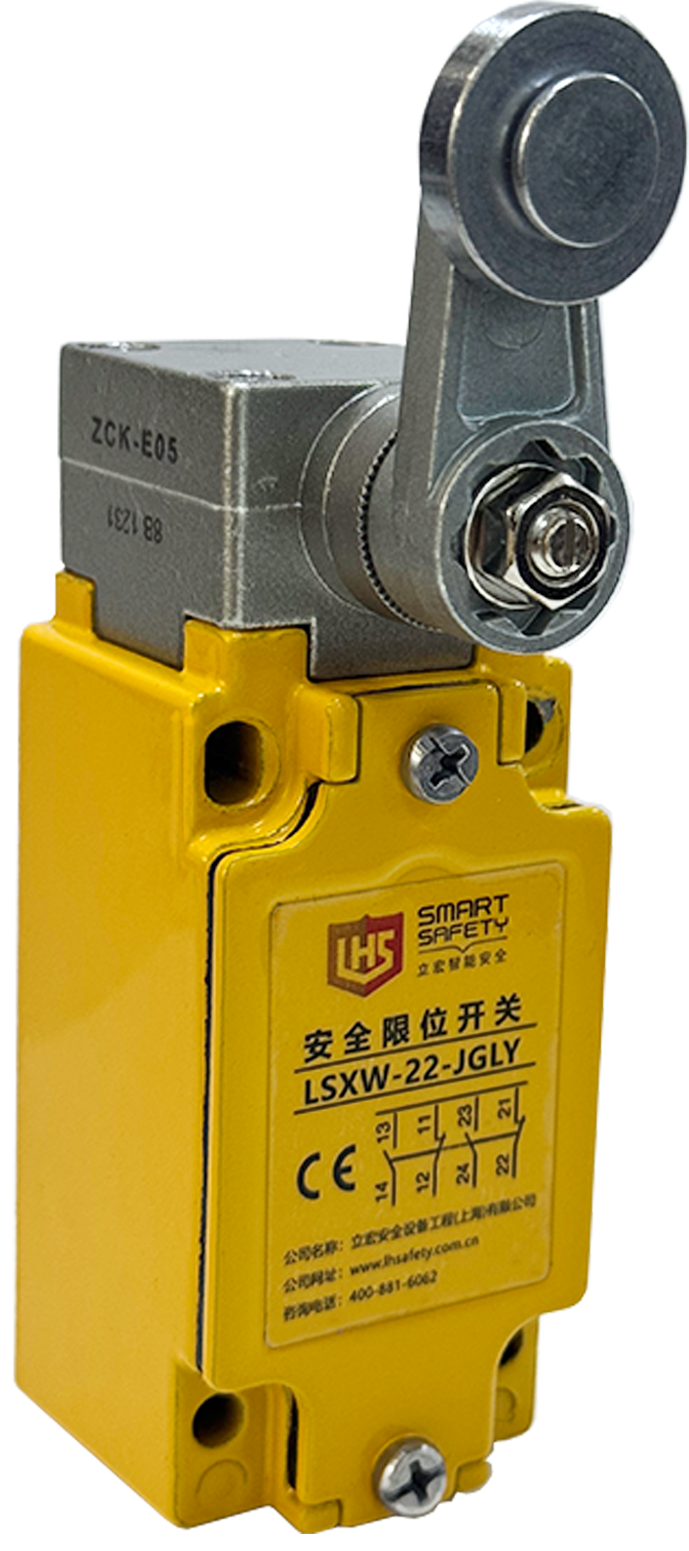

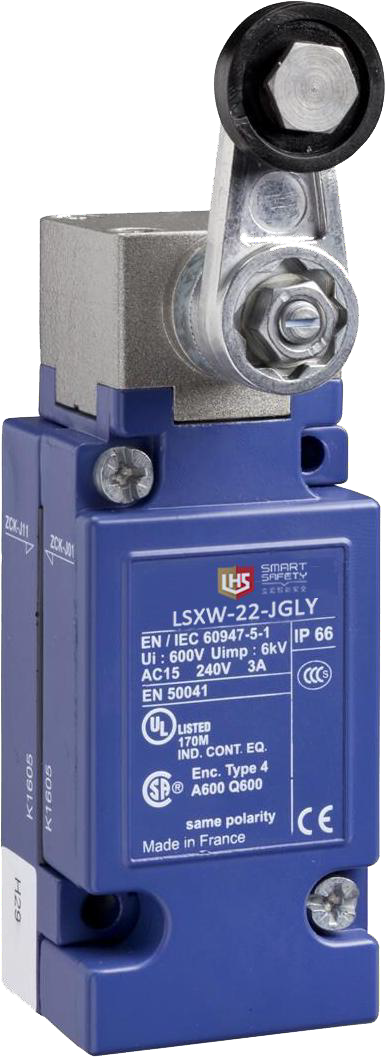

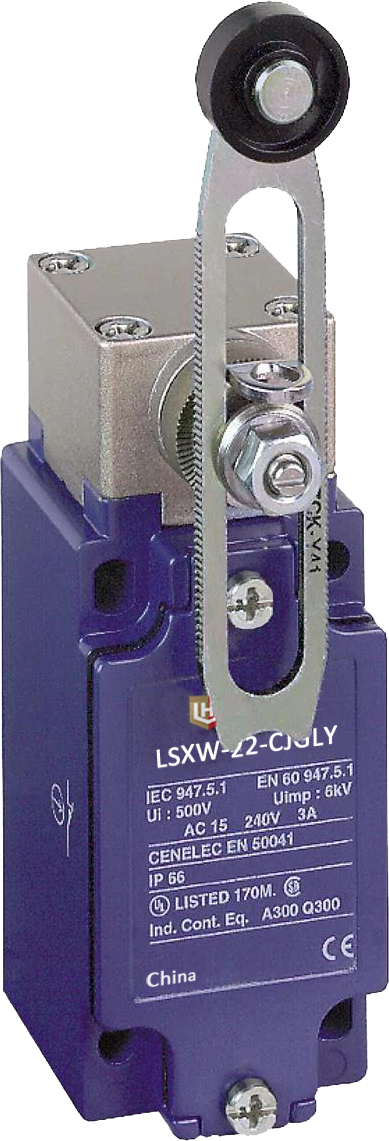

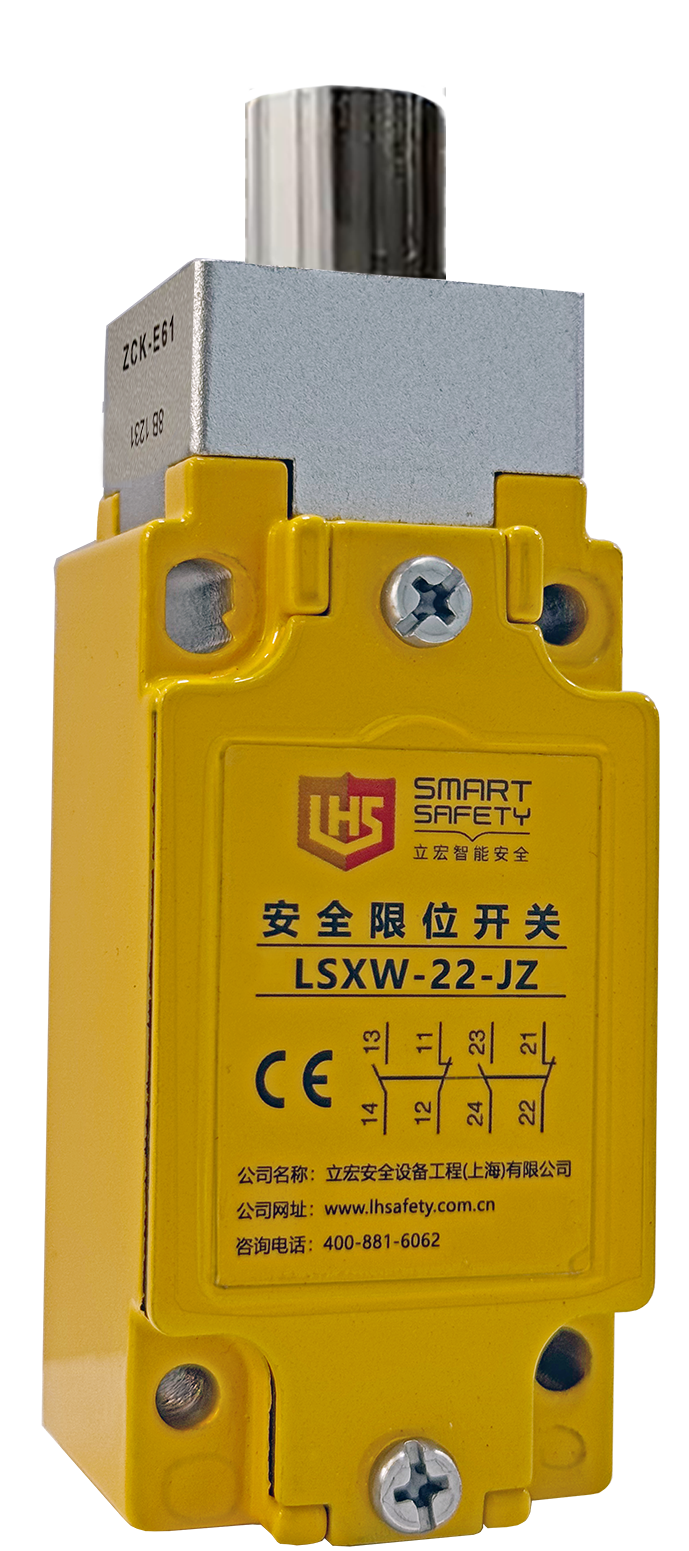

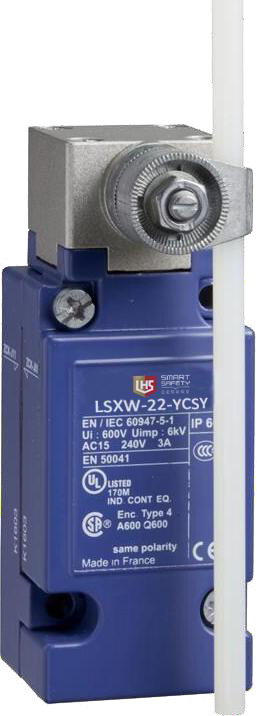

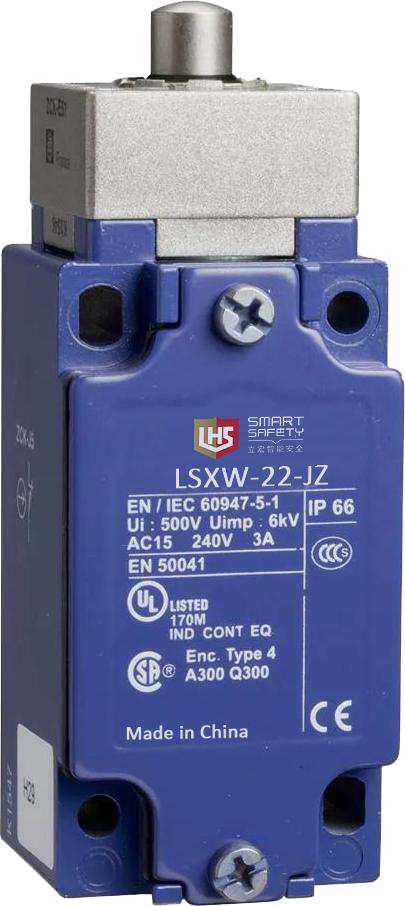

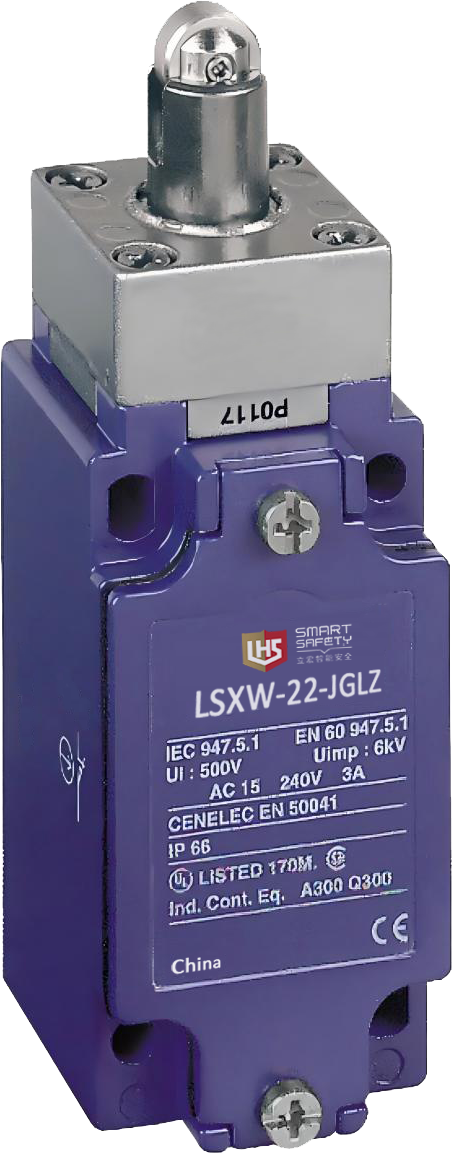

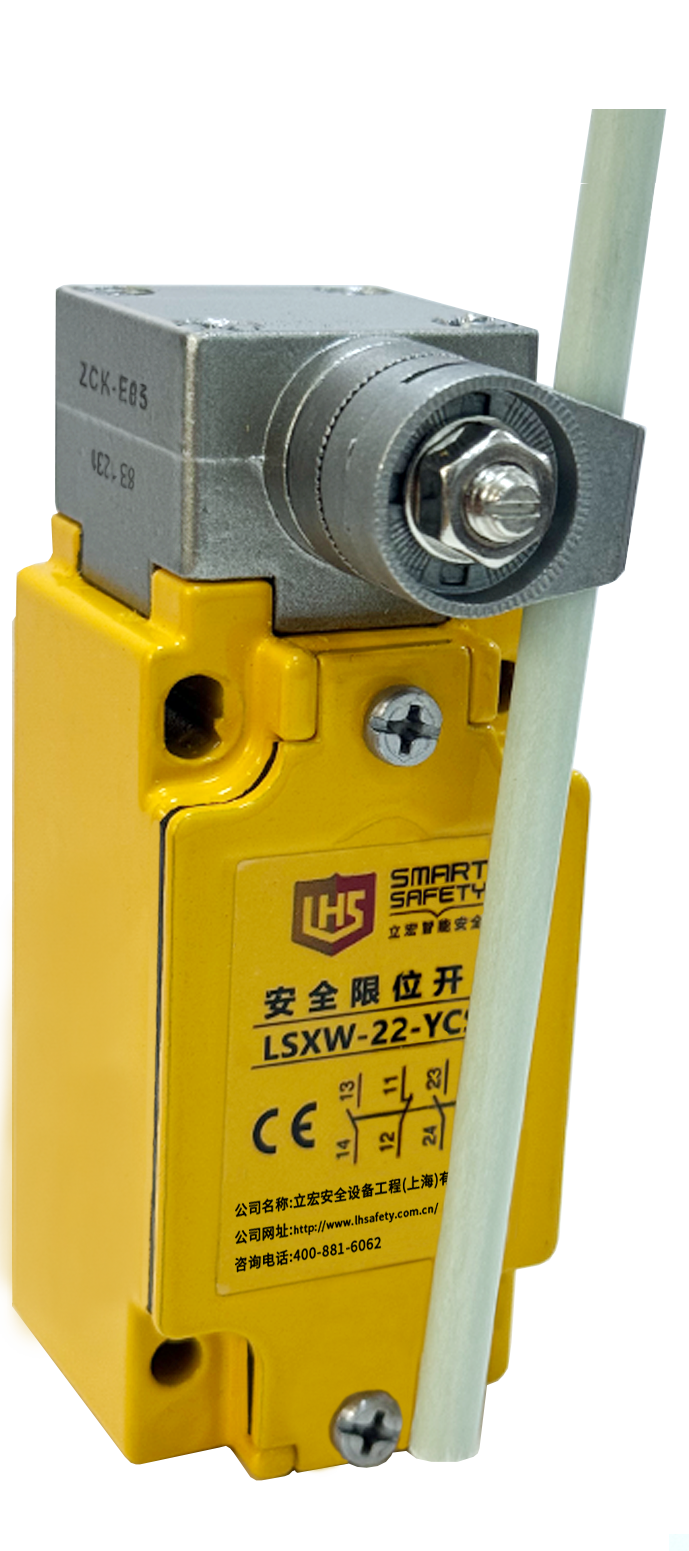

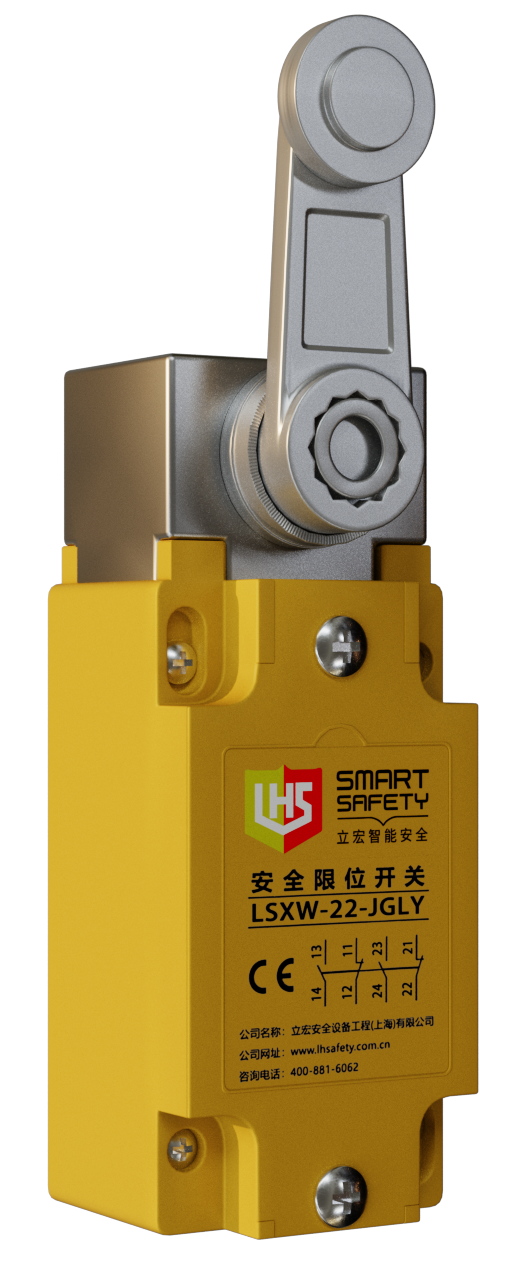

图片 |  |  |  |  |  | |

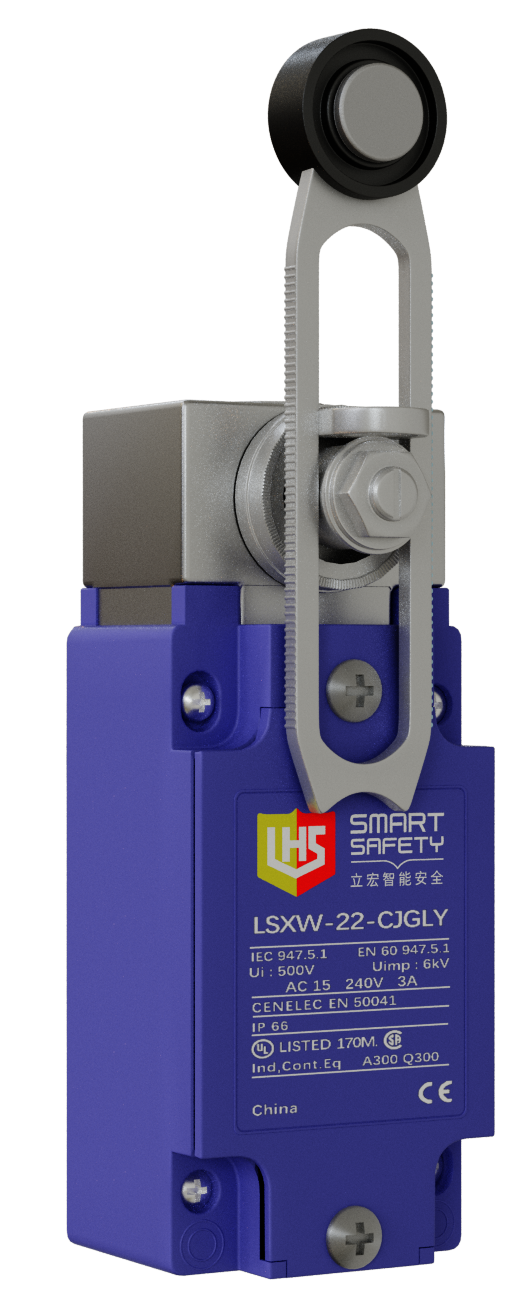

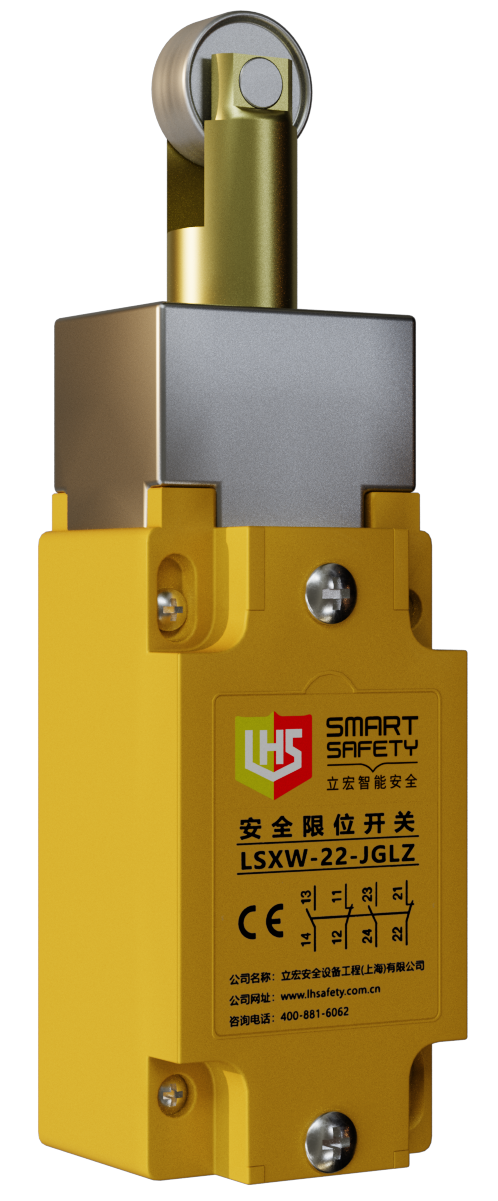

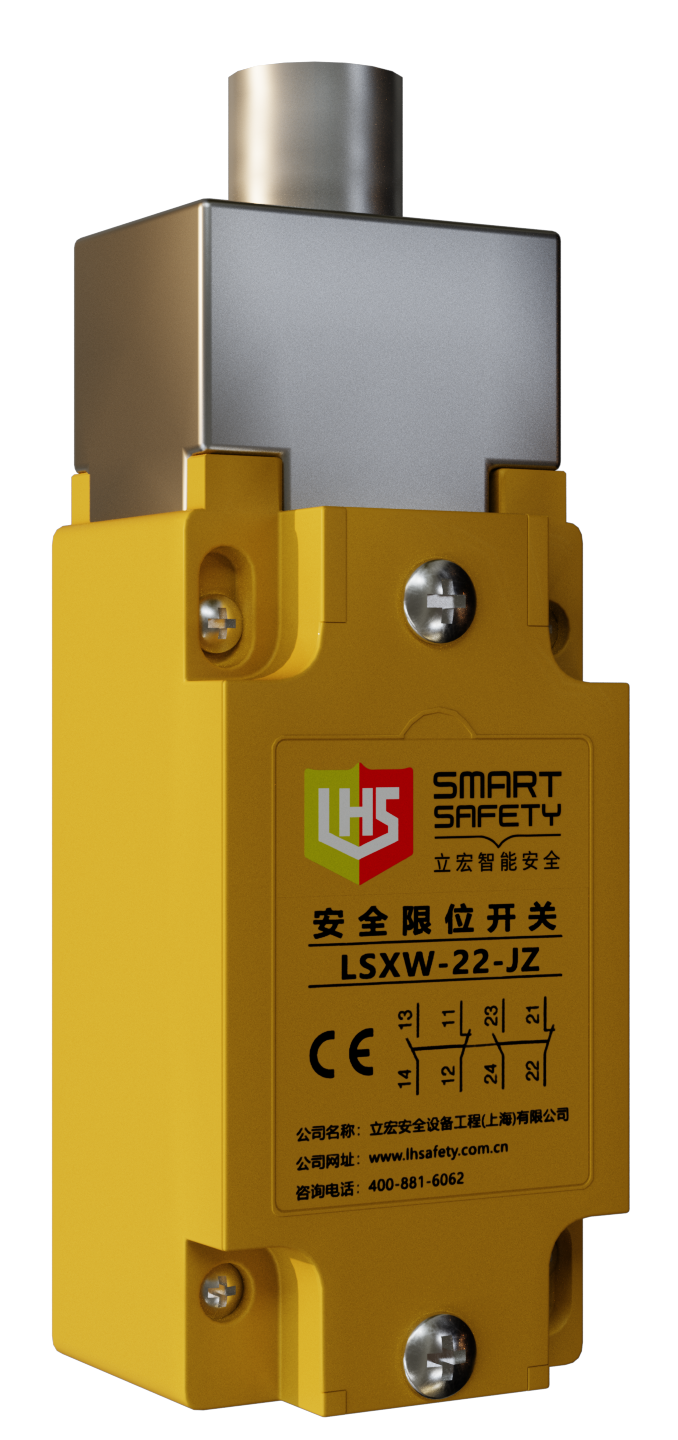

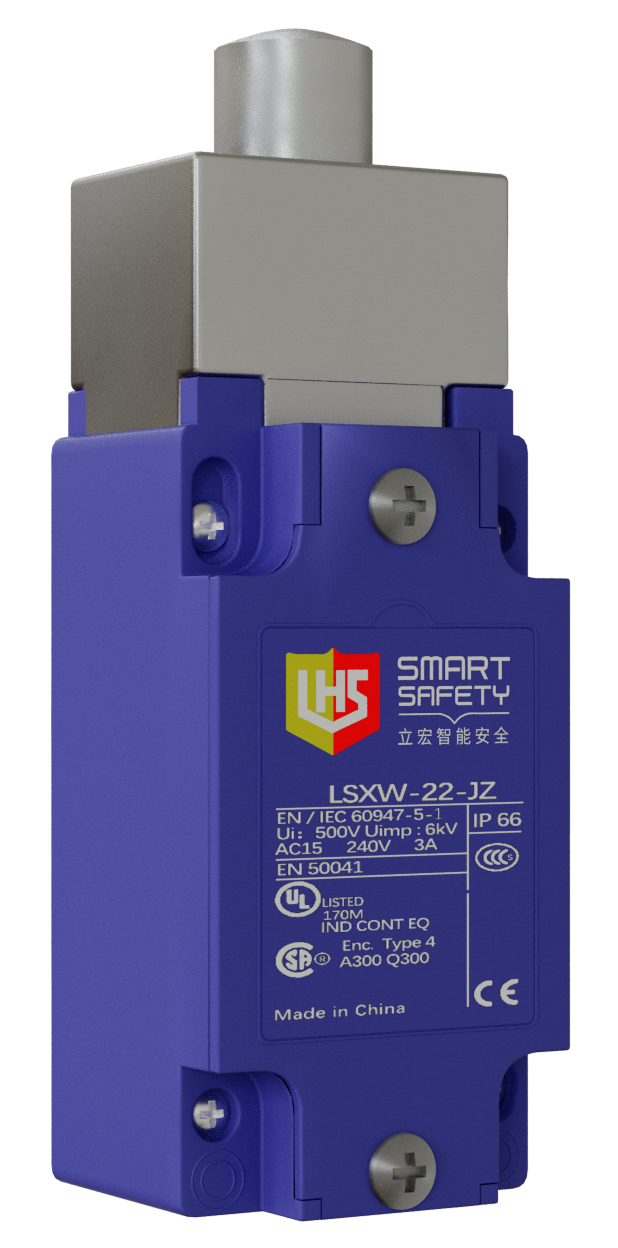

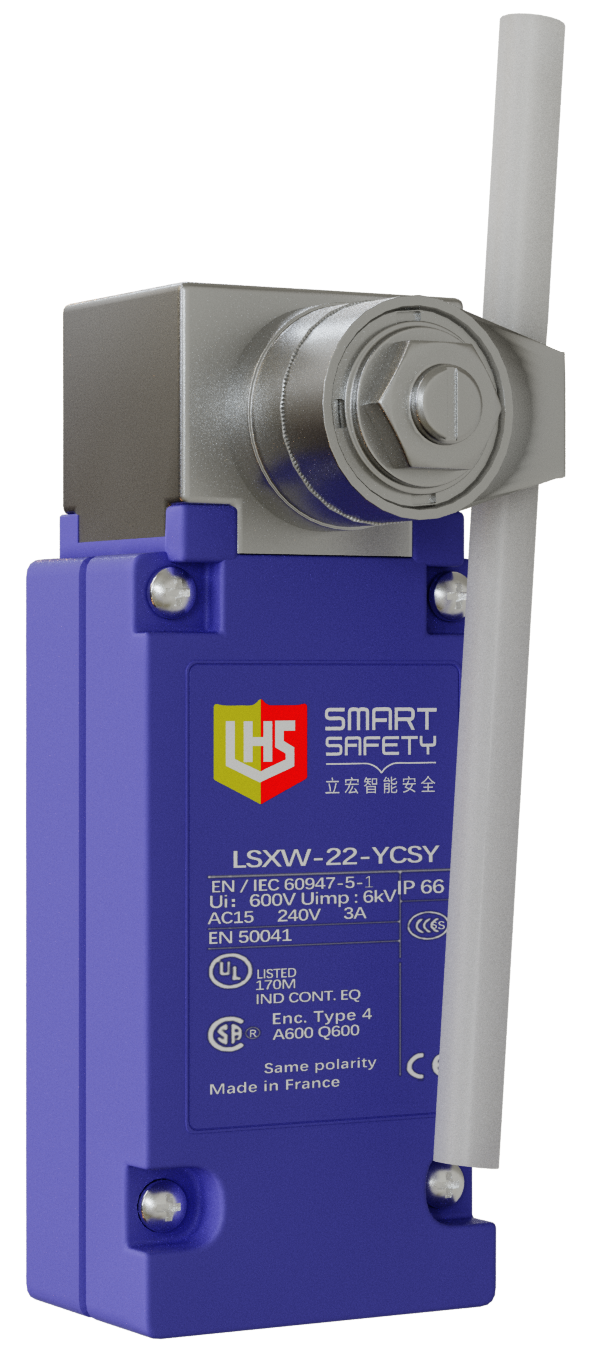

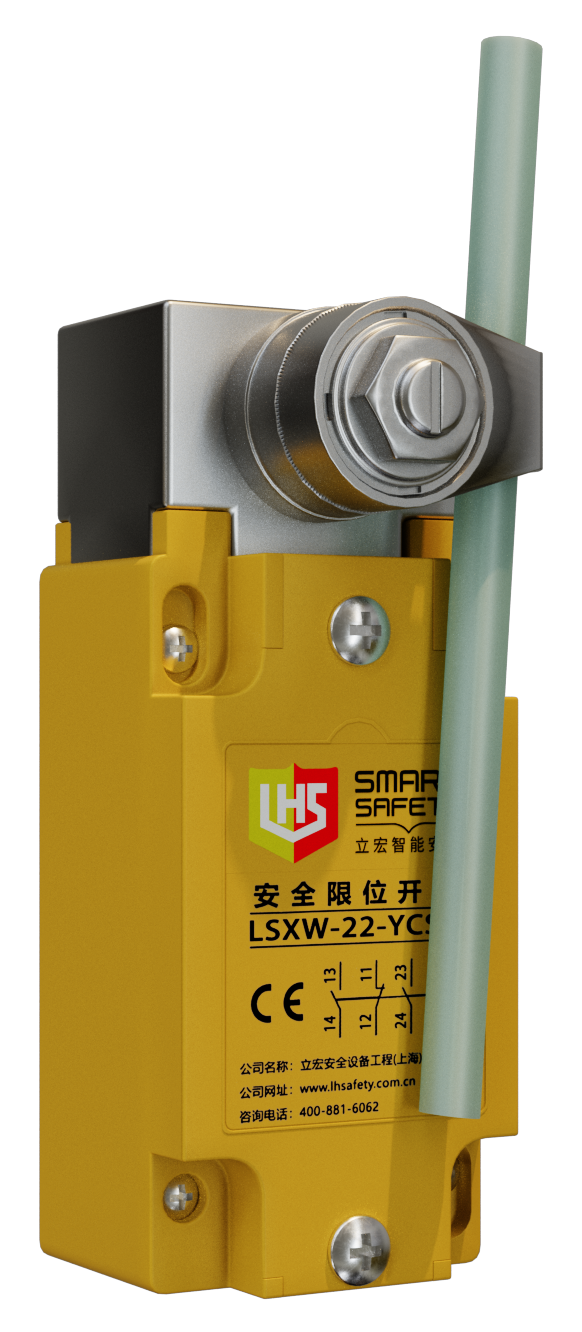

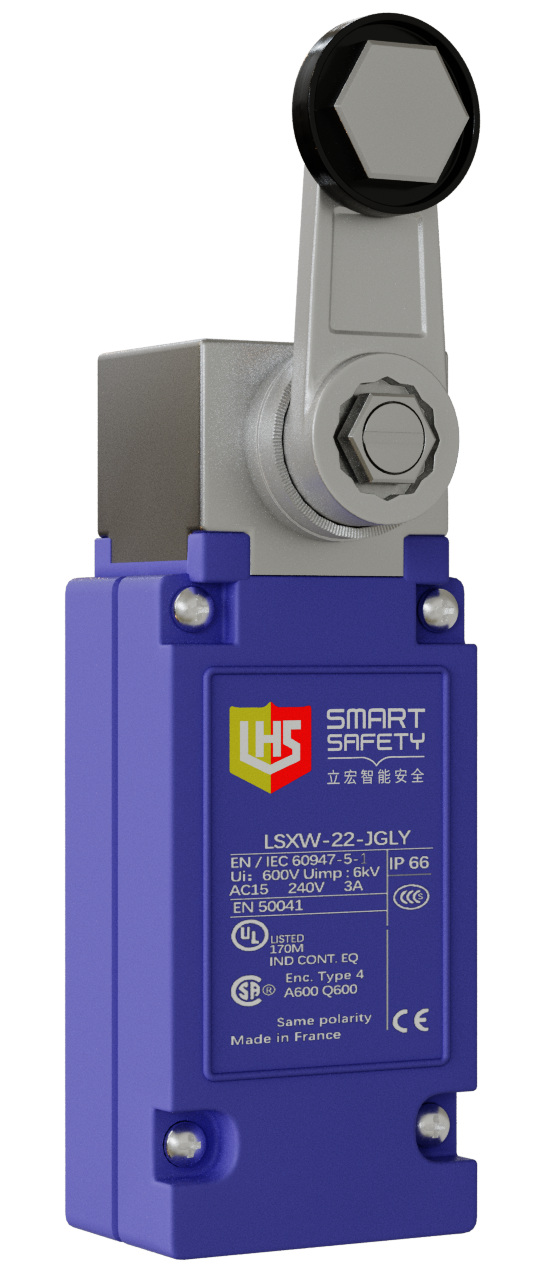

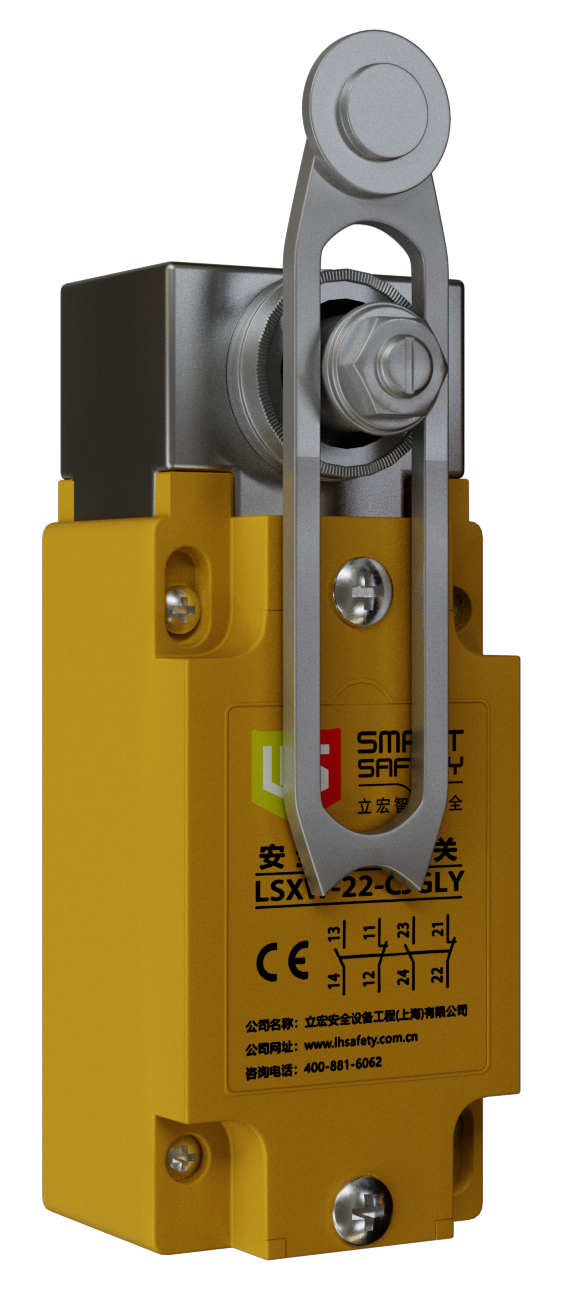

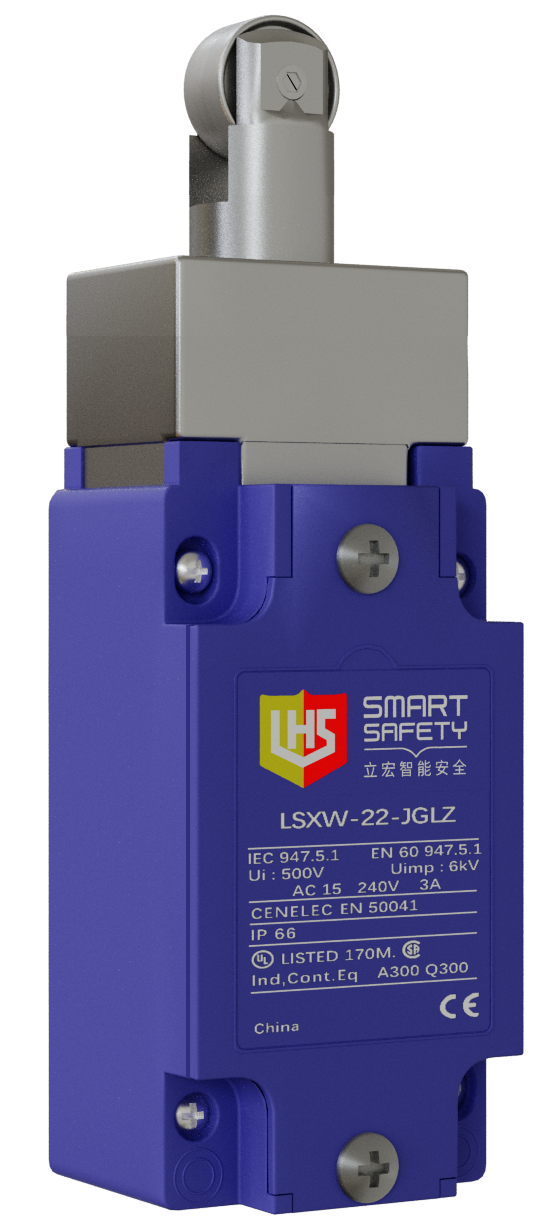

双通道型号 | LSXW-22-JZ | LSXW-22-JGLZ | LSXW-22-JGLY | LSXW-22-CJGLY | LSXW-22-YCSY | |
双触点 | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | 2NC+2NO | |
单通道型号 | LSXW-11-JZ | LSXW-11-JZ | LSXW-11-JZ | LSXW-11-JZ | LSXW-11-JZ | |
单触点 | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | 1NC+1NO | |
操动头 | 直动式(本体固定) | 摇杆式(本体固定) (开关出厂设置为左右双向触发) | ||||
操作头类型 | 金属直动式 | 钢滚轮直动式 | 钢滚轮摇杆 | 长度可调 金属滚轮摇杆 | 圆形金属摇杆 | |
开关触发 | 在末端 | 30o凸沿 | 任何移动部分 | |||
触发类型 |  |  |  |  |  | |
最大触发速度 | 0.5 m/s | 1 m/s | 1.5 m/s | |||
机械寿命 (百万次操作循环) | 30 | 25 | 30 | |||
最小力或 力矩 | 触发 | 20 N | 16 N | 0.25 N.m | ||
50 N | 40 N | 0.50 N.m | - | - | ||
肯定断开操作 | ||||||
▊一般特性
标准 | 产品 | IEC 60947-5-1，EN 60947-5-1，UL 508，CSA C22-2 n° 14 |
组件 | IEC 60204-1，EN 60204-1 | |
产品认证 | CE | |
环境温度 | 运行 | - 40...+ 70°C |
储存 | - 40...+ 70°C | |
抗振性 | 符合IEC 60068-2-6 标准 | 25 gn (10...500 Hz) |
抗冲击性能 | 符合IEC 60068-2-27 标准 | 50 gn (11 ms) |
抗电气冲击性能 | I 级符合IEC 61-140 和NF C 20-030 标准 | |
IP 66 符合IEC 60529 ； IK 07 符合EN 50102 | ||
防护等级 | ||
重复精度 | 直动式头部进行 100 万次操作循环，触发点精度为 0.01 mm | |
| 安全等级 | 2NC双通道可以达到4类;1NC单通道可以达到2类 2NC可架构符合PLe的性能等级，EN/ISO13849-1 1NC可架构符合PLc的性能等级，EN/ISO13849-1 2NC可架构符合SIL3的性能等级，IEC61508 1NC可架构符合SIL3的性能等级，IEC61508 | |
电缆进线孔或集成接头 | 取决于型号 | M12 连接器 |
▊产品尺寸图
LSXW-22-JZ | LSXW-22-JGL | LSXW-22-JGLY | LSXW-22-CJGLY | LSXW-22-YCSY |
 |  |  |  |  |
(1)用于 M20x1.5 或Pg 13 电缆密封管或1/2‘’NPT导管。 (2)∅6杆，长200 mm。 (3)最大289。 (4)最大190。 (5)最大212。 | ||||

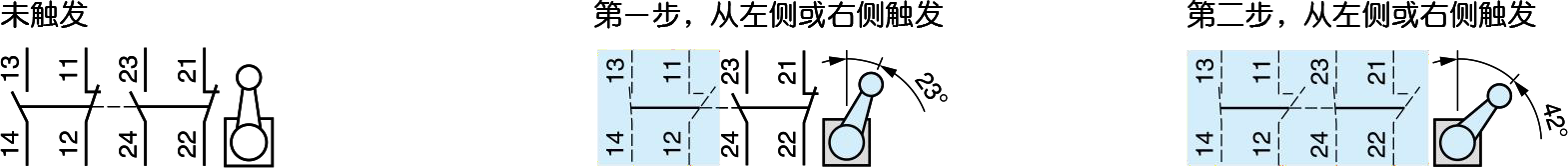

▊触发案例图
