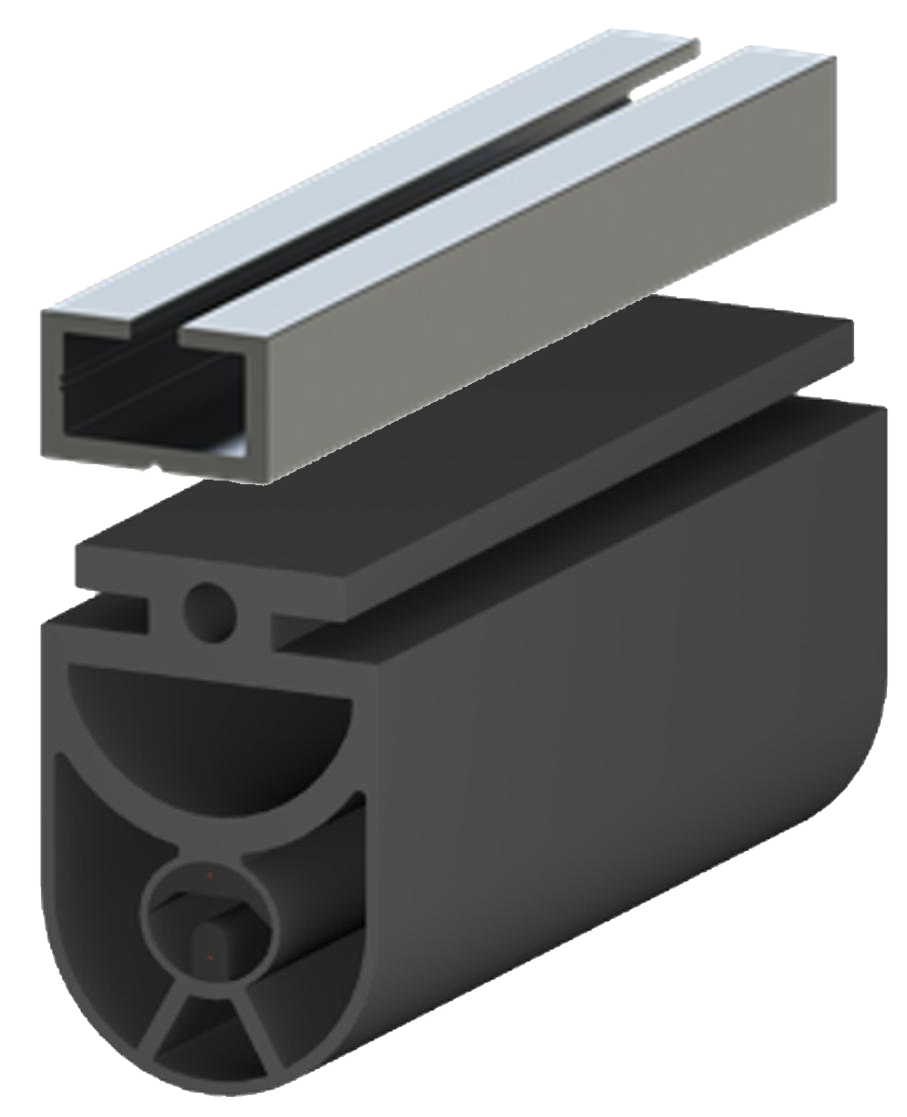

SGE 安全触边



SGE   安全触边

·外形材料EPDM或TPE
·IP65防护等级
·触点与外形一体化
·内部包含安全触条
·末端有原盖和导线连接器
·多种尺寸可选,最大长度6100mm



产品选型




产品型号

SGE1525TT

SGE2530

SGE2545

材料

TPE

EPDM

EPDM

材料硬度

65 shore A

65 shore A

65 shore A

产品尺寸

(宽*高)

15mm*25mm

25mm*30mm

25mm*45mm

防护等级

IP65(可选IP 68)

IP65(可选IP 68)

IP65(可选IP 68)

操作温度

-10~50℃

-10~50℃

-10~50℃

电容电压

24V 100mA

24V 100mA

24V 100mA

安全标准

EN ISO 13856-2 /EN 12978  /EN ISO 13849-1   /UL 325




订购信息



注:
*     对于多数配置的标准材料是EPDM。
     (例外:用于SGE1525TT的标准材料是TPE)。
**   可买到所有外形的带角度的铝安装通道,除了SGE1525TT。
***  比如,150C=150mm长的电缆,150MQD=末端带1个快速断开雄连接器的150mm长的电缆。

·安全触边安装在各种自动门以和移动装置的边缘,以及其他可能发生冲击和挤压的位置,来保护人身以及设备的安全。

·安全触边的特殊外形(橡胶外形)可来保护安全触条防止损坏并可以实现超过90度的弯曲。

·触边可串联并用控制器监控。最后一个安全触边需使用电阻。这种设计能监视整个电路的短路和断线




产品特性

材料:

EPDM


材料硬度:

65 Shore A

最大单个长度:

25m

防护等级:

IP65

机械力:

500N

切换周期:

105

切换角度:

2*20°

启动电阻:

≤100Ω

电器容量:

24V 100mA

操作温度:

-20~55℃

最大操作温度:

-20~75℃

触边电缆最大长度:

100m

最大串联连接数:

10个连接

无动作末端区域:

20mm

连接电缆:

2导线,34mm2



耐化学性:
特性

TPE  (SGE1525TT)

EPDM  (SGE2530TT, SGE2545TT)

撕破力(阻力)

3

3

最终可拉长力

3

3

20℃时回弹时间

2

2

抗持久变形

3-4

2

磨损

3

3

撕拉时延长性

4-5

3

低温弹性

2

2

耐高温稳定性

4

2

氧化稳定性

1

1

耐UV稳定性

1

1

耐露天/空气

1

1

耐火性

6

6

气体渗透性

3

4

• 关键:

• 1=很好;6=不足

• EPDM 乙烯及丙烯橡胶:好

• 抗臭氧和侵蚀,特别适用于有侵蚀性 的化学制品。

• TPE 热塑性人造橡胶

特性

TPE   (SGE1525TT)

EPDM    (SGE2530TT, SGE2545TT)

耐水性

1

1-2

稀释酸

1

2

稀释液

1

2

非氧化酸

2

2

氧化酸

2

4

ASTM油#3

2

6

植物油

1-2

5

有机溶剂

2-3

2

酮溶剂(含氧)

2-3

3

碳氢化合物

2-3

5-6

酒精

1

1

• 关键:

• 1=无效,持久接触

• 2=几乎没有效,少许接触

• 3=一般效果,一般接触

• 4=显著效果,减少接触

• 5=严重效果,非常简短接触

• 6=极端效果,避免接触



特性数据:



特性数据:

以SGE2530为例(试验速度v=10mm/s时的特性值)

测试温度 +20°C



SGE1525TT(测试速度V=10mm/s时的特性值)SGE1525TT((测试速度V=100mm/s时的特性值)
测试温度

+20°C

测试温度+20°C
触发力FA(N)

42

触发力FA(N)43
触发距离SB(mm)

2.6

触发距离SB(mm)6.4

超行程距离Sv(mm) (250N时)

8.1

超行程距离Sv(mm) (250N时)

7.7

超行程距离Sv(mm) (400N时)

9.5

超行程距离Sv(mm) (400N时)

8.6
注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3。注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3。
SGE2530(测试速度V=10mm/s时的特性值)SGE2530((测试速度V=100mm/s时的特性值)
测试温度

+20°C

测试温度+20°C
触发力FA(N)

57

触发力FA(N)63
触发距离SB(mm)

3.9

触发距离SB(mm)4.4

超行程距离Sv(mm) (250N时)

2.3

超行程距离Sv(mm) (250N时)

2.7

超行程距离Sv(mm) (400N时)

6.7

超行程距离Sv(mm) (400N时)

7.2

注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3

注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3。


SGE2545(测试速度V=10mm/s时的特性值)SGE2545((测试速度V=100mm/s时的特性值)

测试温度

+20°C

测试温度

+20°C

触发力FA(N)

68

触发力FA(N)

83

触发距离SB(mm)

7.4

触发距离SB(mm)

7.8

超行程距离Sv(mm) (250N时)

15.8

超行程距离Sv(mm) (250N时)

15.2

超行程距离Sv(mm) (400N时)

18.3

超行程距离Sv(mm) (400N时)

17.7

注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3

注:根据EN ISO 13856-2进行测试, 试样圆整为80mm, 触发点C3



安装:

1.为了便于安全触边的安装, 须将安装基座固定在平坦表面上。如果安全触边需要以一定的弧度安装, 弯曲半径不得小于规定的最小值

5.必须将连接导线和带终端电阻的电缆端部放入安装基座中。

2.安装基座必须用沉头螺钉或铆钉固定, 直径为4mm即可。钉孔为4.5mm, 必须在安装基座的整个长度上均匀分布, 孔间距不得超过300mm。 必须按螺钉尺寸加工沉孔部分。

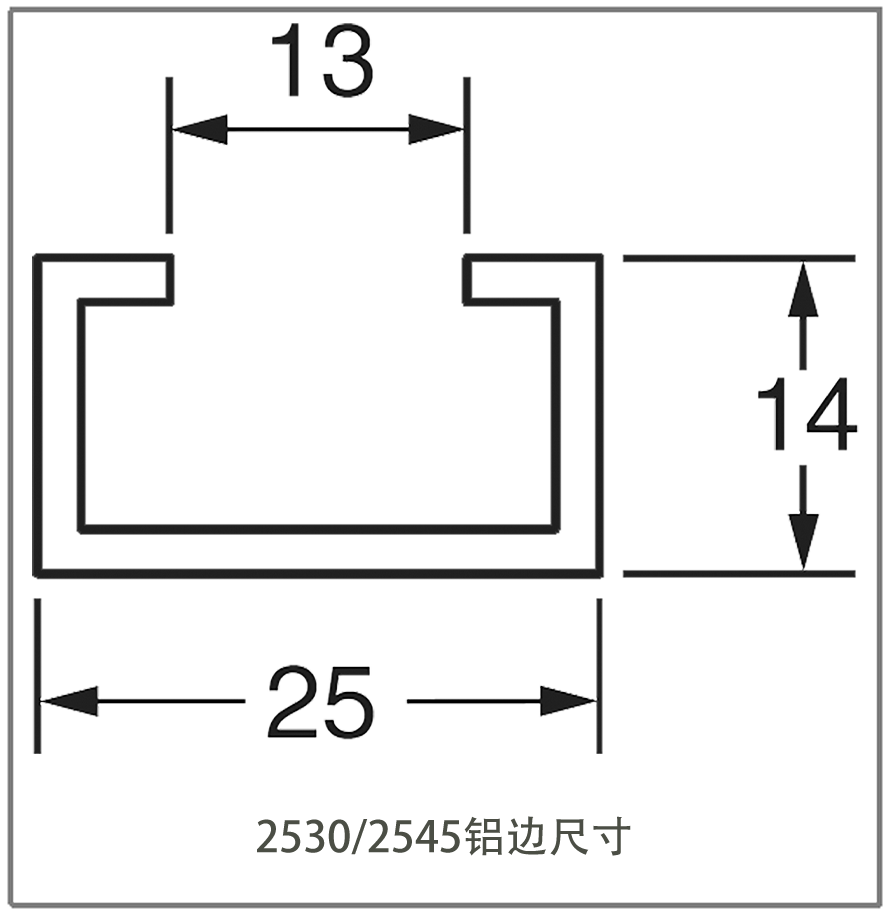

SGE-2530/2545 (L形)


6.要使安全触边更容易安装, 应该在安装基座和安全触边上喷肥皂水。肥皂水蒸发后, 安全触边就可以牢靠地固定在铝质基座上。为了避免安全触边以后滑动, 不得使用滑石粉、油等效果持久的润滑剂

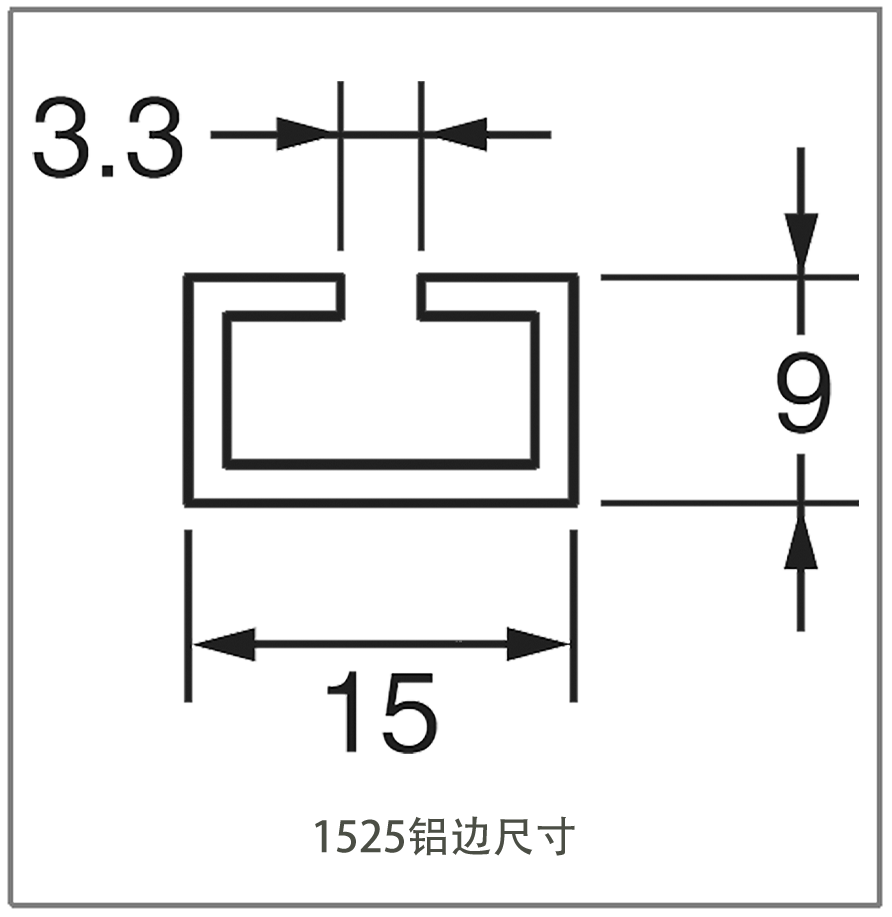

使用SGE-1525TT时, 在槽上钻一个导向孔, 确保沉头螺钉的头部能够穿过(约8mm)。


8.对于带T形基座的安全触边(SGE-1525TT/-2530/-2545), 应顺着安装基座的槽从侧面插入。


3.不能使用平头或圆头螺钉, 否则会损坏安装基座中的连接导线

要使用其它紧固方法, 必须事先与制造商商定



4.为了使连接导线穿过基座, 必须在适当位置钻一个8mm的孔。

仔细去除两边的毛刺
