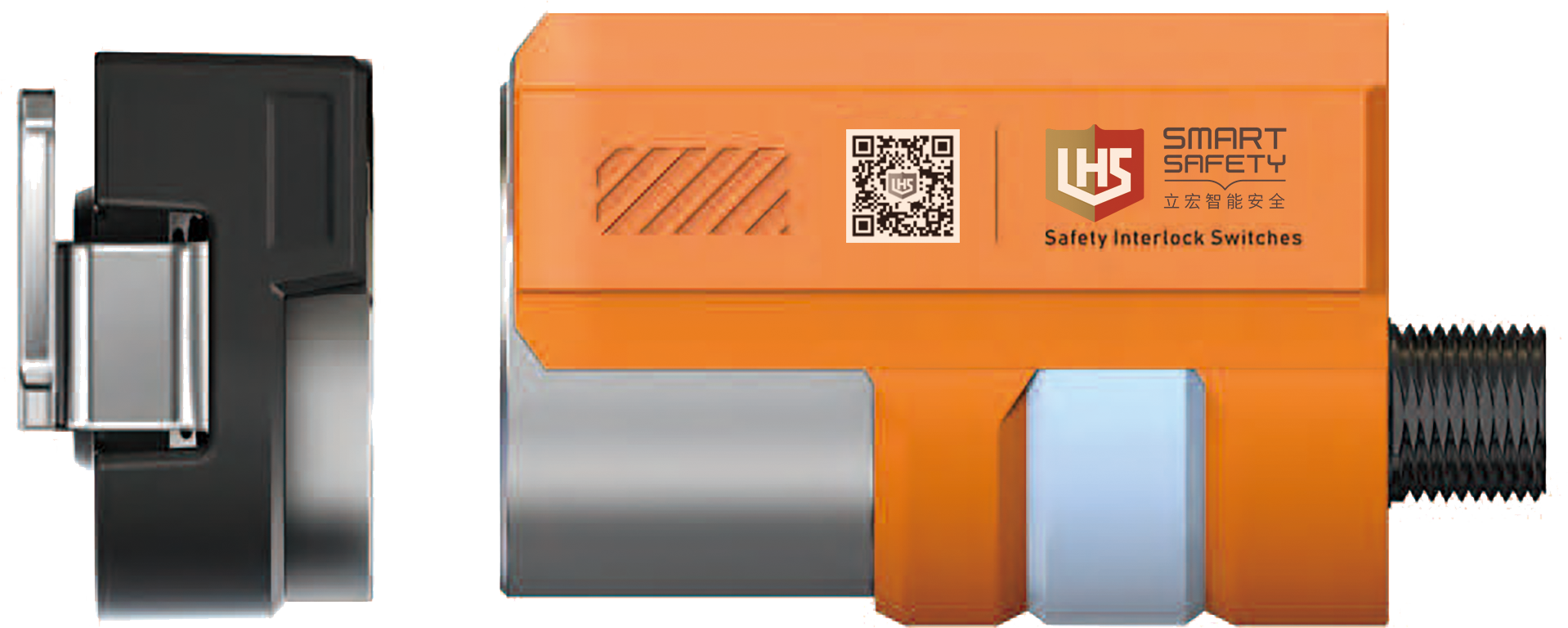

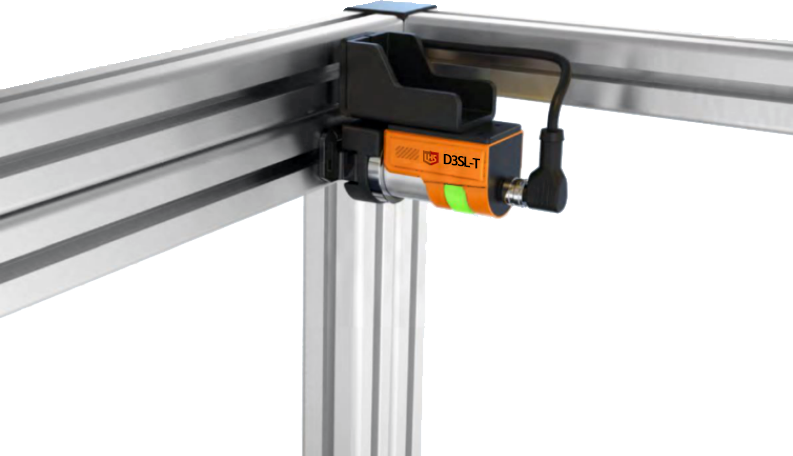

 | ·电磁力锁定500N ·采用小平面“电磁"锁定结构 ·支持16 至 20 台级联连接 ·匹配器内置永久磁铁设计 ·小型机身，安装简单 ·全视角醒目指示灯 ·不会产生磨损粉末 ·IP65/IP67防护 |
▊ | D3SL-T/RFID系列选型表 |
锁定方式 | 配置 | 型号 | 输出方式 | 编码方式 |
电 磁 锁 定 | 标准型 | D3SL-T-DB-N2 | NPN | 通用编码 |
D3SL-T-DB-N1 | NPN | 唯一编码 | ||
D3SL-T-DB-P2 | PNP | 通用编码 | ||
D3SL-T-DB-P1 | PNP | 唯一编码 | ||
高级型 | D3SL-T-DG-N2 | NPN | 通用编码 | |
D3SL-T-DG-N1 | NPN | 唯一编码 | ||
D3SL-T-DG-P2 | PNP | 通用编码 | ||
D3SL-T-DG-P1 | PNP | 唯一编码 |
▊ | D3SL-T/RFID技术参数 |
类型 | 铰链门用 | ||
小型 | |||
M12连接器 | |||
标准型 | 高功能型 | ||
工作距离 | Sao(off-0n) | 4mm | |
Sar(on-0ff) | 4mm | ||
响应时间 | 锁定→解除 | 155ms | |
解除→锁定 | 155ms | ||
检测→非检测 | 20ms+2ms*(级联连接台数-1) | ||
非检测→检测 | 300ms+25ms*(级联台数-1) | ||
控制输出 （OSSD输出） | 输出方式 | 晶体管输出*2 | |
最大负载电流 | 150mA | ||
残余电压(on时) | 最⼤2.5V（电缆5m时）3.5V（电缆31m时） | ||
OFF时电压 | 最⼤2.0V（电缆5m时）3.0V（电缆31m时） | ||
泄露电流 | 最高0.5mA | ||
最大负载容量 | 0.8uF | ||
负载连线电阻 | 最大2.5欧 | ||
AUX输出 （非安全系输出） | 输出方式 | 晶体管输出 | |
最大负载电流 | 50mA | ||
残余电压（ON时） | 最大2.5V（电缆5m时）、3.5V(电缆31m时） | ||
外部输入 （短路电流） | 安全输入 | 约 1.5 mAx2 | |
锁定控制输入OSSD动作切换输入 | 约2.5 mA | ||
复位/EDM输入 | 约5mA(仅高功能型） | ||
EDM 选择输入 | 约 2.5 mA(仅高功能型) | ||
电源 | 电源电压 | 24 VDC士10%包括纹波(P-P)10% Class2 | |
消耗功率 | <5W | ||
保护电路 | 电源逆接保护、各输出短路保护、各输出浪涌保护、输出逆接保护 | ||
耐环境性 | 外壳防护等级 | IP65/67(IEC60529) | |
使用环境温度 | 零下20度到55度无冻结 | ||
存放环境温度 | 零下25度到70度无冻结 | ||
使用环境湿度 | 5%至95%RH | ||
存放环境湿度 | 5%至 95%RH | ||
耐振动 | 10 至 55 Hz、双振幅2.0 mm、X、Y、Z各方向5分钟(IEC60947-5-3 | ||
适用标准 | ENISO13849-1:2015（PLe,Category4）, IEC60947-5-3,EN60947-5-3 | ||
▊ | 安全⻔开关型号说明 |
 |
▊ | 接线图 |
| 标准型（NPN、⽆级联） | 标准型（PNP、⽆级联） |
 | |
标准型（NPN、级联） | |
 | |
标准型（PNP、级联） |
 |
⾼功能型（NPN、⽆级联） | ⾼功能型（PNP、⽆级联） |
 | |
| "开闭联动，紫色接0V;锁闭联动紫色断开 "1.使用EDM和复位:如图接线 2.不使用EDM和复位:将EDM选择(粉色线)，复位/EDM(浅绿色)接入+24V 3.只使用EDM:将EDM选择(粉色线)断开 K1.K2:外部设备(强制导向式继电器、电,磁接触器等) S:复位开关 | "开闭联动，紫色接+24V;锁闭联动紫色断开 "1.使用EDM和复位:如图接线 2.不使用EDM和复位:将EDM选择(粉色线)，复位/EDM(浅录色)接入0V 3.只使用EDM:将EDM选择(粉色线)断开 K1.K2:外部设备(强制导向式继电器、电磁接触器等) S :复位开关 |
高功能型(NPN、级联) | |
 | |
"开闭联动，紫色接0V;锁闭联动紫色断开 1.使用EDM和复位:如图接线 2.不使用EDM和复位:将EDM选择(粉色线)，复位/EDM(浅绿色)接入+24V; 3.只使用EDM:将EDM选择(粉色线)断开 K1,K2:外部设备(强制导向式继电器、电磁接触器等) S:复位开关 | "开闭联动，紫色接0V;锁闭联动紫色断开 1.使用EDM和复位:如图接线 2.不使⽤EDM和复位：将EDM选择（粉⾊线）,复位/EDM（浅绿⾊）接⼊+24V; 3.只使⽤EDM：将EDM选择（粉⾊线）断开 K1,K2：外部设备（ 强制导向式继电器、电磁接触器等） S ：复位开关 |
⾼功能型（PNP、级联） | |
 | |
开闭联动，紫色接+24V;锁闭联动紫色断开 1.使用EDM和复位:如图接线 2.不使用EDM和复位:将EDM选择(粉色线)，复位/EDM(浅绿色)接入OV; 3.只使用EDM:将EDM选择(粉色线)断开 K1,K2:外部设备(强制导向式维电器、电磁接触器等) S:复位开关 | 开闭联动，紫色接+24V;锁闭联动紫色断开 *1.使⽤EDM和复位：如图接线 2.不使⽤EDM和复位：将EDM选择（粉⾊线），复位/EDM（浅绿⾊）接⼊0V; 3.只使⽤EDM：将EDM选择（粉⾊线）断开 K1,K2：外部设备（ 强制导向式继电器、电磁接触器等） S ：复位开关 |

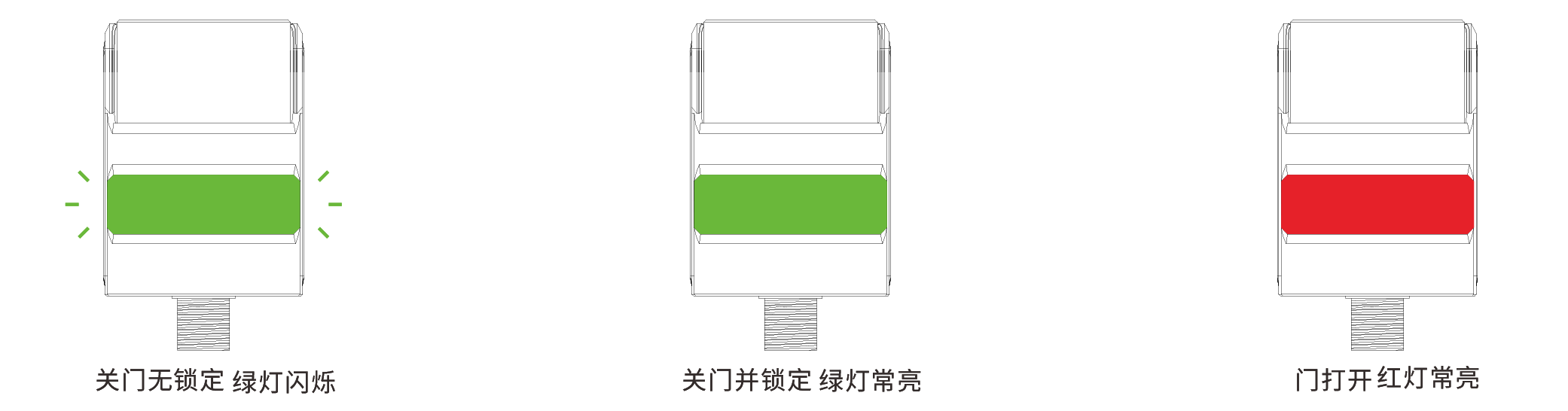

▊ | 指⽰灯说明 |
 |
▊ | 产品尺⼨图 |
 |

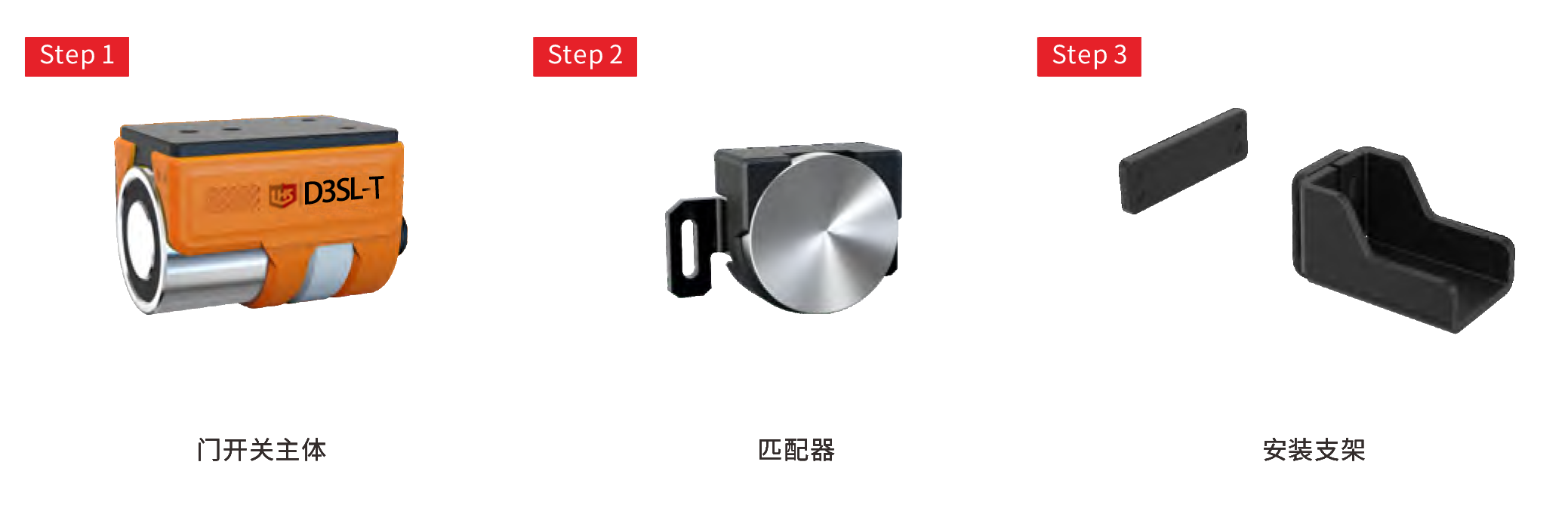

▊ | 安全⻔开关D3SL-T/RFID系列的选择⽅法 |
