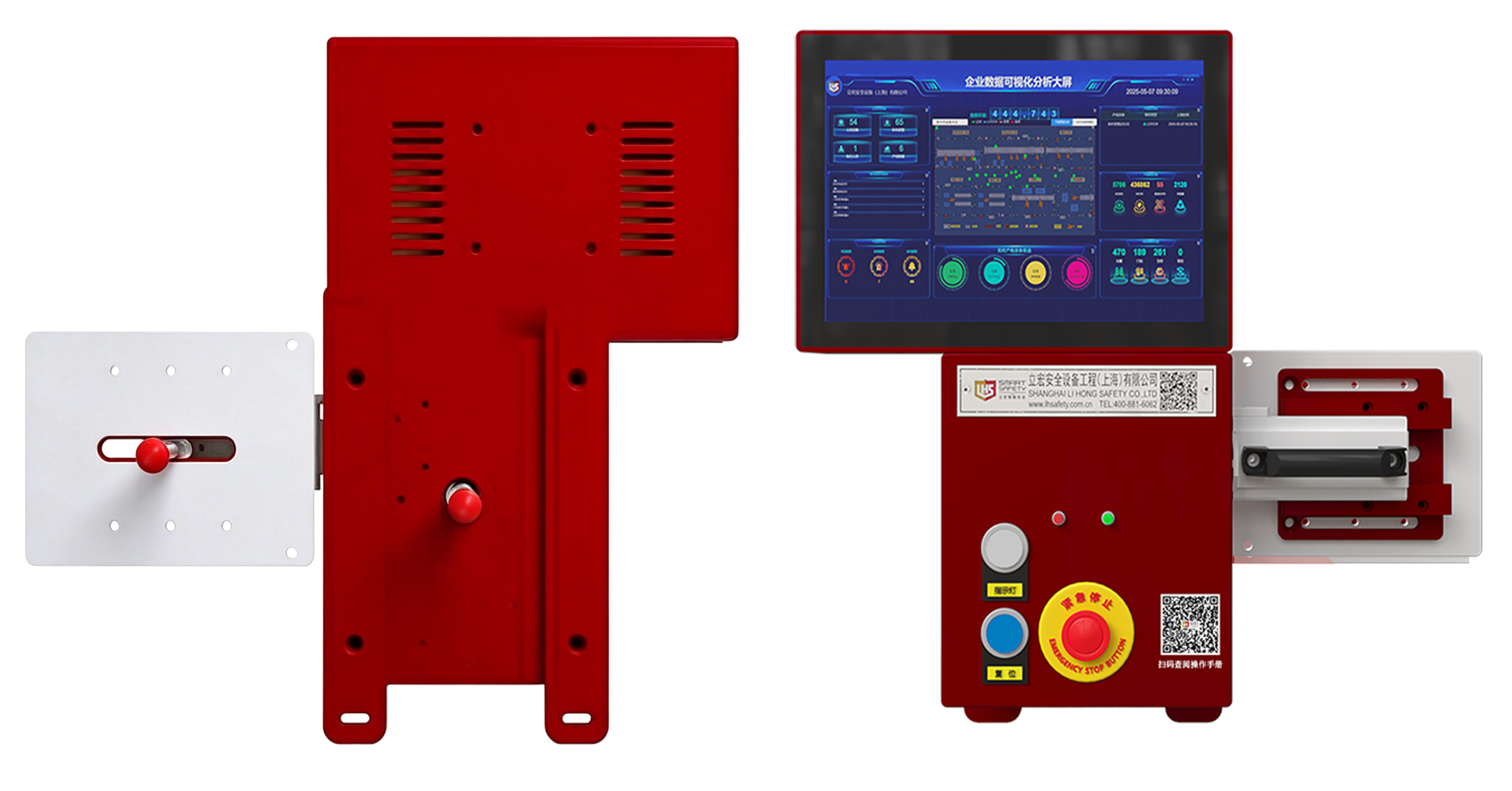

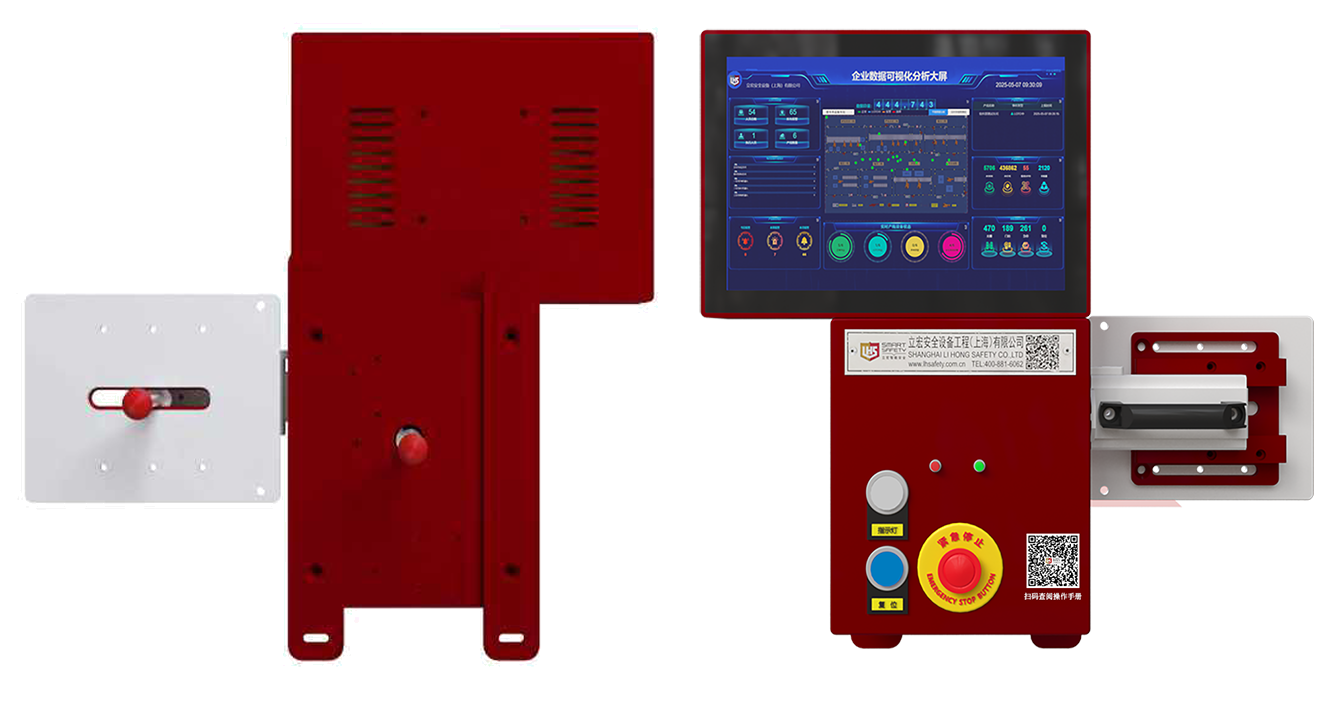

AI BOX 智能LOTO安全门锁

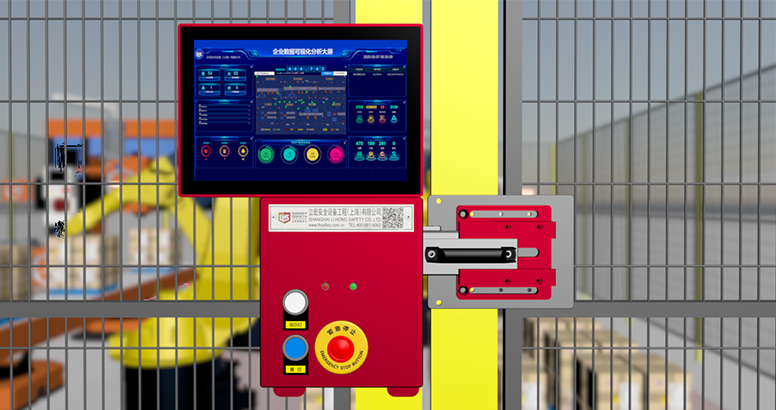

AI BOX 智能安全门锁

· 人脸/指纹授权人员方可开锁

· 非授权人员无法打开门

· 安全门锁达到Ple,安全系统可达PLd

· 预警功能强大

· 行为分析大数据

· 外壳包含标准22mm按钮、灯或者开关按钮

· 安全等级达到 PLe

· 可对接物联网平台、集团内网平台


选型大类

产品名称

型号

安全输入

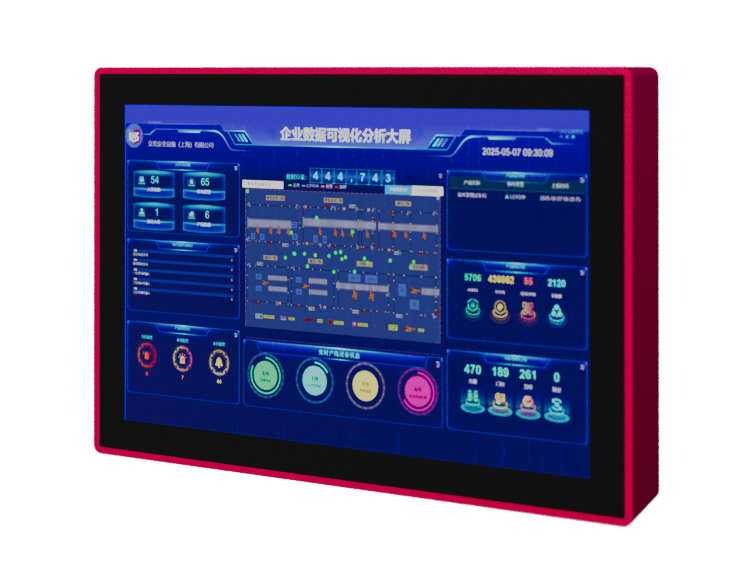

10寸工业触摸屏

集成 PAD SDK包

人员授权管理

报警声控提醒

作业指示指导

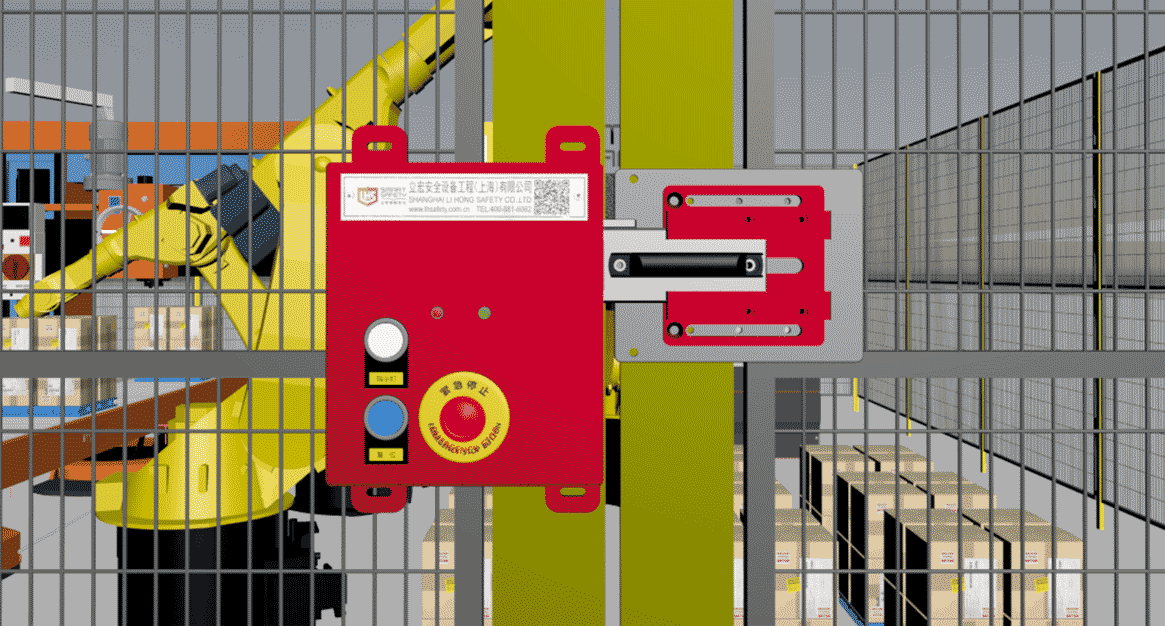

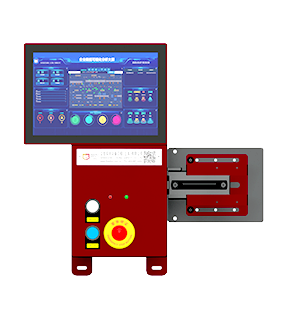

AI BOX 安全门锁盒

内置电磁锁定门锁

自动LOTO锁定功能

外置

急停按钮

复位按钮

指示灯

多功能集成安全门盒

2NC

100万次开关释放


AI BOX 技术资料




线号

定义

线号

定义

01#

24V+

10#

急停(2#NC)

02#

24V-

11#

复位(1#NO)

03#

门锁(1#NC)

12#

复位(1#NO)

04#

门锁(1#NC)

13#

门锁锁头监控(1#NO)

05#

门锁(2#NC)

14#

门锁锁头监控(1#NO)

06#

门锁(2#NC)

15#

门锁线圈监控(1#NO)

07#

急停(1#NC)

16#

门锁线圈监控(1#NO)

08#

急停(1#NC)

17#

复位指示灯

9#

急停(2#NC)

18#

复位指示灯

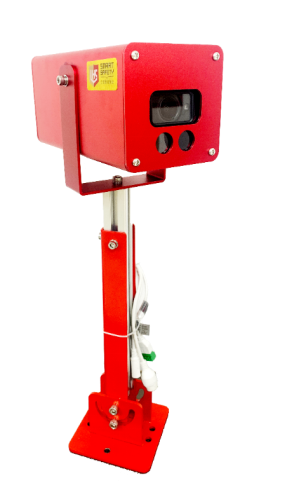

预警眼

配合AI BOX智能门锁用于区域授权检测,检测区域内人员数量与进入人数,防止尾随,防止大型设备内误启动,造成严重工伤事故 。


报警功能:

·人员异常时报警

·人员授权不匹配报警

·人员违规尾随报警

·人员违规非正常进入区域报警

·第三方人员

人员识别功能:

·授权人员

·非授权人员

区域人数:

·判定危险区域,入侵检测

·人数判定

·虚拟电子围栏


智能安全门锁授权执行流程

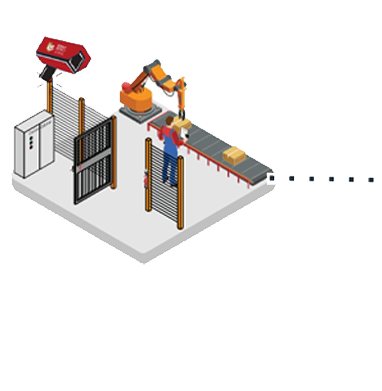

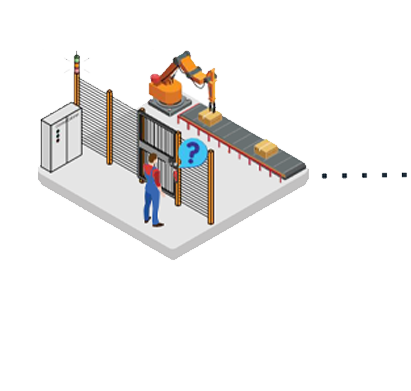

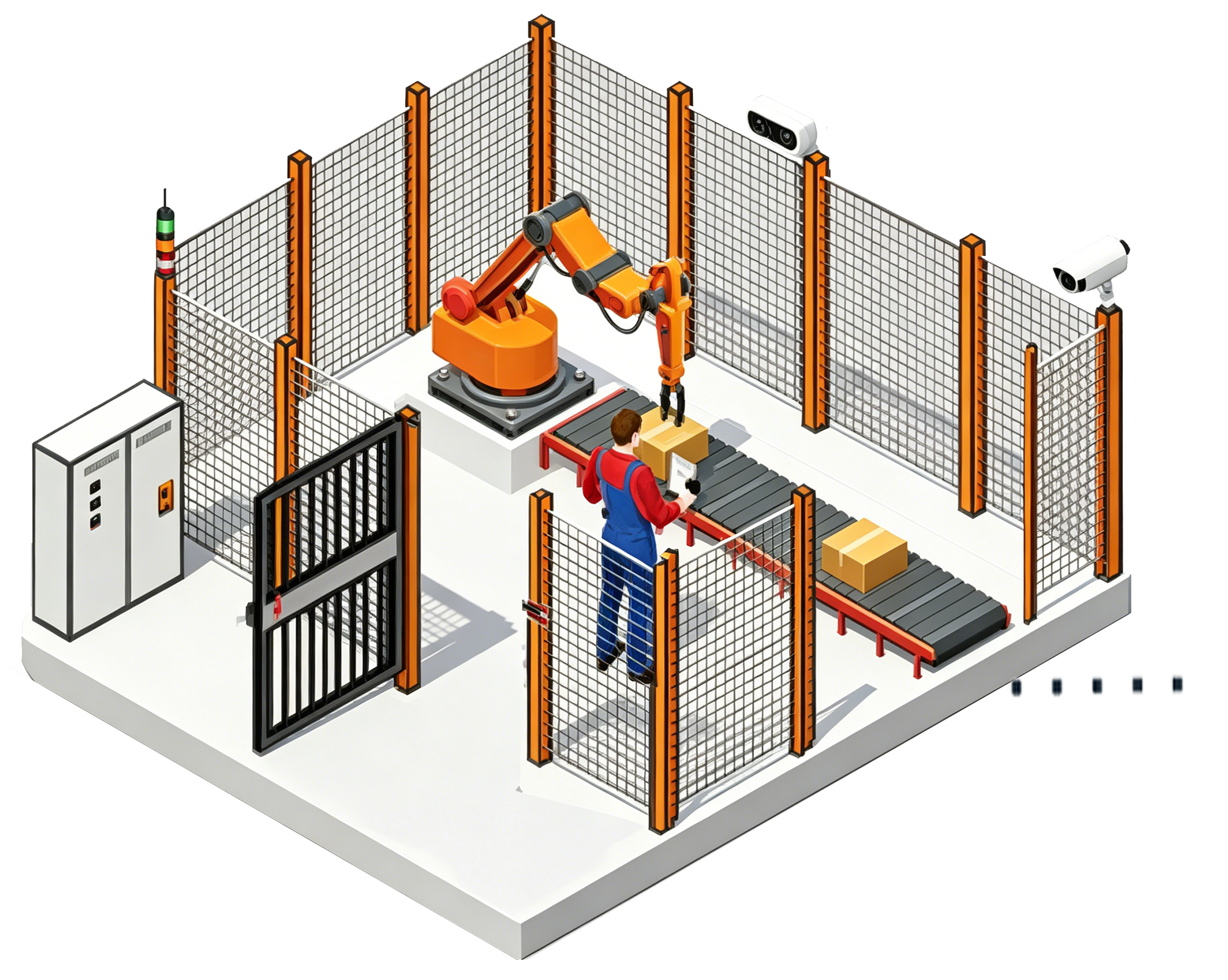

应用场景

第一步

第二步

第三步

第四步

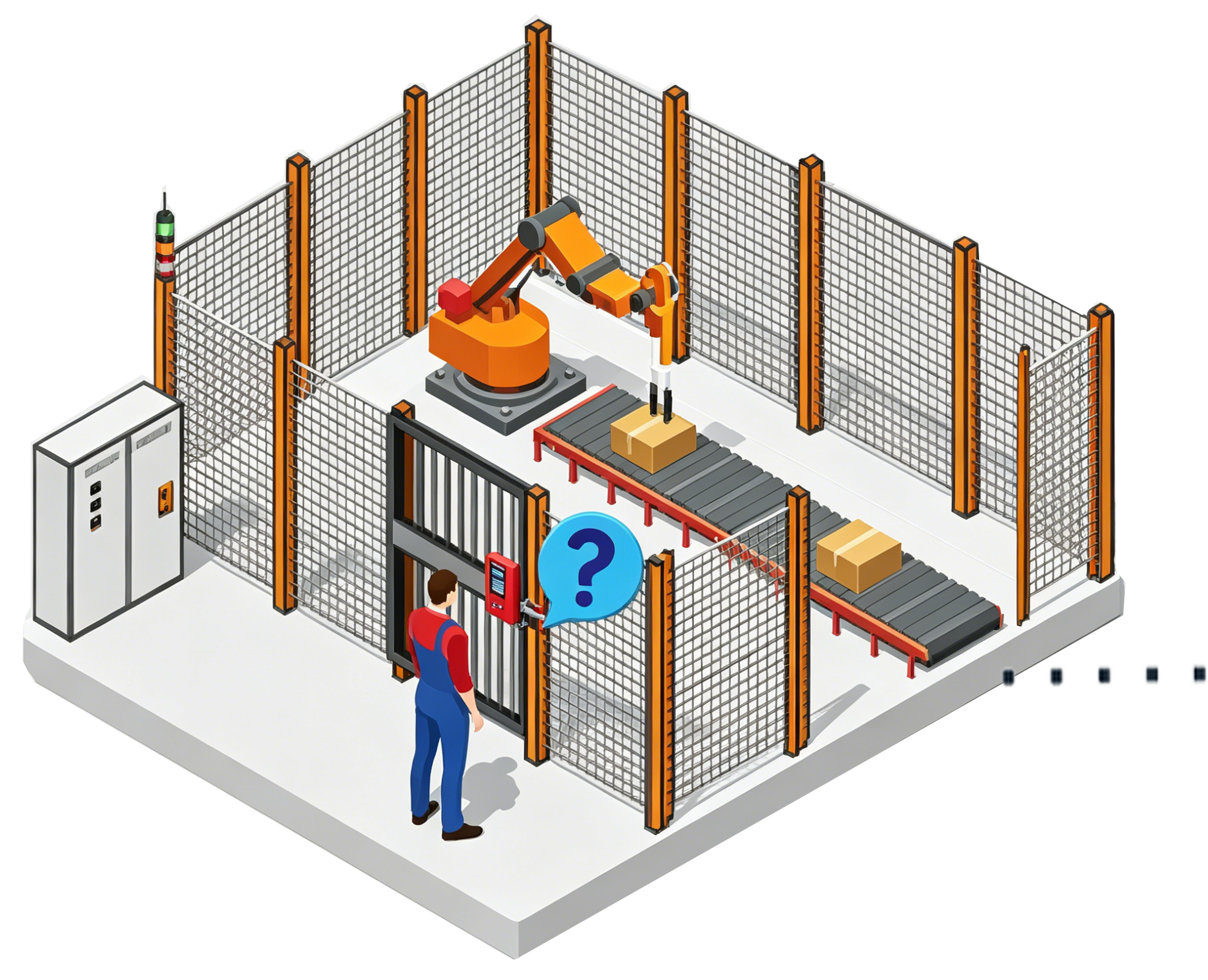

·身份识别

·手动点击触摸屏

·确认工作内容

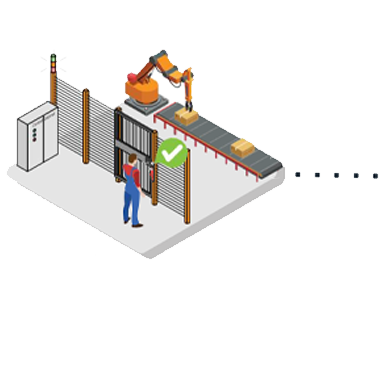

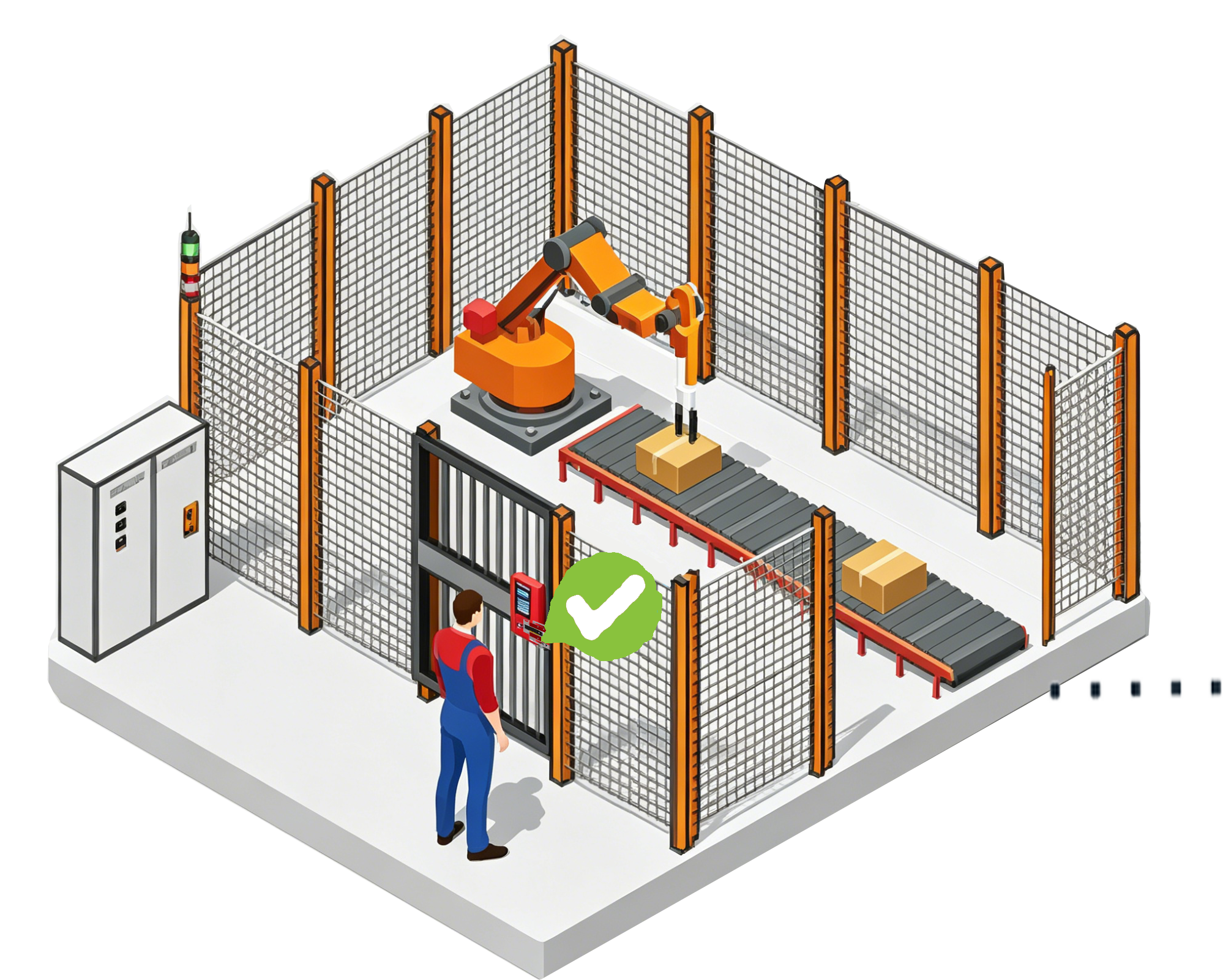

·识别成功

·安全门锁信号推送到设备

·设备停机

·手动开门

·开门后自动LOTO

·AI 预警眼开始工作

·时时监控进入人数

·防止人员尾随进入设备风险区域

·完成工作身份识别

·如AI 预警眼未发现人数异常

·操作人员正常解除LOTO

·手动关门复位设备功能

·如发现人数异常,LOTO将会锁定

·常规操作人员无法解除LOTO

·需高权限人员授权复位

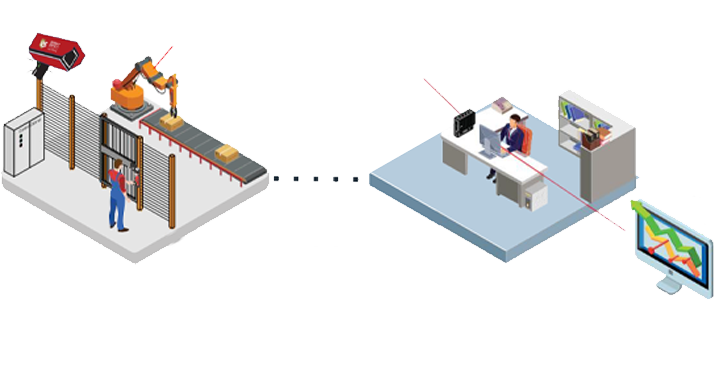

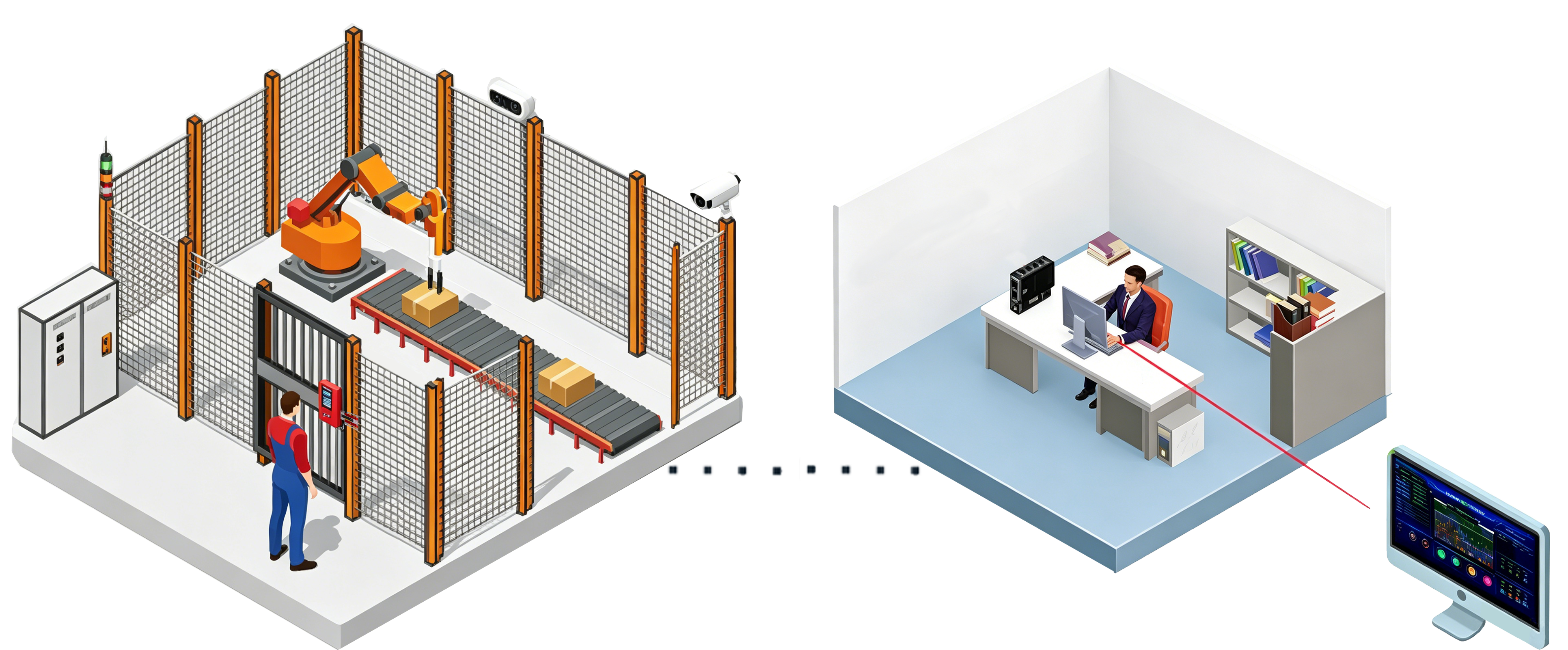

·管理人员无需时时到现场监控

·有任何异常情况实时推送到管理平台


·数据时时生成

·可生成周报月报

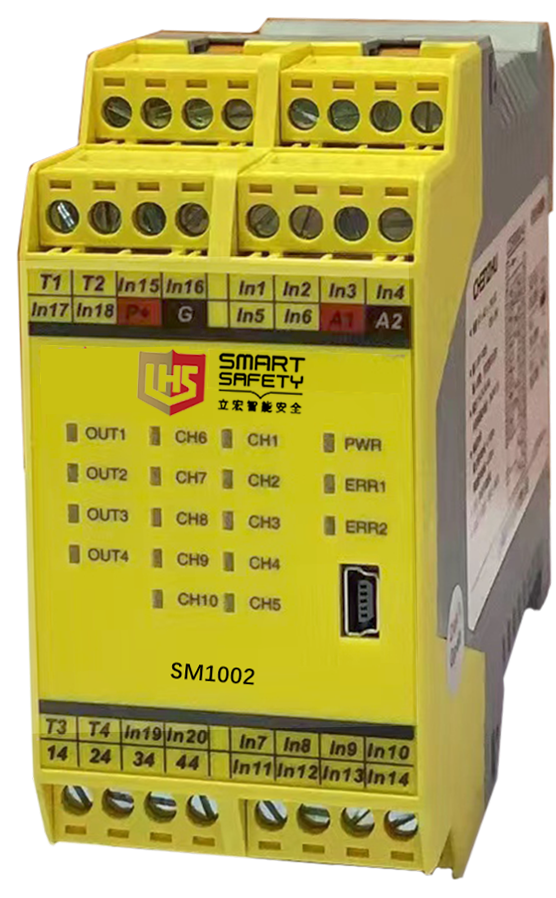

安全回路模块


·通用型安全回路搭建模块

·是一款可组态安全控制模块,支持多种开关型安全元件输入

·可选3组—6组安全元件输入

·可利用组态软件,设定安全控制逻辑,满足多种现场应用需求。


安全继电器选型

产品名称

型号

安全输入3CH

输出

订货编号

安全继电器

SM-302系列

3组双通道安全输入

2NO

详见产品资料

安全控制器

SM-602系列

6组双通道安全输入

2NO+4SO

说明



技术性能

功能框图

外形尺寸(深×高×宽):114.5mm×99.0mm×45mm


输入元件:CH1(急停按钮);CH2(急停按钮);CH3(复位按钮)

输入元件:CH4(急停按钮);CH5(急停按钮);CH6(复位按钮)

控制逻辑:CH1&CH2CH4&CH5

复位方式:手动复位       输出延时:0s

安全等级:Cat.4  性能等级:PLe  安全完整性等级:SIL 3



AI BOX 安装尺寸资料



智能上锁挂牌检验检测报告

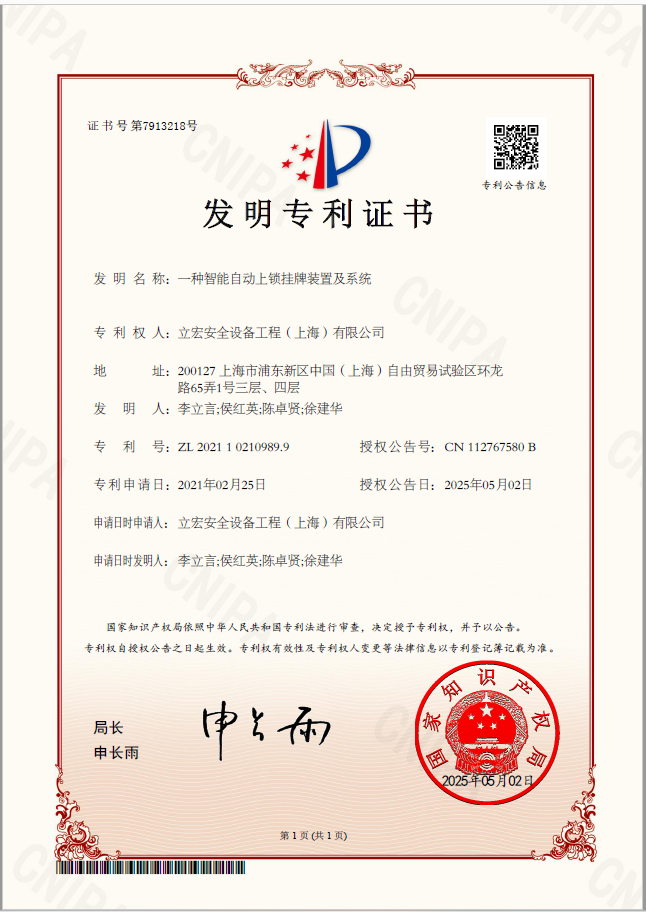

一种智能上锁挂牌装置、系统及方法Intelligent locking and tagging device, system and method

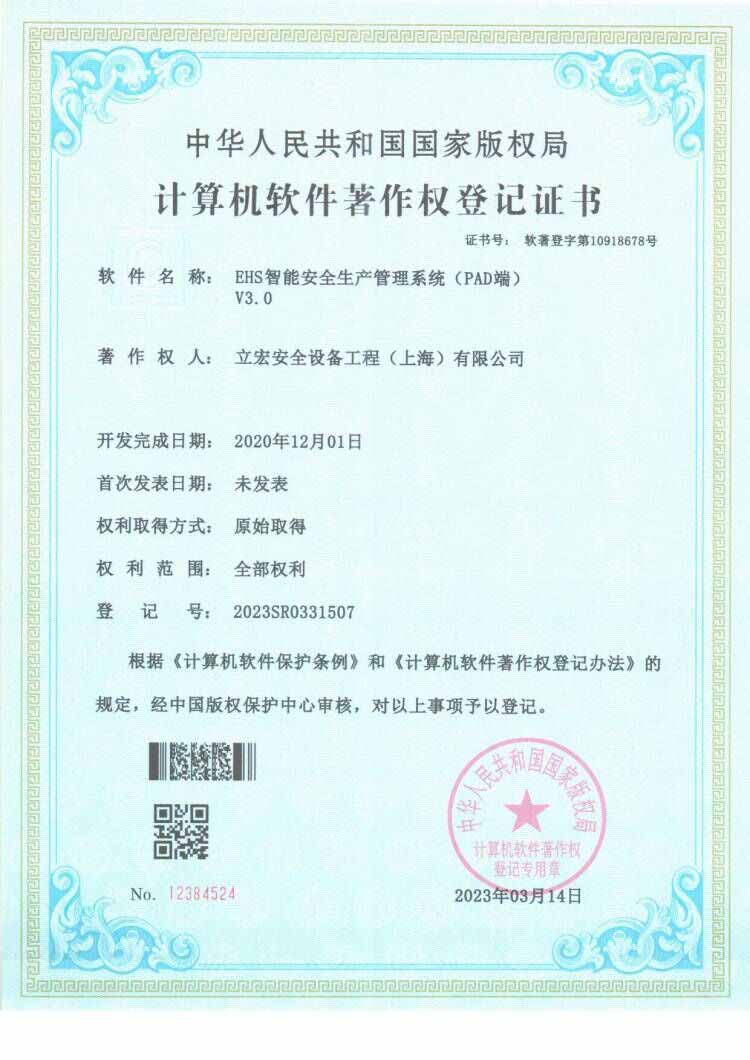

软件著作权登记证书
