FT 脚踏开关


• 压铸脚踏开关

• LHS系列脚踏开关可防止意外误操作

• 压铸盖可保护顶部及两侧

• 触点:多触点可选择




产品详情

产品系列

1c42de46600a36c75caa6412a2cc3b7.pngd42687b.png18511e738bb57f7c6037896bd4a517a.pngcc1d5ea705e88d955d0891f0494f585.png

产品型号

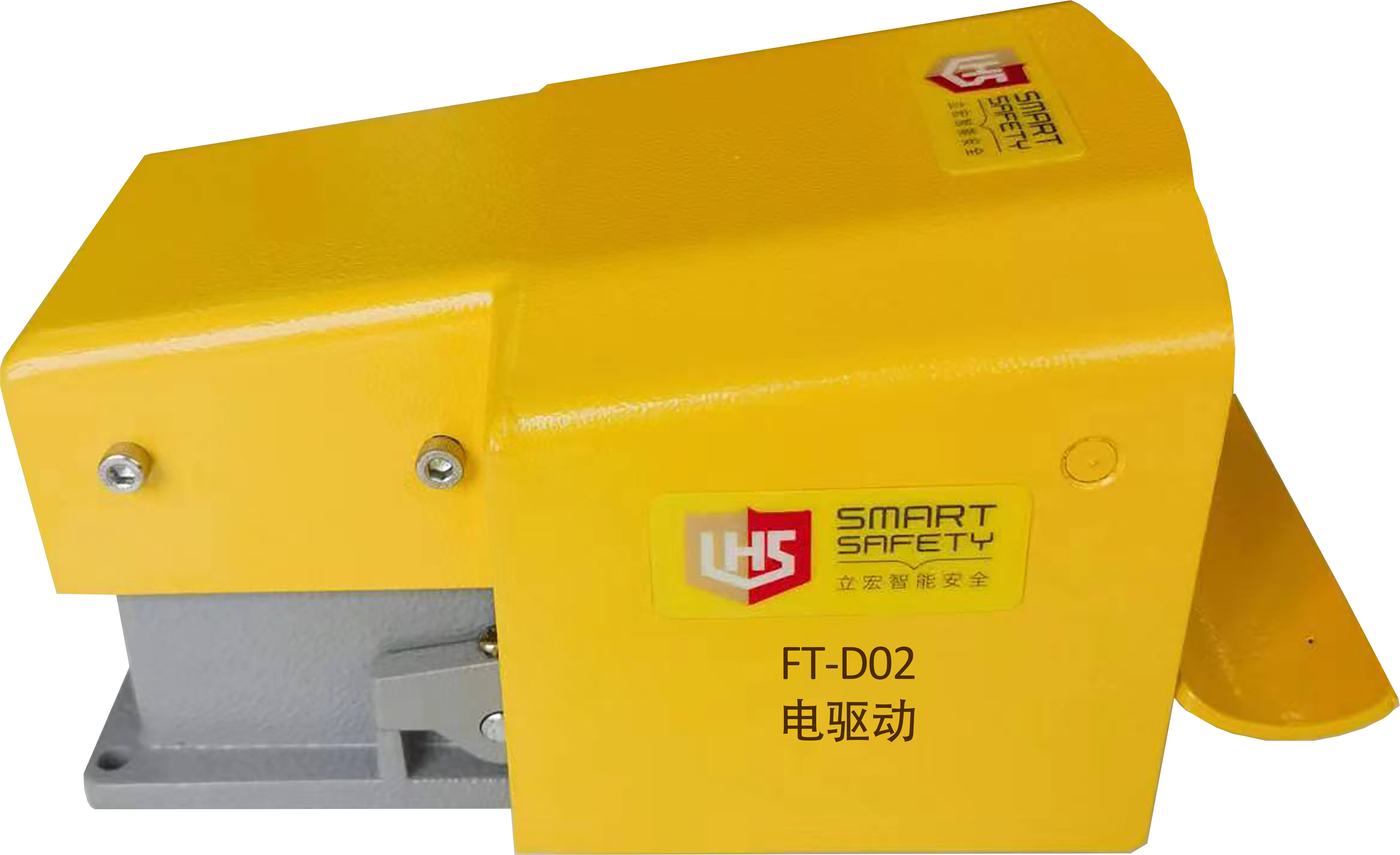

FT-D02

FT-D03

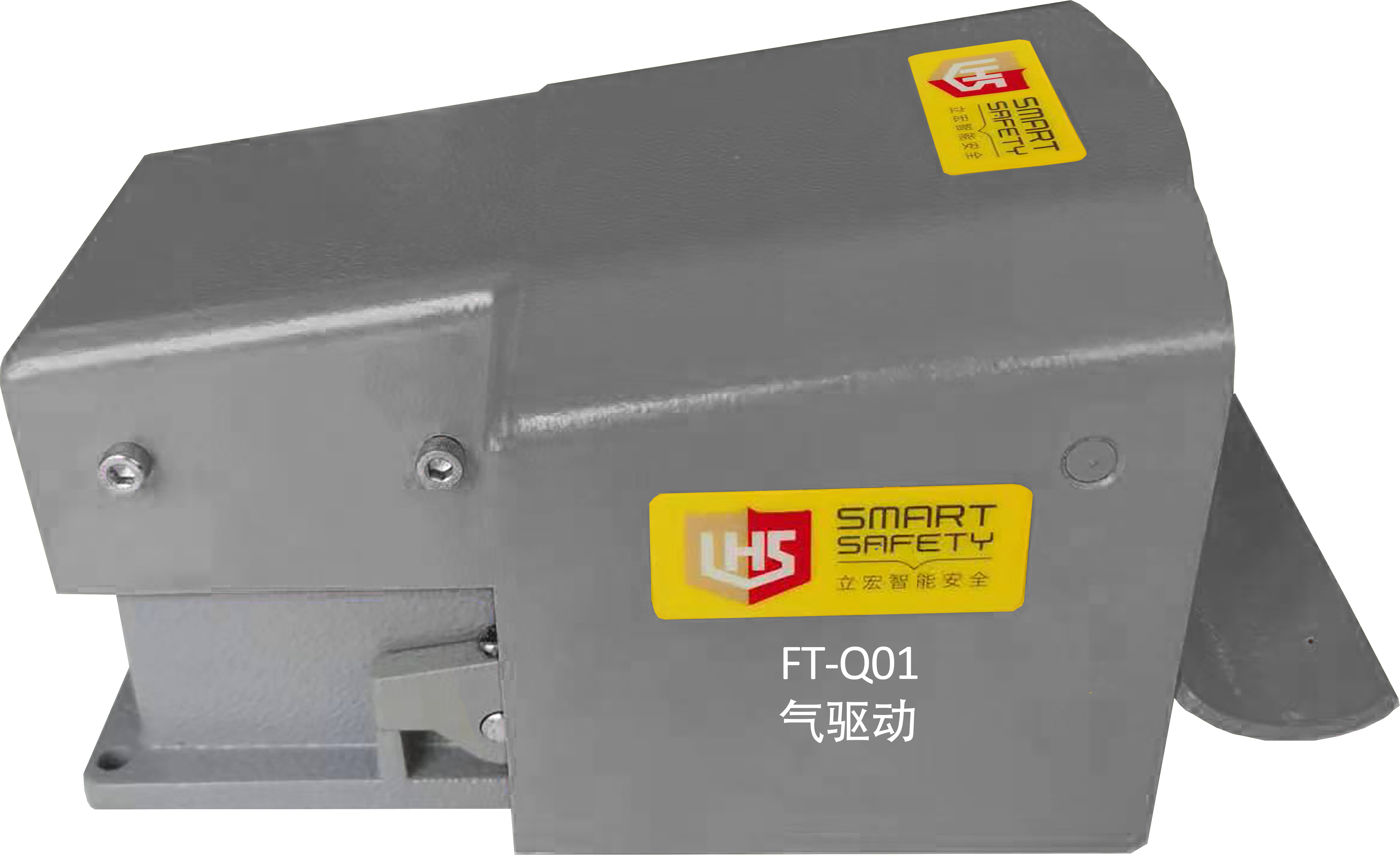

FT-Q01

产品类型

电驱动

电驱动

气驱动

防踏功能

YES

YES

YES

触点

1NC+1NO

2NC+1NO

二位三通

二位四通

材料

5mm重型钢材

5mm重型钢材

压铸

尺寸

230×153×130(mm)

270×165x 140(mm)

230×153×130(mm)

踩踏功能

单踏版

单踏版

单踏版

机械寿命

>1,000,000次

>1,000,000次

>1,000,000次

额定电压

AC250V/125V

AC250/125V

NA

触点容量

15A

15A

NA

耐冲击性

30g/11ms

30g/11ms

10g/11ms

环境条件

环境温度: -25 ℃ … +60 ℃

存放和运输温度: -25 ℃ ... +85 ℃

保护类型

IP65

过电压类别

III

过电压类别

3

额定耐冲击电压Uimp

6kV

额定绝缘电压 Ui

500V

热测试电流 Ithe

10A



安全等级

标准: EN ISO 13849-1

B10D 常闭触点: 100,000

使用寿命: 20年


1个脚踏板

1常开+1常闭/2常闭+1常开  11111111111.png



功能检查

必须测试该安全开关的安全功能。事先要检查并满足下列条件

1. 检查电缆进线及连接是否完整

2. 检查开关外壳是否损坏

3. 通过操动安全脚踏开关检查开关功能

注:

强制断开常闭触点

L 左踏板

R 右踏板

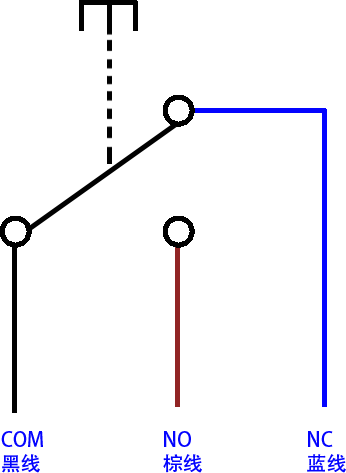

接线说明

棕线:------------- NO(常开)

线:------------- NC(常闭)

黑线:------------- COM(公共端)

黄绿双色线:------------- PE(接地线


松开状态:黑线(COM)与蓝线(NC)

                接通,黑色(COM)与棕线

                (NO)断开。

踩下状态:黑线(COM)与蓝线(NC)

                断开,黑色(COM)与棕

                线(NC)接通。
