液压/气动 锁紧装置
▊锁紧装置 精确定位锁止


锁紧机器和设备部件

锁紧装置主要是可精确定位锁止的功能性锁紧结构，但也可用于防止意外运动。

  • 类型多样齐全的标准产品，满足特殊用途，如户外、活塞缸、加工机床

  • 提供经德国工伤保险行业协会(DGUV) 和英商劳氏检验股份有限公司(Lloyd's) 认证的产品类型

  • 双负载方向

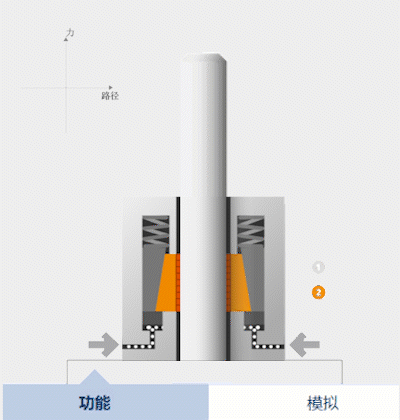

▊锁紧装置功能

已释放



通过液压或气动压力释放锁紧。

这会形成一定的气隙，使圆杆可以无摩擦地滑动。

接近开关2被激活

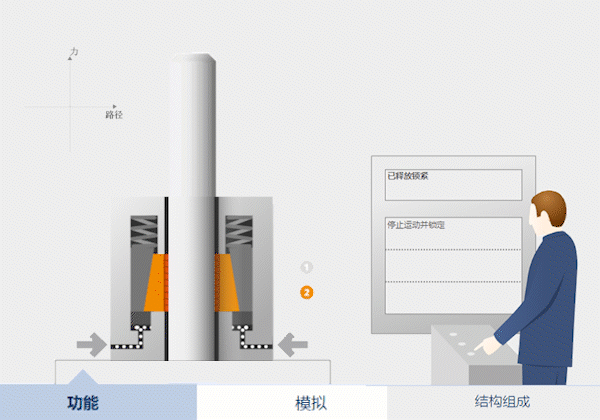

▊锁紧装置模拟


锁定已释放


停止运动并锁定负载

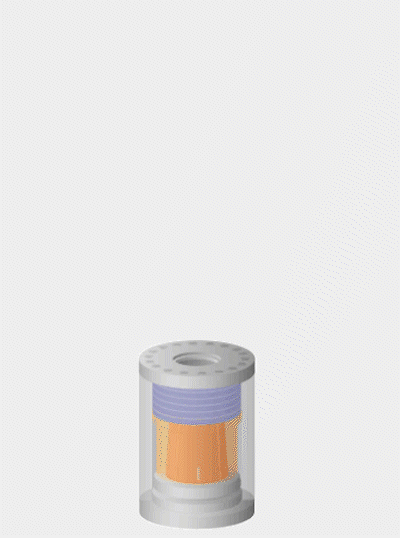

▊锁紧装置结果组合

以下结构组成展示图


锁紧系统由一个带外锥的夹紧套管和一个带内锥的夹圈组成。

夹紧套管轴向固定在外壳中，只能径向移动。夹圈被导入外壳并压在夹紧套管上，从而在轴向方向上锁紧。

锁紧力由压力或弹簧产生并通过锥形表面加强。

在释放状态下，夹圈被环形活塞压向弹簧。

由此在圆杆和夹紧套管之间形成气隙。


▊SLTEMA 锁定装置


释放 液压, 锁紧方式 弹簧力, 标准

SITEMA-TI-F50-EN





Druckbelastung


型号

识别码 (订购号)

圆杆 Ø mm

锁紧力 kN

释放压力 bar

∅ mm

长度 mm

下载

KFH 18

KFH 018 70

18

10

70

71

137

CAD

KFH 18
KFH 018 71
18
5
40
71
137
CAD
KFH 25
KFH 025 70
25
20
100
95
140
CAD
KFH 25
KFH 025 71
25
12
50
95
140
CAD
KFH 28
KFH 028 70
28
34
100
115
178
CAD
KFH 28
KFH 028 71
28
20
50
115
178
CAD
KFH 32
KFH 032 70
32
34
100
115
178
CAD
KFH 32
KFH 032 71
32
20
50
115
178
CAD
KFH 36
KFH 036 70
36
50
100
138
200
CAD
KFH 36
KFH 036 71
36
35
55
138
200
CAD
KFH 40
KFH 040 70
40
50
100
138
200
CAD
KFH 40
KFH 040 71
40
35
55
138
200
CAD
KFH 45
KFH 045 70
45
75
100
155
223
CAD
KFH 45
KFH 045 71
45
45
75
155
223
CAD
KFH 50
KFH 050 70
50
75
100
155
223
CAD
KFH 50
KFH 050 71
50
45
75
155
223
CAD
KFH 56
KFH 056 70
56
100
100
180
252
CAD
KFH 56
KFH 056 71
56
70
70
180
252
CAD
KFH 60
KFH 060 70
60
100
100
180
252
CAD
KFH 60
KFH 060 71
60
70
70
180
252
CAD
KFH 70
KFH 070 70
70
150
100
225
315
CAD
KFH 70
KFH 070 71
70
80
60
225
315
CAD
KFH 80
KFH 080 70
80
150
100
225
315
CAD
KFH 80
KFH 080 71
80
80
60
225
315
CAD
KFH 90
KFH 090 70
90
250
130
260
393
CAD
KFH 90
KFH 090 71
90
190
100
260
393
CAD
KFH 100
KFH 100 70
100
250
130
260
393
CAD
KFH 100
KFH 100 71
100
190
100
260
393
CAD
KFH 125
KFH 125 70
125
330
100
350
416
CAD
KFH 140
KFH 140 70
140
600
100
430
514
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 液压, 锁紧方式 弹簧力, 户外使用

SITEMA-TI-F53-EN



Druckbelastung


型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar∅ mm长度 mm下载
KFHR 18
KFHR 018 70
18
10
70
71
137
CAD
KFHR 18
KFHR 018 71
18
5
40
71
137
CAD
KFHR 25
KFHR 025 70
25
20
100
95
140
CAD
KFHR 25
KFHR 025 71
25
12
50
95
140
CAD
KFHR 28
KFHR 028 70
28
34
100
115
178
CAD
KFHR 28
KFHR 028 71
28
20
50
115
178
CAD
KFHR 32
KFHR 032 70
32
34
100
115
178
CAD
KFHR 32
KFHR 032 71
32
20
50
115
178
CAD
KFHR 36
KFHR 036 70
36
50
100
138
200
CAD
KFHR 36
KFHR 036 71
36
35
55
138
200
CAD
KFHR 40
KFHR 040 70
40
50
100
138
200
CAD
KFHR 40
KFHR 040 71
40
35
55
138
200
CAD
KFHR 45
KFHR 045 70
45
75
100
155
223
CAD
KFHR 45
KFHR 045 71
45
45
75
155
223
CAD
KFHR 50
KFHR 050 70
50
75
100
155
223
CAD
KFHR 50
KFHR 050 71
50
45
75
155
223
CAD
KFHR 56
KFHR 056 70
56
100
100
180
252
CAD
KFHR 56
KFHR 056 71
56
70
70
180
252
CAD
KFHR 60
KFHR 060 70
60
100
100
180
252
CAD
KFHR 60
KFHR 060 71
60
70
70
180
252
CAD
KFHR 70
KFHR 070 70
70
150
100
225
315
CAD
KFHR 70
KFHR 070 71
70
80
60
225
315
CAD
KFHR 80
KFHR 080 70
80
150
100
225
315
CAD
KFHR 80
KFHR 080 71
80
80
60
225
315
CAD
KFHR 90
KFHR 090 70
90
250
130
260
393
CAD
KFHR 90
KFHR 090 71
90
190
100
260
393
CAD
KFHR 100
KFHR 100 70
100
250
130
260
393
CAD
KFHR 100
KFHR 100 71
100
190
100
260
393
CAD
KFHR 125
KFHR 125 70
125
330
100
350
416
CAD
KFHR 140
KFHR 140 70
140
600
100
430
514
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 液压 锁紧方式弹簧力，DGUV认证

SITEMA-TI-F55-EN




Druckbelastung
型号识别码 (订购号)圆杆 Ø mm允许负载 kN释放压力 bar∅ mm长度 mm下载
KFHS 18
KFHS 018 70
18
5
70
71
137
CAD
KFHS 25
KFHS 025 70
25
10
100
95
140
CAD
KFHS 28
KFHS 028 70
28
17
100
115
178
CAD
KFHS 32
KFHS 032 70
32
17
100
115
178
CAD
KFHS 36
KFHS 036 70
36
25
100
138
200
CAD
KFHS 40
KFHS 040 70
40
25
100
138
200
CAD
KFHS 45
KFHS 045 70
45
37,5
100
155
223
CAD
KFHS 50
KFHS 050 70
50
37,5
100
155
223
CAD
KFHS 56
KFHS 056 70
56
50
100
180
252
CAD
KFHS 60
KFHS 060 70
60
50
100
180
252
CAD
KFHS 70
KFHS 070 70
70
75
100
225
315
CAD
KFHS 80
KFHS 080 70
80
75
100
225
315
CAD
KFHS 90
KFHS 090 70
90
125
130
260
393
CAD
KFHS 100
KFHS 100 70
100
125
130
260
393
CAD
KFHS 125
KFHS 125 70
125
165
100
350
416
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 液压 锁紧试 弹簧力 DGUV认证，户外使用
SITEMA-TI-F57-DE



Druckbelastung


型号识别码 (订购号)圆杆 Ø mm允许负载 kN释放压力 bar∅ mm长度 mm下载
KFHSR 18
KFHSR 018 70
18
5
70
71
137
CAD
KFHSR 25
KFHSR 025 70
25
10
100
95
140
CAD
KFHSR 28
KFHSR 028 70
28
17
100
115
178
CAD
KFHSR 32
KFHSR 032 70
32
17
100
115
178
CAD
KFHSR 36
KFHSR 036 70
36
25
100
138
200
CAD
KFHSR 40
KFHSR 040 70
40
25
100
138
200
CAD
KFHSR 45
KFHSR 045 70
45
37,5
100
155
223
CAD
KFHSR 50
KFHSR 050 70
50
37,5
100
155
223
CAD
KFHSR 56
KFHSR 056 70
56
50
100
180
252
CAD
KFHSR 60
KFHSR 060 70
60
50
100
180
252
CAD
KFHSR 70
KFHSR 070 70
70
75
100
225
315
CAD
KFHSR 80
KFHSR 080 70
80
75
100
225
315
CAD
KFHSR 90
KFHSR 090 70
90
125
130
260
393
CAD
KFHSR 100
KFHSR 100 70
100
125
130
260
393
CAD
KFHSR 125
KFHSR 125 70
125
165
100
350
416
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 液压 锁紧方式 弹簧力，合适标准活塞缸

SITEMA-TI-F60-EN





Druckbelastung
型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar长度 mm宽度 mm结构高度 mm下载
KFHA 40-18
KFHA 040 018 050-1
18
9
50
107
110
88
CAD
KFHA 40-18
KFHA 040 018 070-1
18
11
70
107
110
88
CAD
KFHA 50-22
KFHA 050 022 050-1
22
12
50
127
130
110
CAD
KFHA 50-22
KFHA 050 022 070-1
22
20
70
127
130
110
CAD
KFHA 50-28
KFHA 050 028 050-1
28
12
50
127
130
110
CAD
KFHA 50-28
KFHA 050 028 070-1
28
20
70
127
130
110
CAD
KFHA 63-28
KFHA 063 028 050-1
28
14
50
157
145
130
CAD
KFHA 63-28
KFHA 063 028 070-1
28
20
70
157
145
130
CAD
KFHA 63-28
KFHA 063 028 100-1
28
32
100
157
145
130
CAD
KFHA 63-36
KFHA 063 036 050-1
36
14
50
157
145
130
CAD
KFHA 63-36
KFHA 063 036 070-1
36
20
70
157
145
130
CAD
KFHA 63-36
KFHA 063 036 100-1
36
32
100
157
145
130
CAD
KFHA 80-36
KFHA 080 036 050-1
36
34
50
184
180
164
CAD
KFHA 80-36
KFHA 080 036 070-1
36
52
70
184
180
164
CAD
KFHA 80-45
KFHA 080 045 050-1
45
34
50
184
180
164
CAD
KFHA 80-45
KFHA 080 045 070-1
45
52
70
184
180
164
CAD
KFHA 100-45
KFHA 100 045 050-1
45
32
50
210
200
180
CAD
KFHA 100-45
KFHA 100 045 070-1
45
55
70
210
200
180
CAD
KFHA 100-45
KFHA 100 045 100-1
45
75
100
210
200
180
CAD
KFHA 100-56
KFHA 100 056 050-1
56
32
50
210
200
180
CAD
KFHA 100-56
KFHA 100 056 070-1
56
55
70
210
200
180
CAD
KFHA 100-56
KFHA 100 056 100-1
56
75
100
210
200
180
CAD
KFHA 125-56
KFHA 125 056 050-1
56
80
50
248
250
234
CAD
KFHA 125-56
KFHA 125 056 100-1
56
125
100
248
250
234
CAD
KFHA 125-70
KFHA 125 070 050-1
70
80
50
248
250
234
CAD
KFHA 125-70
KFHA 125 070 100-1
70
125
100
248
250
234
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 液压 锁紧方式 压力 标准

SITEMA-TI-F15-EN




Druckbelastung
型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar∅ mm长度 mm下载
KB 40
KB 040 10
40
80
130
138
193
CAD
KB 56
KB 056 10
56
140
160
170
227
CAD
KB 80
KB 080 10
80
210
160
226
266
CAD
KB 100
SK 100 059
100
330
130
280
322
CAD
KB 110
SK 110 032
110
450
130
300
344
CAD
KB 125
SK 125 034
125
450
130
300
344
CAD
KB 140
SK 140 030
140
600
130
335
392
CAD
KB 160
SK 160 021
160
800
130
375
402
CAD
KB 180
SK 180 013
180
950
130
405
434
CAD
KB 200
SK 200 013
200
1100
130
425
444
CAD
KB 200
KB 200 10
200
1500
140
455
544
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。

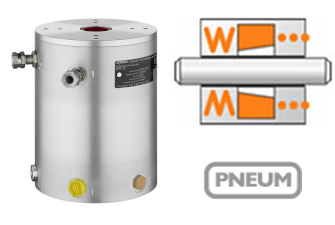

释放 气动 锁紧方式 压力 标准

SITEMA-TI-F21-EN




Druckbelastung
型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar∅ mm长度 mm下载
KFPC 20
KFPC 020 20
20
11
5
112
140
CAD
KFPC 30
KFPC 030 20
30
22
5
136
180
CAD
KFPC 40
KFPC 040 20
40
44
5
205
235
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 气动 锁紧方式 弹簧力 标准

SITEMA-TI-F22-EN





Druckbelastung
型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar长度 mm宽度 mm结构高度 mm下载
KFPA 40-16-S
KFPA 040 016-2
16
0,9
4
80
54
54
CAD
KFPA 50-20-S
KFPA 050 020-2
20
1,6
4
99
64
64
CAD
KFPA 63-20-S
KFPA 063 020-2
20
2,2
4
101
75
75
CAD
KFPA 80-25-S
KFPA 080 025-2
25
4,2
4
110
96
96
CAD
KFPA 100-25-S
KFPA 100 025-2
25
6,9
4
115
115
115
CAD
KFPA 125-32-S
KFPA 125 032-2
32
8,7
4
130
145
145
CAD
KFPA 160-40-S
KFPA 160 040-2
40
10,9
4
140
180
180
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


释放 气动 锁紧方式 弹簧力 合适标准活塞缸

SITEMA-TI-F22-EN





Druckbelastung
型号识别码 (订购号)圆杆 Ø mm锁紧力 kN释放压力 bar长度 mm宽度 mm结构高度 mm下载
KFPA 40-16-Z
KFPA 040 016-1
16
0,9
4
80
54
54
CAD
KFPA 50-20-Z
KFPA 050 020-1
20
1,6
4
99
64
64
CAD
KFPA 63-20-Z
KFPA 063 020-1
20
2,2
4
101
75
75
CAD
KFPA 80-25-Z
KFPA 080 025-1
25
4,2
4
110
96
96
CAD
KFPA 100-25-Z
KFPA 100 025-1
25
6,9
4
115
115
115
CAD
KFPA 125-32-Z
KFPA 125 032-1
32
8,7
4
130
145
145
CAD
KFPA 160-40-Z
KFPA 160 040-1
40
10,9
4
140
180
180
CAD

适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询。


▊锁紧装置的应用领域

加工机床


用线性驱动锁定加工中心的坚轴以保护人员和工具的安全。


锁紧装置(产品系列 KFH)

煤炭破碎机


在澳大利亚北昆士兰州克莱蒙特的新开矿场中，安装在Tenova TAKRA移动式破碎设备TMCS@ 12.000内的锁紧结构。


锁紧装置(产品系列 KFHR)

悬索桥


将维修舱的液压步进驱动装置固定如加工机床的承重素上，维修舱在液压驱动下移动时，始终保持有12个紧器交替处于工作状态。


锁紧装置(产品系列 KFHR)

线性驱动

image.png直接在重量平衡缸上锁定加工机床的Z轴。


锁紧装置 特殊版本(产品系g列 KFH/X)

混凝土砌块机

image.png在生产混凝土块时固定反向支撑以及在维护时对桥架进行高度锁定。

KFH_KFHS_kl (1).jpg

锁紧装置(产品系列 KFH)




相关产品
下载
  • 文件下载
  • 视频文件下载
    • 文件下载
    视频文件下载
    上一篇
    返回列表
    液压安全锁

    联系我们

    400-881-6062

    0512-6716 3091


    邮   箱：info@lh-safety.com

    地   址：中国（上海）自由贸易试验区张杨路828-838号26楼E、F室


    Copyright © 立宏安全设备工程（上海）有限公司  沪ICP备19034341号-1  技术支持：蓝巨鲸品牌推广技术支持：源码科技

    关闭
    客服微信

    扫一扫 联系客服

     客服微信

    扫一扫 联系客服

     客服微信

    扫一扫 联系客服

     客服微信

    扫一扫 联系客服

     在线QQ 客服热线

    客服热线

    400-881-6062

    客服热线

    136-2173-9940

     在线留言
    在线客服

    在线留言

  • 看不清楚,点击刷新
