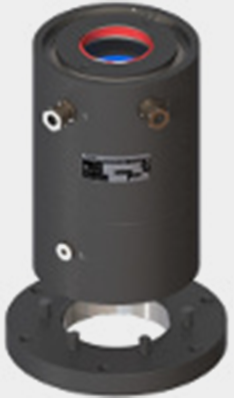

| ▊ | 安全锁定悬挂的负载 |
| 结构紧凑，安全性高 结构设计原理使产品规格十分紧凑。 非常适合用于纯静态的锁定保护。
|

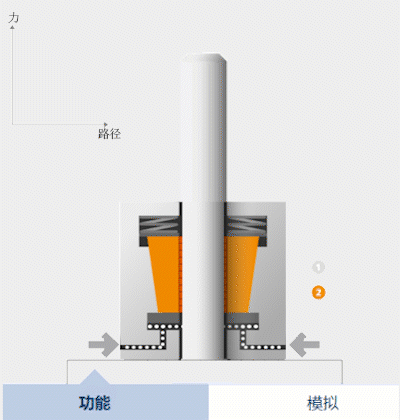

| ▊ | 安全锁功能 |
已释放 | |
| 在释放状态下，环形活塞通过液压或气动压力让夹紧套管克服碟形弹簧的力保持松开，使圆杆能够自由移动。 接近开关2被激活 |

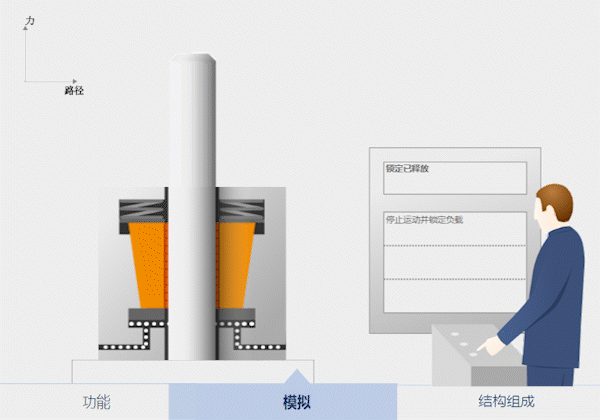

| ▊ | 安全锁模拟 |
| 锁定已释放 |
停止运动并锁定负载 |

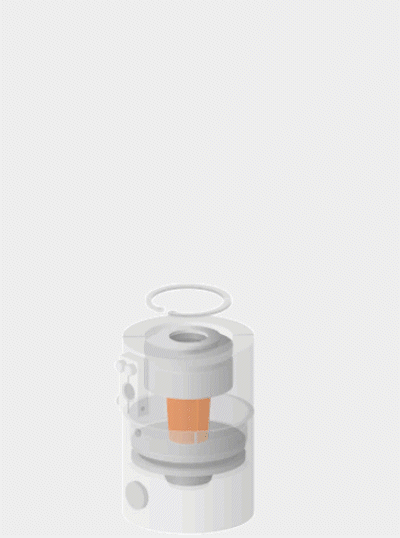

| ▊ | 安全锁结果组合 |
以下结构组成展示图 | |
 | 锁紧系统由一个带外锥的夹紧套管和一个带内锥的夹圈组成。 环形活塞克服张力弹簧的力将夹紧套管向上推。切断压力时， 张力弹簧将夹紧套管压入锥形夹圈中。 额外的过载弹簧使此装置具有过载保护功能 |
| ▊ | 技术数据 |
| 气动, 压力负载, 标准 |  | ||||||
|---|---|---|---|---|---|---|---|
| 型号 | 识别码 (订购号) | 圆杆 Ø mm | 允许负载 kN | 释放压力 bar | 外壳 ∅ mm | 外壳长度 mm | 下载 |
KRG 22 | KRG 022 10 | 22 | 10 | 100 | 78 | 139 | |
KRG 28 | KRG 028 10 | 28 | 20 | 100 | 98 | 161 | |
KRG 36 | KRG 036 10 | 36 | 50 | 100 | 120 | 194 | |
KRG 45 | KRG 045 10 | 45 | 75 | 100 | 127 | 218 | |
KRG 56 | KRG 056 10 | 56 | 100 | 100 | 155 | 226 | |
KRG 70 | KRG 070 10 | 70 | 150 | 100 | 170 | 258 | |
KRG 90 | KRG 090 10 | 90 | 250 | 100 | 210 | 291 | |
KRG 110 | KRG 110 10 | 110 | 400 | 100 | 265 | 370 | |
| 适用于其他杆径（亦英制尺寸）或其他负载的产品规格请另行问询 | |||||||
| ▊ | 安全锁的应用领域 |
剧场升降舞台 | |
| 在液压失灵时无级保持舞台位置，保护演员安全。 |
| 安全锁(产品系列 KRG) |
移动式升降平台 | |
| 锁定101米高工作平台的伸缩臂。 |
| 安全锁(产品系列 KRG) |
工业机器人 | |
| 在驱动关闭的情况下对机械抓臂进行高度锁走，保护人员和材料的安全。 |
| 安全锁(产品系列 KRG) |
注塑机 (垂直) | |
| 锁定竖轴。 |
| 安全锁(产品系列 KRG) |
| ▊ | 安装法南 |
所有标准型SITEMA安全锁在底部均设有螺纹孔，便于安装到机架上。 但有时由于无法从下方用螺丝固定，所以经常需要用到安装法兰 |  |
