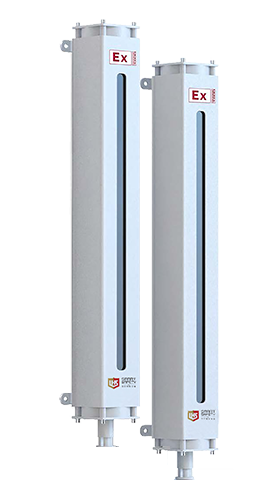

LN4系列防爆安全光栅

·对射距离远，最远可达到30米。

·采用双回路自检输出设计方式,安全可靠性高。

·抗电磁干扰能力强,能够有效抗击设备电机的各种电磁干扰影响。

·采用线同步技术，抗光干扰能力强。

·本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑。

·采用上下两端固定方式设计，安装简单。

· 型号多样，可进行355~1835mm范围高度选择。

·布线方式,钢管或电缆、防爆软管均可。

▊

规格型号 30mm分辩率、光轴间距20

▊

技术参数

⼯作电源	DC10V~30V
功率	<5W
光轴间距	20mm
分辨率	30mm
光轴数量	20mm间距：16、18、20……88
保护⾼度	保护⾼度H =（N-1）*光轴间距，N为光轴数
发射光源	940nm
响应时间	响应时间 =（N * 0.1ms） + 0.4m（s N为光轴数）
安全输出（OSSD）	PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延⻓导致的电压降除外），漏电流1mA以下
防护电路	电源过压保护、反极性保护和输出过流保护
对射距离	0.1~5m、0.1~10m、0.1~20m（注：有反光情况需特殊备注）
抗光⼲扰	10000Lux(⼊射⻆I >5°）
光幕形式	对射式
同步⽅式	线同步
外壳材质	铝合⾦
外壳防护等级	IP65
截⾯尺⼨	3550mm(注：防爆外壳截⾯尺⼨为100100mm)
抗振动能⼒	频率10Hz~55Hz，振幅0.35±0.05mm，X、Y及Z⽅向各20次
⼯作环境温度	-10℃~55℃（⽆凝结）
储存环境温度	-30℃~70℃（⽆凝结）
⼯作环境湿度	温度20℃时，空⽓相对湿度<85%

▊

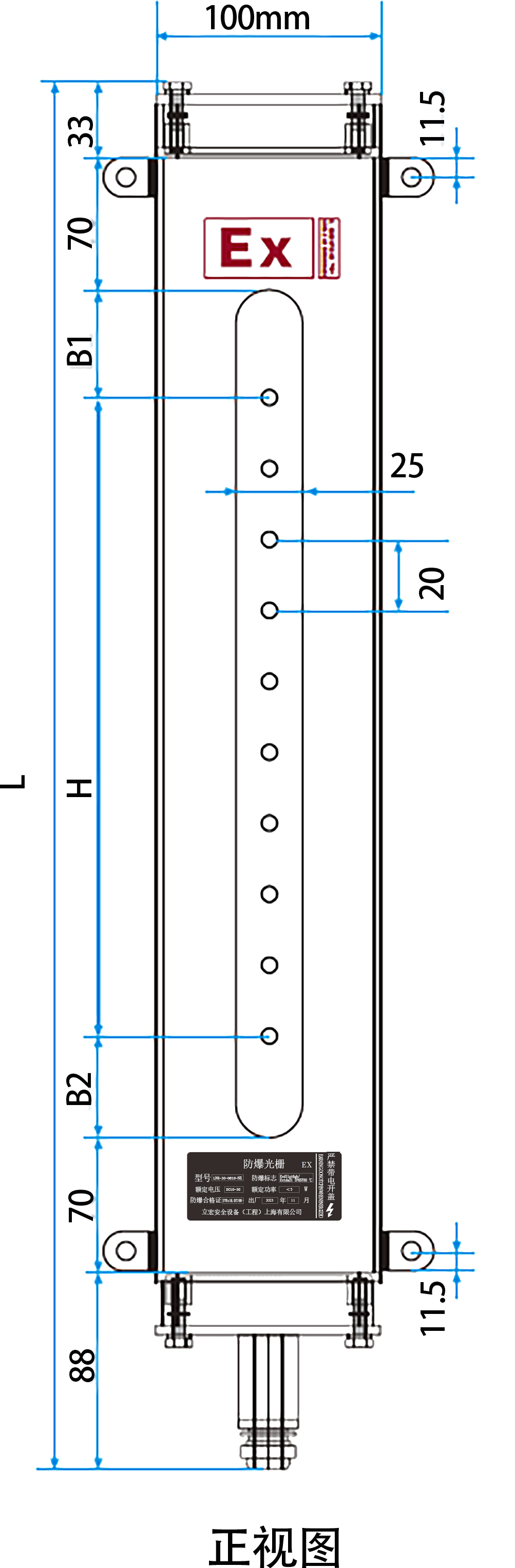

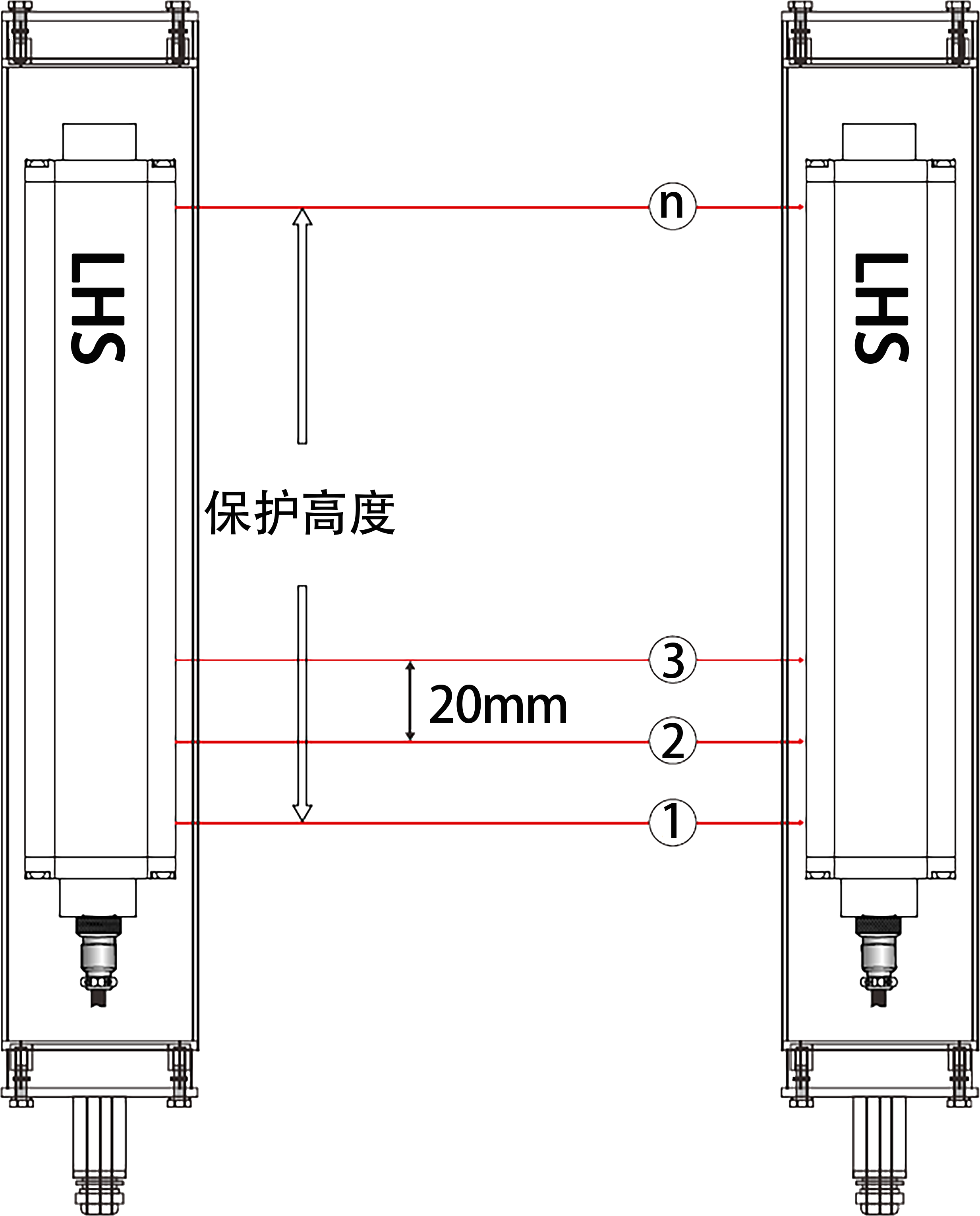

产品尺寸图

B1：感光⾯上盲区

B2：感光⾯下盲区

D：光轴间距(10mm/20mm/40mm)

H:光栅保护⾼度 L为光栅总⾼度：

L：光栅总⾼

当D尺⼨为10mm时：B1尺⼨为10mm;B2尺⼨为35mm.

当D尺⼨为20mm时：B1尺⼨为15mm;B2尺⼨为40mm

当D尺⼨为40mm时：B1尺⼨为15mm;B2尺⼨为60mm

L=感光⾯上下盲区尺⼨+保护⾼

H为光栅的保护⾼度：H=（光轴数量-1）*光轴间距

▊

接线图

▊

应用场景

主要⽤于将光栅进⾏隔离防爆，适⽤于爆炸性⽓体环境1 区、2区危险场所、 IIA、IIB 、IIC级爆炸性⽓体环境、可燃性粉尘环境20区、21区、22区环境、温度组别为T1⼀T6的环境、⽯油化

⼯、海上钻井平台、冶⾦、医药、轻⼯、纺织、酿酒、油漆、涂料、⻝品、⽣物⼯程及军⼯设施等⼯⼚中。
