•是工业安全领域的有效解决方案。同时其基于模块化的设计原理,使得立宏安全联锁可以更灵活和简便地构造联锁系统解决方案 •在传统的安全门开关以及电磁安全门锁上可以集成内部释放 /授权钥匙 / 安全钥匙以及急停按钮等功能 •在任何恶劣以及危险操作环境中确保应用的可靠性的同时,仍然可以满足安全等级为 SIL3(EN/IEC62061)和 PLe(IS013849-1)的应用 •通过了 TUV 安全认证,被广泛的应用于冶金,汽车,食品饮料等行业 |
▊ | 产品选型表 |
图片 | 配件名称及参数 |

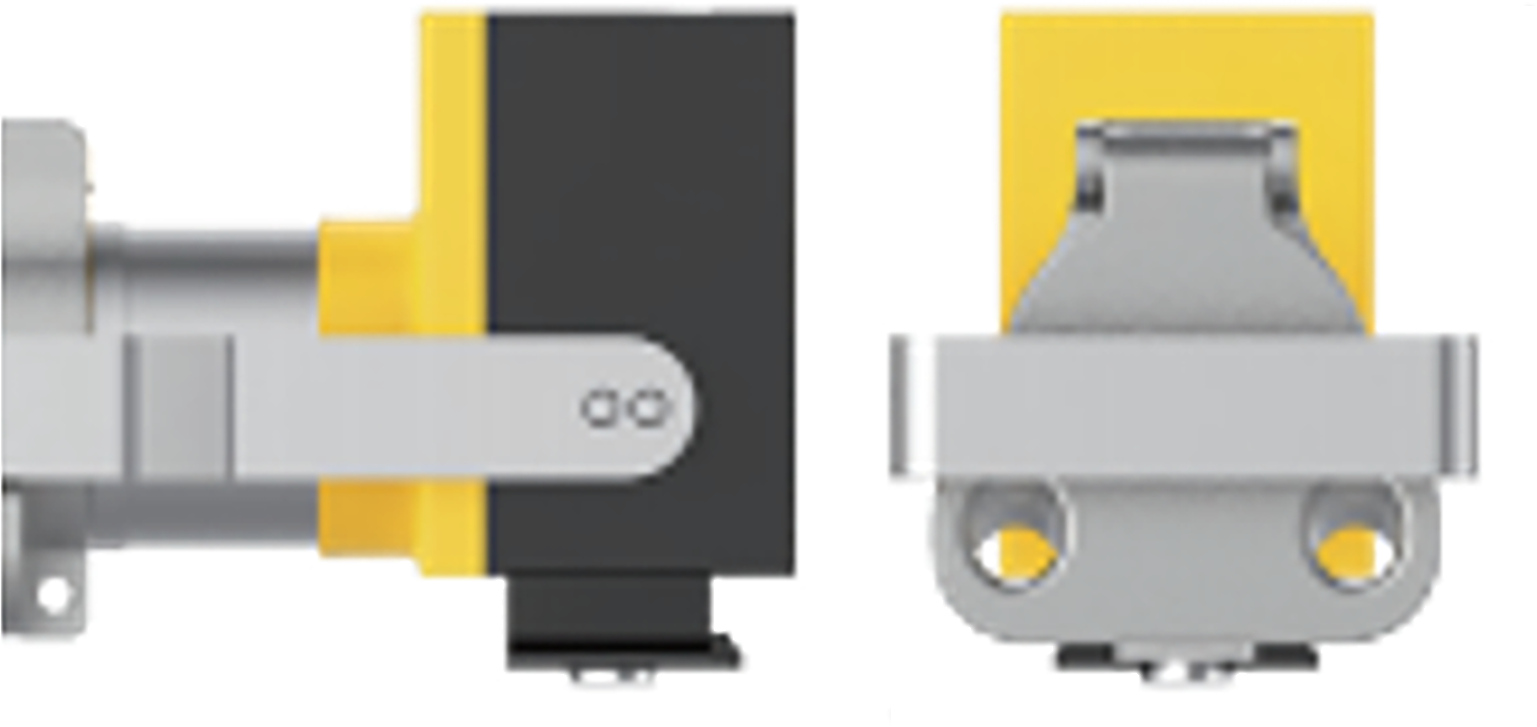

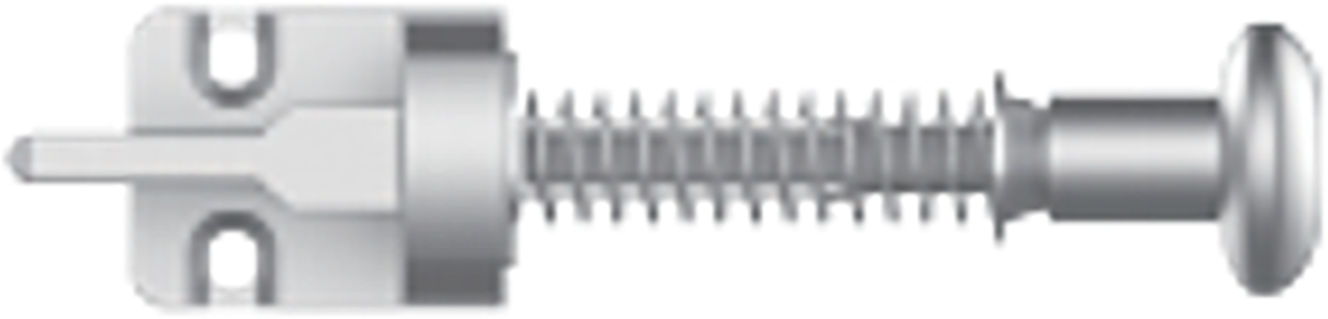

![]() | 配件 1:锁头与锁柄 可以适用于铰链门或平移门的应用 不锈钢铸件材质 承受力:2500N |

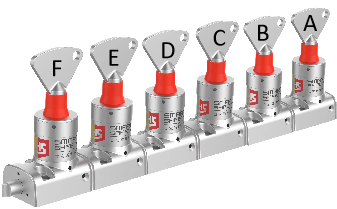

![]() | 配件 2:安全钥匙适配器 该装置能确保安全钥匙未归位的情况下,机器 / 设备不可以被意外重启。能防止操作人员被意外锁在防护区内 可与其他安全钥匙适配器一起叠加或组合使用(多人作业) 可以与立宏联锁系列产品同时集成一个联锁系统 一个安全门上最多可选用 5 把安全钥匙适配器 |

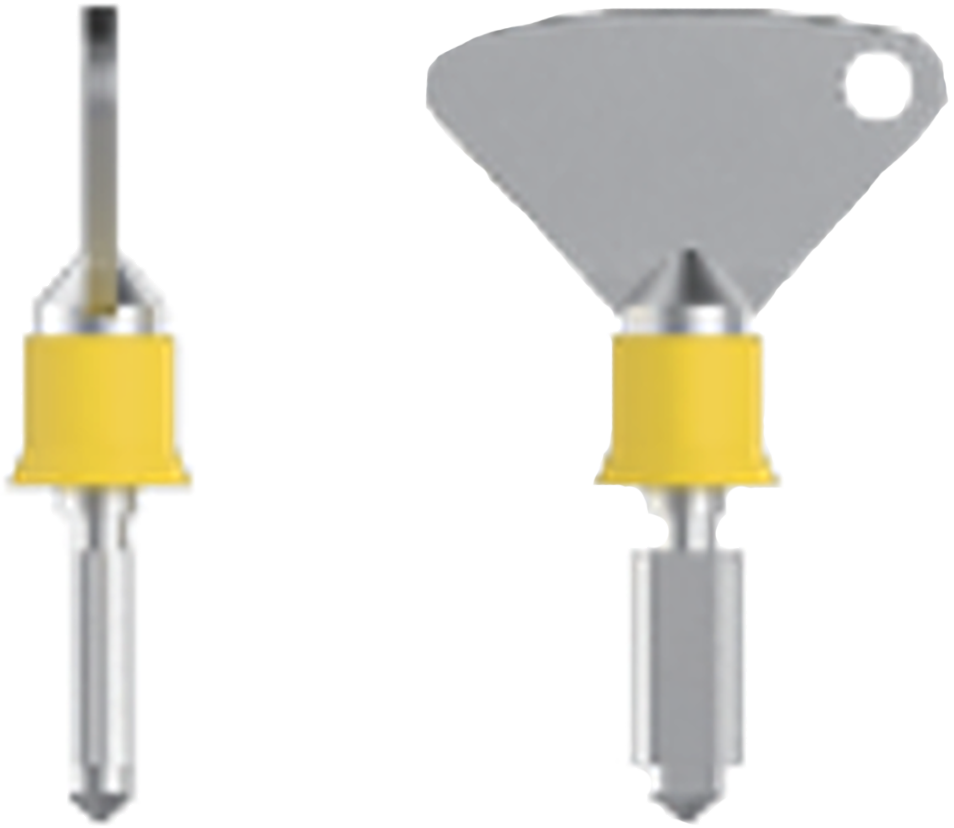

![]() | 配件 3:安全门截留钥匙 编码能力多达 200000 种不同组合 可配有万能锁芯 提供刻字服务 |

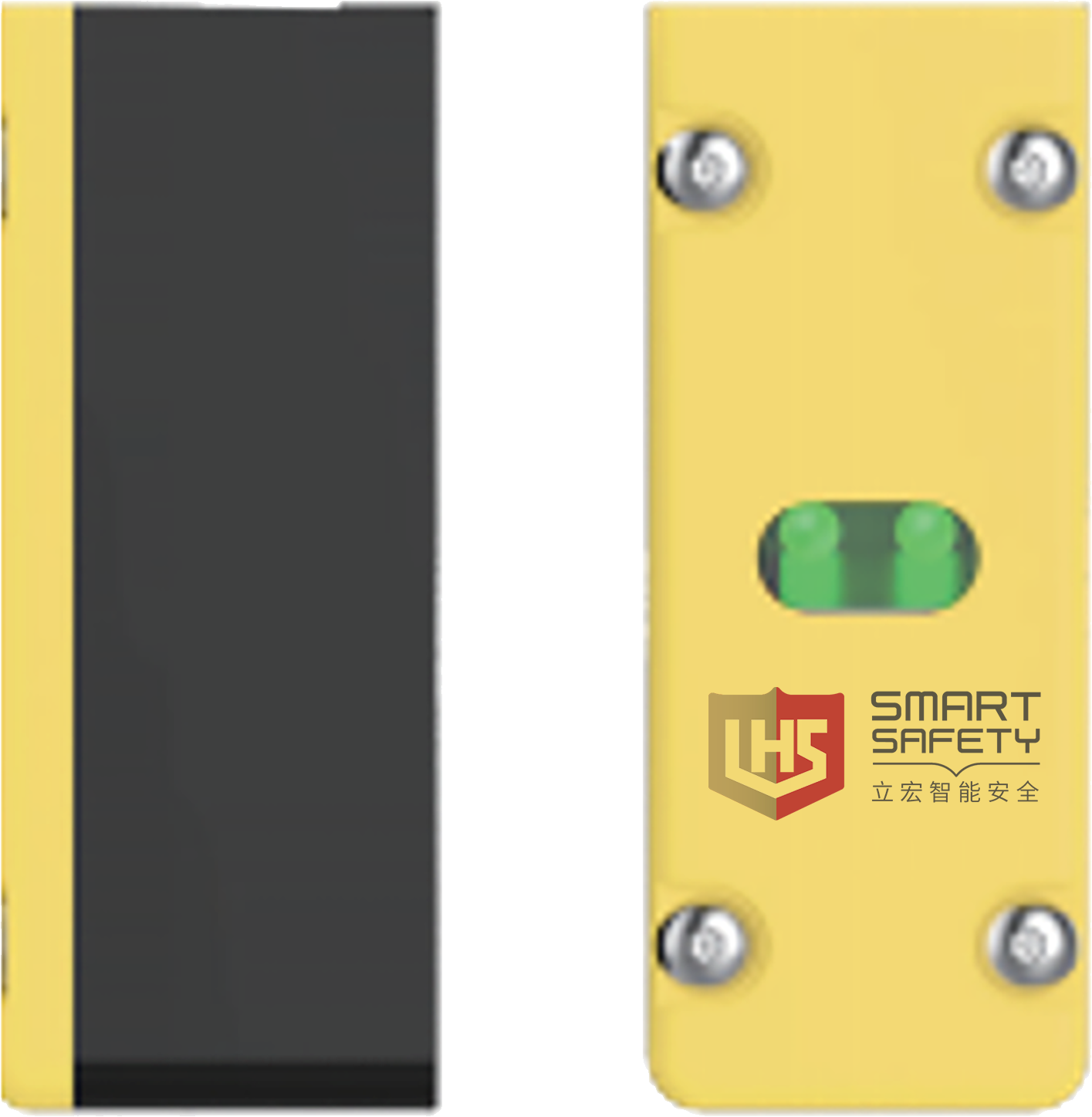

![]() | 配件 4:安全门开关锁体 双安全回路用来实现机器运行与安全门的联锁 适用于需要频繁进出并且无需停止时间的机器 非电磁线圈控制 指示灯可辨别安全门的状态 提供内部接线端子、快捷电缆、安全总线接口 控制电压 24VAC/DC 48VAC/DC |
▊ | 技术参数 |
材质 | 锌合金 BSEN 12844标准 不锈钢 BS3146 标准 |
表面喷漆 | 光泽的聚酯粉末涂层 |
颜色 | 红色,黑色,不锈钢 |
防水等级 | IP67 |
操作力 | 0.5N |
锁定力 | 2500N |
机械部分寿命 | >1000000次 |
适用温度 | -5℃到 +40℃ |
主开关 | 正极断开 |
控制电流 | 3A |
开关电压 | 48V |
开关触点 | 4NC/2NO,2NC/1NO,2NO/2NC |
触点材质 | 90%银,10%镍 |
▊ | 技术描述 |
该产品配置有如下功能: |
•手柄式锁舌+锁头:集成操作手柄,无需额外安装门把手,允许防护门的偏移或变形,锁头朝向可在4个90°的方向进行调整 •安全门开关锁体: 提供双安全回路, 提供 LED状态指示 •强制安全钥匙:拔出安全钥匙方可解锁锁舌,携带安全钥匙进入危险区域内部, 确保设备无法被其他人意外启动 |
状态指示灯说明: |
•正常生产时安全门关闭,指示灯不亮 •打开安全门后,红色指示灯亮起 |
▊ | 外开 尺寸单位:mm |
![]() |

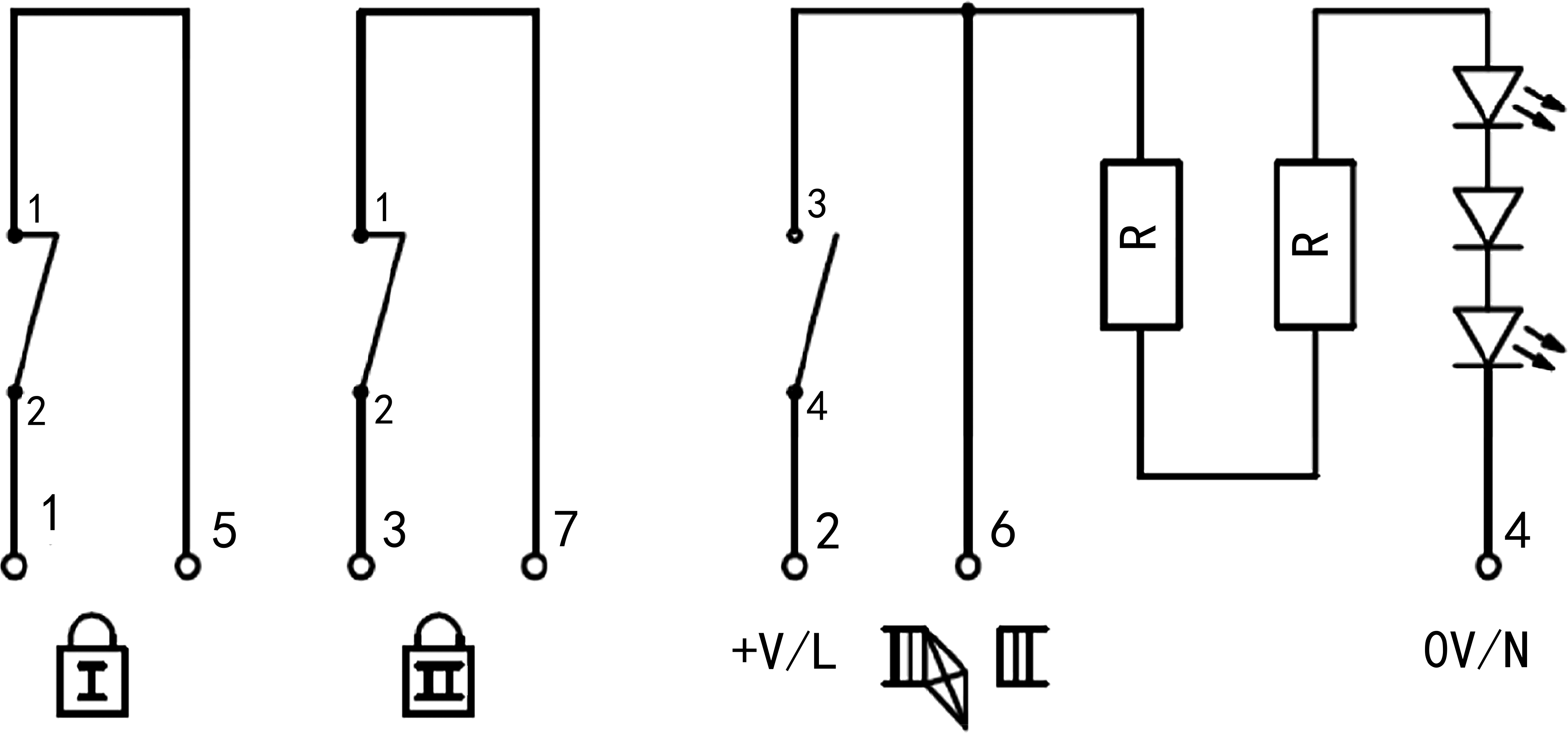

▊ | 电路示意图 |
下图为锁舌插入时的电路示意: |
端子定义: 1、5号端子:安全回路 1,当安全门被打开时,此回路 由常闭变为常开 2 号端子:24V 3、7 号端子:安全回路 2,当安全门被打开时,此 回路由常闭变为常开 4 号端子:0V 6 号端子:当安全门打开后,此触点电压为 24V |
▊ | 应用范例 |

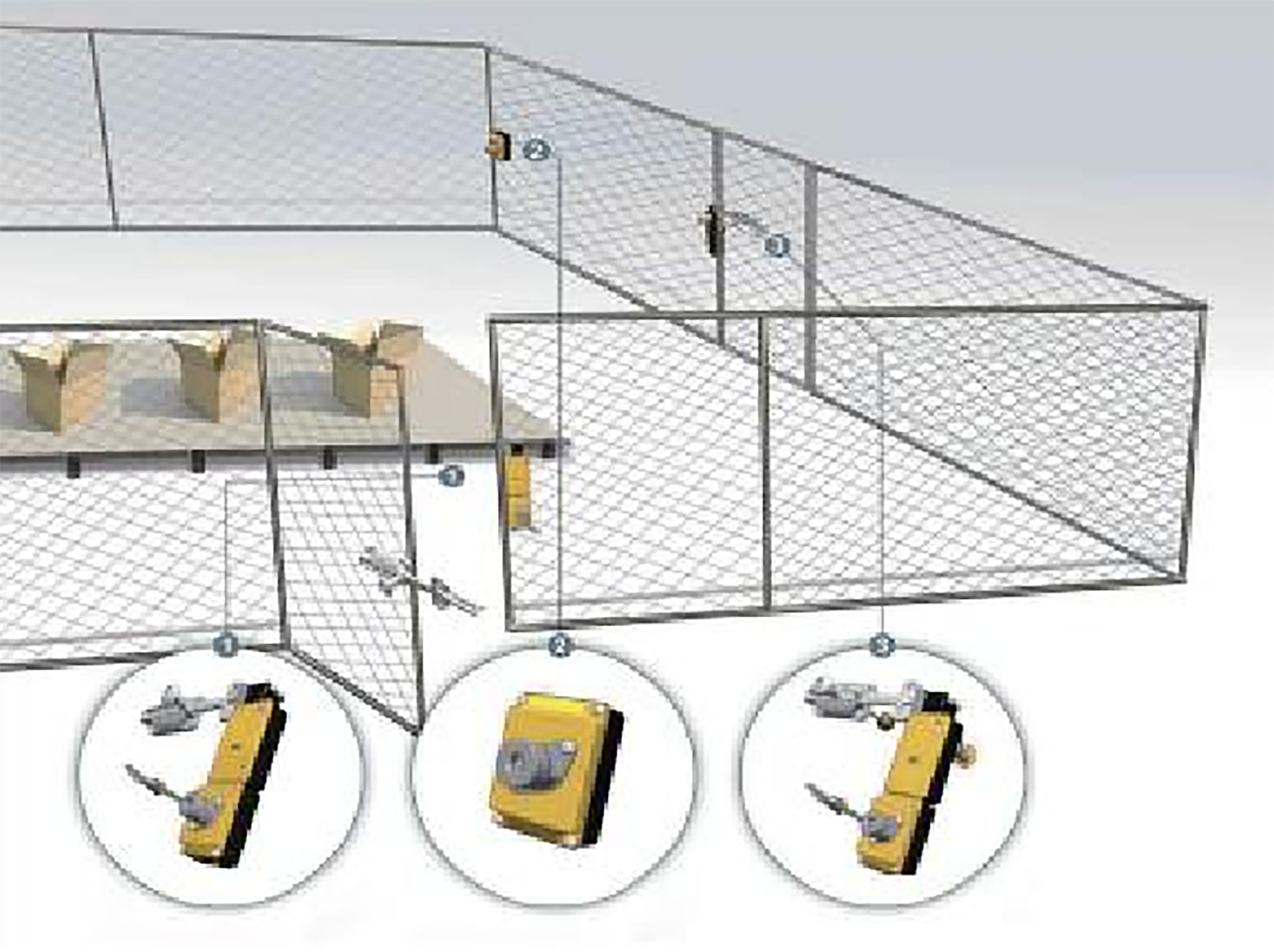

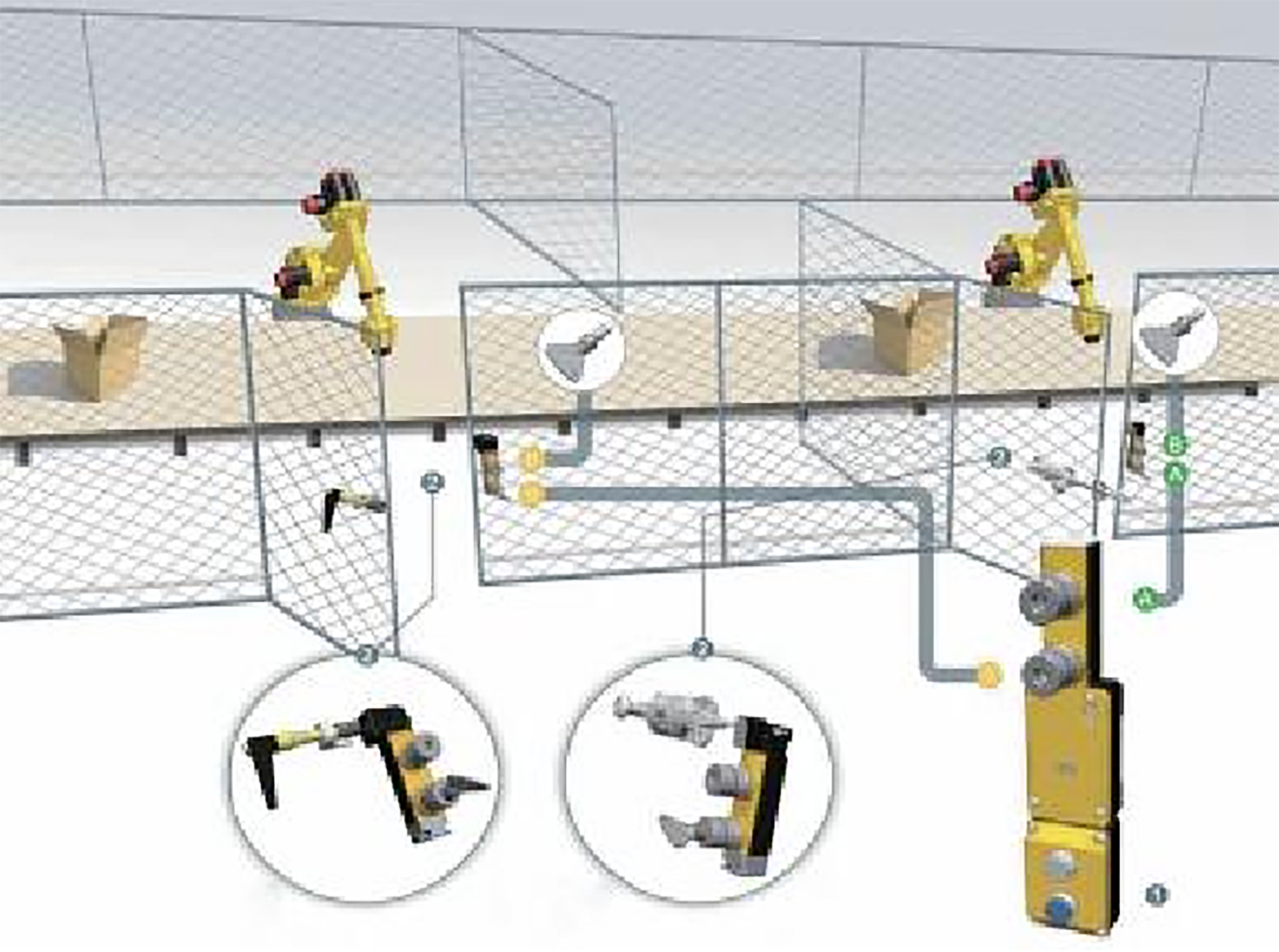

D3SL-Y系列应用范例 A 本案例中 D3SL-Y产品为机器人安全防护领域提供了机械电子解决方案。 1.按下进入命令按钮, 机器设备停止。 电磁线圈 控制的锁限定钥匙只有在防护区或机器处于安全 状态下才能释放(黄色 LED指示灯显示状态) 两把安全钥匙 A可以拔出,同时在红色 LED指示灯显示状态。 2.钥匙 A用来锁门,此时释放出安全钥匙B。钥匙B作为安全钥匙带入防护区内防止人员被锁入或机器意外重启。 反序操作可安全重启机器。 |
![]() |
D3SL-Y系列应用范例 B 本案例中具有潜在危险的安全防护区内带有一调试开关。 1.转动并拔出任一POK钥匙开关上的钥匙, 机器完成工作循环后停止,此时电磁线圈接通后可进入防护区域。 操作员可带安全钥匙进入防护区域以防 止机器重启。 2.将钥匙插入在防护区内的 POD钥匙开关, 启动安全调试模式。 3.LOK内部释放装置可从内部打开防护区域以防止人员被误锁入防护区。通过击打锁体上的内部 释放按钮, 锁舌从锁头中释放,门可以从内部打开。 |
![]() |
▊ | 常用应用组合 |
交换盒 可根据现场不同的要求,定制 | 钥匙联锁开关 单人操作,取出钥匙钥匙旋转断能。钥匙取出后才可以开 | 钥匙联锁开关 多人操作 A钥匙旋转断能 顺序取出其他钥匙,D钥匙取出才可开关 |
![]() | ![]() | ![]() |
选型: 机械联锁开关可根据不同的逻辑方式搭配使用,所以选型时,请联系相关销售人员,配合选型 |
