产品系列

LSJT2

产品型号

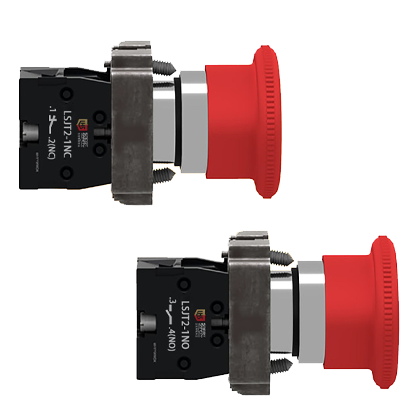

LSJT2-1NC

LSJT2-1NO

机械电气参数

产品类型

紧急按钮

简介

产品（非零部件）

边框材料

镀镍金属

固定圈材料

Zamak

安装直径

22.5 mm

操纵头类型

Mushroom

每件单独销售数量

1

机械电气参数

操作头类型

旋转复位

复位

旋转复位

操纵杆外形

红色 蘑菇头 Ø 40 mm, 未标记

ISOn°1端子

(11-12)NC

操作头或镜片颜色

红色

产品适用范围

ZB2..C

触点类型

1NC

触点动作

慢断

触线使用

标准触头

强制打开

带NC触头符合IEC60947-5-1附录K

机械电气参数

运作传播

2.0 mm (NC更改电气状态) 5.0 mm (总行程)

机械寿命

300000 次

接线能力

螺栓紧固,<=2x1.5mm²withand without cable ends

螺栓紧固,<=1x2.5mm²withand without cable ends

螺栓紧固,>=1x0.5mm²withand without cable ends

快速接线端子,连接型号: 6.3 mm

紧固扭矩

0.8…1.0 N.m

螺丝头形状

交叉兼容Philipsno1螺丝刀

交叉兼容pozidrivNo1螺丝刀

一字槽兼容平Ø4mm螺丝刀

一字槽兼容平Ø5.5mm螺丝刀

触点材料

银合金(银/镍)

短路保护

10A gL 熔断器类型 gG 符合IEC 60947-5-1

约定发热电流 [Ith]

10A 符合 IEC 60947-5-1

额定绝缘电压 [Ui]

600V （污染等级3)符合IEC 60947-1

额定冲击耐受电压 [Uimp]

6kV 符合 IEC 60947-1

额定工作电流 [Ie]

3A在…上240V,AC-15,A600符合IEC 60947-5-1

0.27A在…上250V,DC-13,Q600符合IEC60947-5-1

电气寿命

1000000次, AC-15,3A在…上240V, 工作额定值<3600 次/小时,负载系数: 0.5符合IEC60947-5-1 附录C

1000000次, DC-13,0.27A在 … 上250V, 工作额定值 <3600次/小时,负载系数: 0.5 符合IEC60947-5-1附录 C

电气可靠性

Λ< 10exp(-6)在 … 上5V,1mA 清洁的环境中符合 IEC 60947-5-4

Λ< 10exp(-8)在 … 上17V,5mA 清洁的环境中符合 IEC 60947-5-4

高度

40 mm

宽度

40 mm

深度

74.5 mm

净重

0.095 kg

操作员类型

机械锁定
