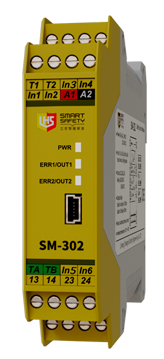

SM-302 可编程安全控制器



      作为安全回路最重要环节,安全控制器/安全PLC已经越来越多的被人们所认知,但是在使用的过程中,仍然有很多使用者困惑,安全继电器和普通继电器到底有哪几方面的区别,在此和大家进行分享。众所周知,安全设计的理念我们一定要记住三个词:

(1)冗余

(2)相异

(3)自检测

        如何架构安全回路可靠性达到PLd以上,安全控制器必不可少成为重要环节,安全回路由安全输入,安全控制,安全输出组成子系统,而安全控制《包含 安全继电器,安全控制器,安全PLC等》实现安全控制功能,设计人员根据输入端产品数量,匹配不同的安全控制器达到安全回路的可靠性等级


SM-302可编程安全控制器


· 是一款可组态安全控制器,支持多种安全产品元件输入

· 最大支持3组双回路输入
· ISO 13849-1性能指数 PLe
· 内置检测故障的自诊断功能
· Modbus协议通信
· 输入输出故障指示灯

· 安全认证:PL e、Cat: 4


395181ccb7a771e30162f6415dc922a.png产品选型

产品名称

型号

安全输入

安全输出

品牌

可编程安全控制器

SM-302

3CH

2NO

LHS
说 明

最多可输入3组双通道安全产品

编程软件自行定义现场安全产品

官网编程软件下载连接:http://lhsafety.com.cn/showinfo-257-118-0.html


395181ccb7a771e30162f6415dc922a.png安全性能

· 性能等级 (PL):PLe

· 安全类别 (Cat.):Cat.4

· 任务时间 (TM):20年

· 诊断覆盖率 (DC/DCavg):99%

· 安全完整性等级 (SIL):SIL3

· 硬件故障裕度 (HFT):1

· 安全失效分数 (SFF):99%

· 危险失效概率 (PFHd):1.78E-9/h

· 停止级别 (Stop Category):0/1

符合标准EN     ISO13849

符合标准EN     ISO13849

符合标准EN      ISO13849

符合标准EN      ISO13849

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准IEC61508, IEC62061

符合标准EN 60204-1


395181ccb7a771e30162f6415dc922a.png主要技术参数

电源特性

·供电电压:24VDC

·电压范围:20~30VDC

·电流损耗:≤100mA(24VDC)

输入特性

·输入电流:≤10mA(24VDC)

·导线电阻:≤15Ω

·输入设备:急停按钮,安全门,双手按钮,

                   安全光幕,磁性开关等

·输入通道:3

输出特性

·触点数量:2NO(安全输出)

·触点材料:AgSnO2

·触点熔丝保护:10A快,6A慢

·切换容量:5A/230VAC; 5A/24VDC

时间特性

·吸合缓冲时间:≤100ms

·释放缓冲时间:≤30ms

·恢复时间:

         急停操作:≤30ms

         电源失效:≤1000ms

·恢复时间:

         急停操作:≤30ms

         电源失效:≤100ms

·电源短时中断:20ms

通讯特征

·波特率:38.4kbps(固定)

·通讯长度:≤1000m

·组网能力:≤10台


395181ccb7a771e30162f6415dc922a.png环境特性参数

·电磁兼容:符合EN60947,EN61000-6-2,EN61000-6-4

·振动频率:10Hz~55Hz

·振动幅度:0.35mm

·使用温度:-20℃~+60℃

·储存温度:-40℃~+85℃

·相对湿度:10%~90%

·过压等级:Ⅲ

·污染等级:2

·海拔高度:≤2000m

·额定绝缘电压:250VAC

·额定冲击电压:6000V(1.2/50us)

·绝缘强度:1500VAC, 1min

·电气间隙和爬电距离:符合EN60947-1



395181ccb7a771e30162f6415dc922a.png功能应用参数

功能框图

典型应用




输入元件:CH1(急停按钮);CH2(急停按钮);CH3(复位按钮)

控制逻辑:CH1&CH2
复位方式:手动复位
输出延时:0s

安全等级:Cat.4 性能等级:PLe  安全完整性等级:SIL 3



接线示意图
