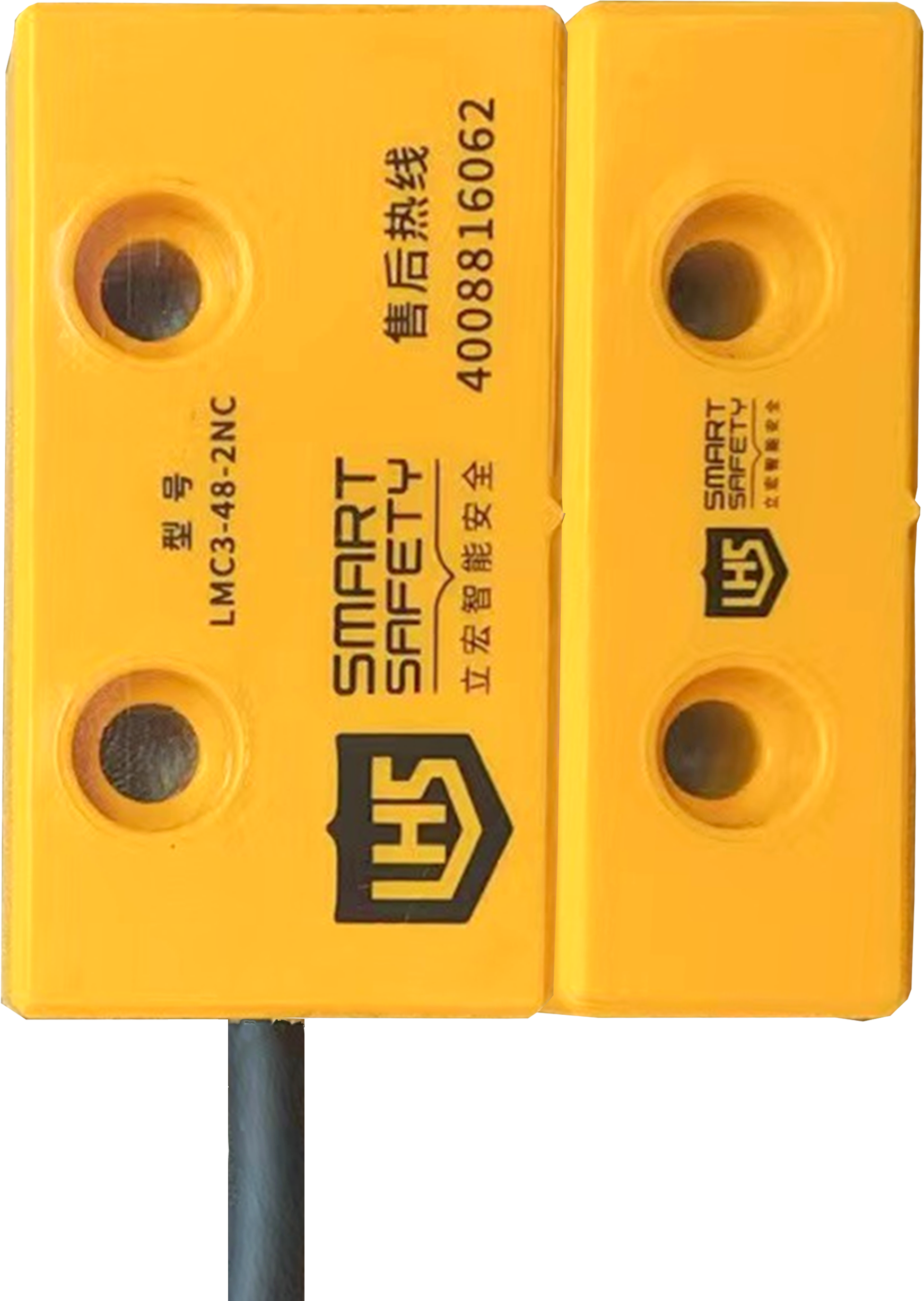

LMC 磁编码非接触安全开关


• 小巧型非接触磁编码开关,易于安装在窄框架结构内

• 宽12毫米,可感应高度偏差公差

• 满足3类标准要求

• 当与双通道安全继电器结合使用时,编码非接触开关可用于提供高达4类和PLe至ISO13849的保护



订购信息


开关型号

触点配置

导管开口/连接器

类型

LMC3-48

2NC

3M直接出线

编码通用型

LMC4-48

2NC

3M直接出线

编码唯一型

说明:

配置LHS安全模块可架构PLd以上安全系统



技术参数

安全等级

安全等级标准

ISO 13849-1, IEC/EN 60947-5-3

安全分类

符合ISO 13849-1的3类开关; 双通道互锁适用于3类或4类系统

输出

安全输出

2个N.C.REEDS

出线方式

直接出线

技术参数

工作距离

导通.Min:8mm;断开.Max:17mm

典型容差

参见对准示意

输出电流(最大)

200mA

响应时间

5ms

防护等级

IP67(可定制IP69K)

操作频率

lHz

工作温度

-10~+55℃

相对湿度

5%~95%

材料

经UL认证的热塑性塑料



外形及安装尺寸

水平对准

偏差在X方向±2mm区间内


偏差在X方向-4mm~-2mm和2mm~4mm区间

Z方向感应距离>17m

垂直对准

偏差在X方向±2mm区间

Y方向感应距离0~8m

Y方向感应距离>17mm



外形及安装尺寸




头部安装方向

7777777777777777777777777.png序号信号定义颜色
1输出A1
2输出A2
3输出B1
4输出B2绿

说明:A1/A2为一组开关输出

         B1/B2为一组开关输出

         如需架构安全回路等级,请使用安全控制器



PLD安全回路接线案例
