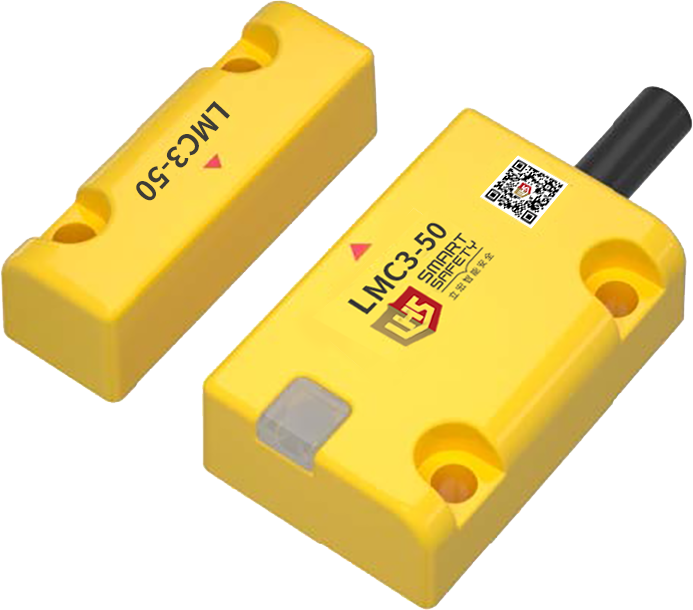

| • 具有检测保密(可提供唯一编码) • 抗干扰性强，安全可靠等特点 •采用安全双通道输出技术可以达到安全等级PLe • 有效的防止漏报或者误报，或者人为非正常触发 • 可配合安全门门使用 |
| 订购信息 |  |
开关型号 | 触点配置 | 导管开口/连接器 | 类型 |
LMC3-50 | 2NC | 6芯直接引线双路PNP输出带级联2M线 |
| 技术参数 |
安全标准 | ISO13849-11EC/EN60947-5-1IEC/EN60947-5-3 |
安全分类 | 符合IS0 13849-1的4类开关/适合PLe/PL |
认证 | CE |
水平工作距离 | 导通,min:10mm |
垂直工作距离 | 导通,min:8mm |
工作电压 | 24V DC±15% |
工作电流 | 150mA |
响应时间 | 60ms |
防护等级 | IP65、IP67(定制) |
操作频率 | lHZ |
工作温度 | -10~+55℃ |
相对湿度 | 5%~95% |
材料 | 抗阻燃级热塑性塑料 |
| 外形及安装尺寸 |
 |  |

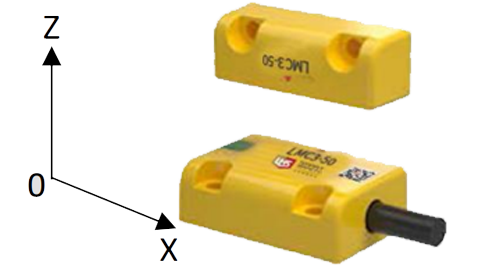

| LMC3-50开关接近方向图 |
 |  |
| LMC3-50开关感应距离 |

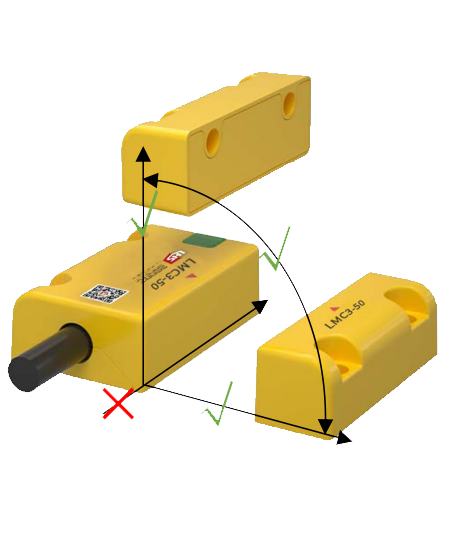

未对准偏差 | 导通 | 断开 | 对准示意 | |

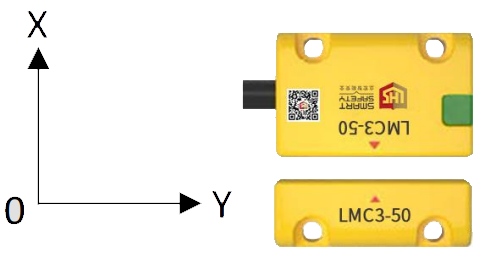

水 平 对 准 | 偏差在X方向±4mm 区间内 | Y方向感应 0~10mm | Y方向感应距离 >25mm |  |
| 偏差在X方向>5mm 以及<-5mm | 不建议使用 | |||

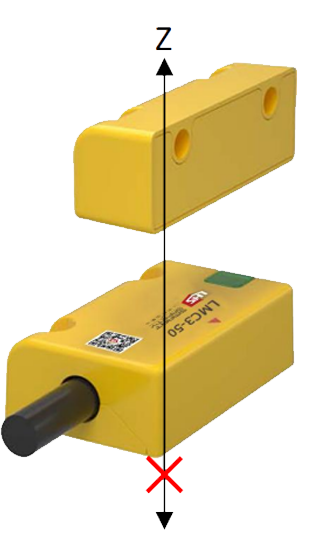

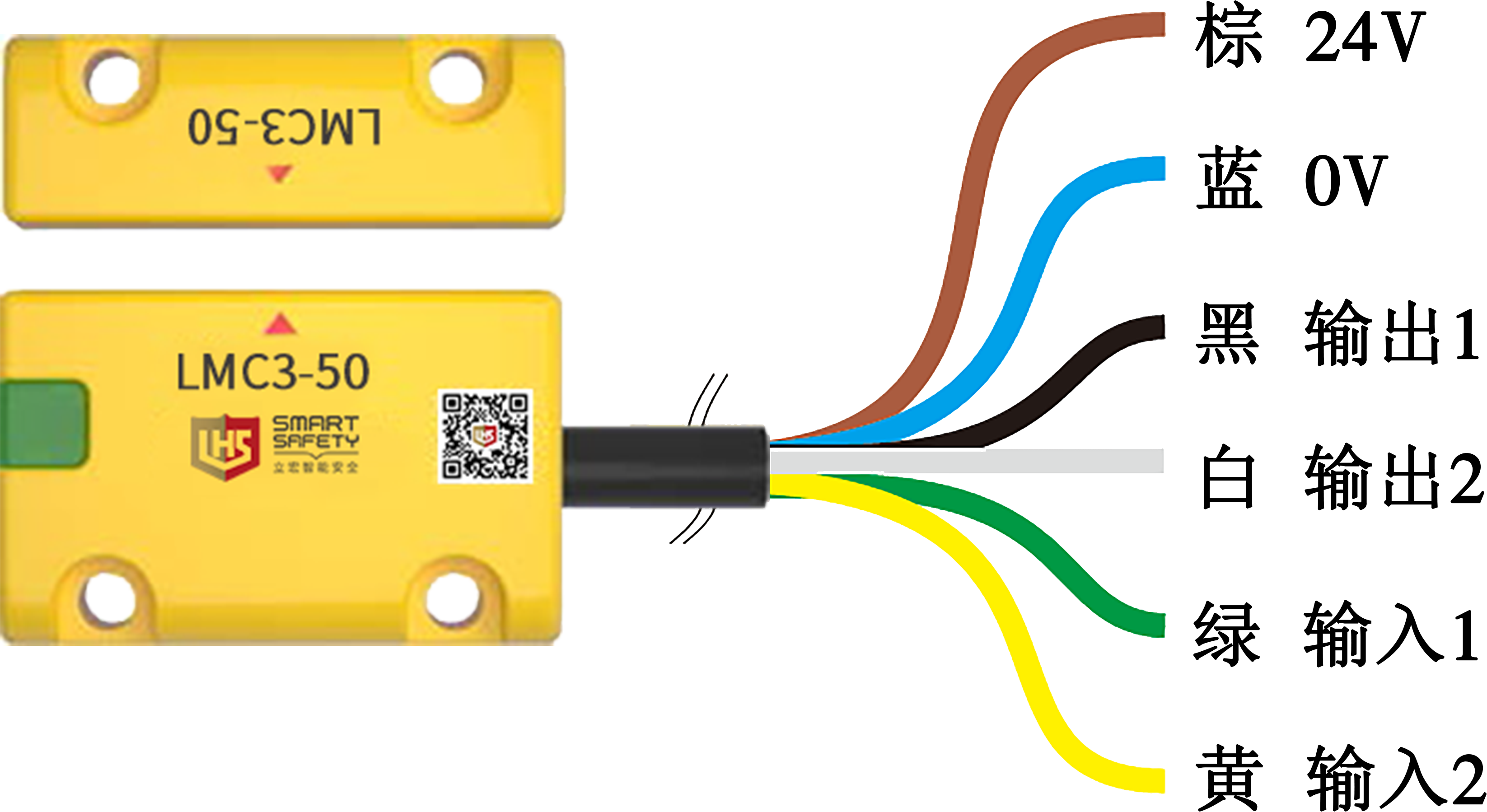

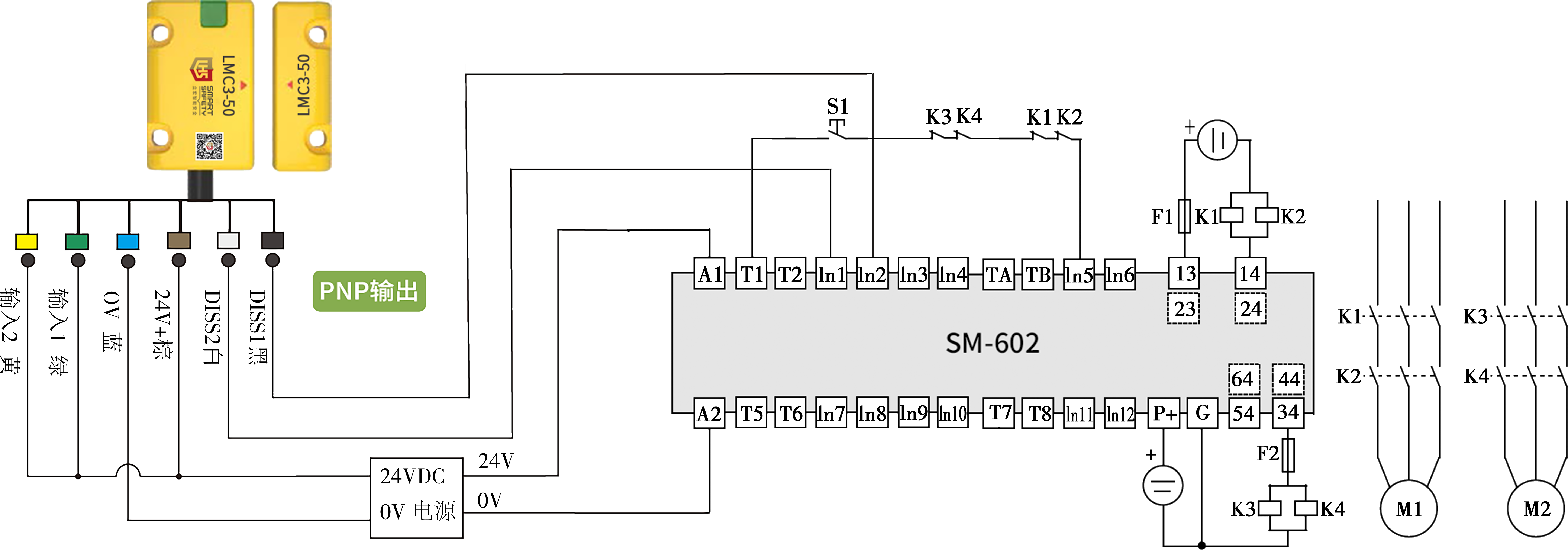

垂 直 对 准 | 偏差在X方向土 4mm区间内 | Z方向感应 距离 0~8mm | Z方向感应距离 >23mm |  |
| 偏差在X方向>5mm 以及<-5mm | 不建议使用 | |||
| 接线图 |
双路输出带级联接线图 | 序号 | 信号定义 | 颜色 | 说明 |
 | 1 | 24V | 棕 | 电源正 |
2 | 0V | 蓝 | 电源负 | |
3 | 输出1 | 黑 | 安全输出1 | |
4 | 输出2 | 白 | 安全输出2 | |
5 | 输入1 | 绿 | 级联输入1 | |
6 | 输入2 | 黄 | 级联输入2 |
| RFID开关与安全继电器模块接线图例（双路输出） |
|
| RFID开关接近方向图 |
LED显示 | 信号状态 | 状态说明 | |
输入 | 输出 | ||
红灯常亮 | 有/无效 | 断 | 无执行器或者未完全对准(通用编码) |
红灯亮1秒再闪2次(交替) | 有/无效 | 断 | 无执行器或者未完全对准(唯一编码) |
红灯4Hz闪 | 有效 | 断 | 输出过载 |
绿灯1Hz闪 | 无效 | 断 | 无输入信号(双路输出不适用) |
绿灯常亮 | 有效 | 通 | 感应正常 |
红绿灯交替闪 | 有效 | 断 | 标签未注册 |
