安全门锁



安全联锁开关选型表




 安全门锁开关



 电磁门锁开关



电磁门锁开关

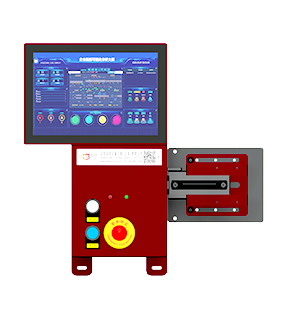

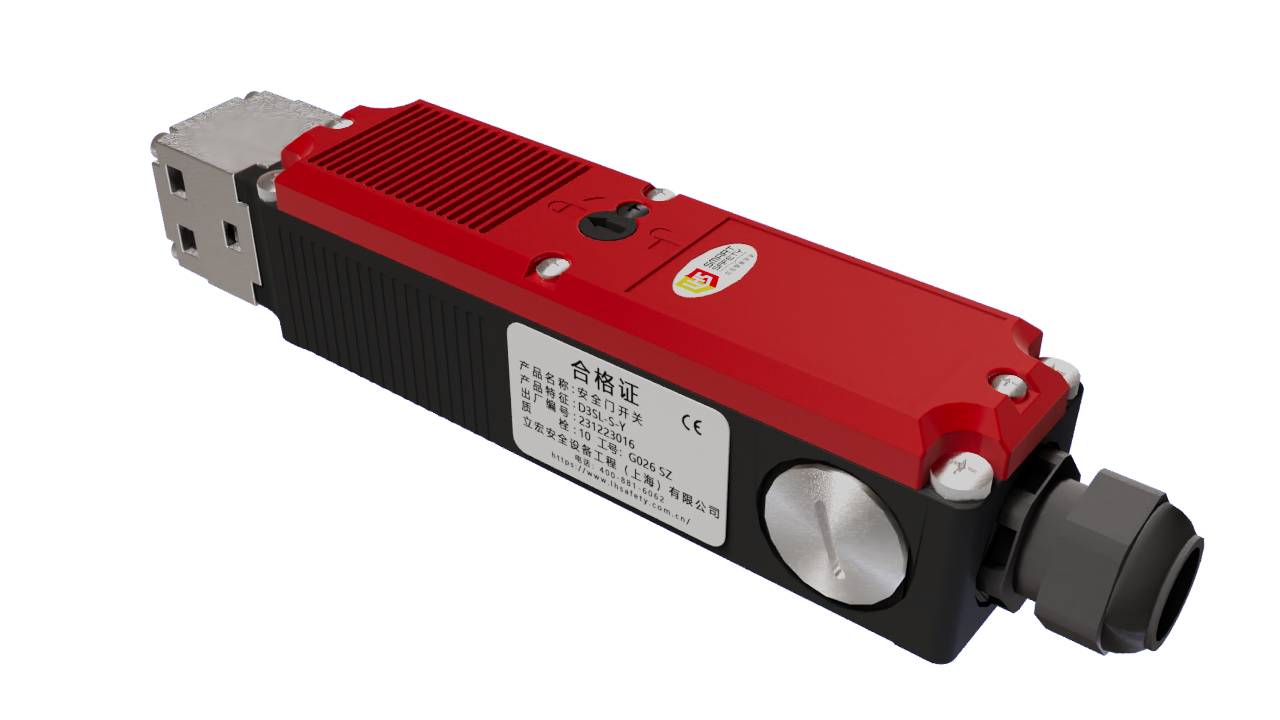

AI智能安全门锁




型号

 D3-B2S

 D3SL

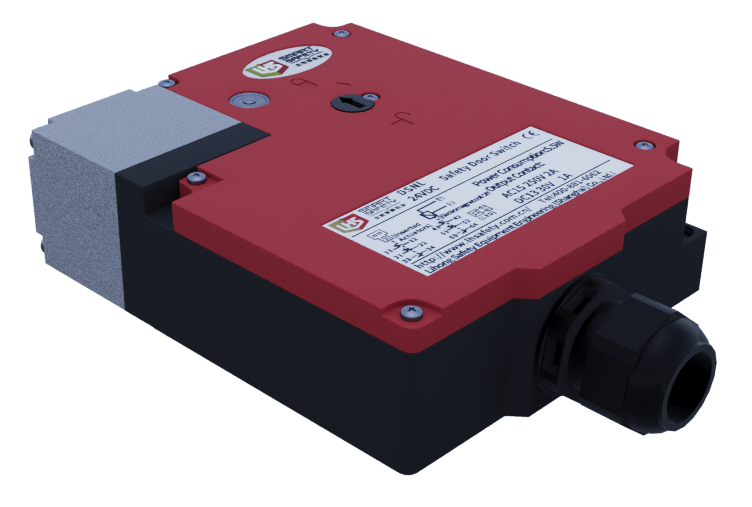

D3NL

AI box-F

触点设置

 2NC/1NO

 2NC +1NO/1NC

 2NC/1NO

 2NC/1NO

外壳

 ABS塑料

  ABS塑料

 ABS塑料

金属

头安装

 4个方向

 4个方向

4个方

 左右方向

锁定力

 50N

 2000N

 2000N

 2000N

防护等级

 IP67

 IP67

 IP67

 IP67



特 征


操作钥匙可调节


24VDC电磁锁定/

机械解锁


门监视


安全认证

安全认证  CE认证



拉绳开关


预警开关


电磁力开关








型号

ER6022

ER1022

SM-KE

FK-CL

触点设置

 2NC/1NO

 1NC/1NO

 1NC/1NO

外壳

金属

ABS塑料

 ABS塑料

头安装


检测传感器


锁定力

 50N


600N

防护等级

 IP67

 IP67

 IP67



特征


操作钥匙可调节




24VDC电磁锁定

/机械解锁




门监视




安全认证

安全认证  CE认证

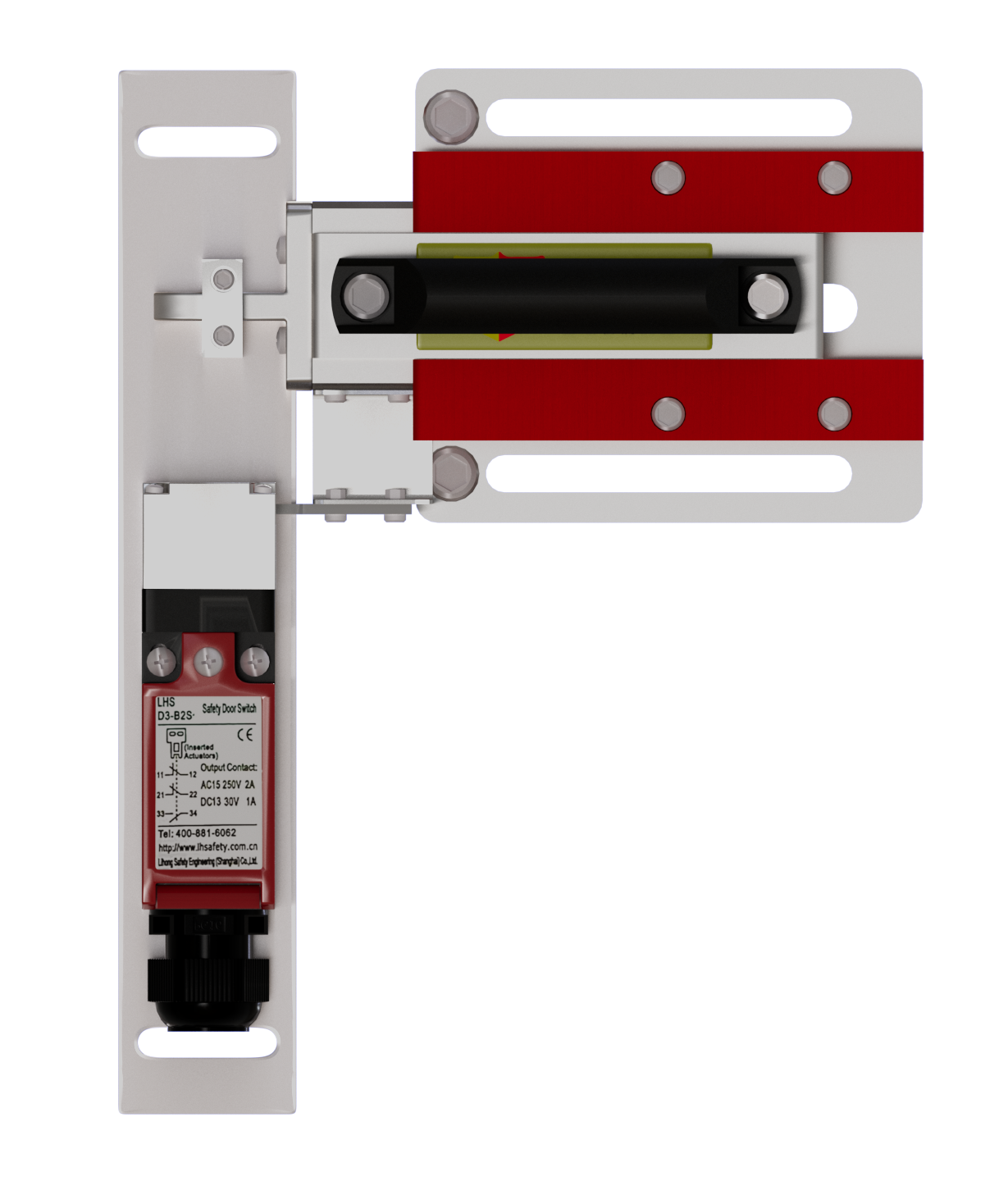

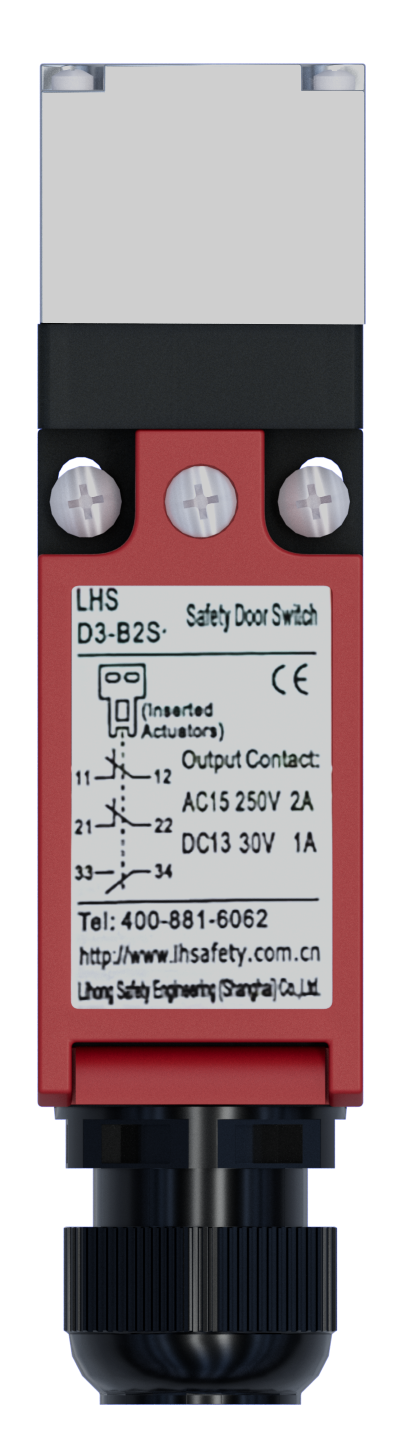

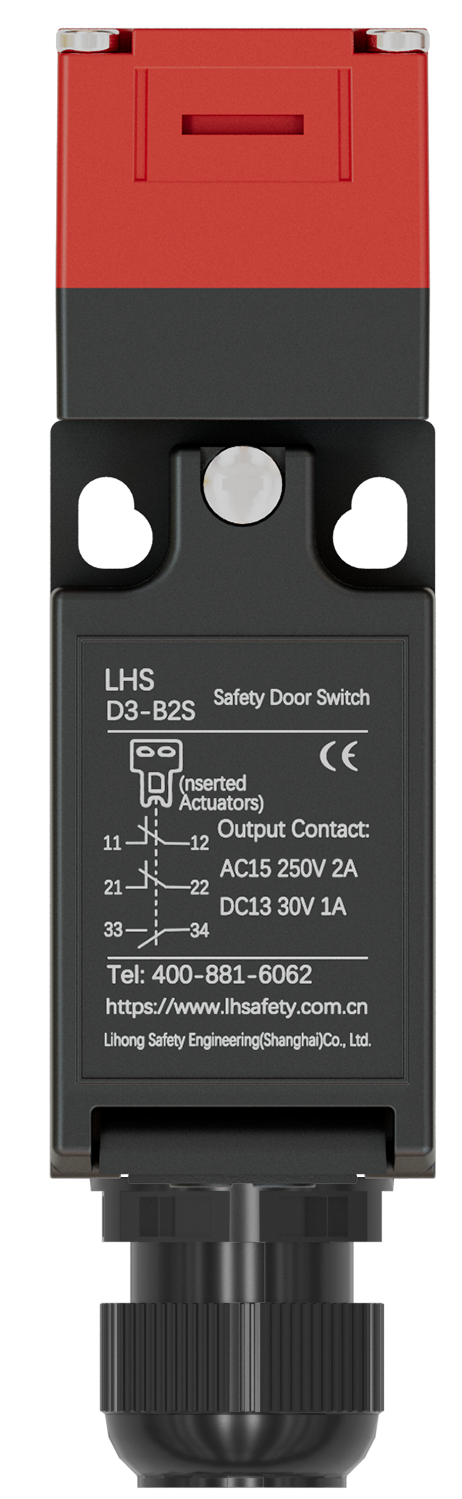

D3-B2S


• 普通门锁开关

• 配置安全回路标准触点:2NC+1NO

• 小型机身,适用于狭小的安装空间

• 金属开关头部,可进行4个方向调整

• 内置3组触点,可完成多种接线方式

• 标配化的触点保证了接触的高可靠



订购信息


开关型号

触点配置

导管开口/连接器

类型

D3-B2S

2NC/1NO


D3-B2S-M

2NC/1NO

M12连接器 防水型

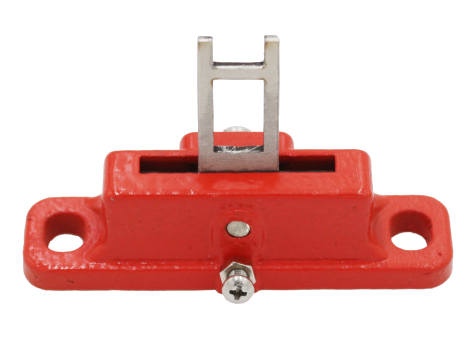

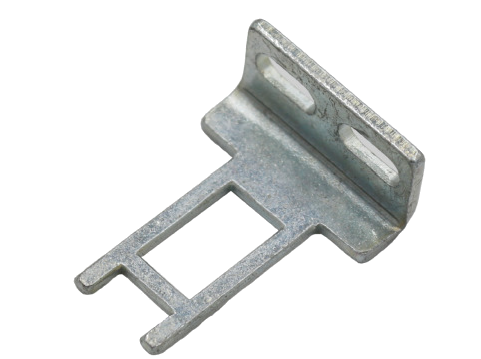

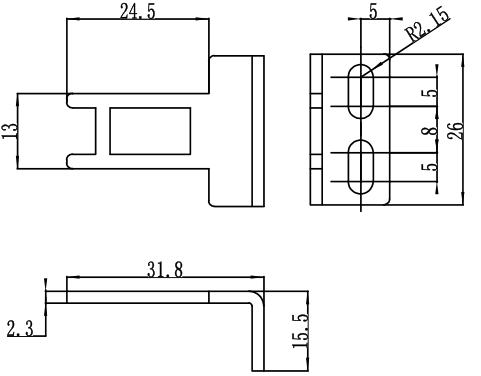

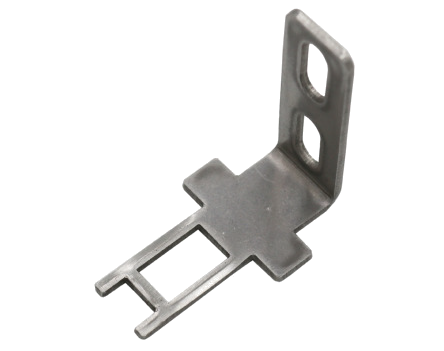

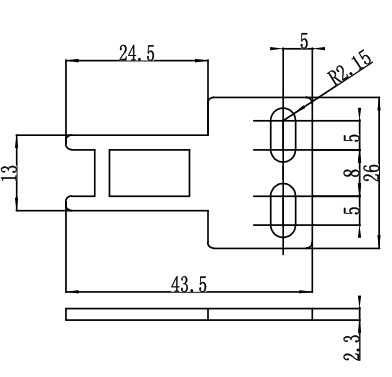

锁舌类型

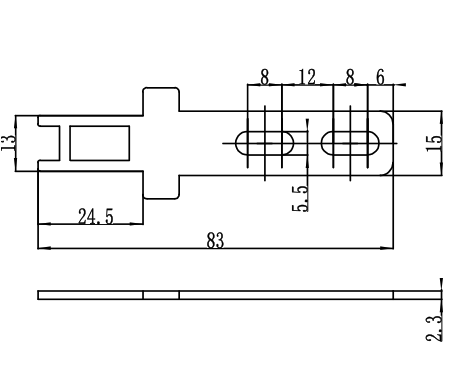

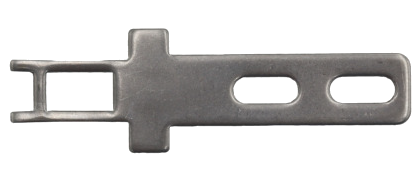

水平安装型K1

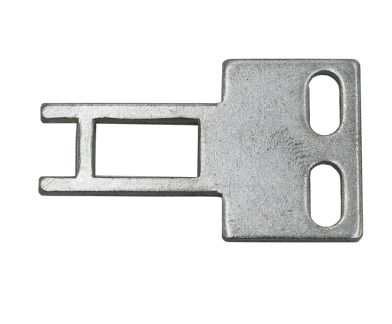

垂直安装型K2

宽型安装型K3

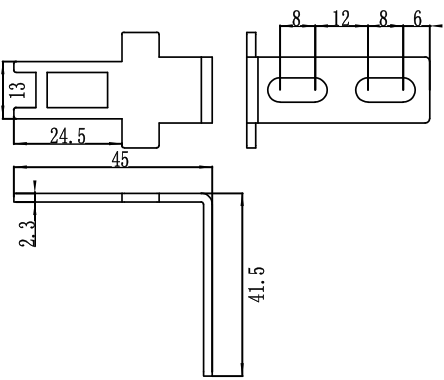

短L型安装型K4

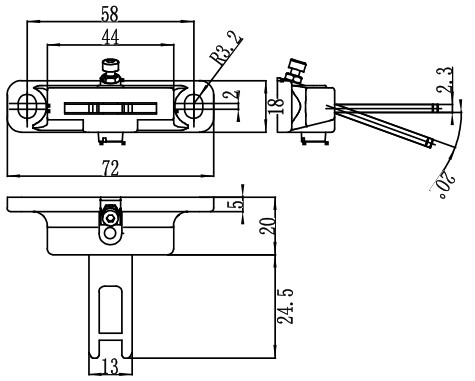

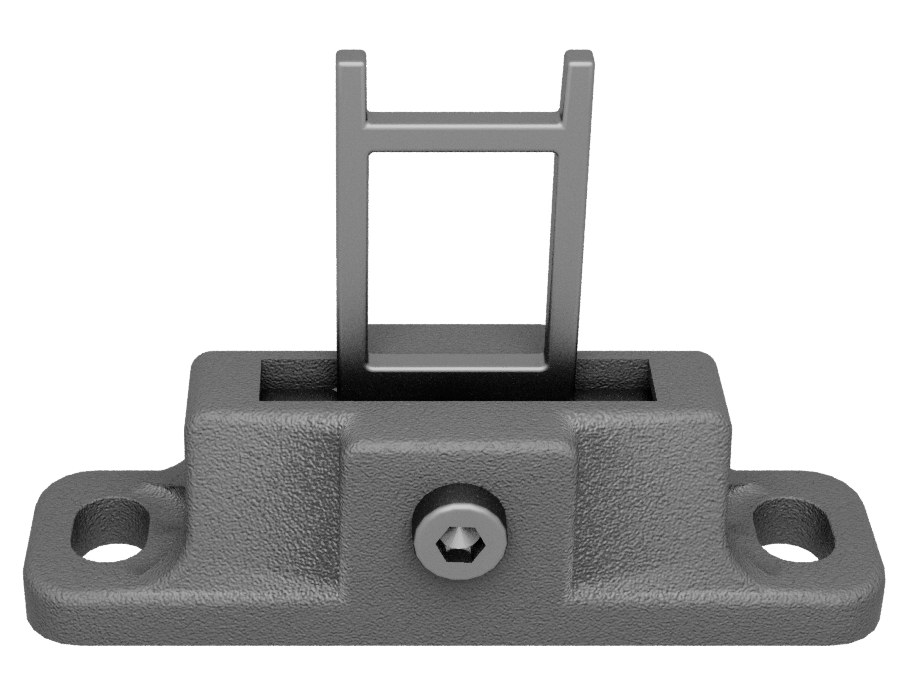

活动型安装型K5







性能

防护等级

IP67(不含诱导口)

寿命*1机械

不少于100万次

电气

不少于10万次(AC-12 250V 4A

不少于100万次(24V AC/DC 100mA)

污染程度(操作环境)

等级3

环境温度

-15~40℃

相对湿度

45-80%



型号和接点构成

型号

接点

接点形式

动作模式

D3-B2S

2NC/1NO


备注

仅NC接点 (11-12) 和 (21-22) 拥有经认证的强制断开机制。

端子 (11-12)、(21-22)、(33-34) 能用作异名极。



外形及安装尺寸

外形及安装尺寸

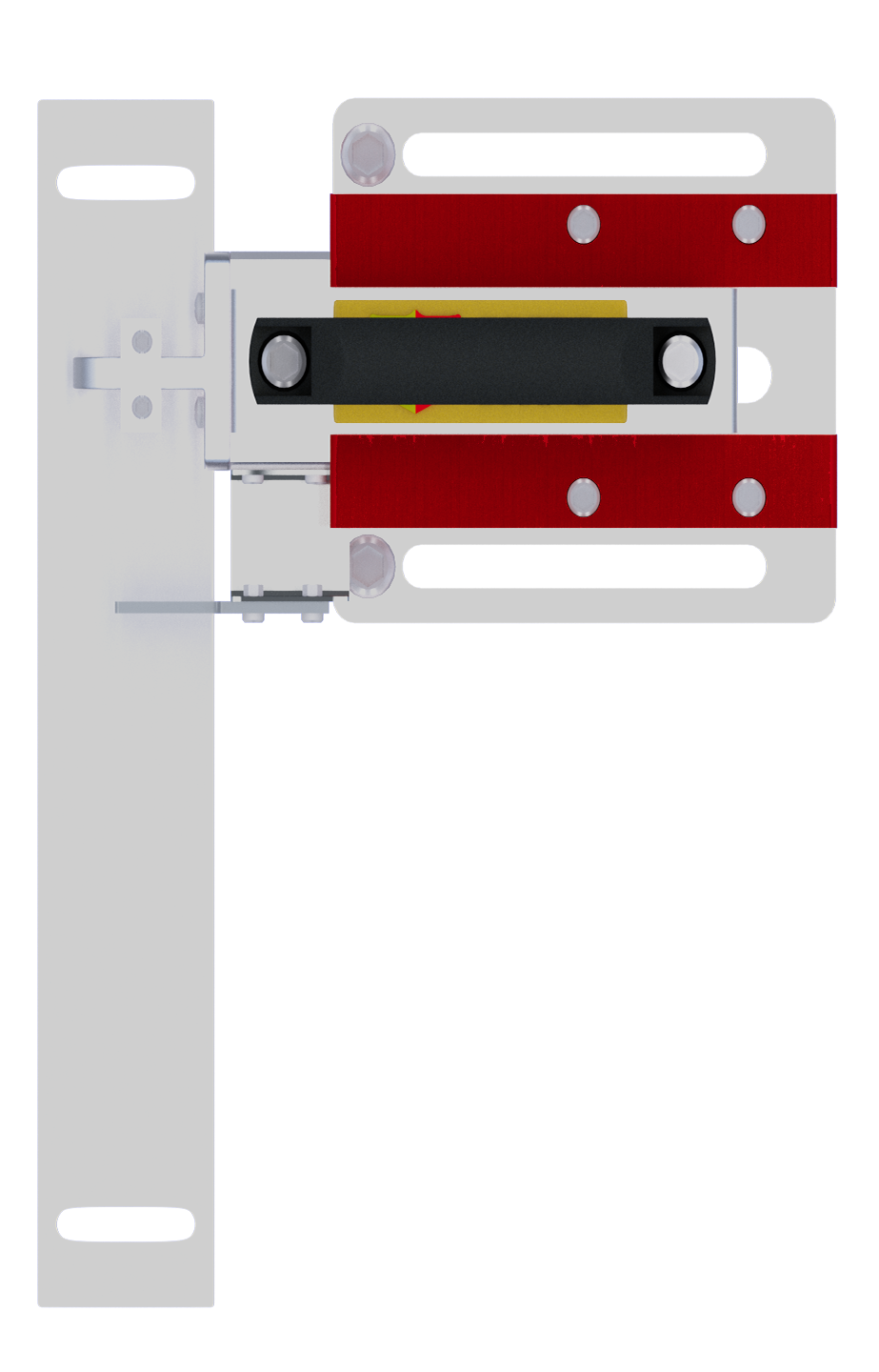

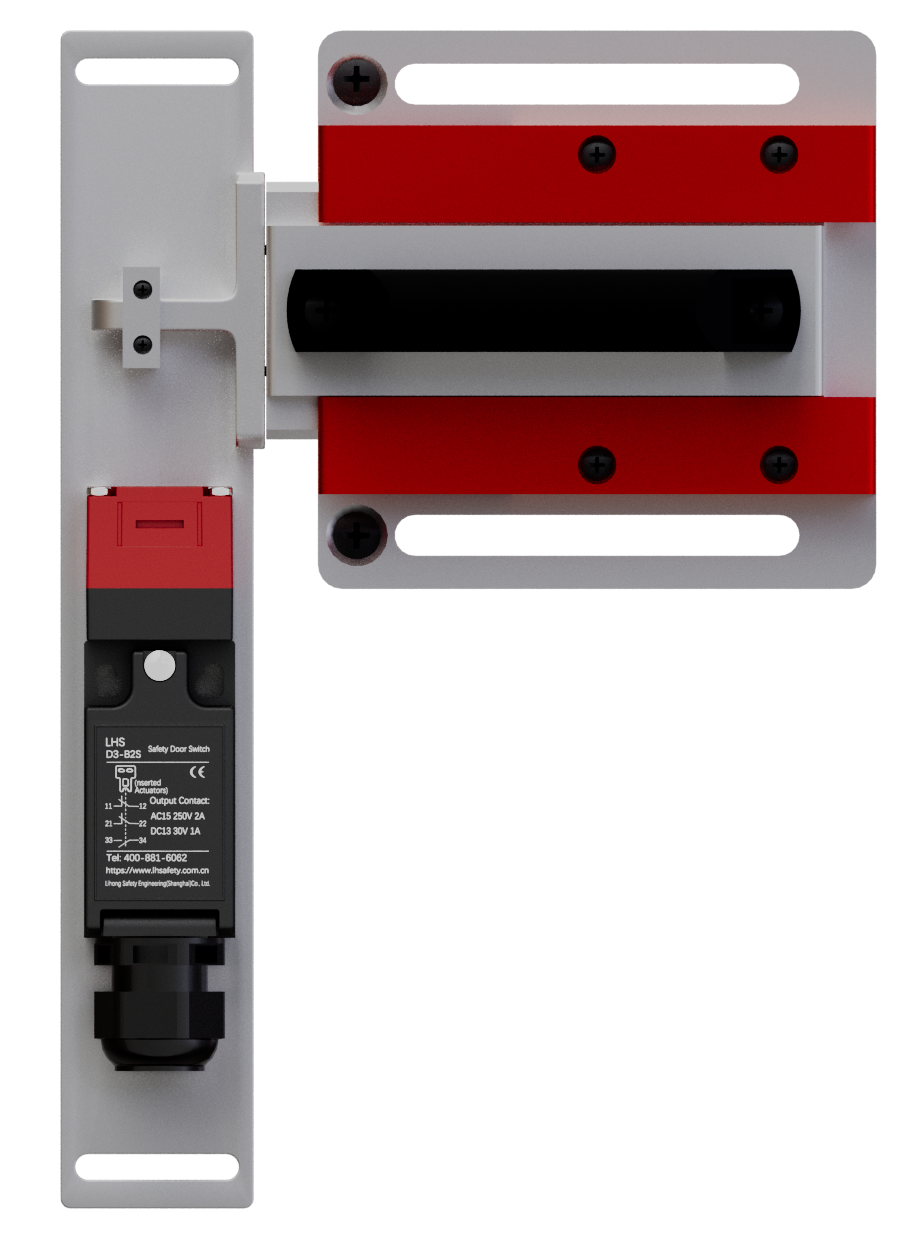

头部安装方向

安装方向

头部更改方向

安全门开关头部可以 更改其安装方向,以适配 更多的安装环境。壳体位 置不变,仅改变头部方向即可。




电路连接示例图


产品名称

型 号

安全输入

输 出

安全继电器

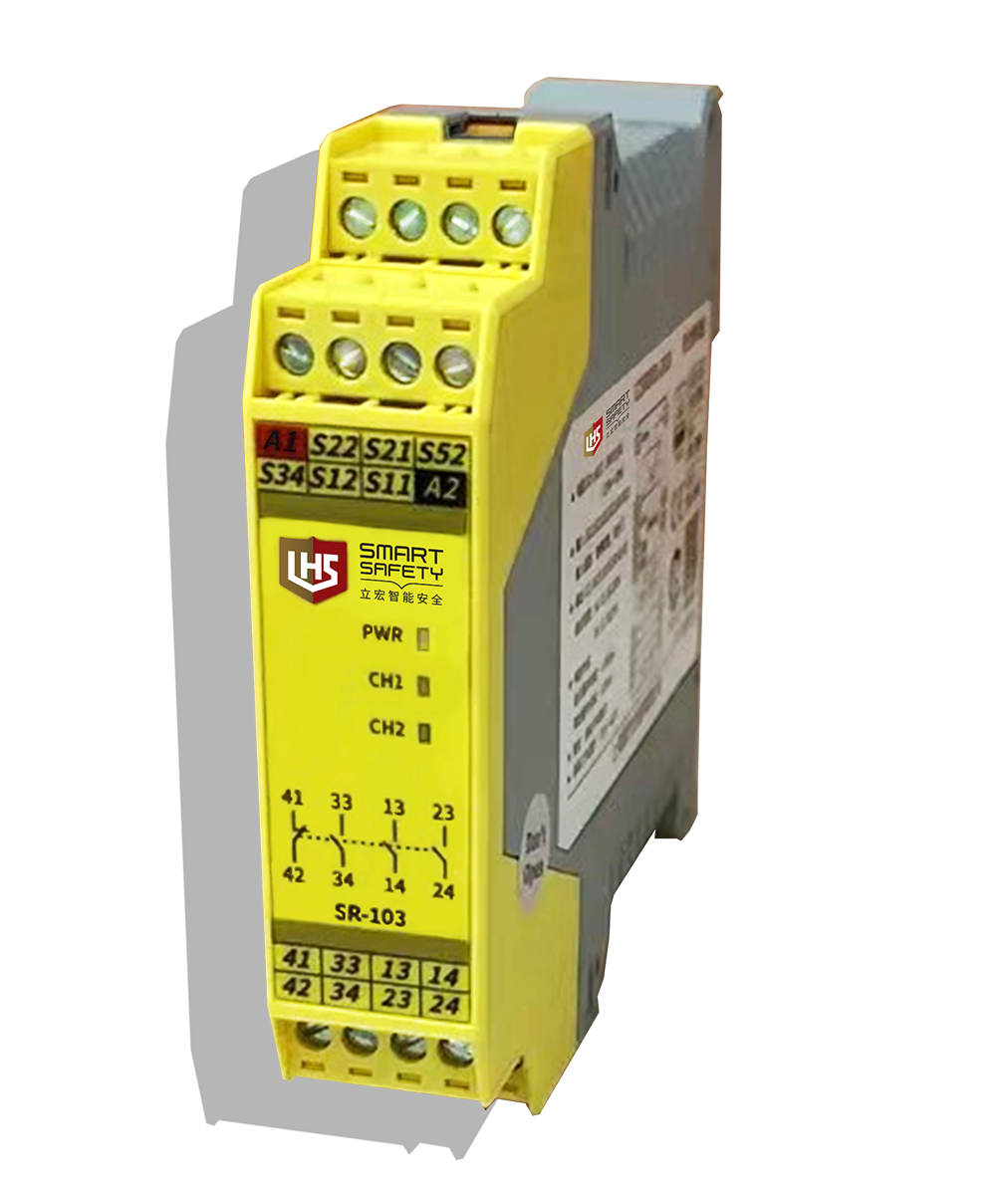

SR103-SM系列

1组安全产品

3N/O+1N/C

安全控制器

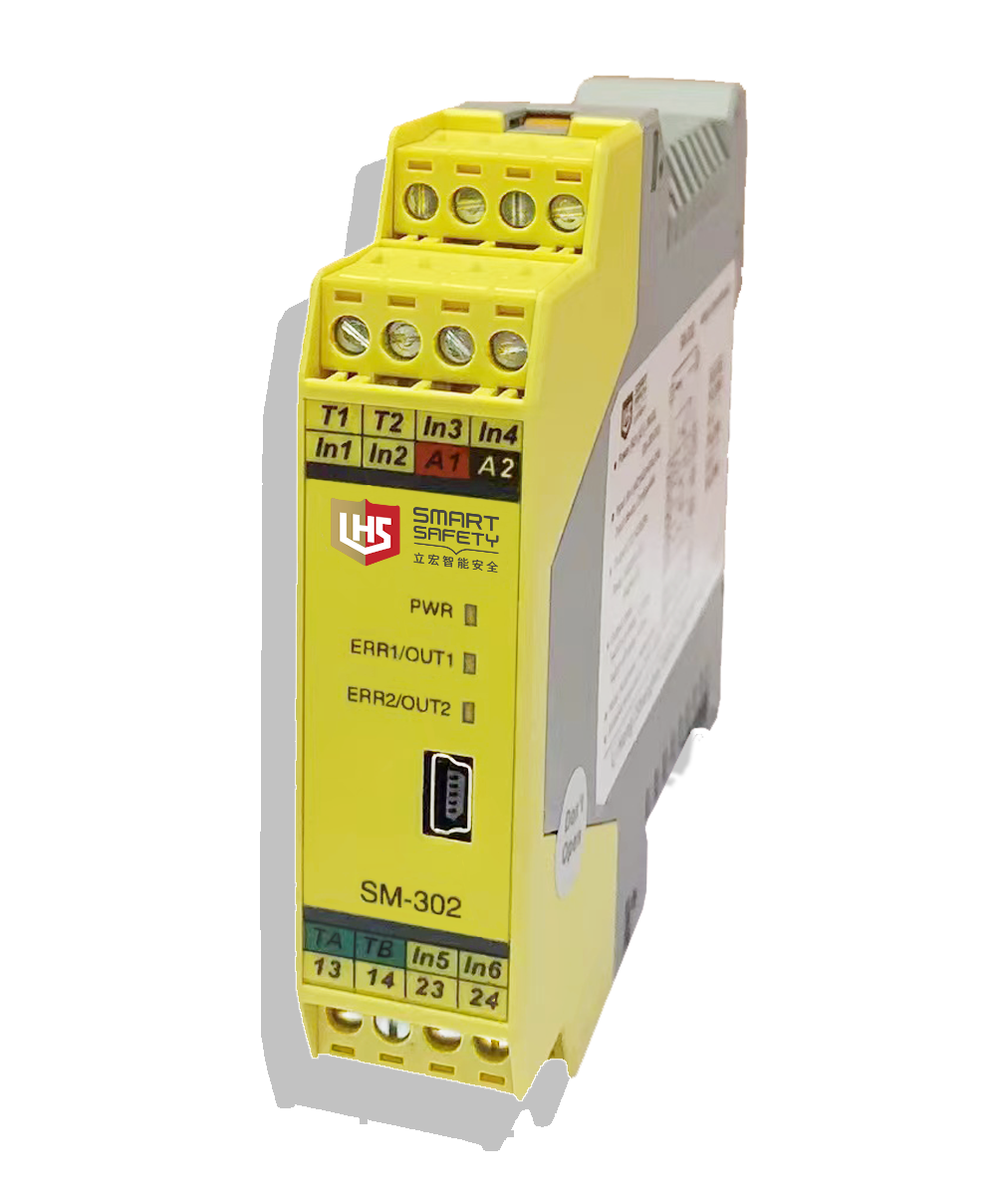

SM302系列

3组安全产品

2N/O

安全控制器

SM602系列

6组安全产品

2N/O+4Tr

安全控制器

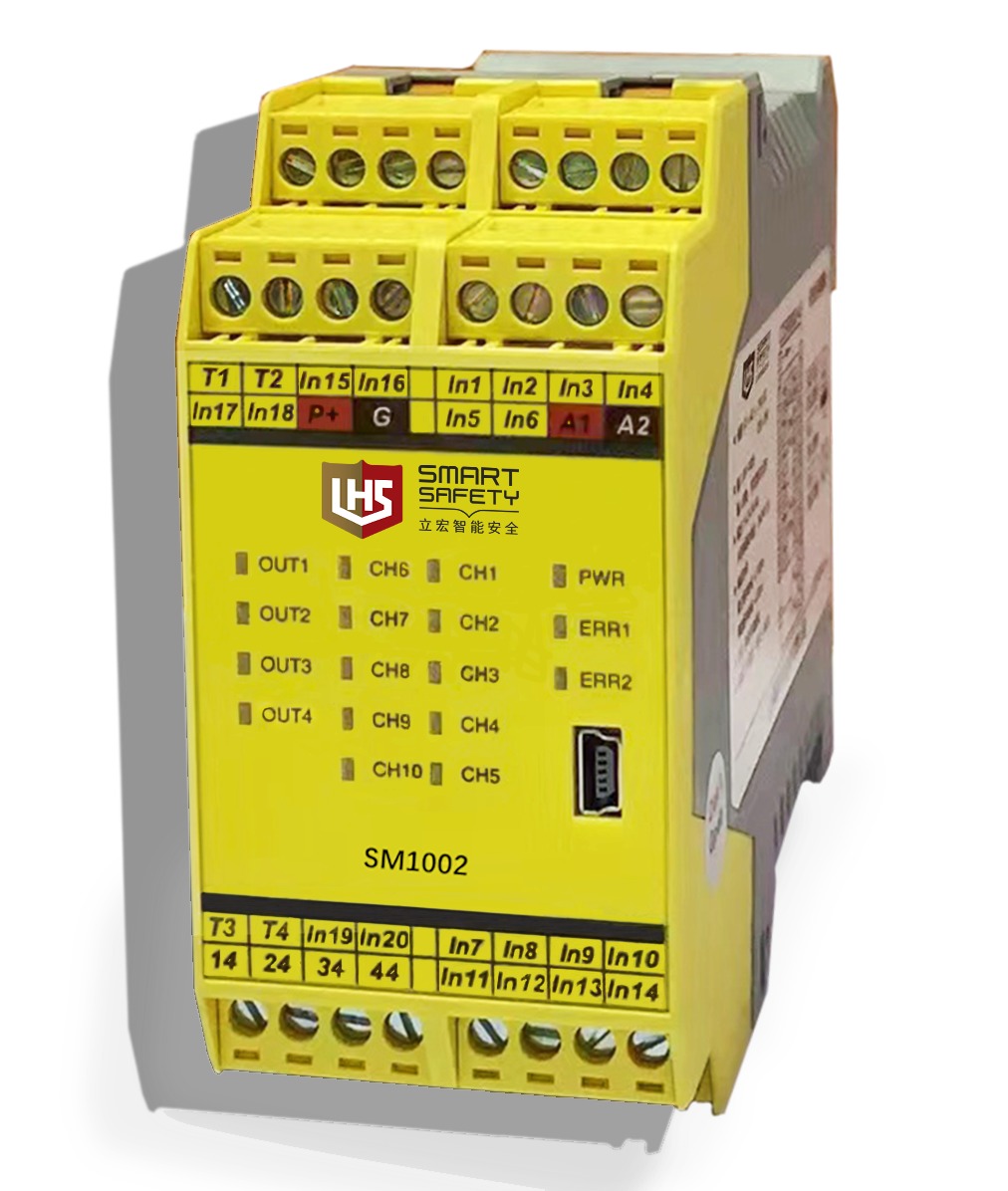

SM1002系列

10组安全产品   300

4SO(安全输出)

说明

输入产品

急停按钮,安全门锁、双手按钮、安全光栅、安全垫、复位等





继电器 1002.png
