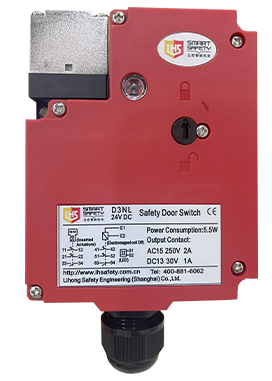

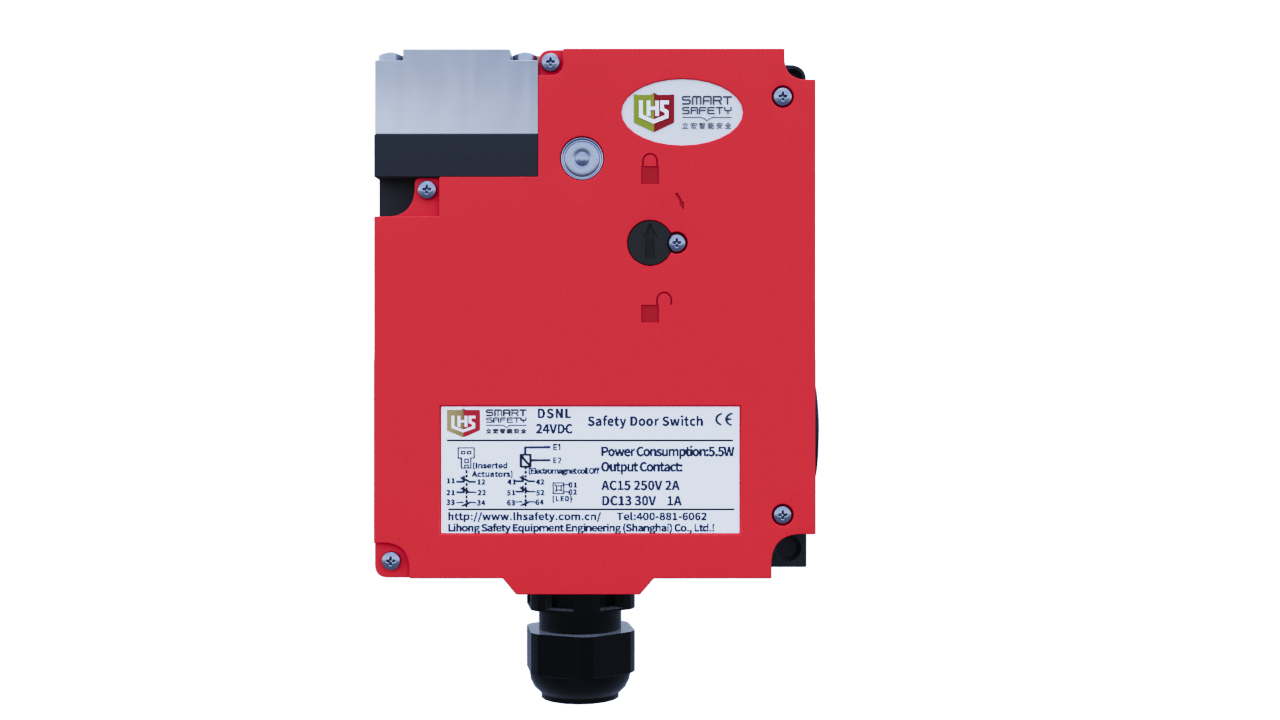

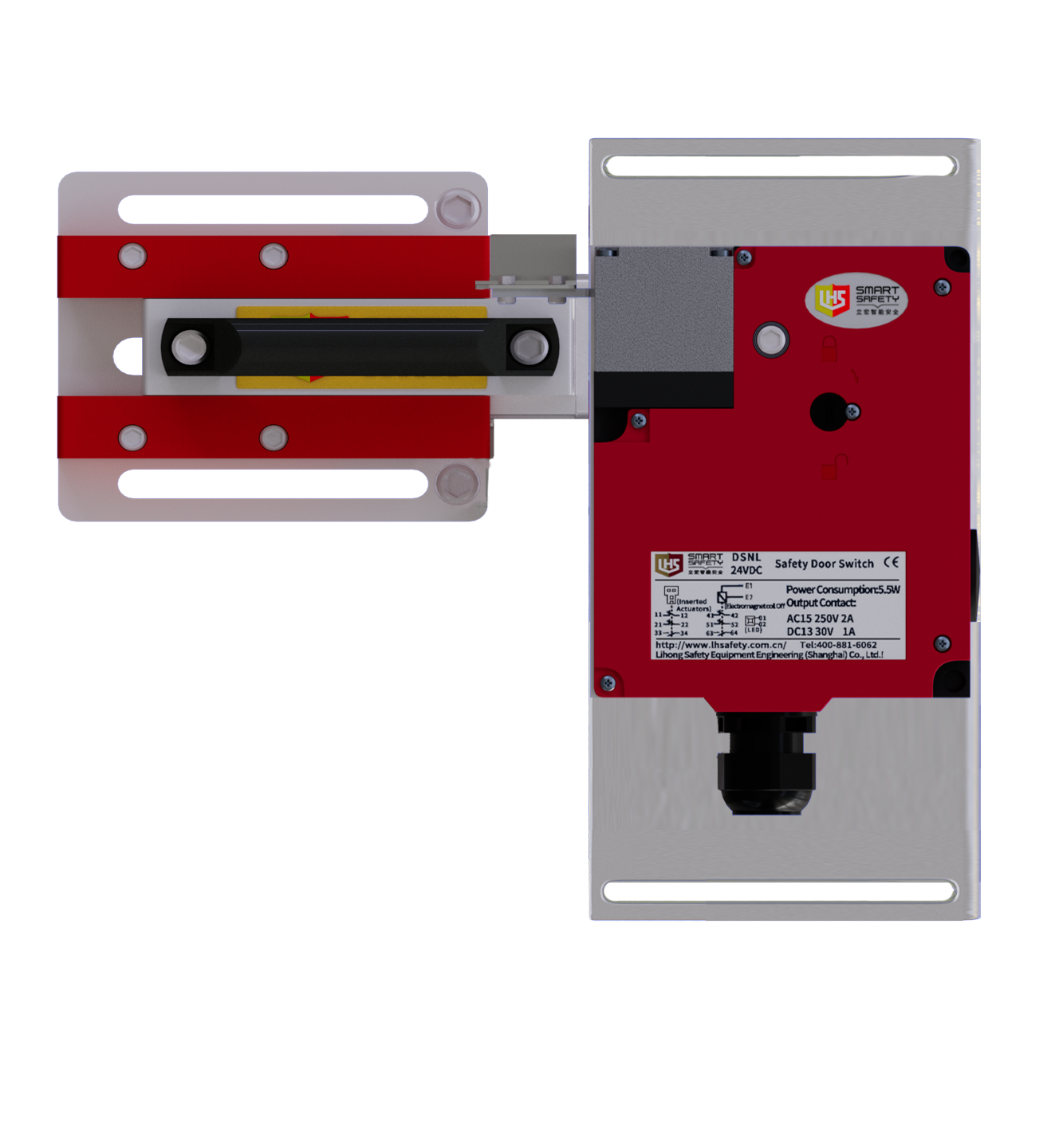

D3NL 安全门锁


外形结构为方形

金属开关头部,可进行4个方向调整

通过电磁线圈励磁解除锁定的弹簧力

标配辅助解锁机构

独立电路的指示灯可对应各种用途

内置6组触点,可完成多种接线方式



订购信息



开关型号

触点配置

导管开口/连接器

类型

D3NL

4NC+2NO

M20


说明:

D3NL需配把手使用

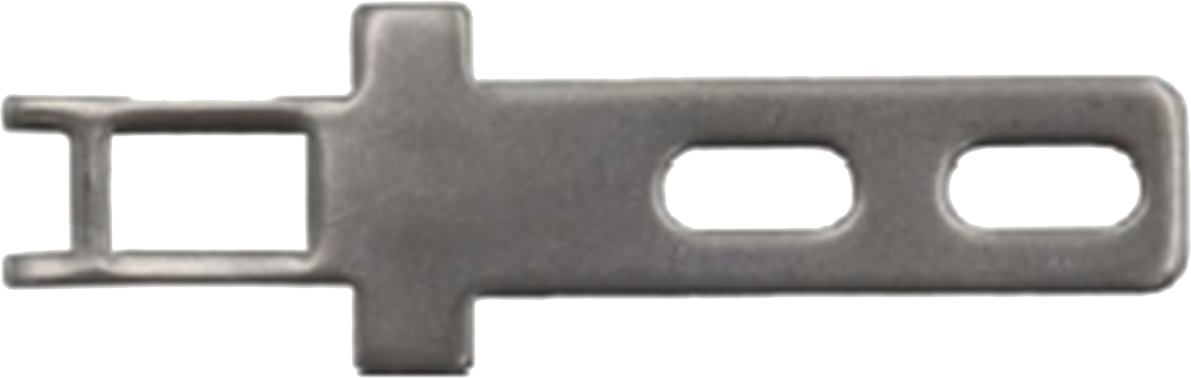

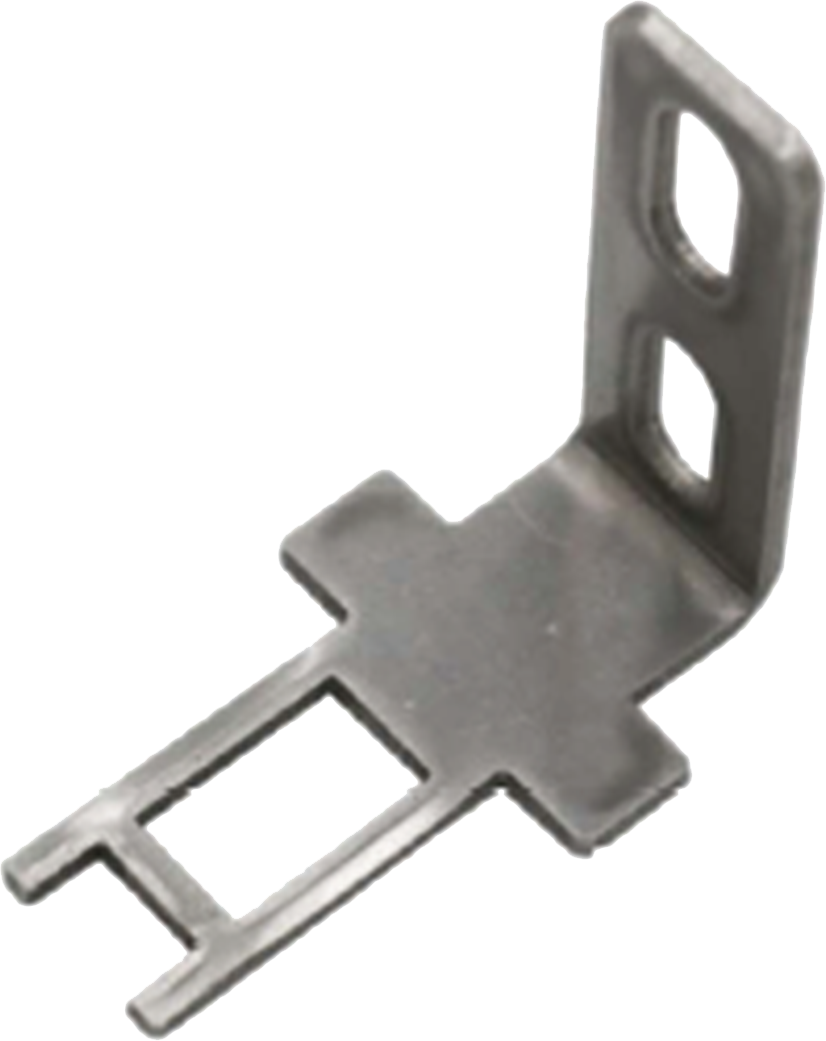

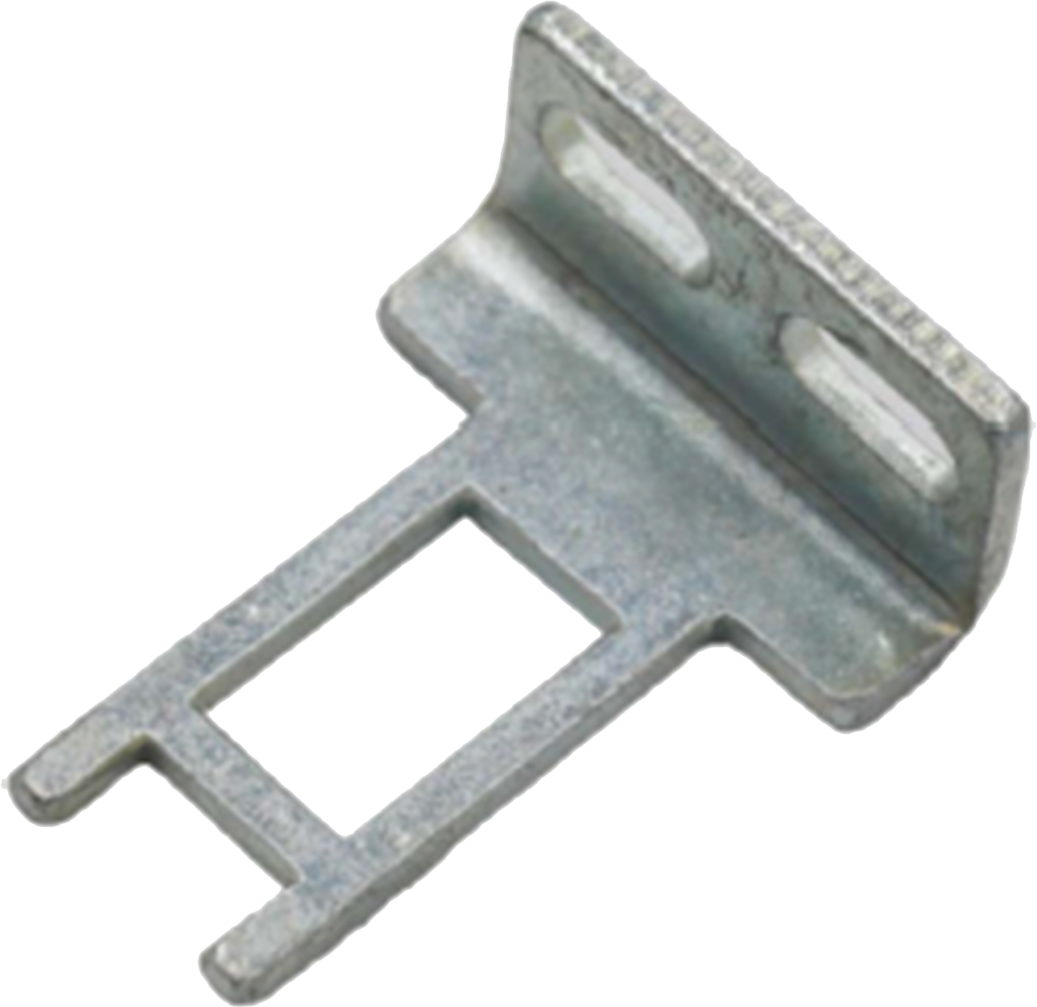

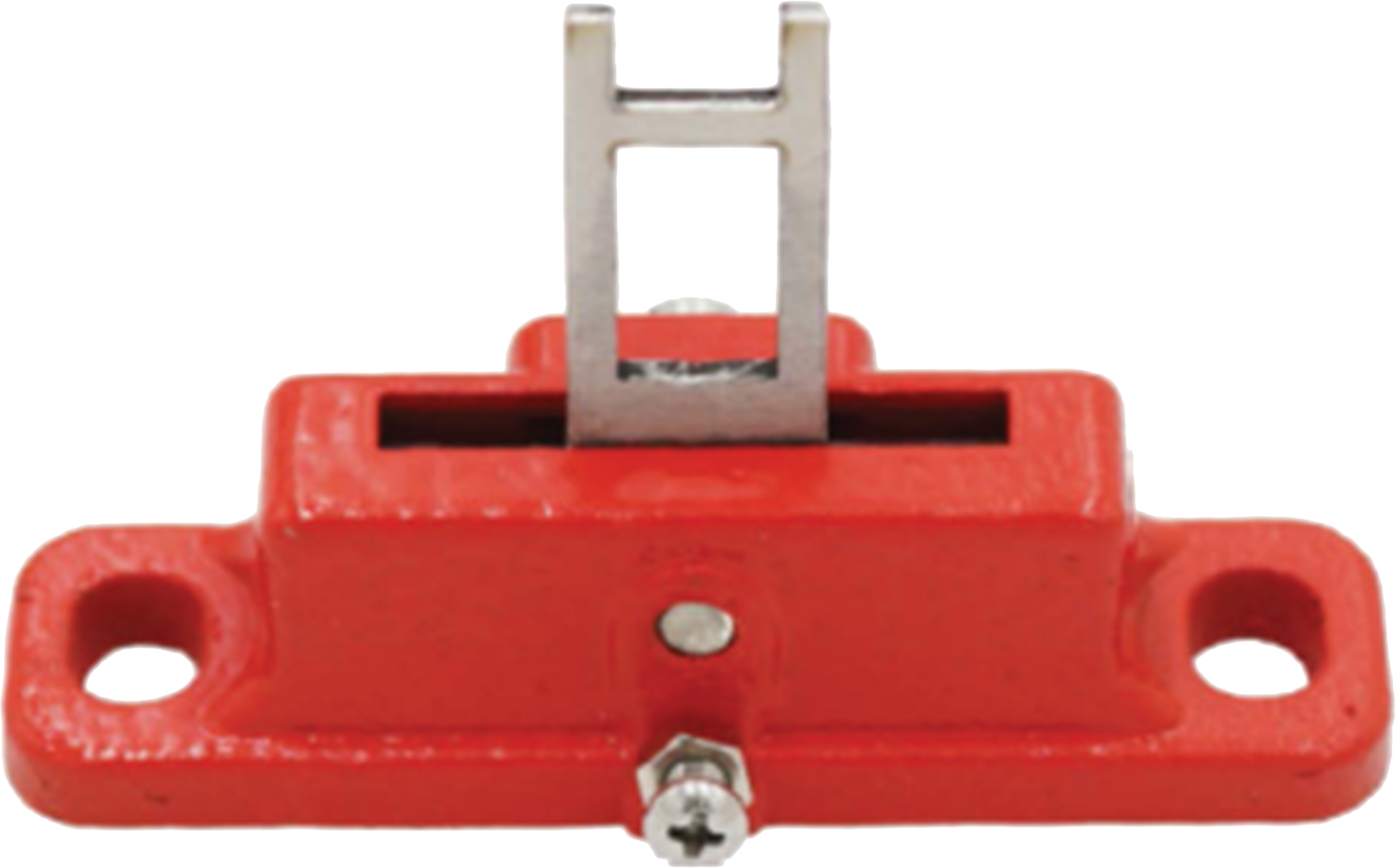

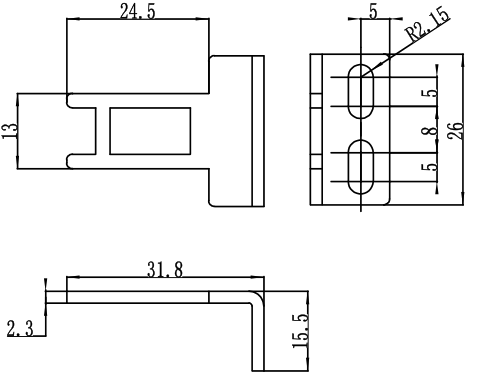

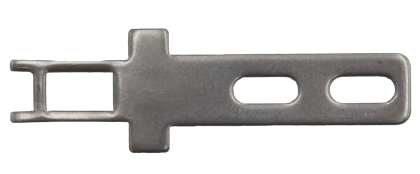

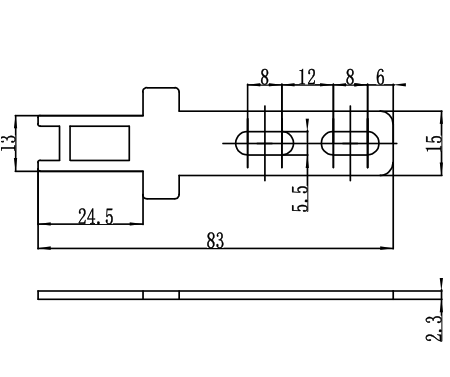

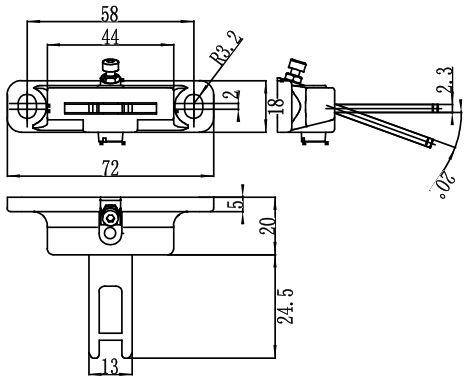

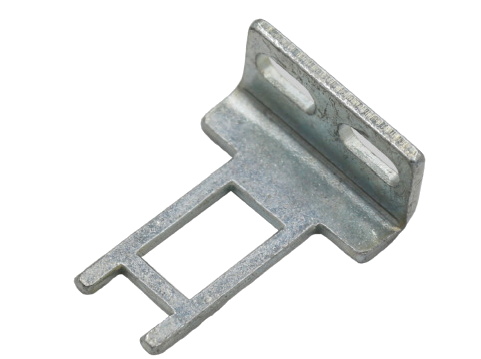

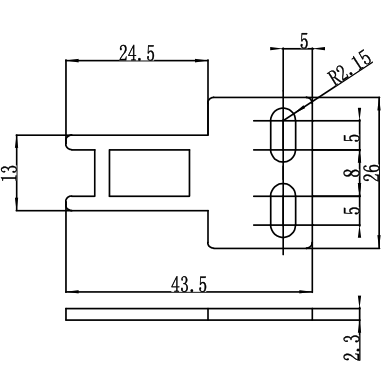

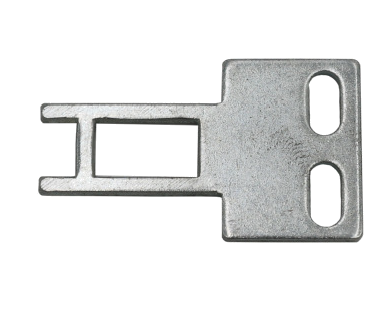

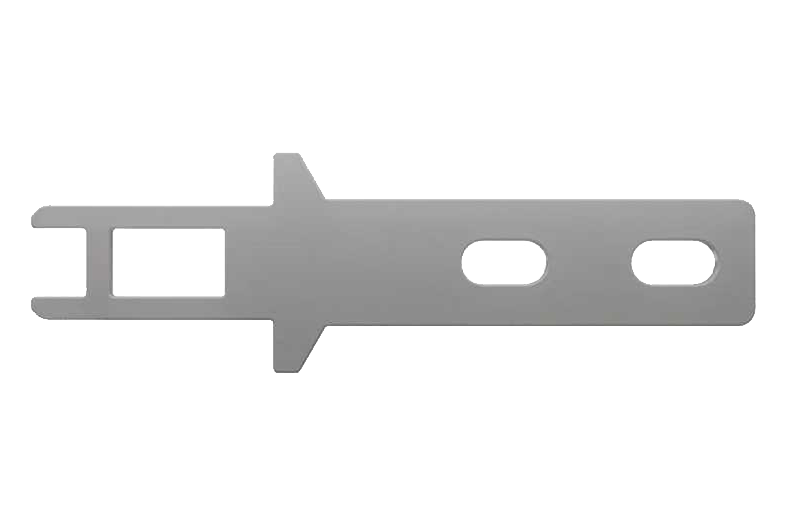

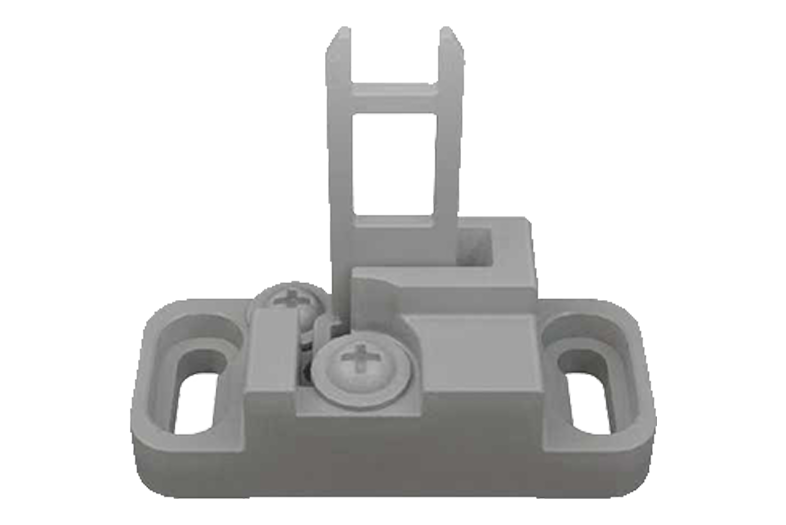

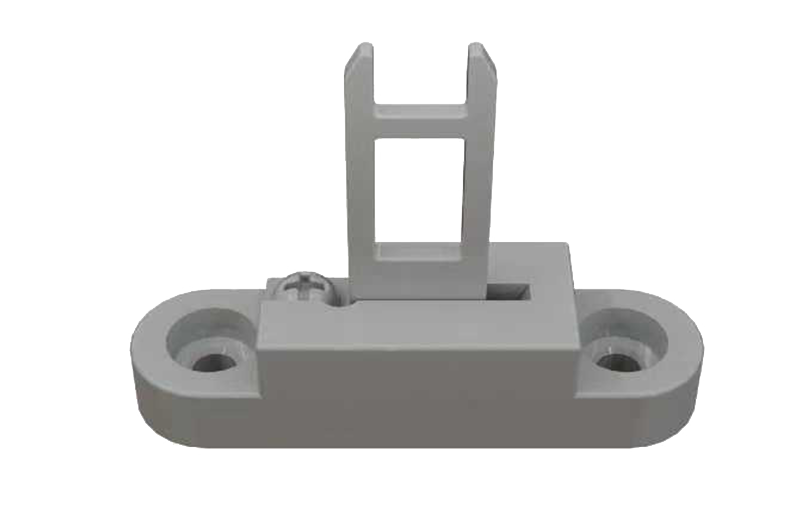

锁舌类型

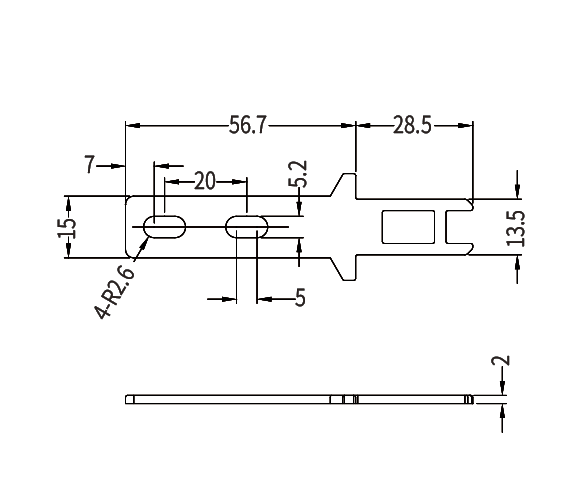

直插安装型 Z

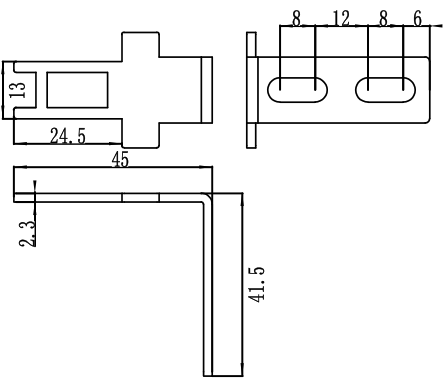

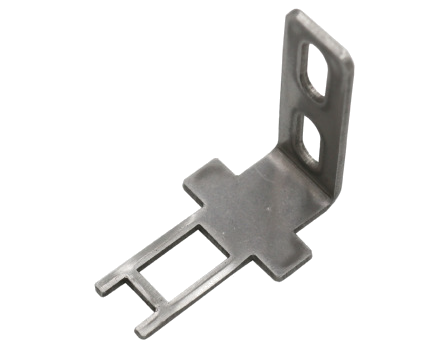

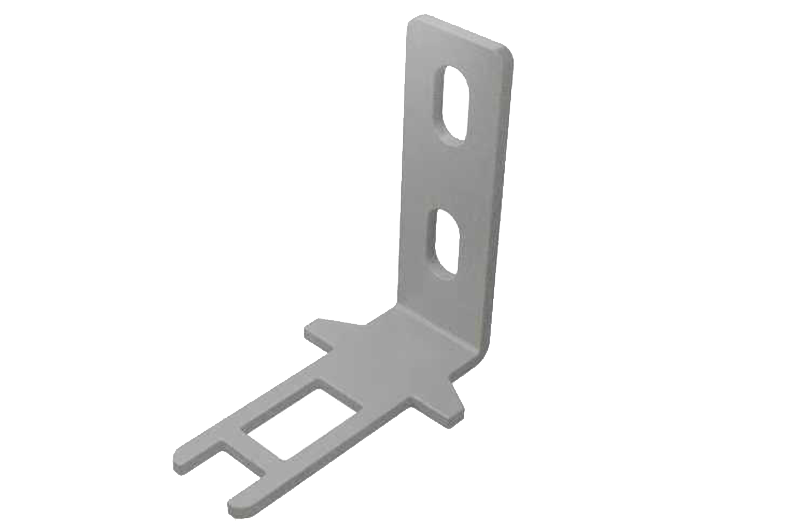

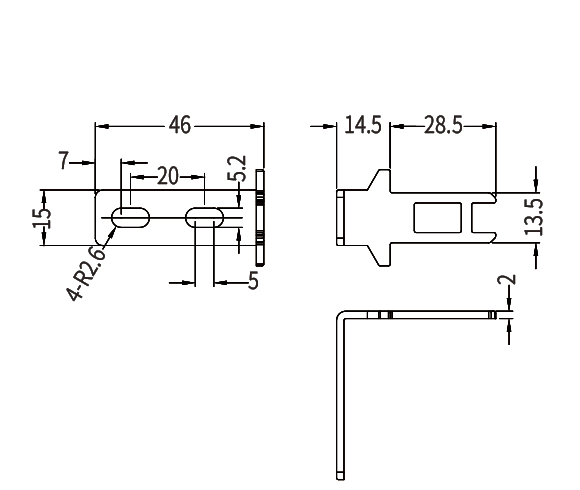

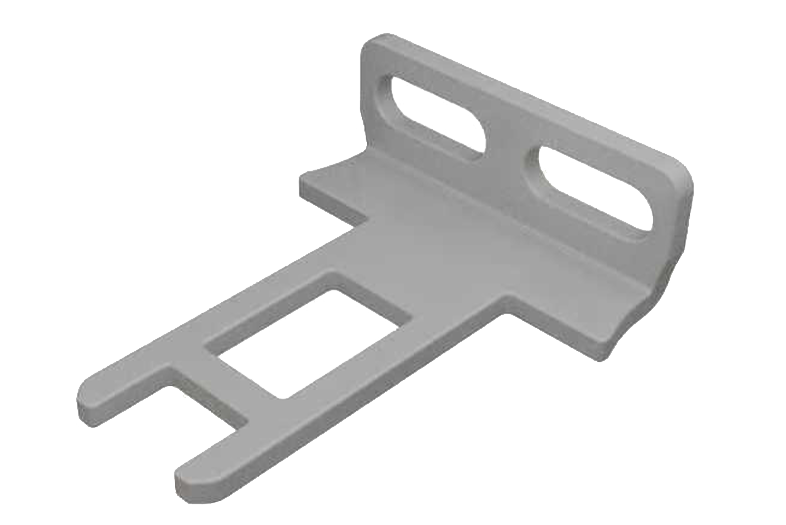

长L安装型 ZL

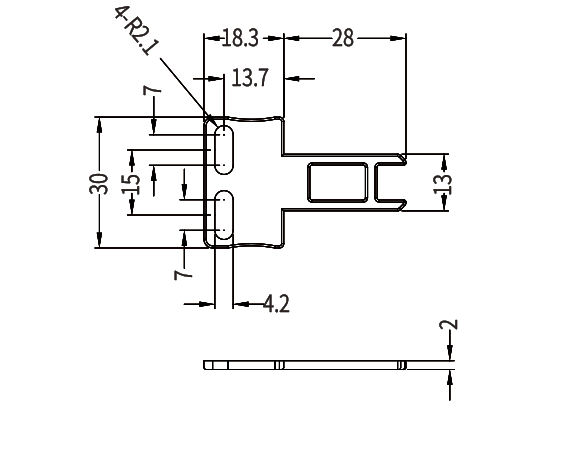

宽型安装型 K

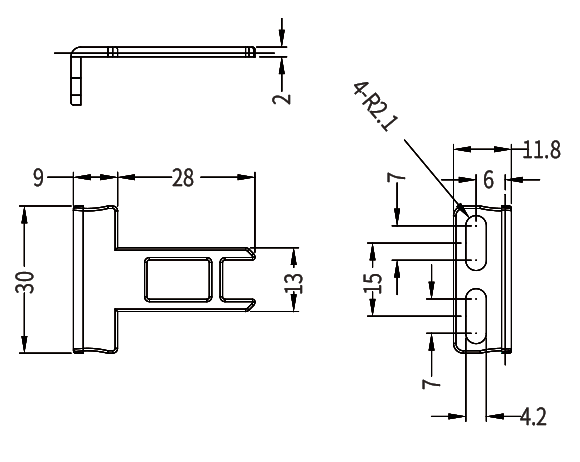

短L型安装型 KL

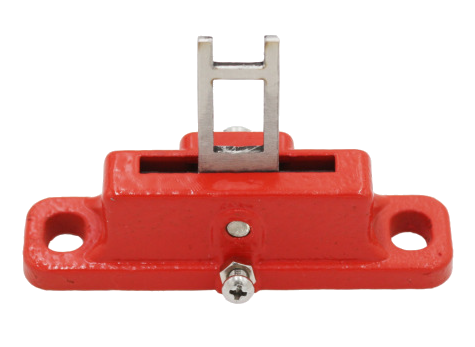

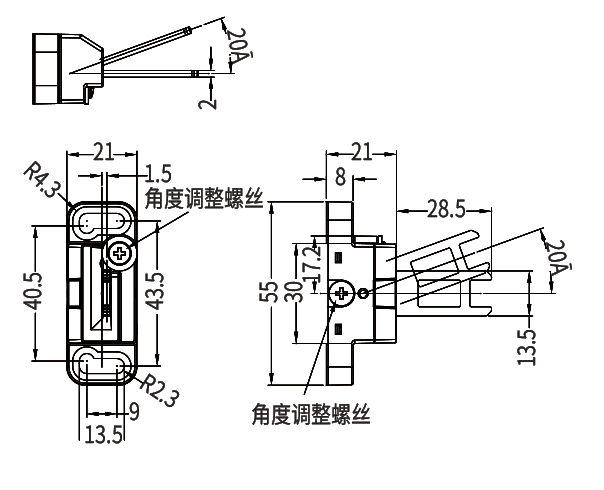

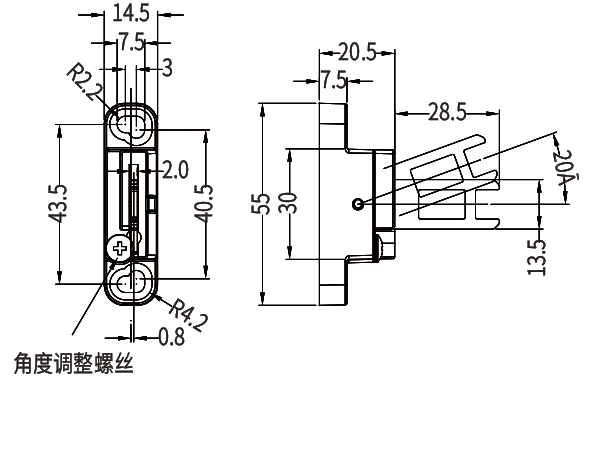

活动安装型 H







触点容量

额定电压

30V

250V

AC

电阻性负载(AC-12

4A

电感性负载(AC-15

2A

DC

电阻性负载(DC-12

2A

0.8A

电感性负载(DC-13

1A

0.4A



性能

安全

认证

机械可靠性

B10d=2.5×106在100mA负载下运行

ISO 13849-1至PLe,取决于系统架构

EN 62061至SIL3,取决于系统架构

安全数据

每年使用8个周期/小时/每天24小时/365天

MTTFd 356年

防护等级

IP67

寿命*1

机械

不少于100万次

不少于10万次(AC-12 250V 4A)

电气

不少于100万次(24V AC/DC 100mA)

操作进度

0.5m/s

操作频率

最大30次/min

强制断开力*2

最小60N

强制断开行程*2

最小10mm

最小适用负载

24V DC 4mA

污染程度(操作环境)

污染等级3

触电容量

24V(DC13 4A)/230V (DC15 4A)

有电磁线圈

额定电压:DC 24V

额定电流:0.4A

绝缘等级:B级

环境温度

-5-40℃

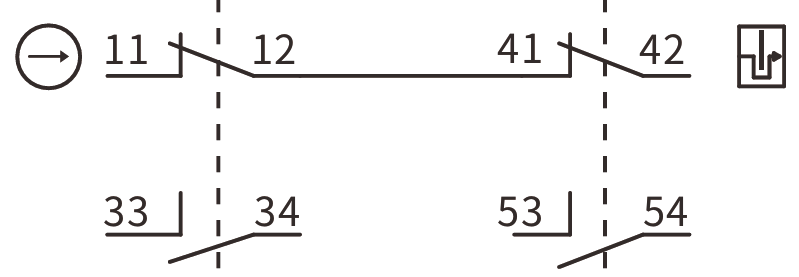

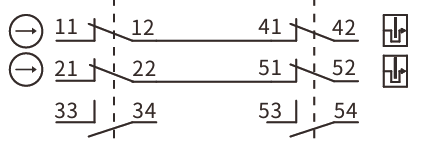

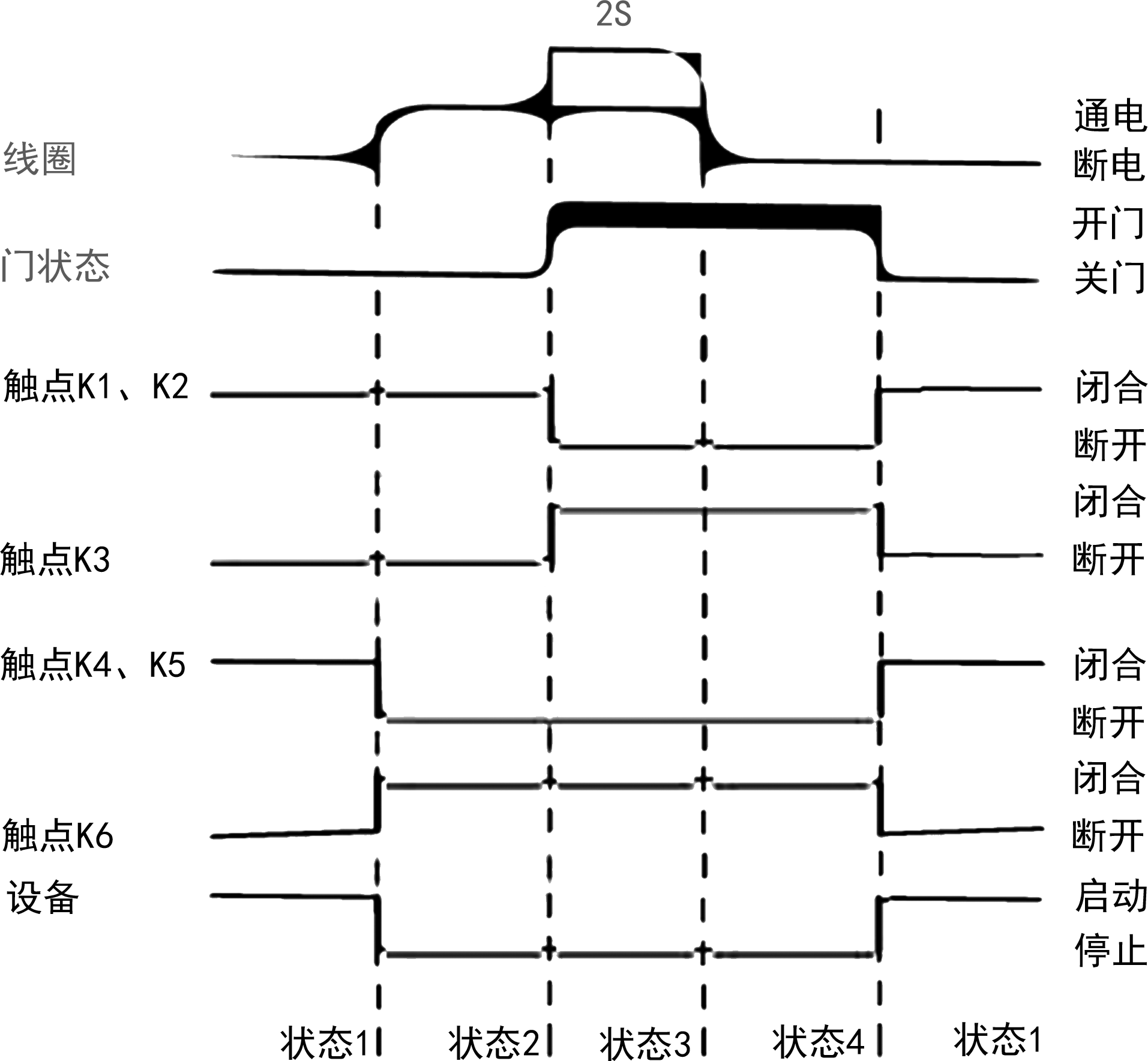

型号和接点构成

型号

接点构成

(门开闭检测开关+锁定监控开关)

接点形式

动作模式

D3NL

4NC+2NO

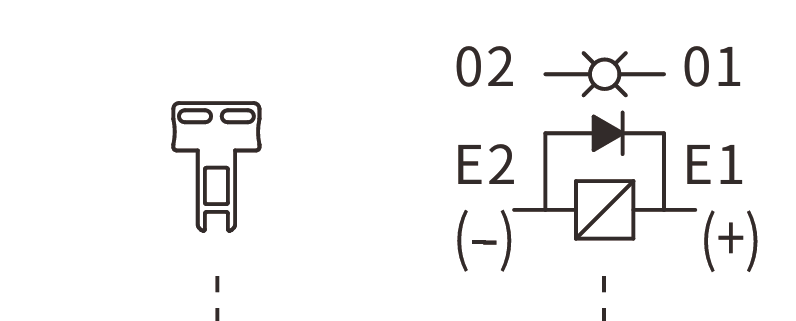

电磁线圈

额定电压

DC24V+10%

额定电流

0.4A

绝缘等级

B

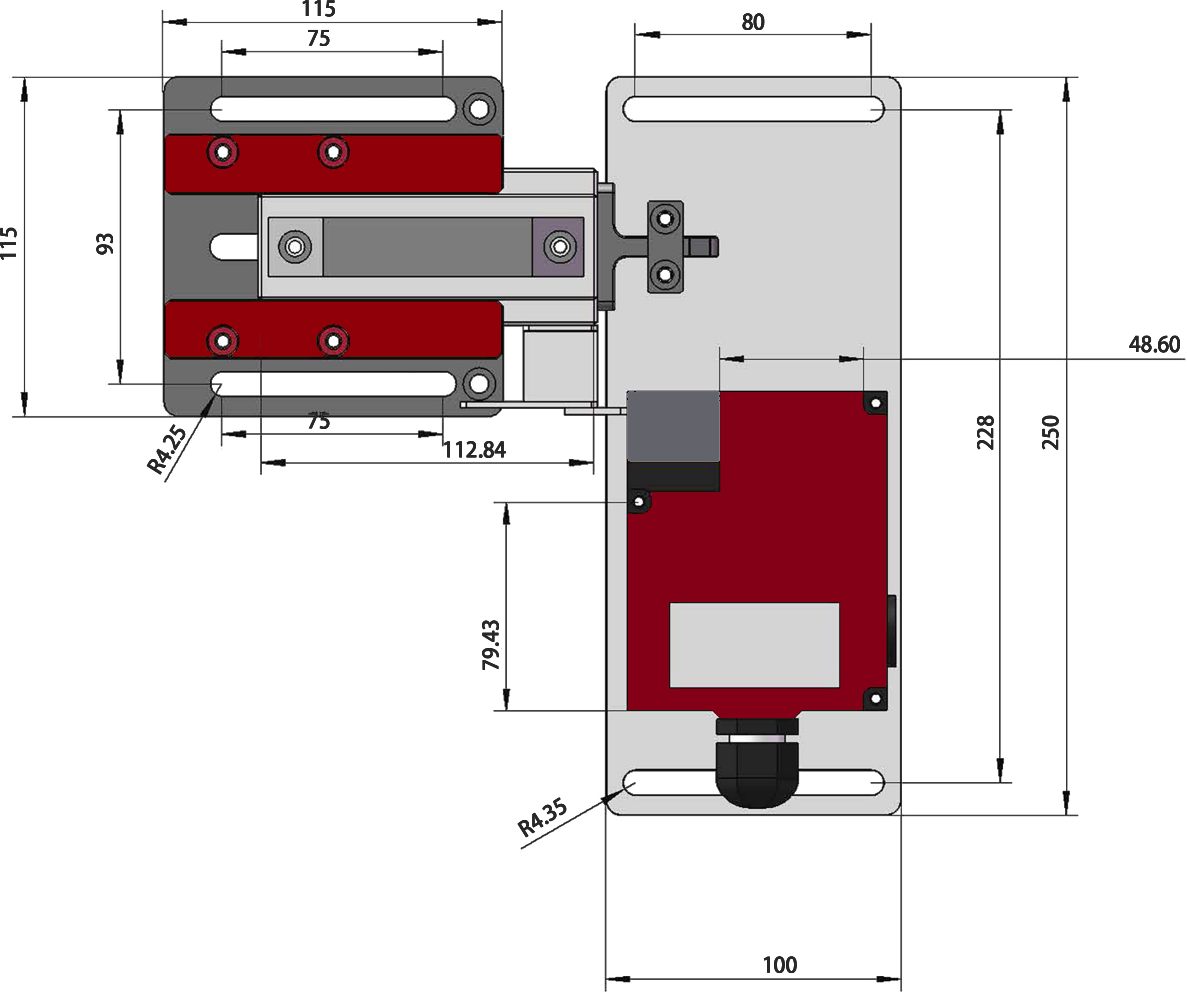

外形及安装尺寸

外形尺寸

安装尺寸

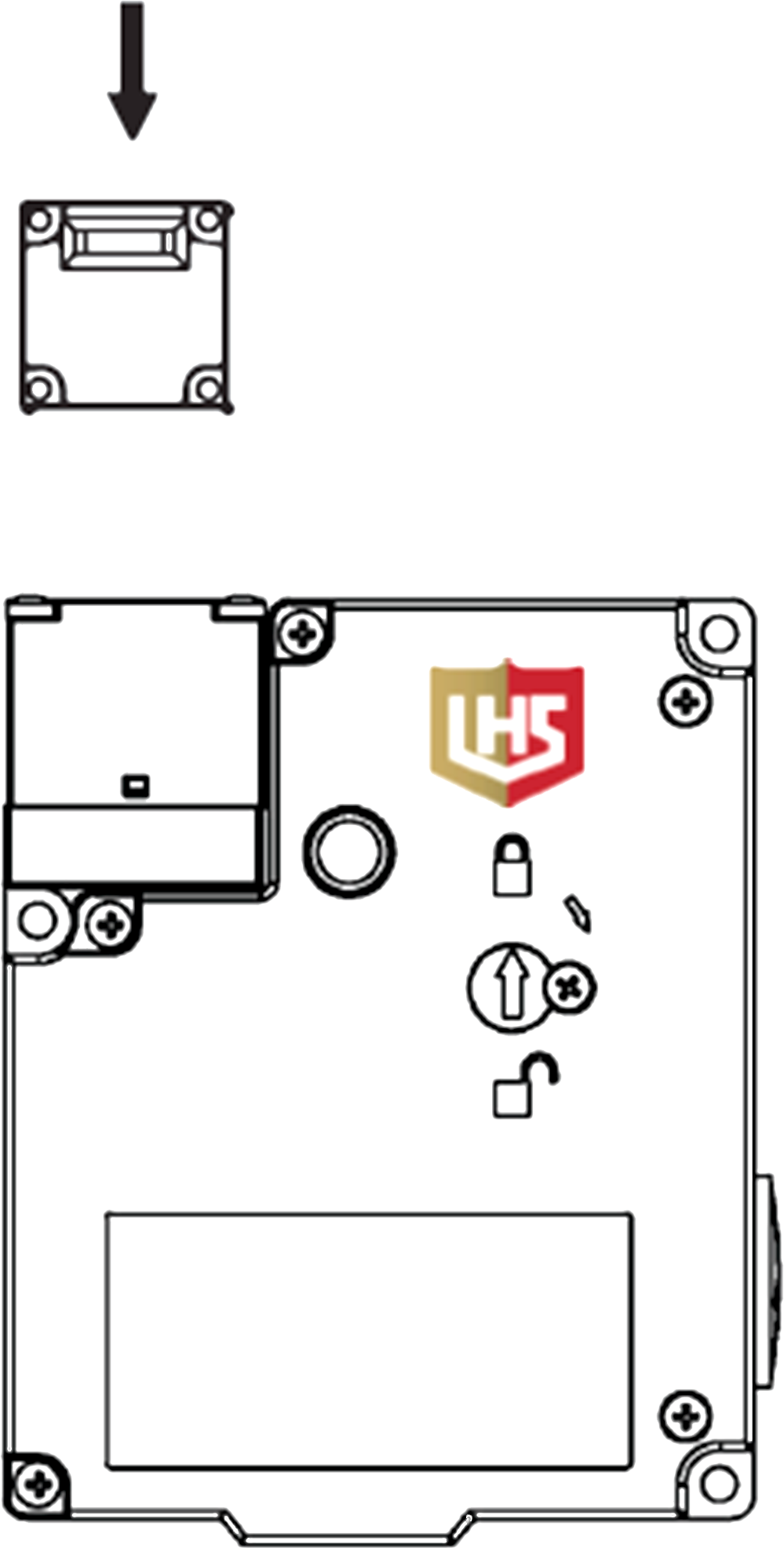

头部安装方向

安装方向

头部更改方向


安全门开关头部可以更改其安装方向,以适配更多的安装环境。壳体位置不变,仅改变头部方向即可。



辅助解锁说明


安全门开关在正常工作时,箭头指向“上锁” 标志,防转螺钉必须处于紧固状态;在设备停电或出现故障等特殊情况时,若要打开防护门,应首先松开箭头旋钮旁边的螺钉;再使用工具将箭头旋钮指向“开锁” 标志,此时安全门开关解锁,插销可拔出,防护门可打开。

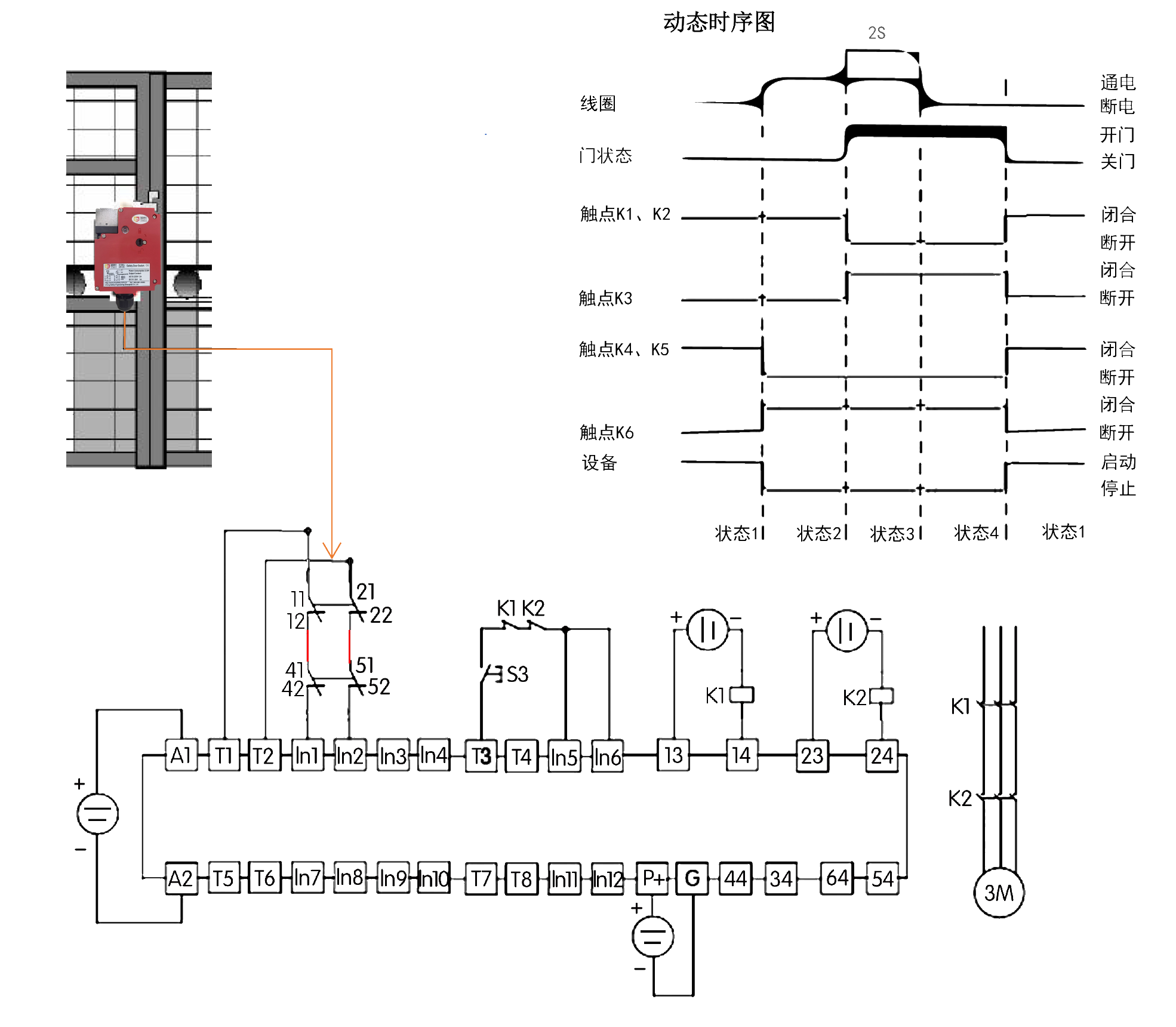

安全门锁连接示例图


产品名称

型号

安全输入

输出

安全继电器

SR-103系列

1组安全产品

3NO+1NC

安全控制器

SM-302系列

3组安全产品

2NO

安全控制器

SM-602系列

6组安全产品

2NO+4SO

说明

输入产品

急停按钮,安全门锁、双手按钮、安全光栅、复位等


相关产品
下载
文件下载
视频文件下载
