多样性

·可被用作冲压设备的安全阀，用以在危险动作发生时实现安全反向（两位五通电磁阀）

·作为冲压设备的纯机械式安全保障方案，无需额外集成诊断功能

·控制块可选择针对 VTSA/VTSA-F阀岛的版本

·也可选择针对单个气动连接的版本

·较高的压力范围 3…10bar

·流量最高可达 950 l/min

·坚固耐用的金属部件

·针对安全的纯机械解决方案

·完整单元，“即安装型”设计，整体经过严格测试

·选型、订货、安装、调试成本低

·通过通孔进行安装（针对单个气动连接的版本）

·安装在阀岛的气路板底座上，呈现三明治的叠加结构

注 意

在作为分散式单独连接的派生型使用时，客户不可擅自将控制块转换为两位三通电磁阀功能。

因为这样会使得IFA认证失效。 IFA认证标志着元件的安全功能已获得认证

当采用分散式单独连接的派生型时，控制块的电气连接是通过一个符合ISO 15407-1标准的单接口来实现的。气动连接也是采用单个的连接方式。

基于这一派生型，两个两位五通电磁阀会被一起安装在一个气路板底座上，并以双通道的方式在气路上实现彼此连通。

电磁阀的电气连接部分是彼此独立的，分别通过符合EN 175301-8 03标准的 C 类方形插头进行连接。

为检测活塞位置而设立的电感式

接近传感器，具有 PNP 或 NPN 两种形式，其连接是通过一个符合EN 61076-2-104 标准的 M8x1插头来实现的。

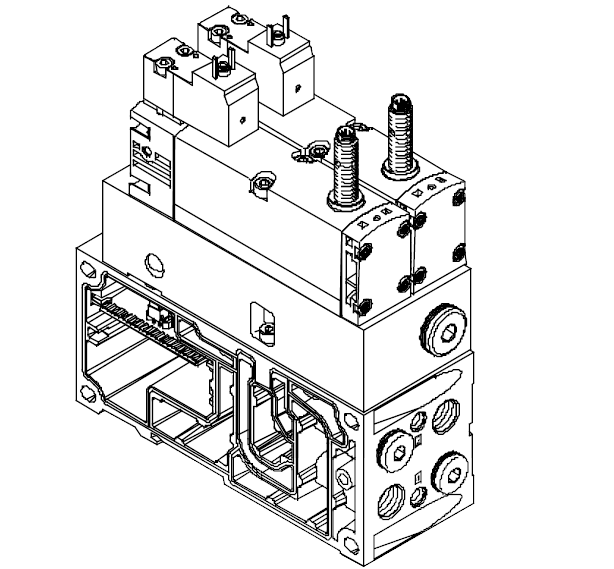

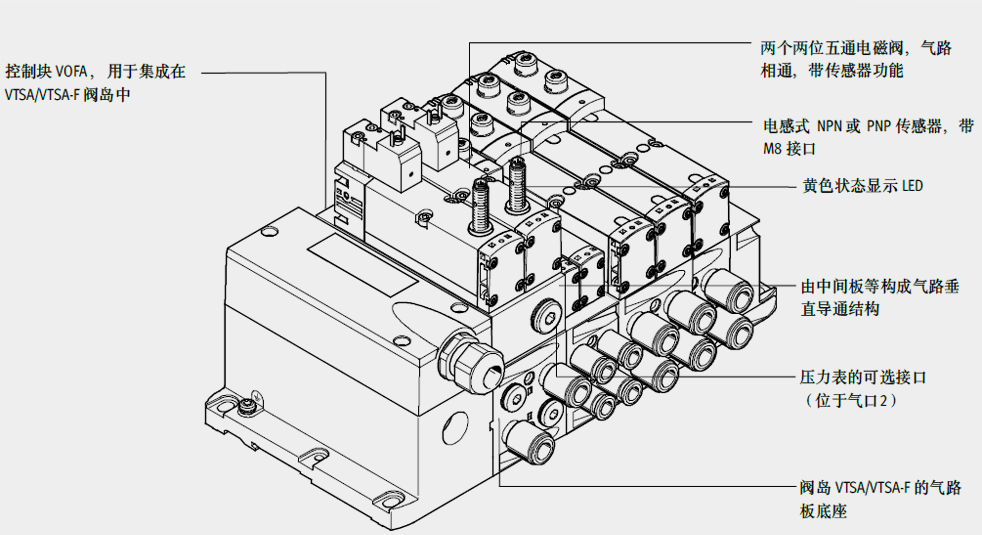

用于阀岛的派生型 VTSA/VTSA-F (VOFA-B26-…)

若采用的是适合 VTSA/VTSA-F 阀岛的控制块派生型，则阀岛上各个阀的驱动是彼此独立的，分别通过单个电气接口进行连接。气路方面的连接则由 VTSA/VTSA-F型阀岛提供。

基于这一派生形式，两个两位五通电磁阀也通过双通道的方式进行气动连接，不过需要借助于中间板，并采用“三明治”的上下叠加结构。

电磁阀的电气连接部分是彼此独立的，分别通过符合EN 175301-8 03标准的 C 类方形插头进行连接。

为检测活塞位置而设立的电感式

接近传感器，具有 PNP 或 NPN 两种形式，其连接是通过一个符合EN 61076-2-104 标准的 M8x1插头来实现的。

• 机械弹簧

• 切换位置检测通过电感式传感器实现， PNP 或 NPN 输出

• 防止意外启动 ，符合 EN 1037

• 反向

应用

• 防止意外启动

• 安全反向

• 工加载设备中的驱动器

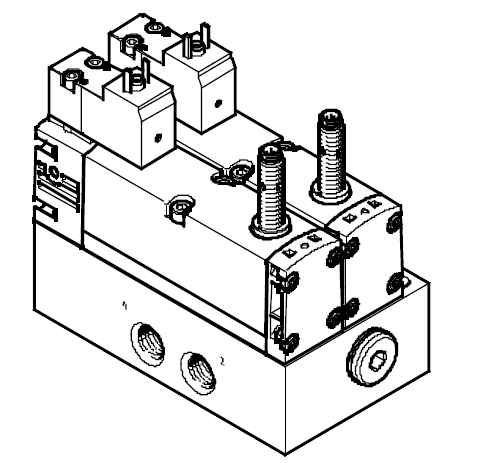

控制块，适合分散式单独连接的派生型

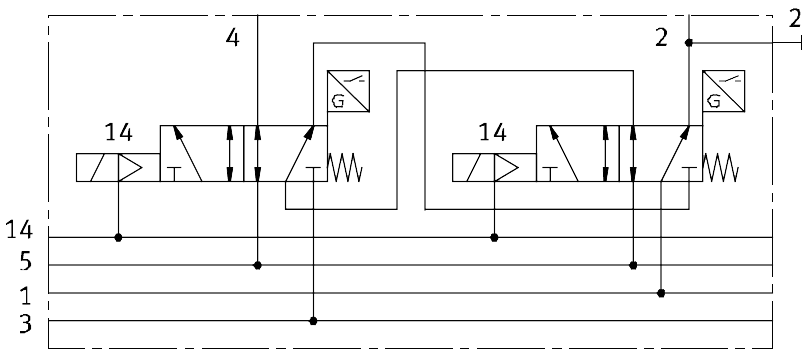

两位五通电磁阀，单电控，串联连接，通过双通道互连

• 机械弹簧

• 切换位置检测通过电感式传感器实现， PNP 或 NPN 输出

• 防止意外启动，符合 EN 1037

• 两位五通电磁阀，反向

应用：

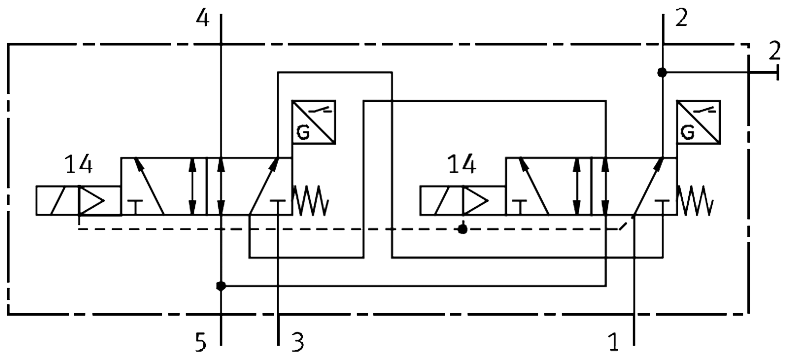

• 两位五通电磁阀，单电控， 串联连接，通过两个通道互连

• 防止意外启动

• 人工加载设备中的驱动器

• 两位五通电磁阀, 安全反向

气动连接

• 电接口符合 EN 175301-803标准，C 型（方形插头）

• 3针传感器快插接头 M8

• 通过阀岛 VTSA/VTSA-F

• 先导气源由阀岛提供

• 通过双通道与中间板连接，并采用“三明治”的上下叠加结构（输出 2 为并行连接， 输出4 为串行连接）

• 电接口符合 EN 175301-803标准，C 型（方形插头）

• 3针传感器快插接头 M8

• 单个气动连接

• 内先导气源

• 通过双通道与单个底座连接，（输出 2 为并行连接，输出 4 为串行连接）

此控制块适合用作符合 EN 962标准的压力安全阀。

此阀作为安全部件，符合机械指令 2006/42/EC。

阀岛配置软件能为客户选出最佳的 VTSA/VTSA-F 阀岛型号。

适合阀岛的控制块VOFA，需通过阀岛配置软件进行订货。

这将有助于选订正确的产品

出厂的阀岛都是完全按照客户的要求完全装配好的，且经过独立测试。客户所需的安装工作大幅减少。

若想订购适合阀岛 VTSA 的控制块 VOFA 可使用以下订货代码:

VTSA的订货系统

☛Internet: vtsa

您若想订购适合阀岛VTSA-F的控制块 VOFA 可使用以下订货代码:

VTSA-F的订货系统

☛Internet: vtsa-f

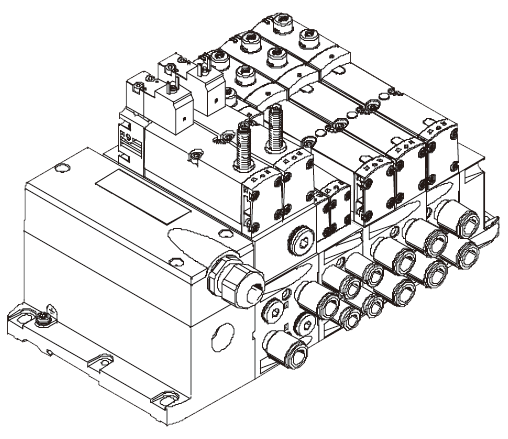

控制块 VOFA-B26-T52-…

for valve terminal VTSA/VTSA-F with 2x 5/2-way solenoid valve, single solenoid

• Pneumatic connection wia valve termina.

• 机械弹簧复位

• With NPN sensor (code SN) or PNP sensor (code SP)

• 满足安全功能

• - Safe reversing

• - Protection against unexpected start-up (EN 1037)

控制块 VOFA-L26-T52-..as decentralised individual connection variant with 2x 5/2-wayvalve, single solenoid

• As individual pneumatic connection

• 机械弹簧复位

• 带NPN或PNP传感器Fulfils the safety function

•  Safe reversing

- Protection against unexpected start-up (EN 1037)

符合标准

EN 13849-1

安全功能

防止误操作，防止意外启动（最高达到4类，性能等级e）
动作的反转

性能等级(PL)

防止误操作，防止意外启动（最高达到4类，性能等级e）

可靠元件

是

强制检查过程说明

开关频率至少一周一次

认证签发机构

IFA 1001179

CECE 标志

（参见一致性声明）

符合EU设备标准
符合EU EMC设备标准

最大正向测试脉冲0 信号2)     ìs

1,000

最大负向测试脉冲1 信号2)     ìs

800

抗冲击性2)

试强度 2，符合 EN 60068-2-27

抗震性2)

运输应用，测试强度 2，符合 EN 60068-2-6

1）关于元件适用性的信息可参见制造商的EC -致性声明: www.lhsafety.com 》支持用户文档

  如果元件的使用涉及商住区环境，则还需提供能降低干扰发射的措施。
2）请同时关注门户网站“支持”入口中有关安全应用和安全技术方面的信息。

结构特点

滑阀

标准额定流量           [l/min]

950                                  830

复位方式

机械弹簧

密封原理

软性

排气功能

带流量控制

驱动类型

电气方式

非叠加

是

控制方式

先导控制

流动方向

不可逆

排气功能

带流量控制

是否适合真空

-

先导气源

内部                                     通过阀岛

安装方式

通过通孔，安装在气路板底座上

安装位置

任意

手控装置

—

阀的切换状态显示

通过附件

气源         1

G¼

排气        3/5

G¼

工作管路      2/4

G¼

先导气管      14

–

压力表

G¼

电磁阀 V2 未完全切可原位

会导致气缸动作的不完全反

电磁阀 V1 未完全切回原位

会导致工作口4处的压力无法下降

两个电磁阀 (V1和V2)都没有完全切回原位

会导致安全功能的丧失

电磁阀名称

 V1–最近的电磁阀

 V2–最远的电磁阀

工作介质

先导介质

工作人质 /先导介质备注

工作压力                                   [bar]

带内先导气源的阀岛的工作压力     [bar]

先导压力                                   [bar]

噪音水平                                   [dB(A)]

环境温度                                   [°C]

价质温度                                   [°C]

防火等级，符合UL94

耐腐蚀等级CRC

电气接口

额定工作电压

允许的电压波动

浪涌抵御能力

污染等级

功耗

最大磁破坏场

活塞位置感测

开关位置显示

持续通电率

防护等级符合EN0529

IP65, NEMA 4 (针对装配状态下的各种信号传输类型)

PELV（保护性超低电压）

防护特性符合 EN 60950/IEC 950

开 [ms]

22

22

关 [ms]

56

56

开 [ms]

60

60

关 [ms]

11

11

1) 阀传感器开关时间，关：以PNP传感器为例，指线圈通电到传感器被关闭的时间周期。

  阀传感器开关时间，开：以PNP传感器为例，指线圈断电到传感器处于0-L的时间周期

电缆长度

[m]

2.5

开关输出

PNP或NPN

开关元件功能

黄色LED

开关状态显示

工作电压范围

[V DC]

10 … 30

残余脉动

[%]

±10

传感器闲置电流

[mA]

最大10

最大输出电流

[ma]

200

电压降

[V]

最大2

最高切换频率

[Hz]

5,000

短路保护

脉冲

传感器极性容错保护

针对所有电气接口

测量原理

电感式

壳体

压铸铝，PA

密封件

NBR, FPM

螺丝

电镀钢

传感器壳体

高质合金不锈钢

传感器电缆套PUR

PUR

材料说明

含有PWIS（油漆润湿缺陷物质），符合RoHS标准

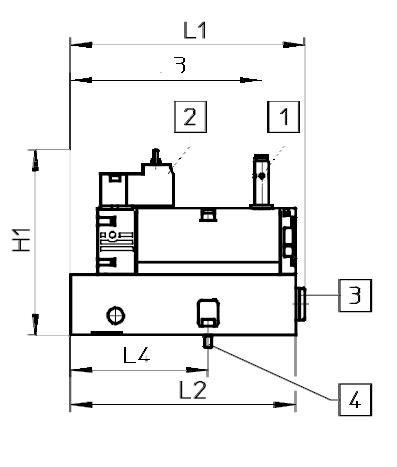

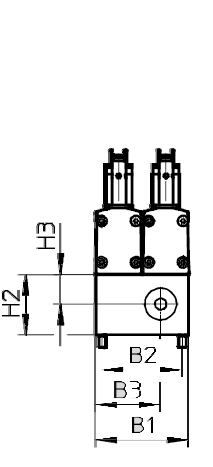

接近式传感器PNP 或NPN,

规格M8x1,插头接口符合

EN 61076-2-104标准

电气接口，符合

EN 175301-803标准，C型

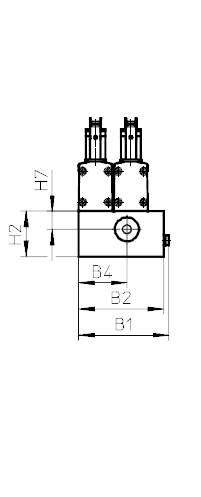

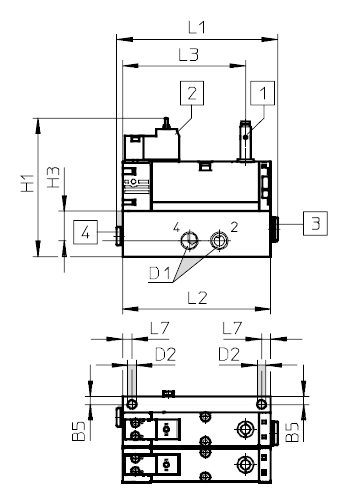

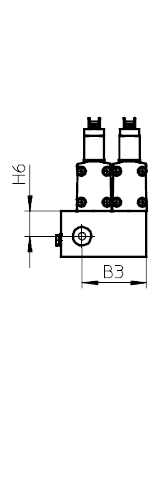

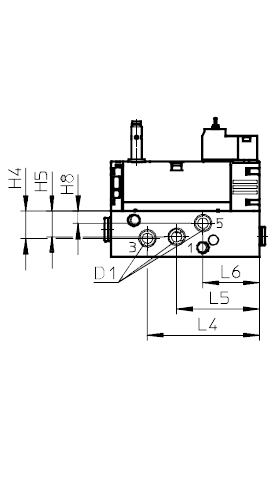

接近式传感器PNP 或NPN,

规格M8x1,插头接口符合

EN 61076-2-104标准

电气接口，符合

EN 175301-803标准，C型

2个内六角螺丝(2.5 A/F),

M4x12（包含在供货范围

内）

控制块，适用于VTSA/VTSA-F的版本

两位五通阀，单电控，机械弹簧复

位，通过电感式传感器和3针M8传感

器接头实现开关式位置感测，可安装

在用于气动互连的中间板上

控制块，作为分散式单个连接的派生型

两位五通阀，单电控，机械弹簧复

位，通过电感式传感器和3针M8传感

器接头实现开关式位置感测，可安装

在单个气路板底座上

1) 带安全功能的控制块只能通过阀岛配置软件进行订购，因此不具有其自身的订货代码。

2) 订货代码中的代码字母，用于阀岛配置软件。

集成在阀中的传感器不可更换。否则将导致故障出现或阀门的损坏。若出现故障请联系Festo

插座，用于连接单个阀

发光密封件，用于符合EN 175301-803标准的C型插头

连接电缆，用于连接单个阀

连接电缆，用于连接开关式位置传感器

用于连接电缆的模块化系统

– –

NEBU-…

Internet: nebu

消声器

快插接头

堵头
