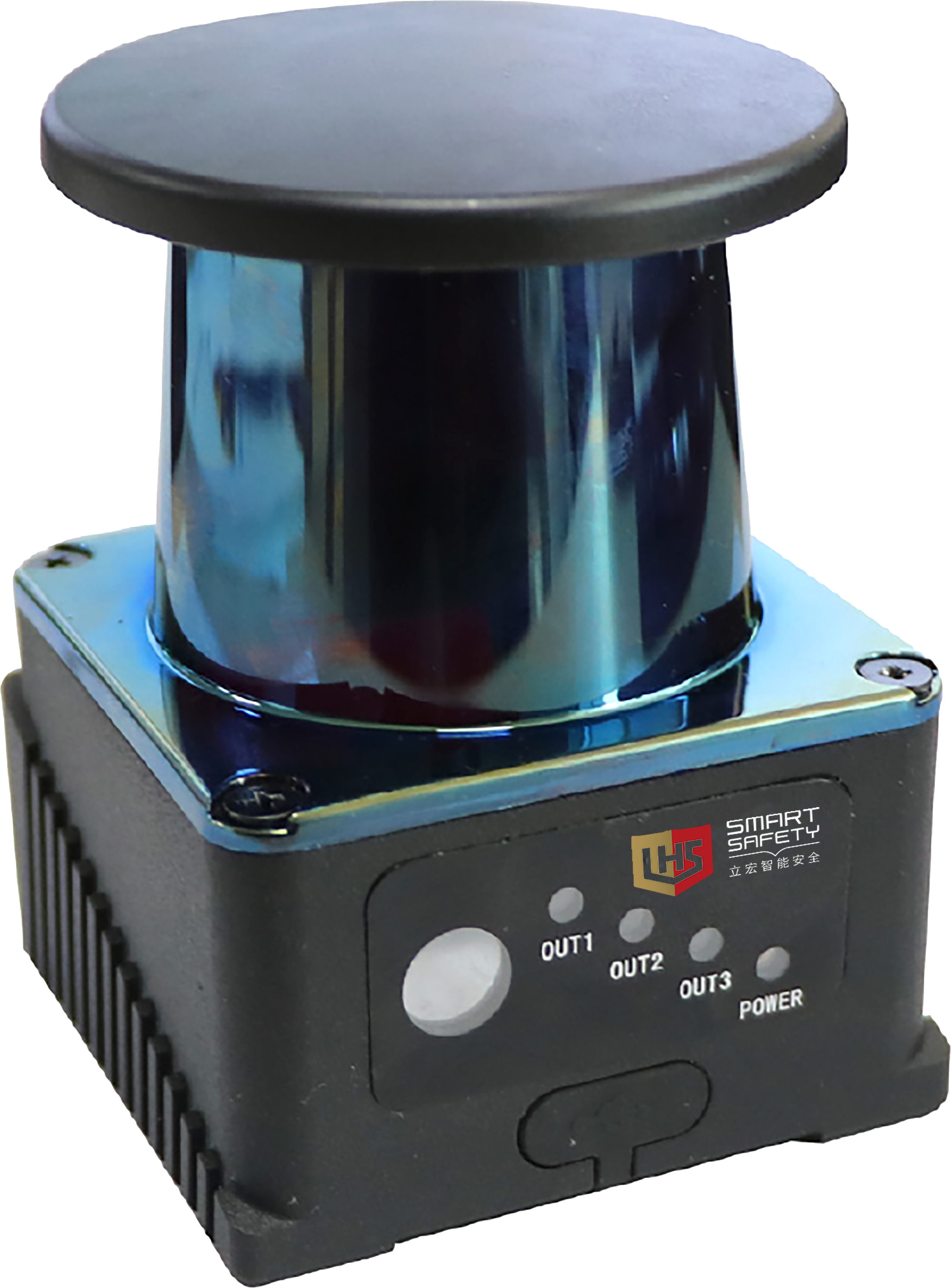

NJ 300系列 避障型激光扫描仪



·脉冲激光雷达,外形62×64×84mm,方便用户集成。

·脉冲TOF纳秒级窄脉冲技术,测量稳定可靠,一类激光产品,对人眼安全。

·扫描速度超快,1 秒可测量25000 次,单圈扫描时间40ms 。

·工业级设计,稳定可靠:IP65、专用温漂误差消除设计、专业EMC 设计和严苛测试、环境光和冲击振动等测试。

·窗口可拆卸设计,方便维保、降低维护成本、延长产品使用寿命。

·多达16 组可定义检测区域。检测区域可根据用户需求定义为任意复杂、不规则形状。



产品规格

产品型号

最大检测范围

检测精度

扫描角度

输出形式

NJ301-0670P

6 米@70%反射率

±4cm@1sigma

270°

PNP

NJ301-1070P

10 米@70%反射率

±4cm@1sigma

270°

PNP

NJ301-2070P

20 米@70%反射率

±4cm@1sigma

270°

PNP

NJ301-0210N

2 米@10%反射率

±4cm@1sigma

270°

NPN

NJ301-0410N

4 米@10%反射率

±4cm@1sigma

270°

NPN

NJ301-0810N

8 米@10%反射率

±4cm@1sigma

270°

NPN

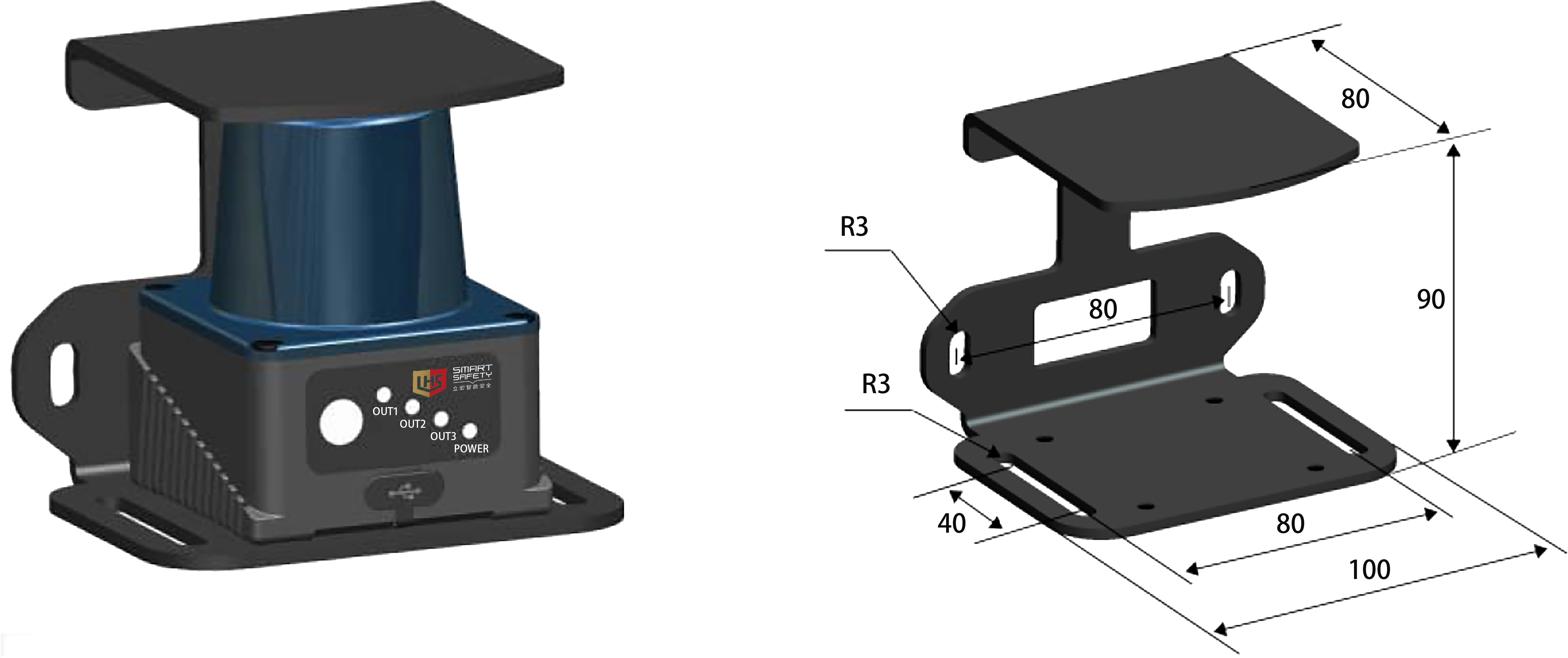

安装方式

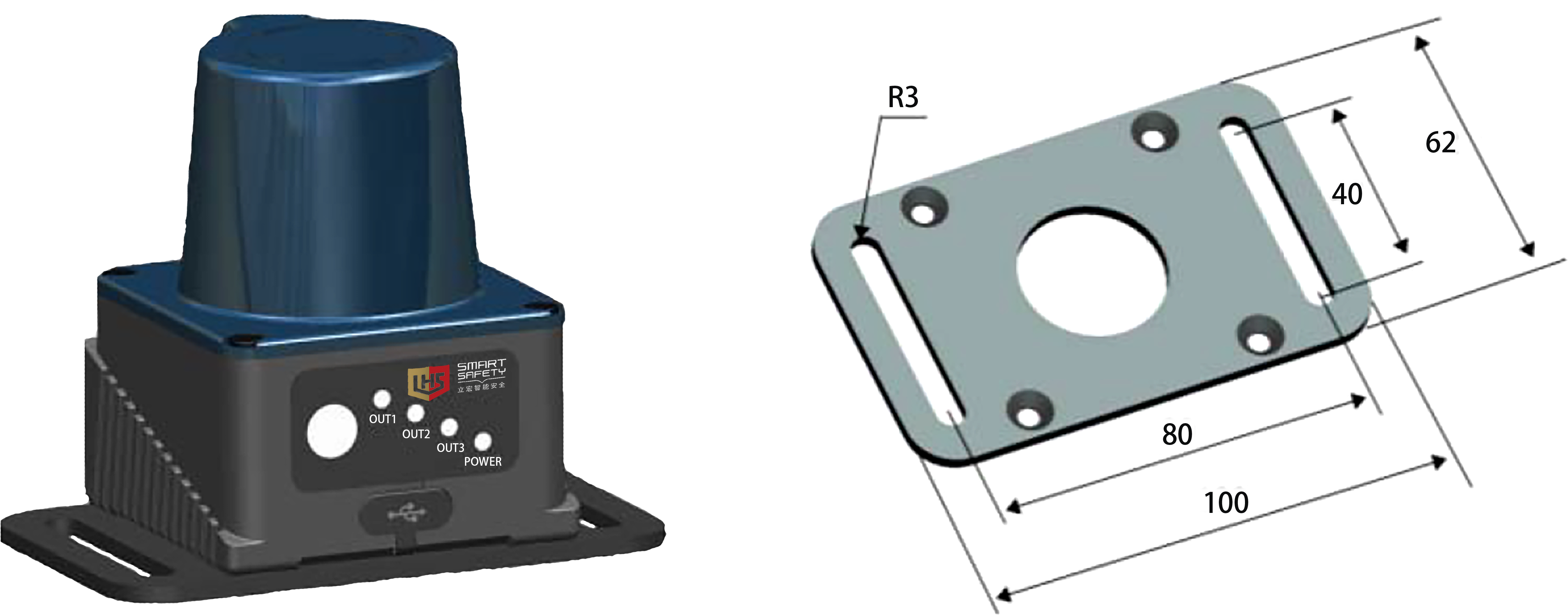

水平安装方式(SZ)、垂直安装方式(CZ)、防护罩安装方式(FZ)

电源线

5M 赠送

编程线

赠送

说明


激光扫描仪主体



 电源线



编程线




技术参数

光学特性

激光光源

波长905nm,一类激光产品

最大检测范围

半径20m@70%反射率(白色物体)

半径8m@10%反射率(黑色物体)

扫描角度范围

270°

角度分辨率

0.5°

测量误差

±4cm

电气/机械参数

工作电压

DC9V~DC30V

上电启动时间

典型值6s

功耗

3W(典型值)

输出

OUTPUT1:防区1 检测到障碍物时进入OFF 状态

OUTPUT2:防区2 检测到障碍物时进入OFF 状态

OUTPUT3:防区3 检测到障碍物/系统故障

(二选一,可配置)时进入OFF 状态

外形尺寸

62mm×64mm×81mm

电缆长度

≤30m

环境特性

环境温度

工作:-10℃~50℃(无结霜及凝雾)

存储:-40℃~70℃

环境湿度

工作:35%RH~85%RH

存储:35%RH~95%RH

抗光干扰

15000Lux

抗冲击

加速度10g;脉冲持续时间:16ms;

碰撞次数:三轴,每轴1000±10 次

抗振动

频率10Hz~55Hz;振幅:0.35±0.05mm;

扫描次数:三轴,每轴20 次

防护等级

IP65

电磁兼容

性(EMC)

EMI

EN61326-1:2013

EN55011:2009+A1:2010

EMS

EN61326-1:2013

EN61000-4-2:2009

EN61000-4-3:2006+A1:2008+A2:2010

EN61000-4-4:2004+A1:2010

EN61000-4-6:2009

EN61000-4-8:2010

EN61000-4-11:2004

可配置功能

防区配置

用户可通过配置软件,将NJ300系列防区配置为所需形状

响应时间

可调(40ms/圈)

区域组切换

组外部输入信号(Z1、Z2、Z3、Z4)实现16 个区域

组的切换,默认Z1、Z2、Z3、Z4 不接时区域组15 工作

工作模式

NJ300系列提供4 种工作模式,默认工作模式4


技术参数

标识

含义

描述

3

用户配置的防区3

检测到障碍物时OUTPUT3 进入OFF 状态

2

用户配置的防区2

检测到障碍物时OUTPUT2 进入OFF 状态

1

用户配置的防区1

检测到障碍物时OUTPUT1 进入OFF 状态

NL300系列

激光雷达

扫描角度270°,半径10 米@70%反射率,半径8米@10%反射率


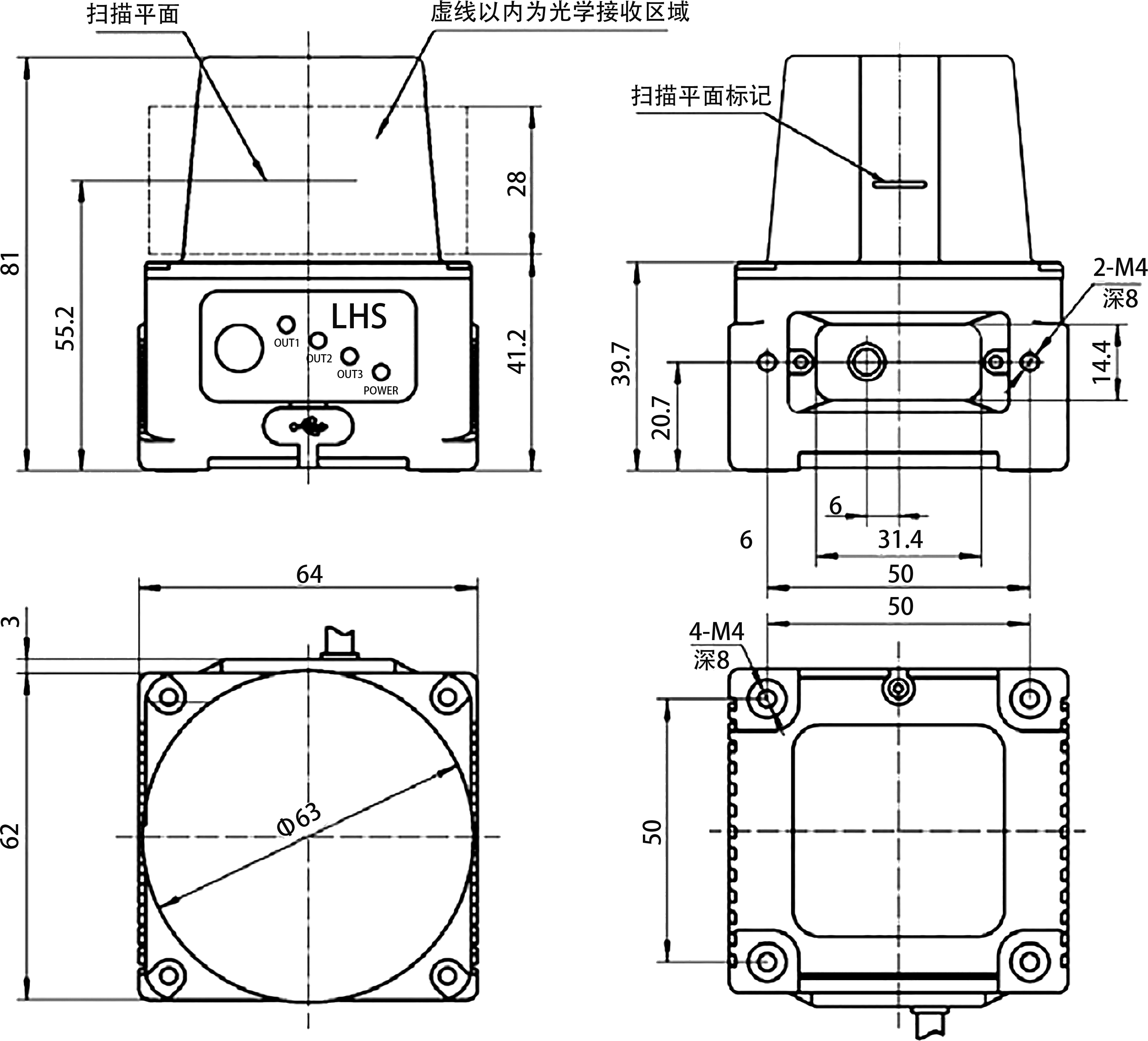

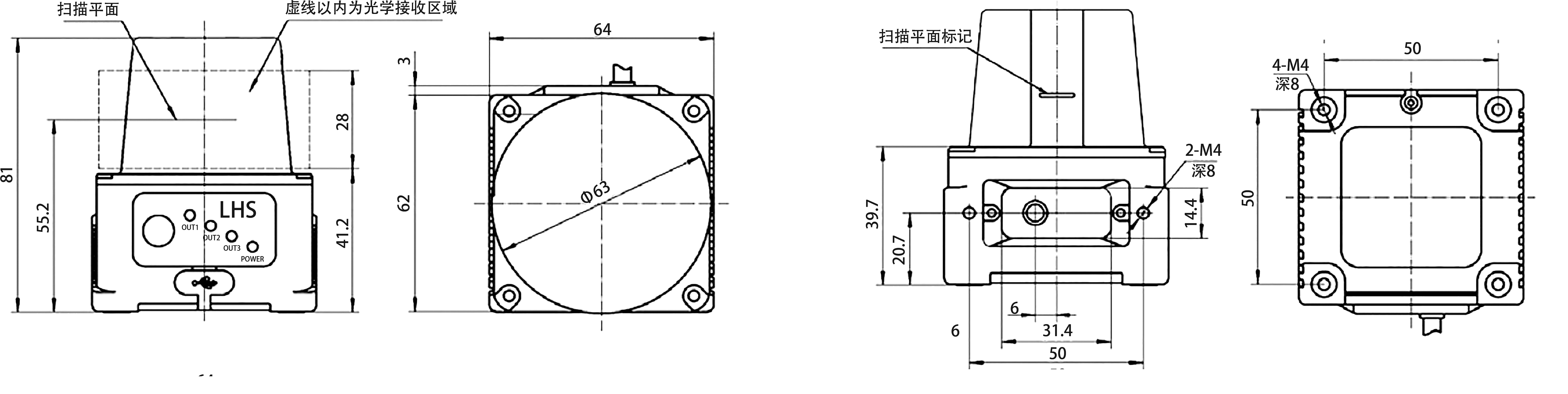

产品尺寸图



接线图

PNP输出形式接线图

NPN输出形式接线图


接线图

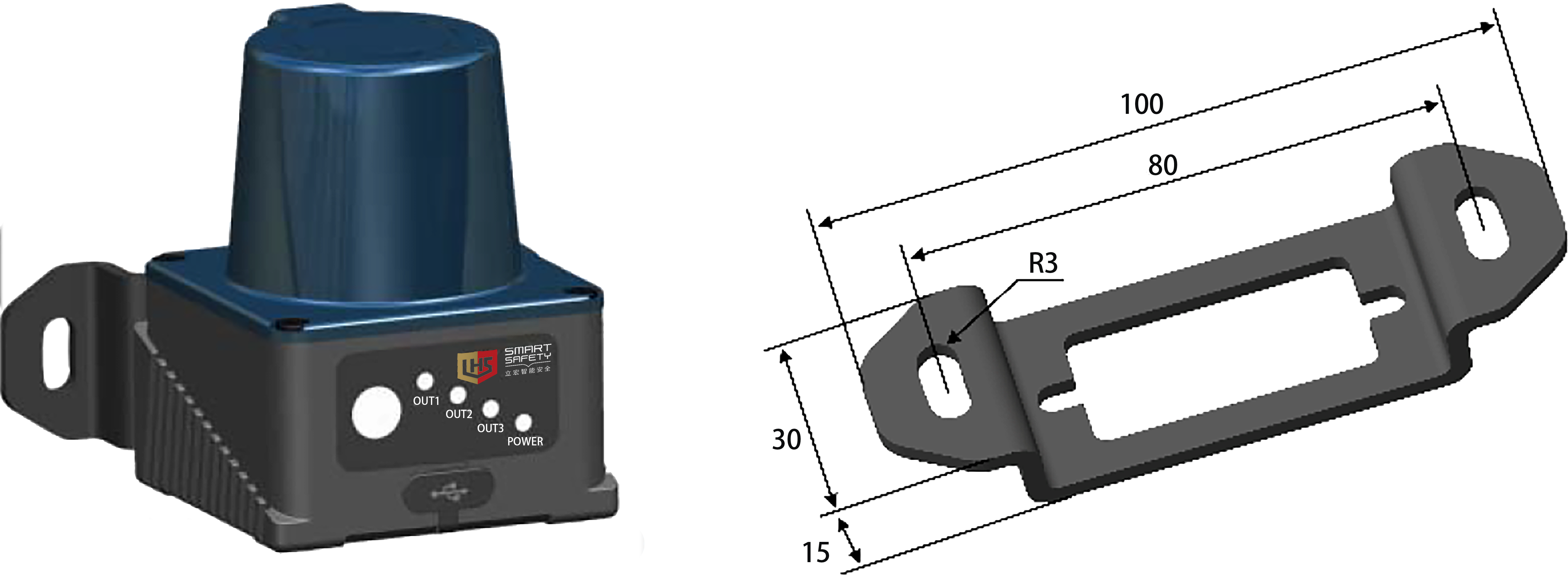

垂直安装方式
