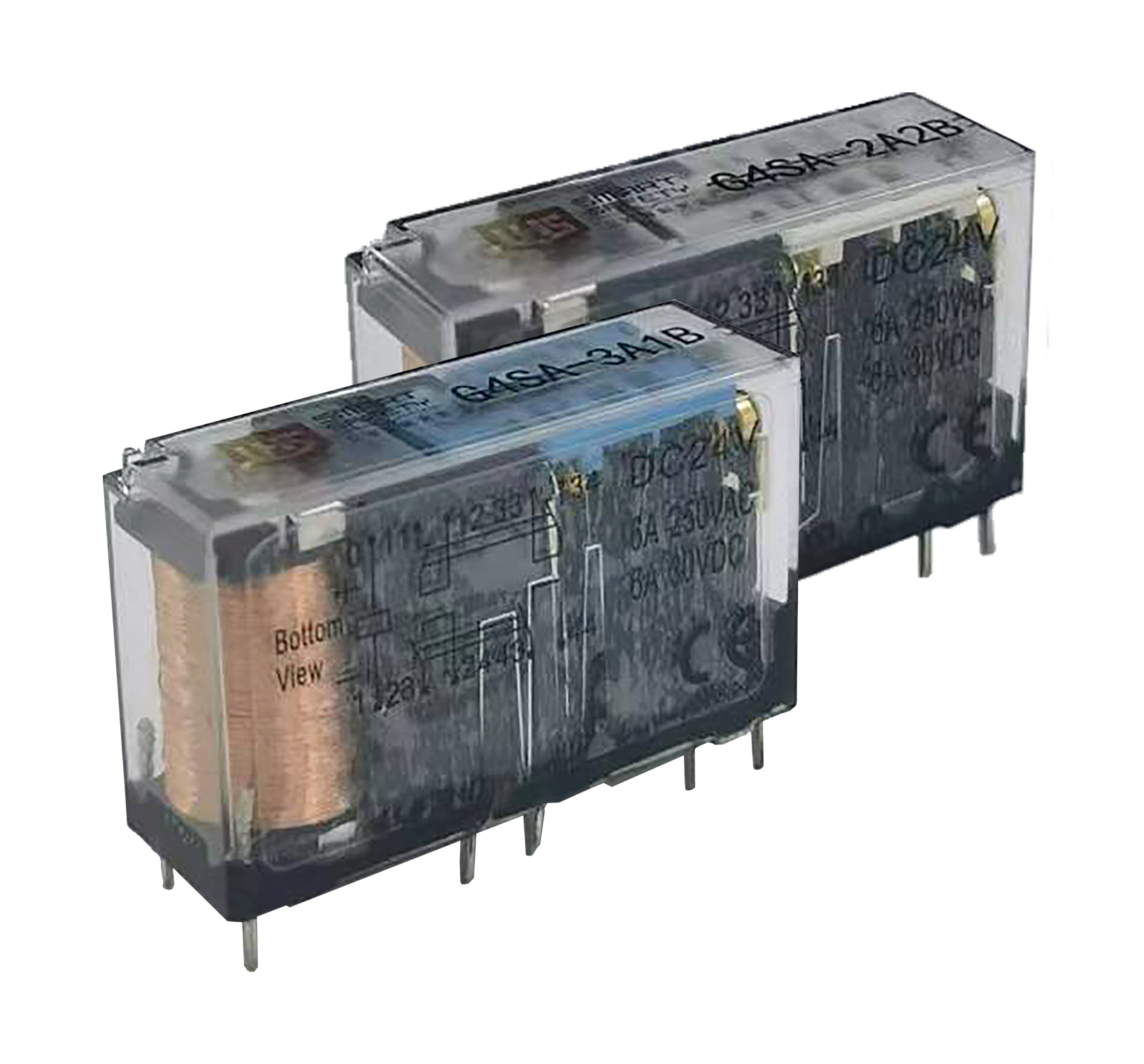

G4SA系列安全继电器(带强制导向触点的继电器) | |
![]() | ·四组常开+两组常闭 ·强制导向的触点结构(符合IEC 61810-3标准) ·负载能力强:6A触点切换能力 ·低输入功耗:500mW ·绝缘能力强:输入-输出承受10kV浪涌电压 ·UL绝缘等级:F级绝缘等级可供选择 |
▊ | 产品选型 |
产品名称 | 型号 | 触点形式 | 品牌 |
安全继电器 | G4SA-2A2B | 2NO+2NC | LHS |
安全继电器 | G4SA-3A1B | 3NO+1NC | LHS |
说明 |
▊ | 触点参数 |
触点形式 | 2NO+2NC/3NO+1NC |
结构分类(按IEC 61810-3) | A类强制导向 |
接触电阻(1) | 100mΩ (1A 6VDC) |
触点材料 | AgSnO2 |
触点负载(阻性) | 6A 250VAC / 30VDC |
最大切换电压 | 400VAC / 30VDC |
最大切换电流 | 6A |
最大切换功率 | 1500VA /180W |
电耐久性 | 1×105次 (1NO: 6A 30VDC,阻性负载, 室温, 1s通9s断) 1×105次 (1NO: 6A 250VAC,阻性负载, 室温, 1s通9s断) |
机械耐久性 | 1×107次 |
备注:(1)上述值均为初始值。 |
▊ | 线圈参数 |
额定线圈功率 | 约500mW |
▊ | 线圈规格表 |
额定电压VDC | 动作电压 VDC(1) | 释放电压 VDC(1) | 最大电压(2)VDC | 线圈电阻Ω |
6 | ≤4.5 | ≥0.6 | 6.6 | 72×(1±10%) |
9 | ≤6.8 | ≥0.9 | 9.9 | 162×(1±10%) |
12 | ≤9.0 | ≥1.2 | 13.2 | 288×(1±10%) |
18 | ≤13.5 | ≥1.8 | 21.78 | 648×(1±10%) |
24 | ≤18.0 | ≥2.4 | 26.4 | 1152×(1±10%) |
36(3) | ≤27.0 | ≥3.6 | 39.6 | 2592×(1±10%) |
48(3) | ≤36.0 | ≥4.8 | 52.8 | 4608×(1±10%) |
备注: (1)上述值均为初始值; (2)最大电压是指继电器线圈在短时间内能够承受的最大电压值; (3)对于额定电压≥36V的产品,为保护线圈不受损伤,在测试及应用中,必须有抑制线圈产生过电压的措施(如:在线圈并联二极管等)。 |
▊ | 性能参数 |
动作时间(额定电压下) | ≤20ms | |
释放时间(额定电压下) | ≤20ms | |
线圈温升(额定电压下) | ≤70K(线圈驱动电压为1.1倍Un,触点载流为额定电流,环境温度85℃) | |
振动 | NO/NC: 10Hz ~ 55Hz 1.5mm 双振幅 NO: 55Hz ~ 200Hz, 98m/s2 NC: 55Hz ~ 200Hz, 49m/s2 | |
冲击 | 稳定性 | 100m/s2 |
强度 | 980m/s2 | |
爬电距离 | 线圈与触点间 | 8mm |
触点组间 | 5.5mm | |
空气间隙 | 线圈与触点间 | 8mm |
触点组间 | 5.5mm | |
湿度 | 5%~ 85% RH | |
温度范围 | -40℃~85℃ | |
引出端形式 | 印制板式 | |
重量 | 约23g | |
封装方式 | 防焊剂型 | |
备注:(1) UL绝缘等级:F级、B级;(2) 上述值均为初始值。 |
▊ | 安全认证 |
TÜV | 6A 277VAC / 30VDC 85℃ 1.5A / 2A 240VA(AC-15) 55℃ |
备注: (1) 表中未注明温度的负载,均指环境温度为室温; (2) 以上仅列出了该产品认证的部分典型负载,每个负载的详细测试条件不同,因此电 耐久性寿命次数不一样,如需了解详细信息,请与我司联系 |
▊ | 外形图、接线图、安装孔尺寸 |
G4SA-2A2B 外形图 | 接线图 |
![]() | |

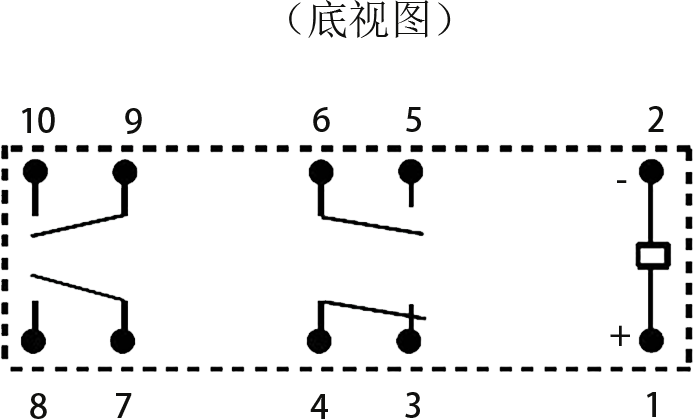

G4SA-3A1B 外形图 | 接线图 |
![]() | 安装孔尺寸(底视图) |
备注: (1)产品部分外形尺寸未注尺寸公差,当外形尺寸≤1mm,公差为±0.2mm;当外形尺寸在(1 ~ 5)mm之间时,公差为±0.3mm;当外形尺寸>5mm,公差为±0.4mm; (2)安装孔尺寸中未注尺寸公差为±0.1mm。 |

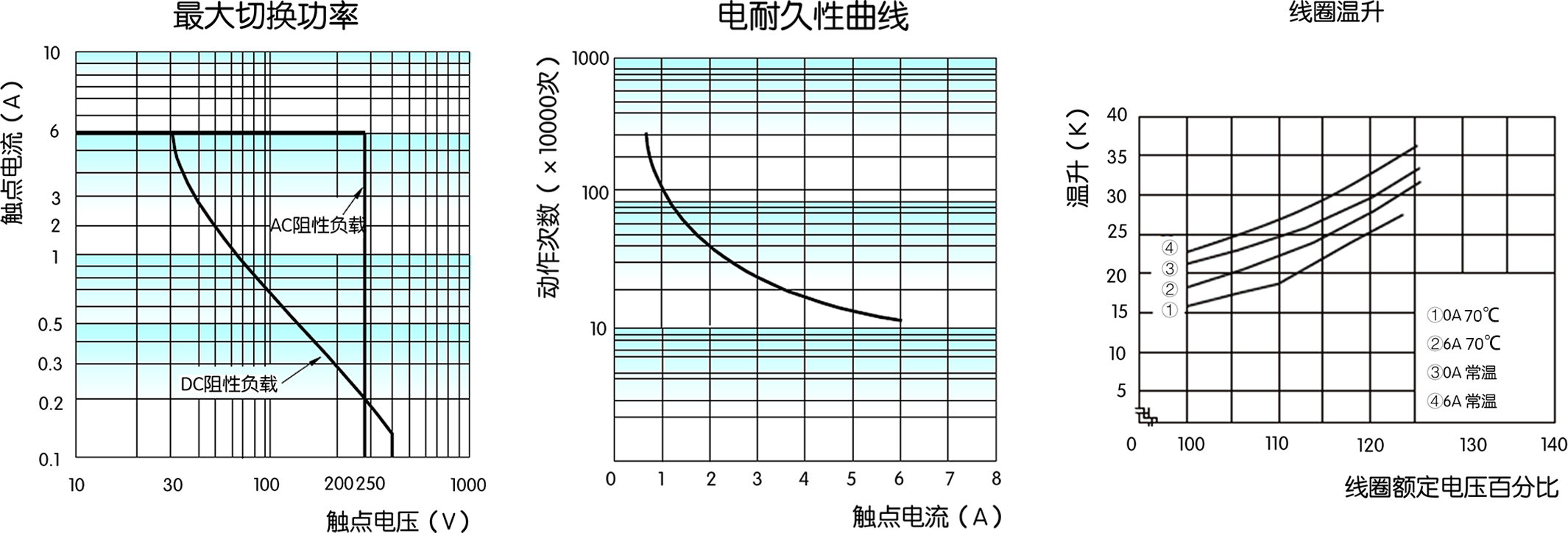

▊ | 性能曲线图 |
备注: (1) 测试条件:1NO端,阻性负载, 250VAC,室温, 1s通9s断。 (2) 以上为试验测试的典型值。 |
▊ | 性能曲线图 |
备注: 按IEC61810-1附录B表B.3方法测试,常温,1NO,1s通9s断。 |

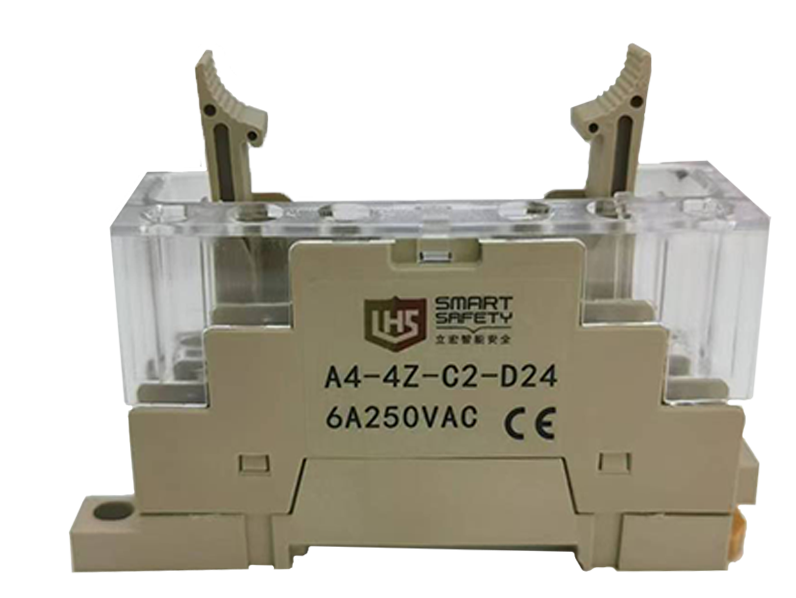

▊ | 继电器配套插座 |
![]() | ·线圈与触点间的耐压2500VAC,绝缘电阻1000MΩ ·可螺钉安装,亦可导轨安装 ·用二极管对线圈进行保护,抑制反向过电压 ·带有手指保护罩 ·自带继电器保持及取出 |
▊ | 性能参数 |
插座型号 | 额定电压 | 额定电流 | 继电器线圈适用电压 | 环境温度 | 扭矩* | 最大导线截面尺寸mm2 | 博露导线长度 | 重量 | 备注 |
A6-6Z-C2-D24 | 250VAC | 6A | (6~24)VDC | -25℃~55℃ | 1.0N·m | 2×1.5 | 7mm | 约63g | 带指示灯 |
▊ | 外形图、接线图、安装孔尺寸、电路图 |
外形尺寸:顶视图 单位: mm | 接线图、安装孔尺寸:顶视图 单位: mm |
![]() | ![]() |
电路图 | |
