▊安全控制器的选型方法
请按步骤，根据用途选择适合的 GC 系列产品。 | ||
 |  |  |
| 主控制器的选择［必需］ | 扩展单元的选择［选购件］ | 总线网关的选择［必需］ |
|  |  |

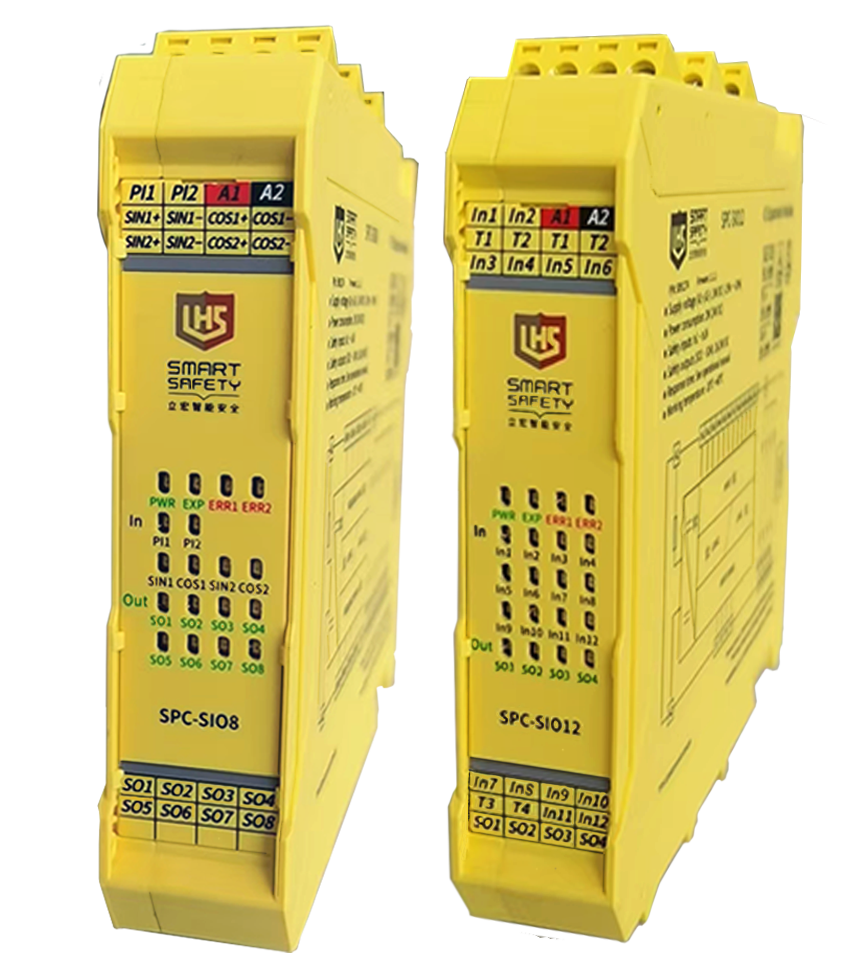

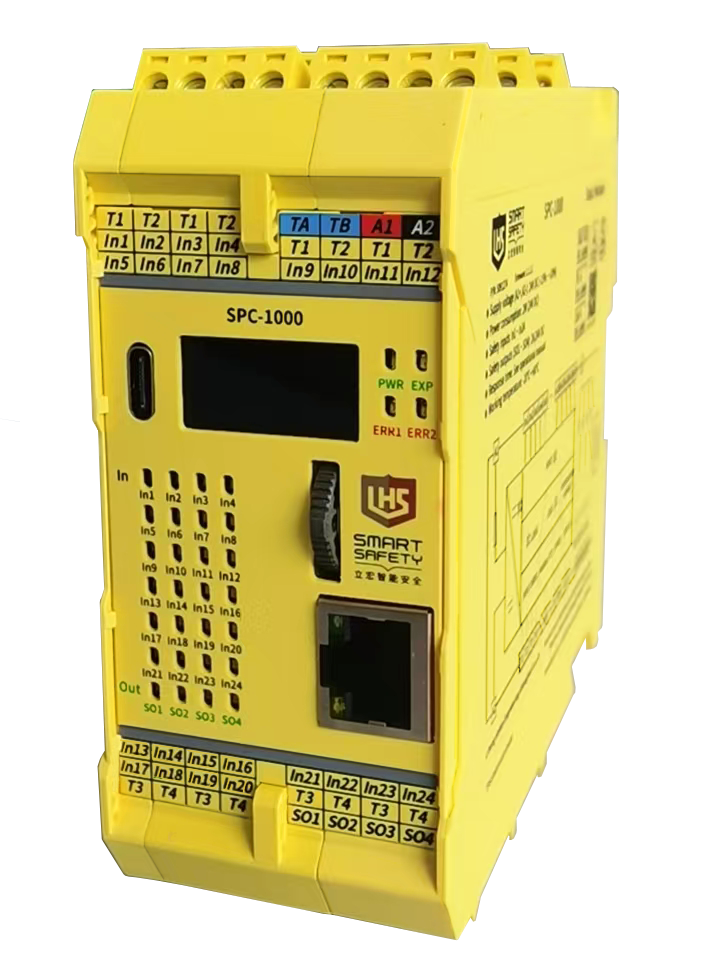

SPC-1000 | SPC-SIO8 SPC-SIO12 | SPC-WG |
| ▊ | 总线网关 |
| • 是总线型网关从站设备 |
▊附件规格

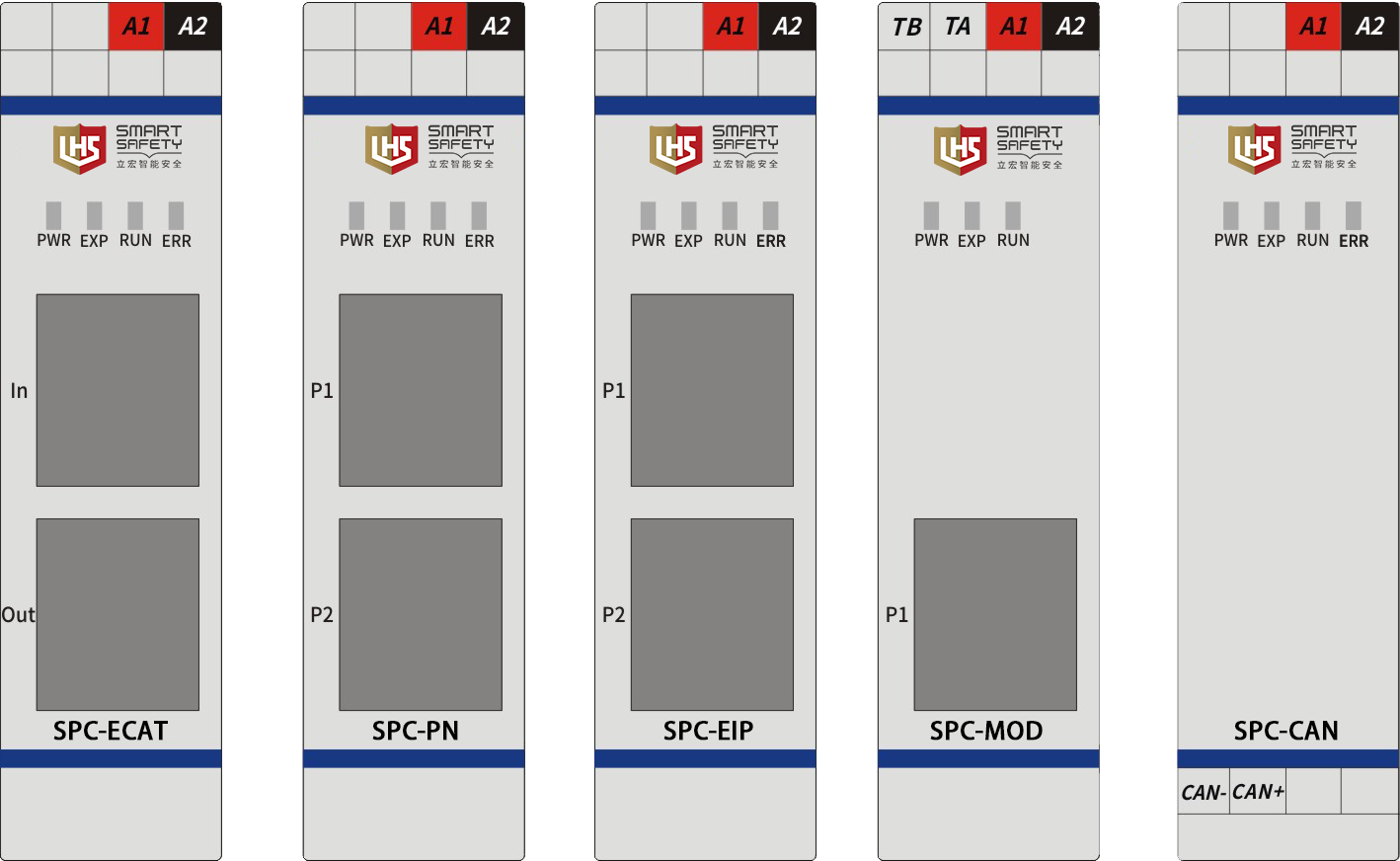

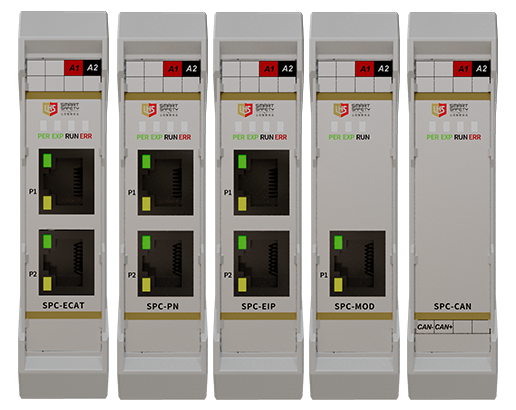

产品名称 | 型号 | 通讯方式 |

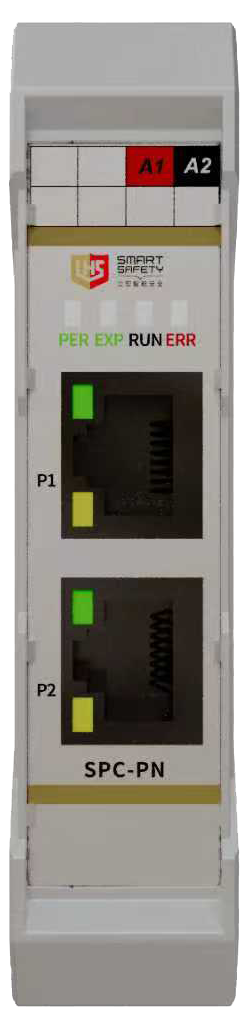

网关 | SPC-PN | PROFINET |

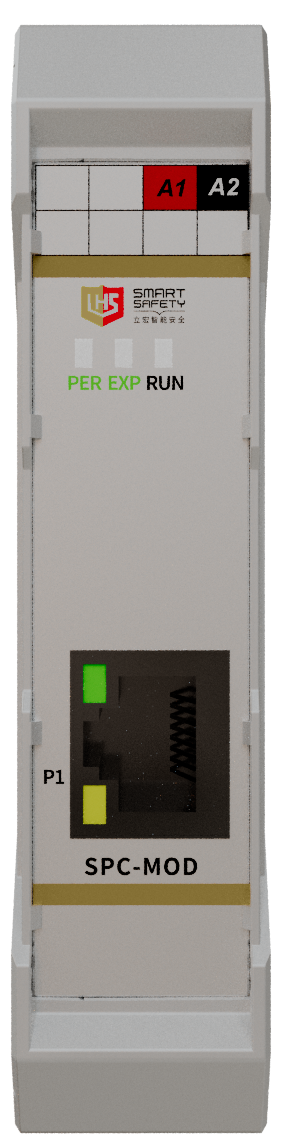

网关 | SPC-MOD | Modbus |

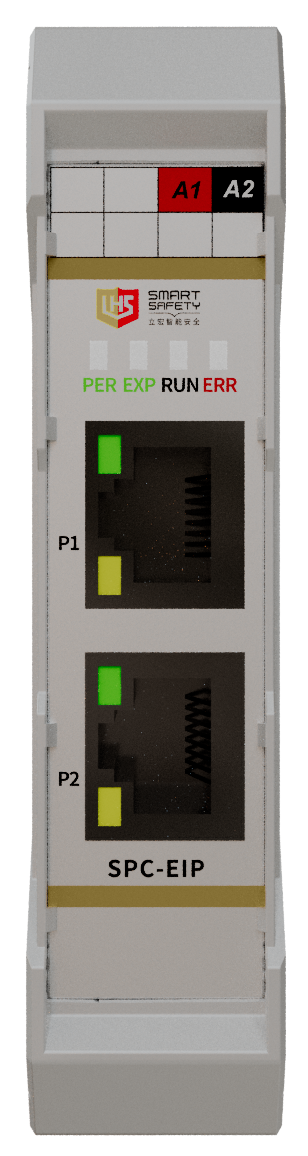

网关 | SPC-EIP | Ethernet/IP |

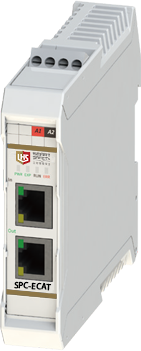

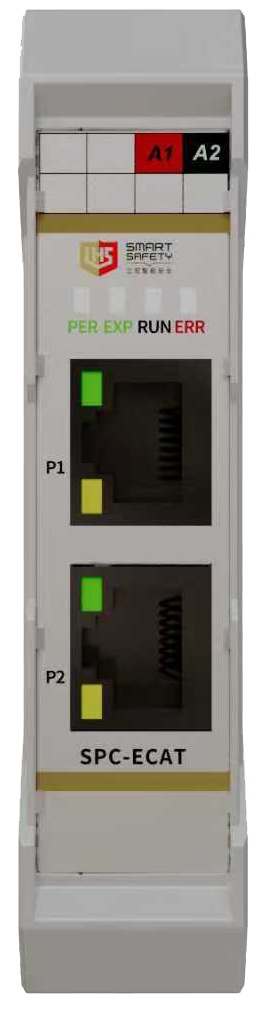

网关 | SPC-ECAT | Ether CAT |

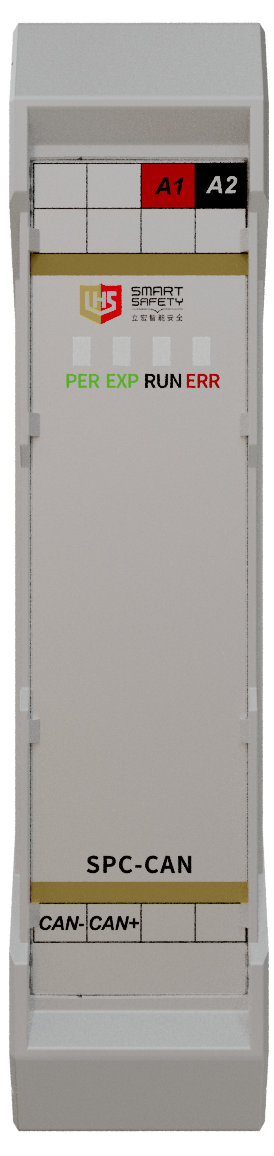

网关 | SPC-CAN | Canopen |
▊ 技术参数
型号 | SPC-WG |
电源指示灯 | off:模块失电 |
on:模块得电 | |
背板总线指示灯 | on:背板总线通信正常 |
Blinking:连接正常，系统内有模块离线 | |
Flickering:网关模块离线 | |
总线运行指示灯 | off:与主站未建立连接 |
on:与主站连接成功 | |
ERR指示灯 | off:无错误(指示灯灭) |
on:系统错误(指示灯亮) | |
LiLink/Act | off:无EtherCAT连接 |
on:连接正常，无数据 | |
Flash:数据传输中 |
▊网关附件规格
产品名称 | 产品选型 | 用途 |

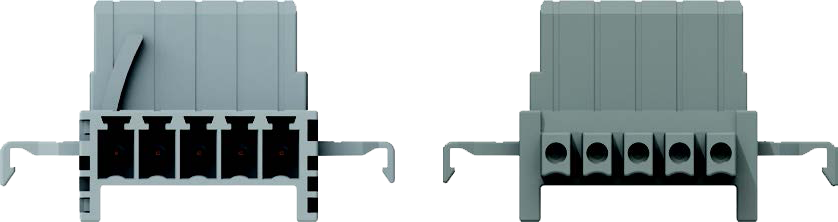

DIN导轨总线连接器 | SPC-TBUS | 用于连接电子模块壳体的总线连接器，每模块需要一个 |

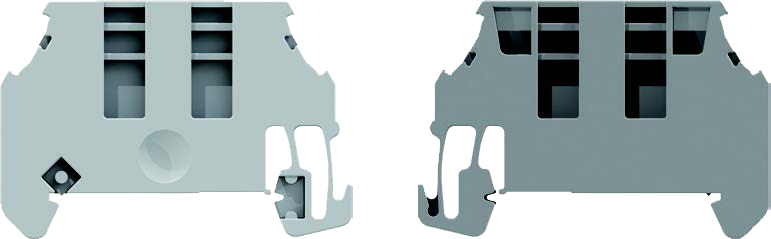

限位器 | SPC-E | 标配一组两个，用于固定模块，防止模块松动 |
▊SPC-WG功能框图、典型应用及外形尺寸图
| 功能框图 | DIN导轨总 线连接器 SPC-TBUS 外形尺寸图 | 限位器 SPC-E 外形尺寸图 |
 |
|
|
▊安全模块配置· 自检参数可自由配置· 检测T口可自由选择· 通讯参数可自由配置· 通用Type-C组态线
▊安全控制器的选型方法请按步骤，根据用途选择适合的 GC 系列产品。主控制器的选择［必需］扩展单元的选择［选购件］总线网关的选择［必需］ SPC-1000SPC-SIO8 SPC-SIO12SPC-WG▊SPC-SIO8安全扩展模块· 是一款安全扩展模块· 最大支持2路支持TTL型/正余弦型编码器信号......
• 是总线型网关从站设备 • 支持Modbus、EtherCAT、PROFINET、 EtherNet/IP、CANopen等通讯 • 配合安全控制模块使用 • 通过网关设备，用户可实时读取安全控制模 块的逻辑状态信息、设备运行状态信息以及 各IO模块的故障报警状态等，实现远程通信，方便操作▊型号......
