 | ·数字CMOS激光传感器具有体积小、光电小、精度高等特点；精准检测待测物体的相对位移，常用于长度、距离、振动、速度、方位等物理量的测量。 ·重复精度 ·重复精度200μm ·检测距离120-280mm ·开关量 模拟量 ·防水级别IP67 |
| ▊ | 产品介绍 |
非接触测量 |
非接触测量，金属、检测塑料均可 |
超高精度 |
超高精度，可测量微小物体 |
安装方便 |
超小型传感器探头，安装方便，不占用工位 |
数据实时学握 |
直接与外部设备通信，实时学控数据，提高工作效率。 |
短路保护 |
短路保护:负载短路时，不但保护自己也保护负载不被烧坏 |
过载保护 |
当负载不稳定导致电流变大时，自动保护 |
反极性保护 |
产品电源线正负极接反不会烧坏产品 |
| ▊ | 使用场景 |
激光位移传感器适用于锂电、印包、涂布机、智能制造等行业，常用于长度、高度、宽度、距离、振动、速度、方位、物体有无、形状、平坦度等物理量的测量，还可用于探伤和大气污染物的监测等。
| ▊ | 产品参数 |
| 型号 | LD1-H200N/NA(NPN)/LD1-H200P/PA(PNP) | 型号种类 | 开关量/双重输出型 |
| 测量中心距离 | 200mm | 测量范围 | ±80mm |
| 重复精度 | 200μm | 直线性 | ±0.2%F.S. |
| 温度特性 | 0.03%F.S./℃ | 光源 | 红色半导体激光2类 最大输出1mW、发光光束波长：655nm |
| 光束直径 | 约φ300μm | 电源电压 | 12V-24V DC±10% 脉动P-P10% |
| 消耗电流 | 40mA以下（电源电压24V DC时）、60mA以下（电源电压12V DC时） | ||
| 控制输出(NPN) | [NPN输出型] NPN开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC 以下（控制输出-0V之间） ·剩余电压：1.5V以下（流入电流50mA下） ·漏电流：0.1mA以下 | 控制输出(PNP) | [PNP输出型] PNP开路集电极晶体管 ·最大流入电流：50mA ·外加电压：30V DC 以下（控制输出+V之间） ·剩余电压：1.5V以下（流出电流50mA下） ·漏电流：0.1mA以下 |
| 输出动作 | 入光时ON/非入光时ON 可切换 | 短路保护 | 配备（自动恢复型） |
| 反应时间 | 1.5ms/5ms10ms 可切换 | 外部输入 | NPN无接点输入 有效：0V~+1.2V DC 输入阻抗：约10kΩ |
| 保护构造 | IP67(IEC） | 重量 | 约35g（不含电缆）、约85g（含电缆） |

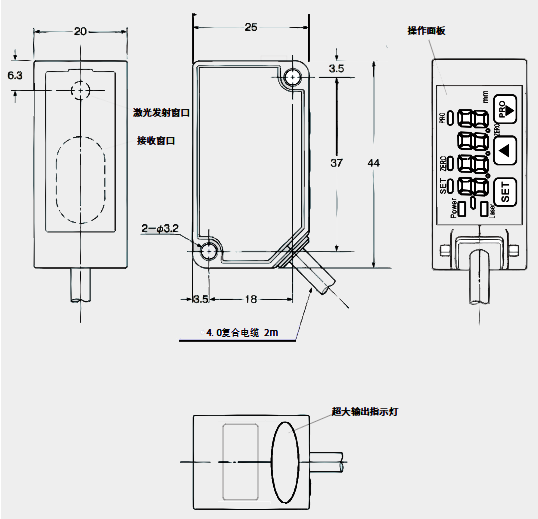

| ▊ | 外形尺寸图 |
