 | ·5微米重复精度 ·自带485通讯 ·精准检测待测物体的相对位移 ·用于长度、距离、振动、速度、方位等物理量的测量。 |

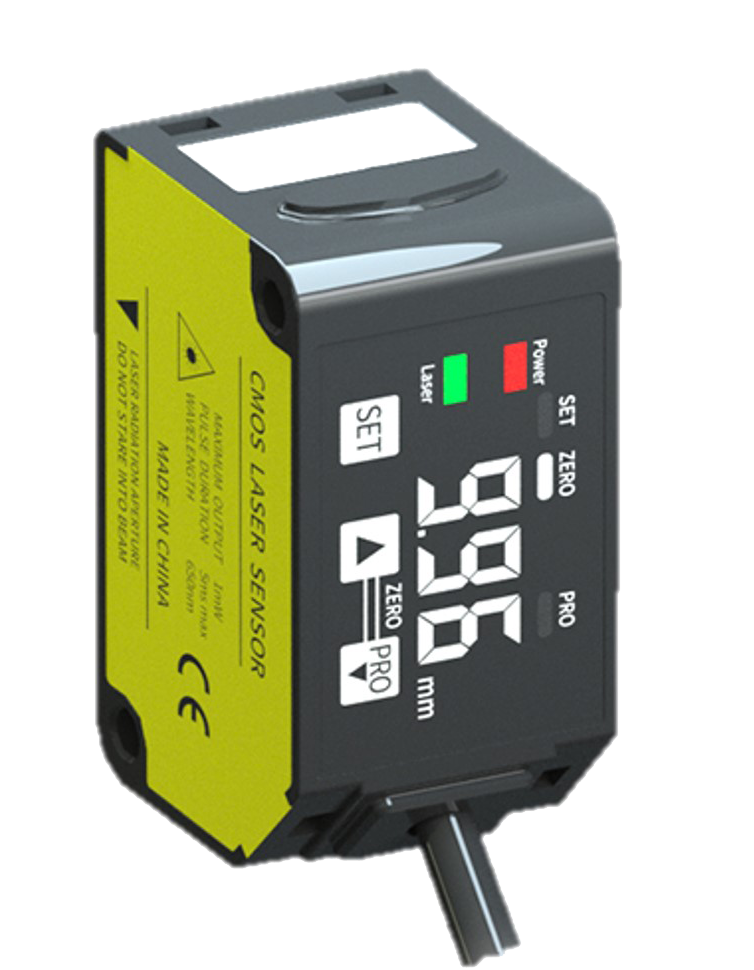

| ▊ | 产品介绍 |
微米级重复精度 |
经激光干涉仪检测，重复精度5Um |
485通讯 |
支持485通讯，可平替进口品牌 |
非接触测量 |
非接触测量，金属、塑料均可检测 |
超高精度 |
超高精度，可测量微小物 |
| ▊ | 使用场景 |
激光位移传感器适用于锂电、印包、涂布机、智能制造等行业，常用于长度、高度、宽度、距离、振动、速度、方位、物体有无、形状、平坦度等物理量的测量。
▊产品参数
| 种类 | 测量中心30mm 型 | 测量中心50mm 型 | 测量中心100mm 型 | 测量中心200mm 型 | 测量中心400mm 型 | |
型号名称（注2） | NPN 输出 | LDS-H030NA | LDS-H050NA | LDS-H100NA | LDS-H200NA | LDS-H400NA |
LDS-H030N-C | LDS-H050N-C | LDS-H100N-C | LDS-H200N-C | LDS-H400N-C | ||
PNP 输出 | LDS-H030PA | LDS-H050PA | LDS-H100PA | LDS-H200PA | LDS-H400PA | |
LDS-H030P-C | LDS-H050P-C | LDS-H100P-C | LDS-H200P-C | LDS-H400P-C | ||
| 测量中心距离 | 30mm | 50mm | 100mm | 200mm | 400mm | |
| 测量范围 | ±5mm | ±15mm | ±35mm | ±80mm | ±200mm | |
| 重复精度 | 5μm | 20μm | 40μm | 100μm | 300μm(测量距离200-400mm) 600μm(测量距离400-600mm) | |
| 黑白面误差 | 10μm | 40μm | 100μm | 300μm | 1mm | |
| 直线性 | ±0.1%F.S. | ±0.2%F.S. | ±0.3%F.S. | |||
测量速度 | 100-2000Hz | |||||
通信输出 | RS-485 | |||||
| 激光波长 | 红色半导体激光器，2 级［ JIS / IEC / GB / FDA］最大输出 ：1mW、发光波峰波长 ：650nm | |||||
光束直径 | 约 Φ100μm | 约 Φ180μm | 约 Φ250μm | 约 Φ400μm | 约 Φ700μm | |
温度特性 | 0.03%F.S./°C | |||||
光源 | 红色半导体激光 2 类(JIS/IEC/GB)/Ⅱ类(FDA)(注 3) | |||||
电源电压 | 12V～24V DC±10% 脉动 P-P10% | |||||
消耗电流 | 40mA 以下(电源电压 24V DC 时)、60mA 以下(电源电压 12V DC 时) | |||||
控制输出 | ＜NPN 输出型＞ | ＜PNP 输出型＞ | ||||
输出动作 | 入光时 ON/非入光时 ON 可切换 | |||||
短路保护 | 配备(自动恢复型) | |||||
模拟输出 | 输出范围：0V～5V(警报时：＋5.2V) | |||||
反应时间 | 0.5ms/1ms/1.5ms/5ms/10ms | |||||
外部输入 | ＜NPN 输出型＞ | ＜PNP 输出型＞ | ||||
保护构造 | IP67(IEC) | |||||
污损程度 | 2 | |||||
使用环境温度 | -10℃ ~ +50℃ | |||||
使用环境照度 | 受光面照度 3000Lux 以下 | |||||
使用环境湿度 | 35%~85%RH | |||||
使用标高 | 2,000m 以下 | |||||
电缆 | 带 0.2mm2 5芯复合电缆 2m | |||||
材质 | 本体外壳：铝铸件 前面盖板：丙烯基 | |||||
重量 | 本体外壳：铝铸件 前面盖板：丙烯基 | |||||
适用规格 | 符合 EMC 指令、FDA 规则 | |||||
(注 1)： 未指定测量条件时，使用条件如下：电源电压：24V DC、环境温度：＋20℃、反应时间：10ms、测量中心距离的模拟输出值。 对象物体：白色陶瓷。
(注2)：A型号为模拟量电压版，-C型号为通讯版。
(注 3)： 根据 FDA 规则中 Laser Notice No.50 规定，遵守 FDA 规则。
| ▊ | 产品外形尺寸图 |
