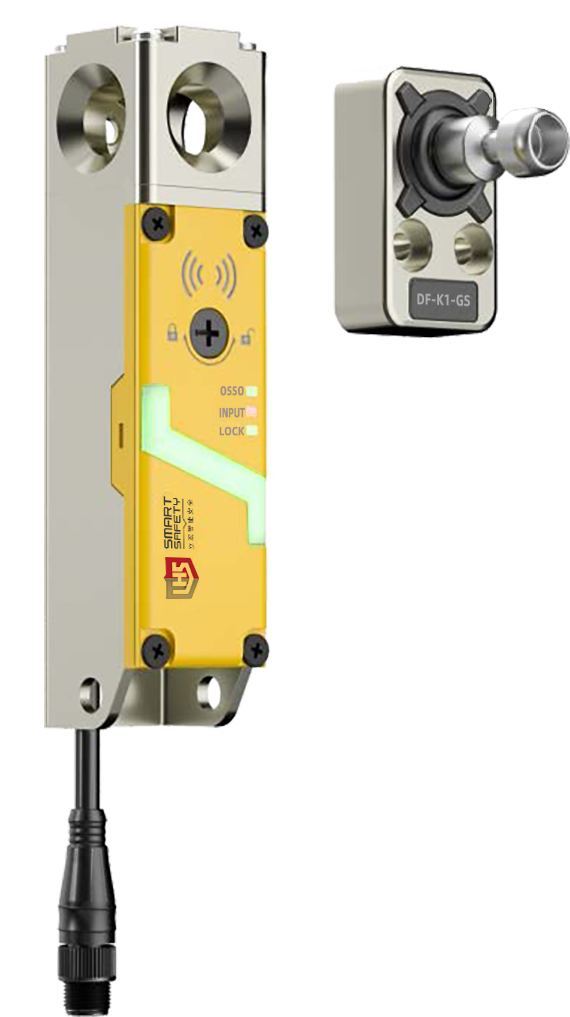

执⾏器

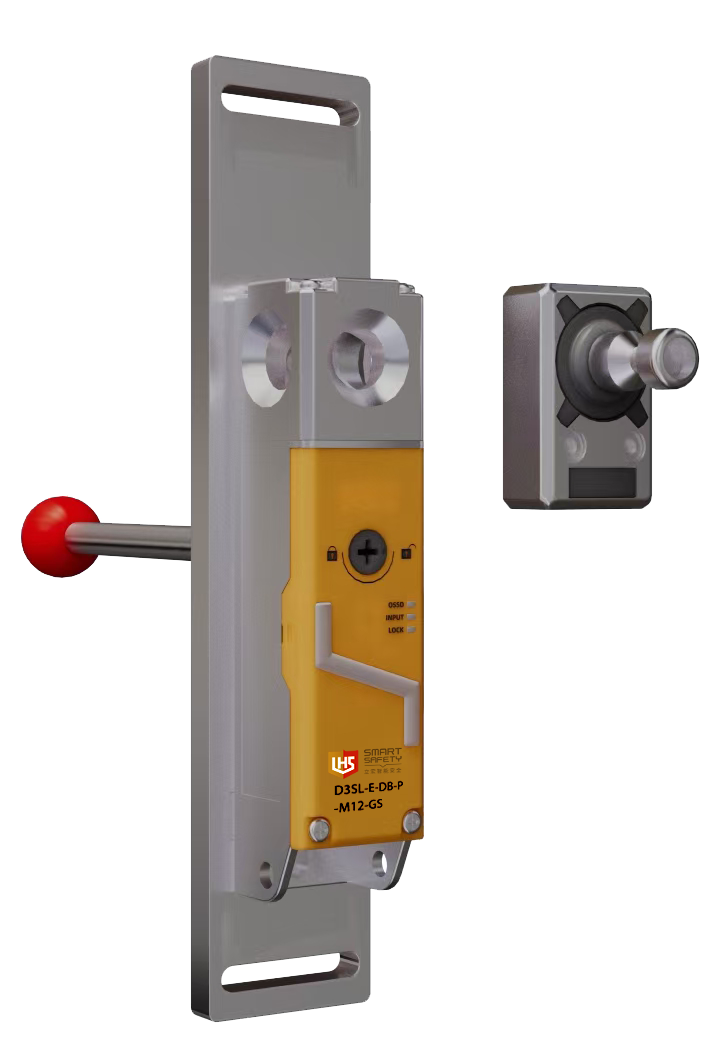

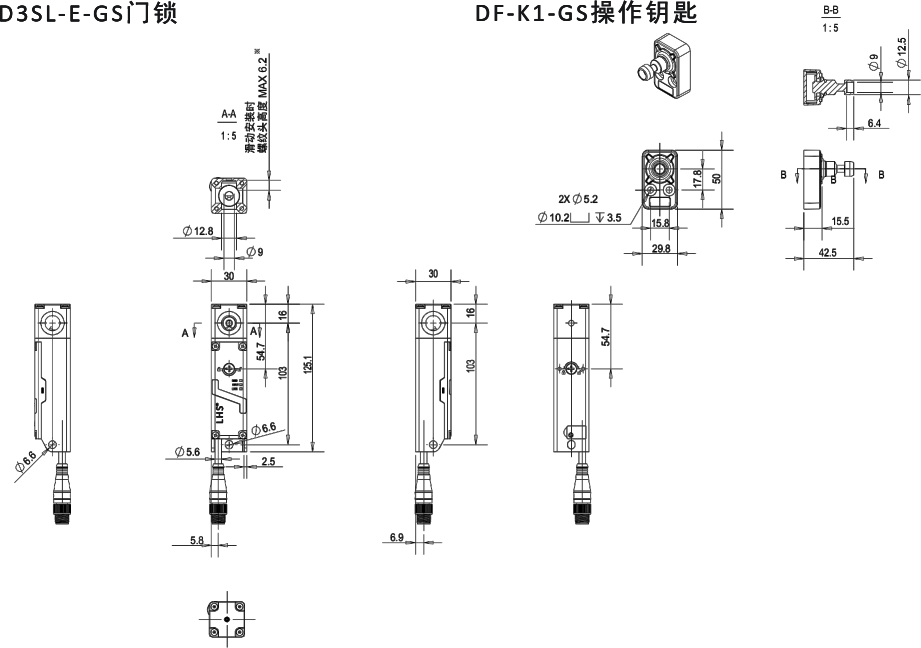

通用编码执行器

DF-K2-GS

唯⼀编码执行器

DF-K1-GS

安装⽀架

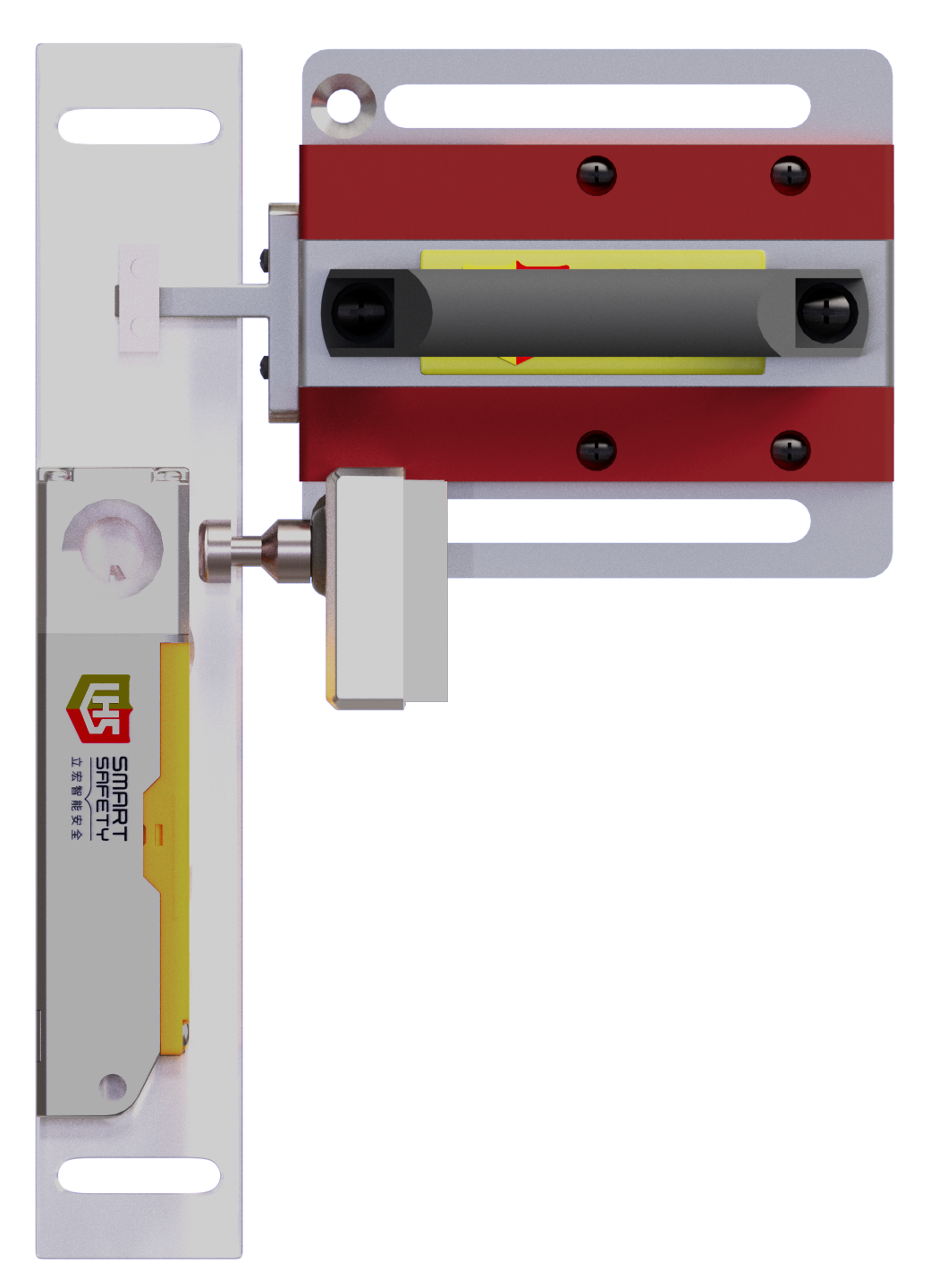

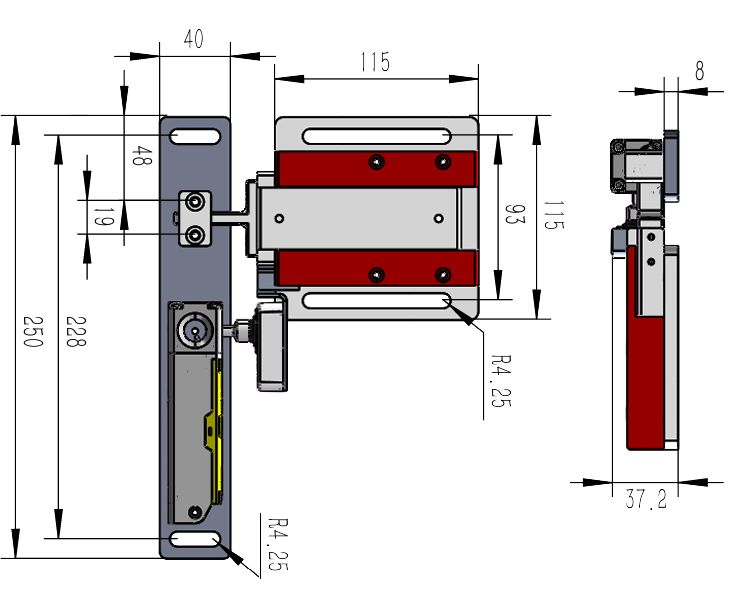

转轴用安装支架

（适用于向左开的铰链式门、合页式门）

D3SL-E-ZJ-JL-L

转轴用安装⽀架

（适用于向右开的铰链式门、合页式门）

D3SL-E-ZJ-JL-R

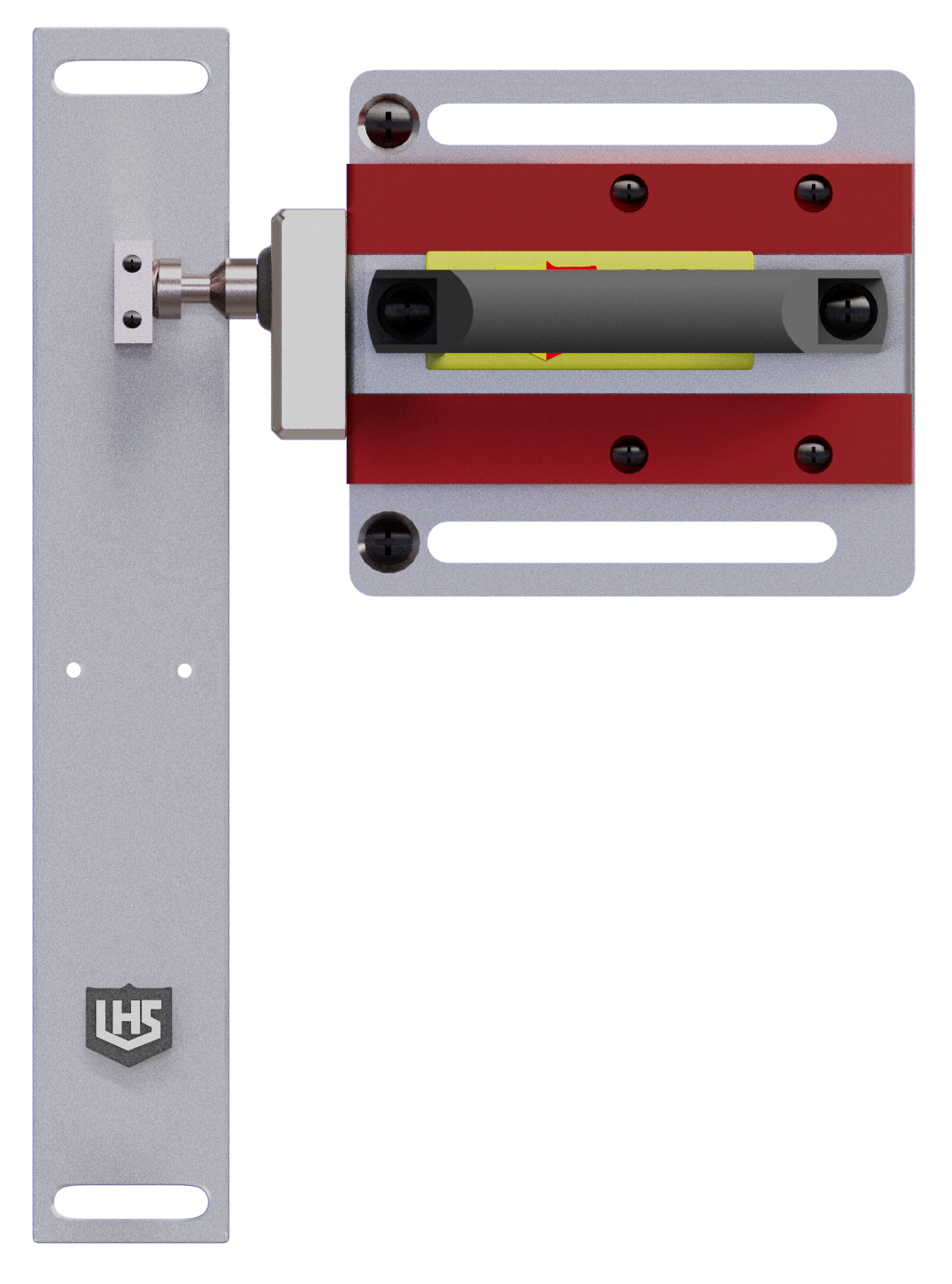

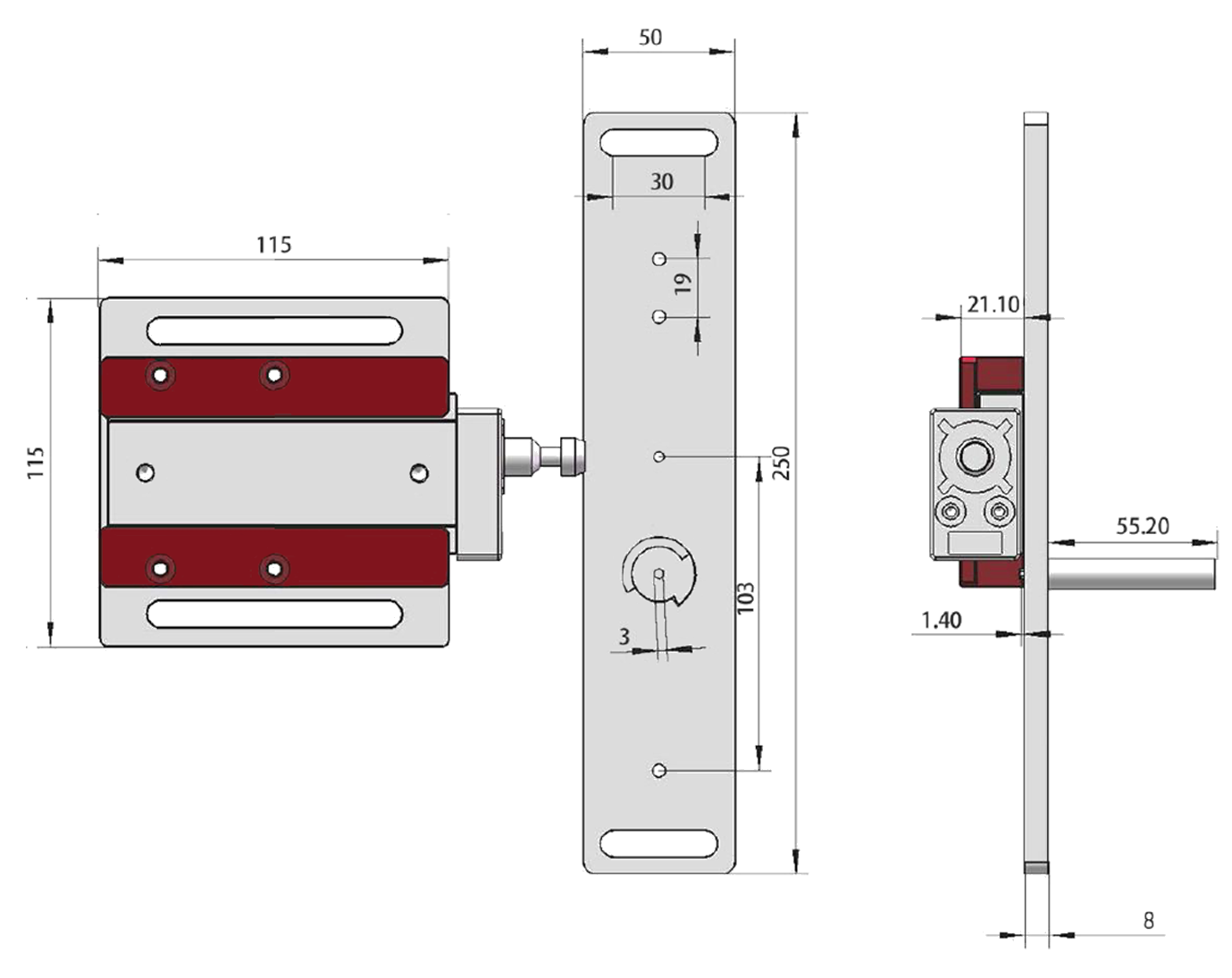

滑动用安装⽀架

（适用于向左开的推拉式门）

D3SL-E-ZJ-TL-L

滑动用安装⽀架

（适用于向右开的推拉式门）

D3SL-E-ZJ-TL-R

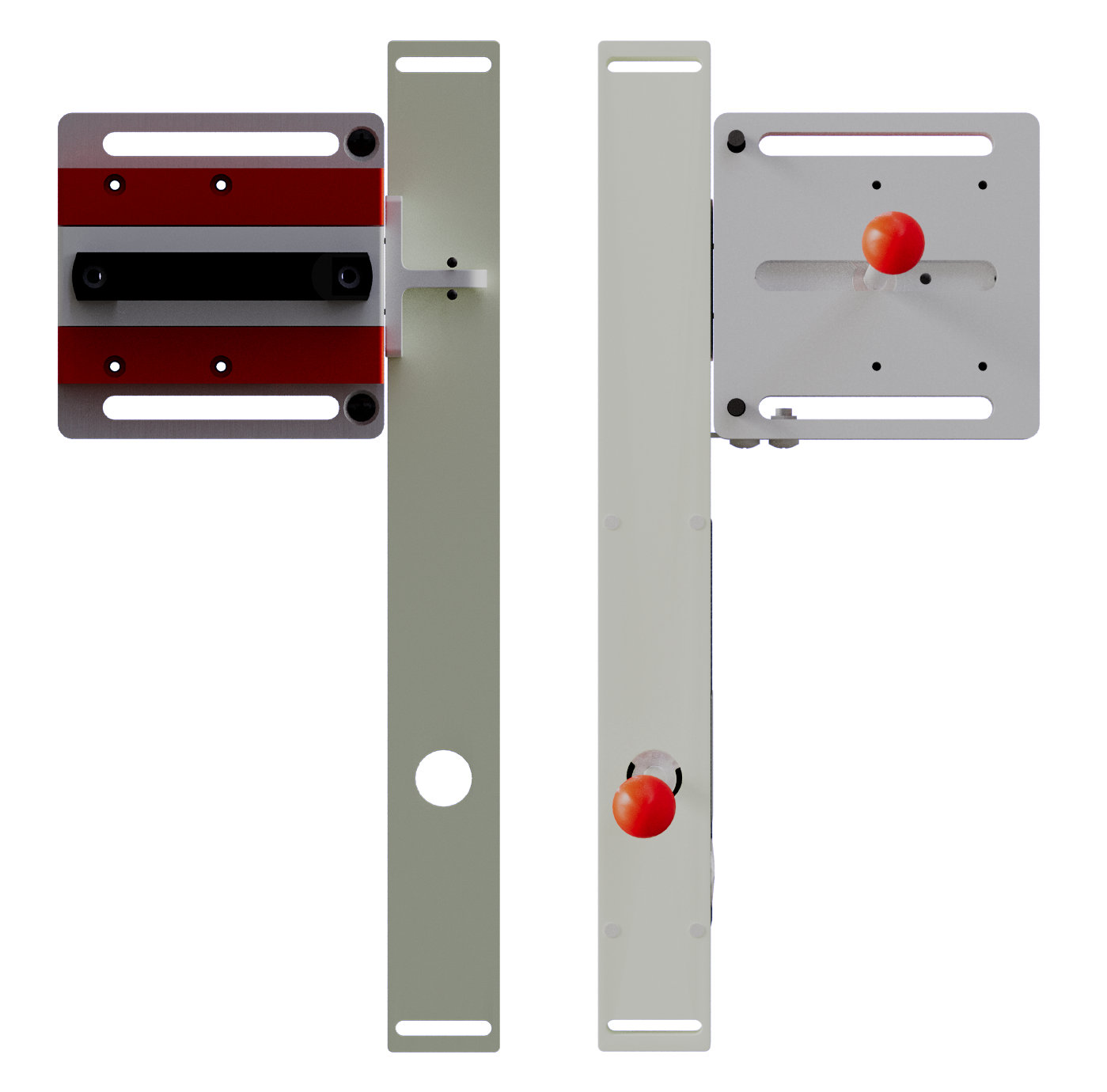

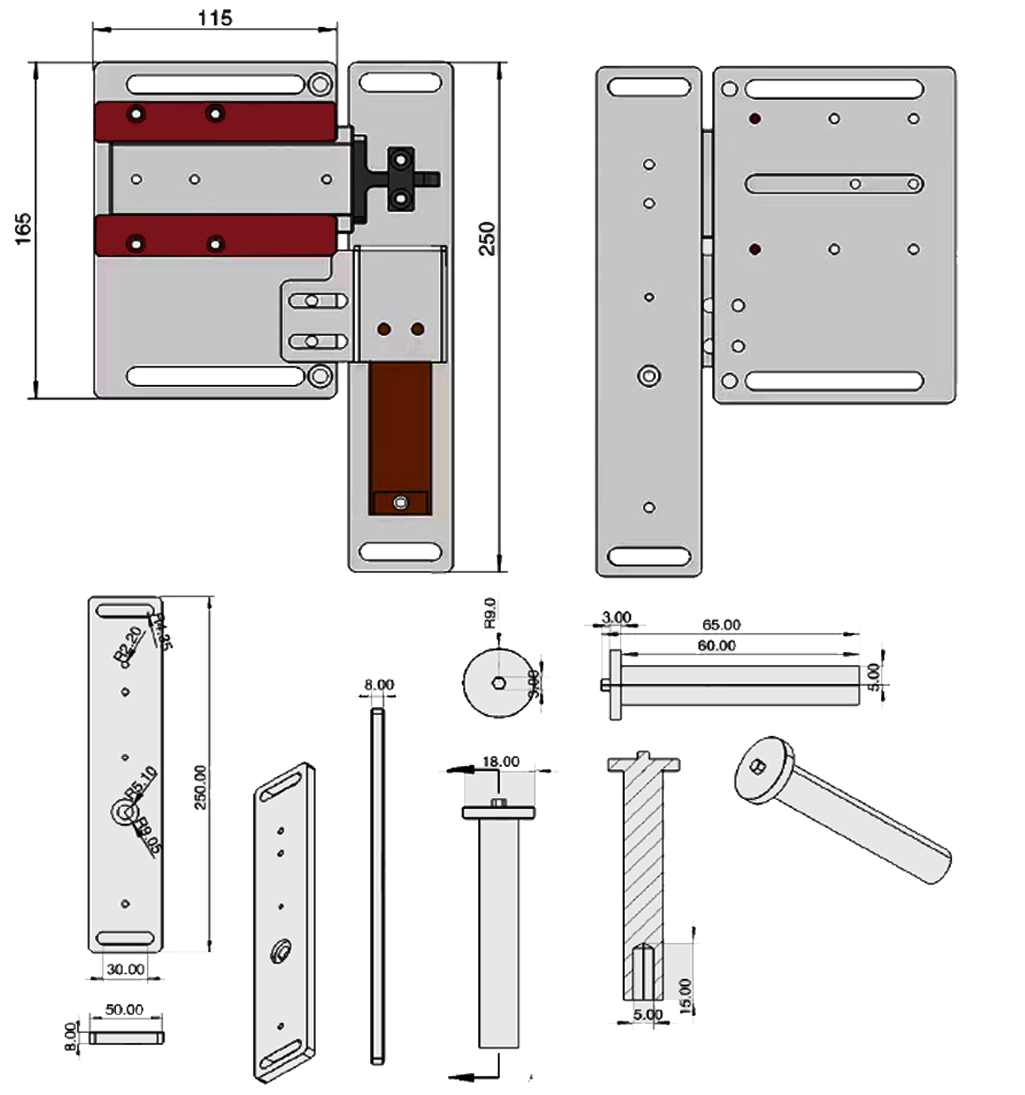

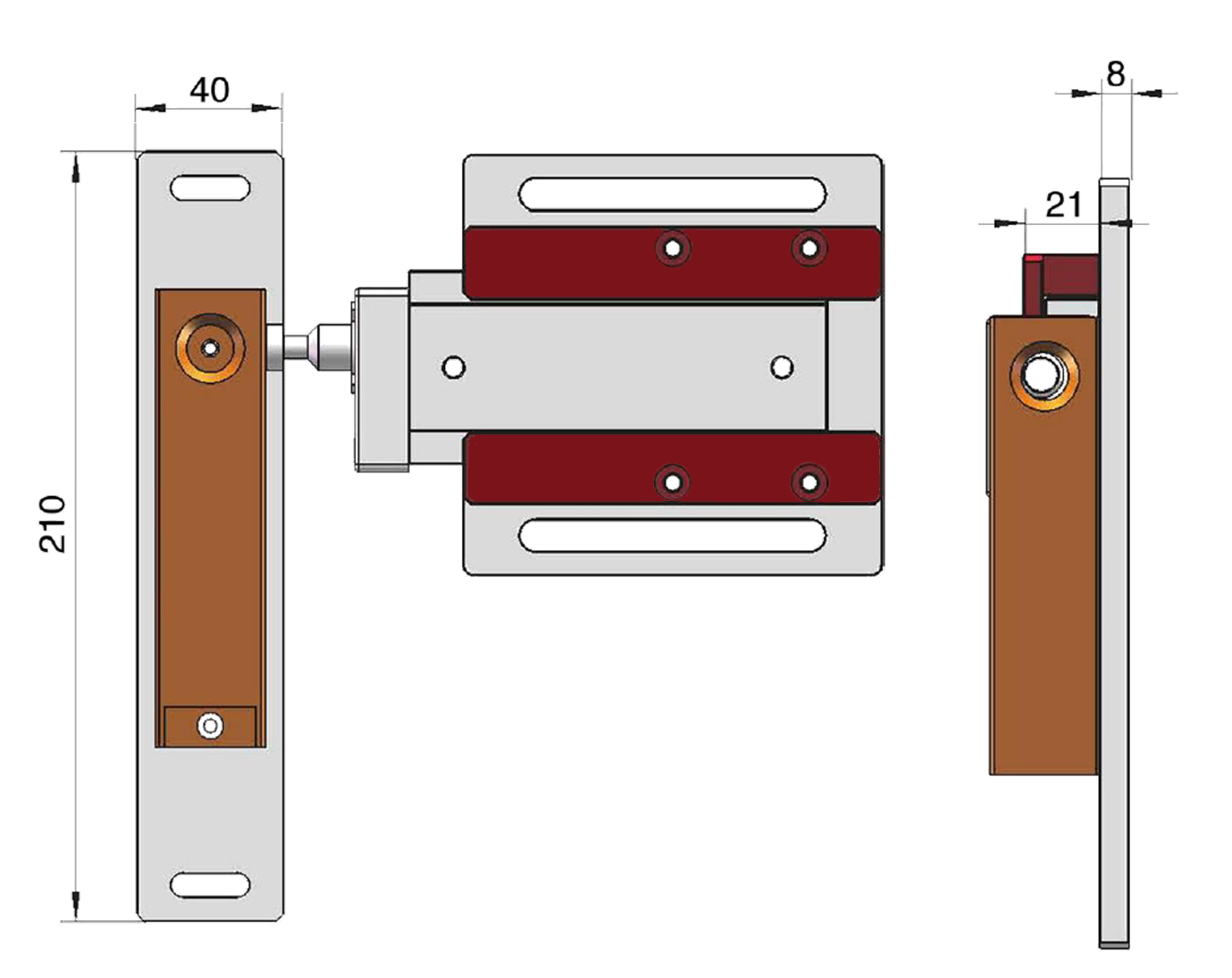

内侧安装支架套件

D3SL-E-ZJ-NC

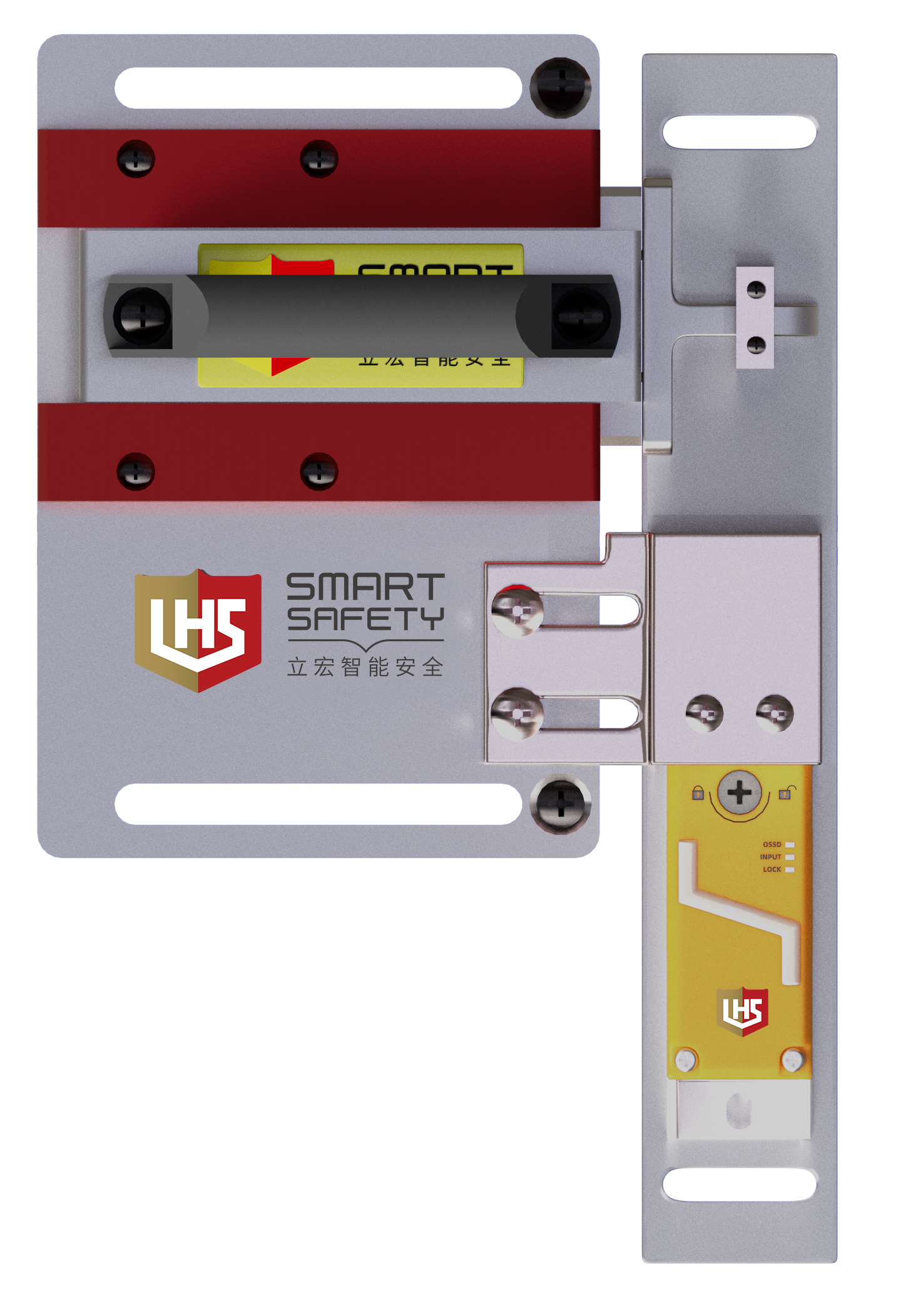

门把手

执行器支架

门把手执行器⽀架右开用

D3SL-E--ZJ-DH-R

门把手执行器支架左开用

D3SL-E-ZJ-DH-L

M12连接线

标准型线缆（8针8芯）

D3SL-E-XL-P88C5

D3SL-E-XL-P88C10

高功能型线缆（12针12芯）

D3SL-E-XL-P1212C5

D3SL-E-XL-P1212C10

说明：M12连接线标配长度为3米，如需5米或10米长度的，请根据需求按表格选择合适的型号。

种类

标准型

高功能

标准型

高功能

电缆规格

末端形状

松散电线

M12连接器

松散电线

M12连接器

芯数

8

12

8

12

长度

3m/5m/10m

0.3m

5m/10m

0.3m

输出类型

PNP/NPN

PNP

PNP/NPN

PNP

响应时间(ms)※1※2

锁定动作

锁定→解锁

220ms

320ms

解锁→锁定

220ms^※3

锁定

拉伸强度(Fzh)

2,000N以上

插入位置偏差容许度

±2mm

机械耐久性

100万次以上（门操作速度为1m/s）

容许操作频率^※4

1HZ

容许门半径

250mm及以上

手动释放^※5

正面、背面

级联连接

最多25台

控制输出(OSSD输出)

输出类型

晶体管输出×2

最大负载电流

PNP：150mA及以下、NPN：100mA及以下

残余电压 (ON时)

最高2.5V（电缆5m 时）

OFF时电压

最高2.0V（电缆5m时）

泄漏电流

最高0.5mA

最大负载容量

2.2μF

负载连线电阻

最高2.5Ω

输出数

1

2

1

2^※6

最大负载电流

50mA

残余电压(ON 时)

最高2.5V（电缆5m时）

外部输入(短路电流)

安全输入

约1.5mA×2

复位/EDM输入

—

约10mA×1

—

锁定控制输入

约2.5mA×1

约2.5mA×2

约2.5mA×1

OSS D动作切换输入

—

电源

电源电压

DC24V±20%包括纹波(P-P)10% Class2

消耗功率

3.4W^※8

保护电路

电源逆接保护、各输出短路保护、各输出浪涌保护、输出逆接保护

环境抗耐性

外壳防护级

IP65/68

使用环境温度

-20℃至+55℃(无冻结)

存放环境温度

-25℃至+70℃(无冻结)^※9

使用环境湿度

5%至95%RH

存放环境湿度

5%至95%RH

耐振动性

10至55Hz、双振幅 2.0mm、X、Y、Z各方向5分钟(IEC 60947-5-3)

耐冲击性

30GX、Y、Z各方向6次(IEC 60947-5-3)

适用规格 (安全)

EN61508、IEC 61508(SIL2/SIL3)EN 62061、IEC62061(SIL CL2/SIL CL3)

ENISO 13849-1:2015(PLd、Category 2/PLe、Category 4)

ENISO 14119(Type4)IEC 60947-5-3、EN 60947-5-3 UL61010-1、

CAN/CSA-C22.2 No.61010-1

材质

传感器主机

外壳

SUS304、锌合⾦、PBT、PA66、NBR

锁定部

铝合⾦（加硬）、SUS304

电缆

PVC

钥匙

外壳

锌合⾦、PBT、NBR

锁定部

SUS304、锌合金

工作状态

指示灯

状态说明

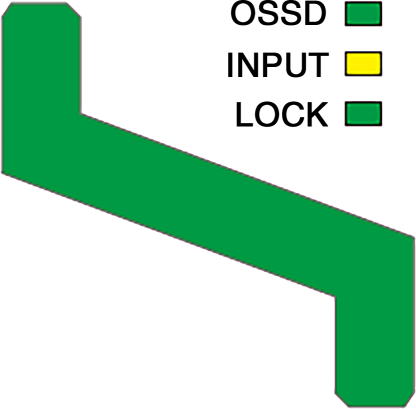

关门锁定

正常输出

‍‍

工作状态指示灯：绿灯点亮

OSSD输出指示灯：绿灯点亮

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯点亮

1.检测到钥匙信号正常

2.检测到钥匙插⼊到位,门关闭

3.输入信号正常

4.锁定且正常输出

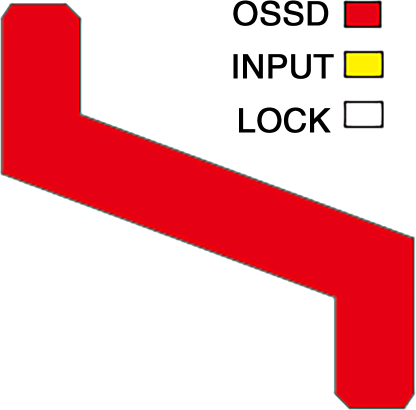

解锁开门

无输出

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：熄灭

1.未检测到钥匙信号

2.未检测到钥匙插⼊到位,门已经打开

3.输入信号正常

4.未锁定无输出

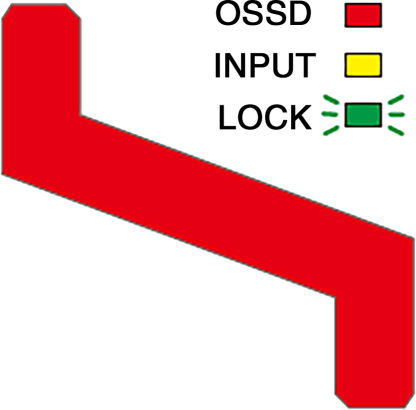

关门未锁定

或关门锁定

无输出

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯1HZ闪烁

1.未检测到钥匙信号

2.检测到钥匙插入到位,门关闭

3.输入信号正常

4.关门未锁定：刚关门时没有检测到钥匙信号

关门锁定：锁定后中途没有检测到钥匙信号

两种情况都无输出

关门锁定

无输出

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：熄灭

LOCK锁定指示灯：绿灯点亮

1.无输入信号

2.锁定无输出

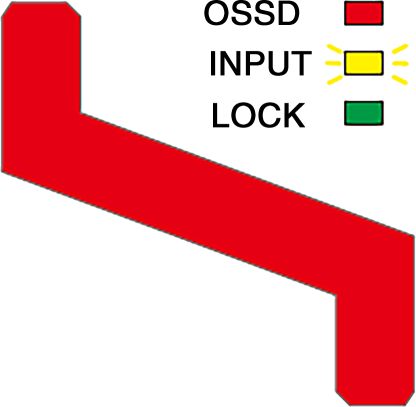

关门锁定

无输出

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：黄灯1HZ闪烁

LOCK锁定指示灯：绿灯点亮

1.等待Rest复位信号

2.锁定无输出

OSSD错误

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯2HZ闪烁

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯点亮

1.OSSD发生短路，或者配线不正确。

2.电感负载导致OSSD受到电压浪涌。

3.OSSD受到电气干扰的影响。

4.OSSD发生故障。

5.锁定无输出

EDM错误

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯1HZ闪烁

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯点亮

1.EDM输入未正确配线

2.锁定无输出

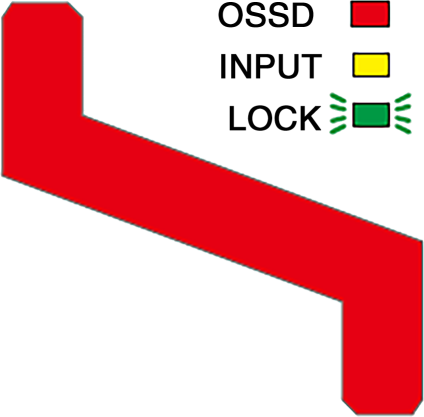

锁定异常

工作状态指示灯：红灯点亮

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯2HZ闪烁

1.电磁铁错误或光耦错误

2.锁定不确定，⽆输出

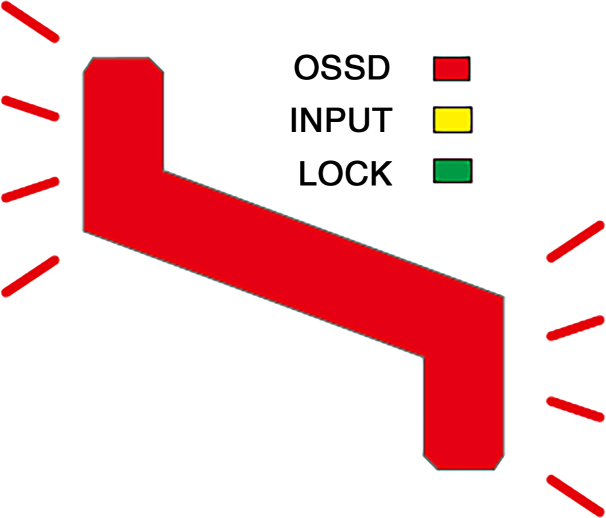

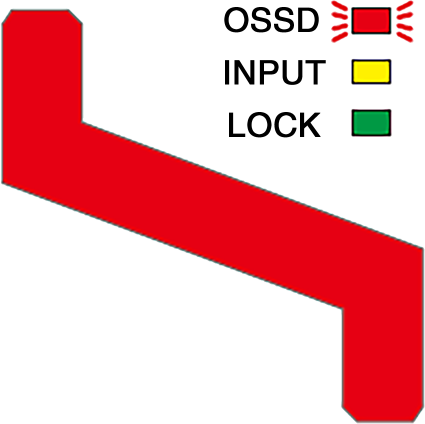

硬件故障

工作状态指示灯：红灯1HZ闪烁

OSSD输出指示灯：红灯点亮

INPUT输入指示灯：黄灯点亮

LOCK锁定指示灯：绿灯点亮

1.内部故障⾃检错误

2.硬件故障

3.锁定无输出
