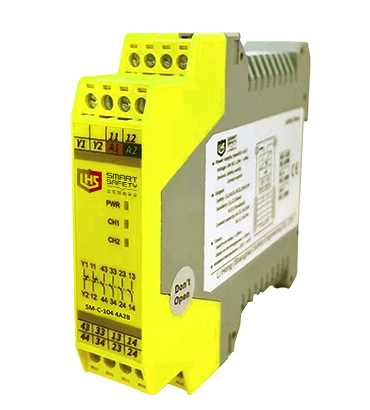

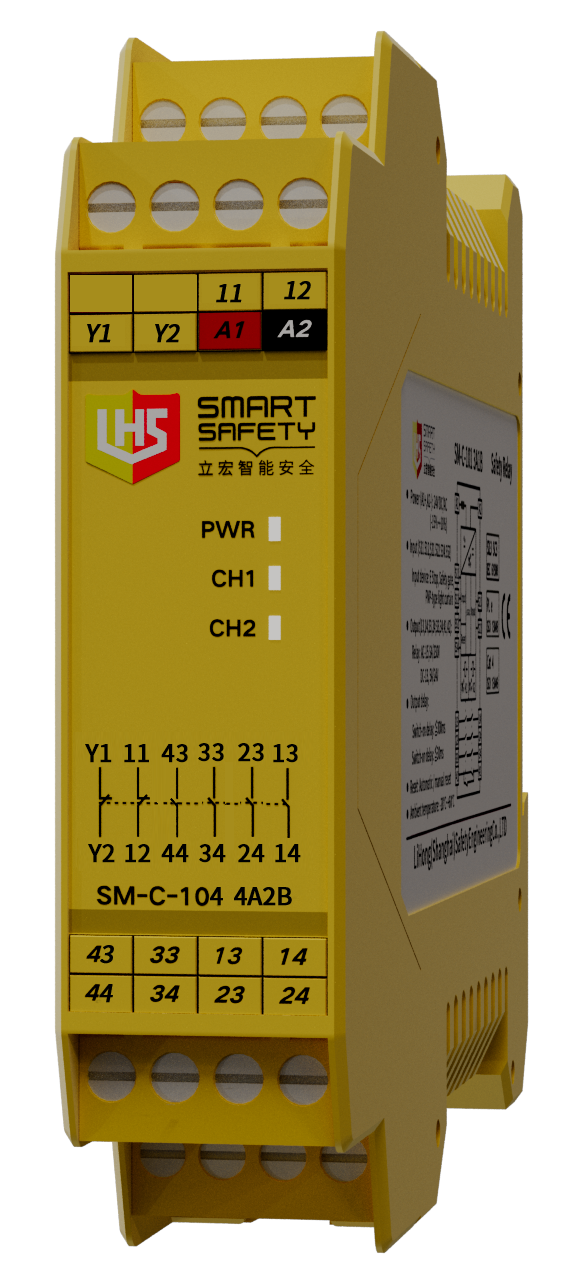

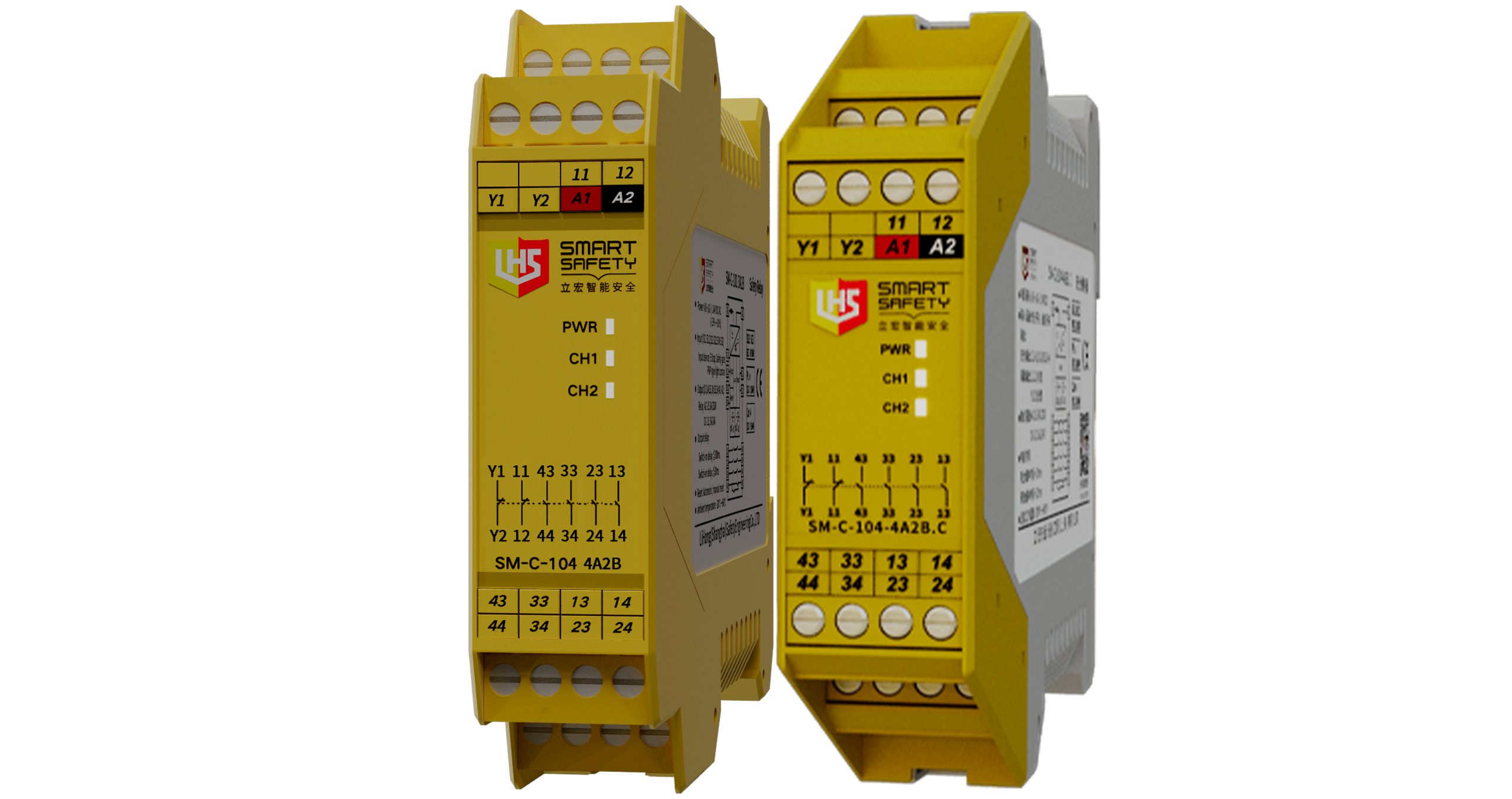

 | · 是一款安全继电器输出扩展模块 · 接收现场的安全开关信号，并扩展为4路NO(常开)安全输出触点和2路NC(常闭)辅助输出触点 |

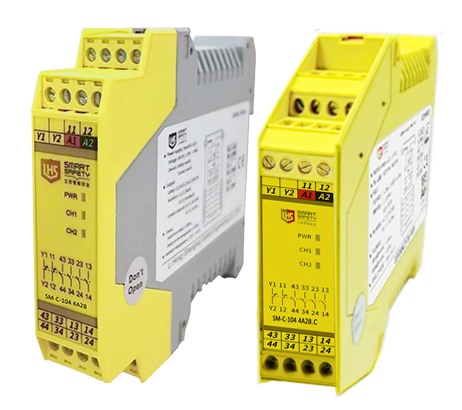

| ▊ | 产品选型  |
产品名称 | 型号 | 安全输入1CH | 安全输出 | 订货编号 |
SM-C-104 4A2B | 24V DC | 安全开关、触点开关 | 4NO+2NC | LHS |
| 说 明 | 安全开关、触点开关 | |||
| ▊ | 安全性能 |
· 性能等级 (PL)：PLe · 安全类别 (Cat.)：Cat.4 · 任务时间 (TM)：20年 · 诊断覆盖率 (DC/DCavg)：99% · 安全完整性等级 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分数 (SFF)：99% · 危险失效概率 (PFHd)：1.78E-9/h · 停止级别 (Stop Category)：0 | 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准EN 60204-1 |
| ▊ | 主要技术参数 |
电源特性 | |
供电电压 | 24V DC |
电压范围 | -15%~+10% |
电流损耗 | ≤70mA (24V DC) |
输入特征 | |
输入电流 | ≤70mA (24V DC) |
导线电阻 | ≤15Ω |
输入设备 | 安全开关、触点开关 |
输出特征 | |
触点数量 | 4NO + 2NC |
触点材料 | AgSnO2 + 0.2 μm Au |
触点熔丝保护 | 10A gL/gG, NEOZED(常开触点) 6A gL/gG, NEOZED(常闭触点) |
切换容量(EN60947-5-1) | AC-15, 5A/230V; DC-13, 5A/24V |
安全输出 | 13, 14, 23, 24, 33, 34, 43, 44 |
辅助输出 | 11, 12(状态指示)；Y1, Y2(故障反馈) |
触点类型 | 强制导向 |
机械寿命 | 107次以上 |
时间特征 | |
吸合缓冲时间 | ≤30ms |
释放缓冲时间 | ≤20ms |
恢复时间 | ≤100ms |
电源短时中断 | 20ms |
环境特性 | |
电磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 |
振动频率 | 10Hz~55Hz |
振动幅度 | 0.35mm |
环境特性 | |
使用温度 | -20℃~+60℃ |
储存温度 | -40℃~+85℃ |
相对湿度 | 10%~90% |
绝缘特性 | |
过压等级 | Ⅲ |
污染等级 | 2 |
额定绝缘电压 | 250V AC |
防护等级 | IP20 |
海拔高度 | ≤2000m |
额定冲击电压 | 6000V (1.2/50us) |
绝缘强度 | 1500V AC, 1min |
电气间隙和爬电距离 | 符合 EN 60947-1 |
认 证 | |
安全完整性等级 | SIL3 |
性能等级 | PLe |
安全类别 | Cat.4 |
| ▊ | 产品尺寸图 |
| 外形尺寸(深×高×宽)： 114.5mm×99.0mm×22.5mm 产品净重200g |  |
| ▊ | 功能框图/典型应用 |
功能框图 | 典型应用 |
 |  |
| ▊ | 接线示意图 |
电 源 / 输 入 回 路 | 开关输入 |
 | |
输 出 回 路 |  |
反 馈 回 路 |  |

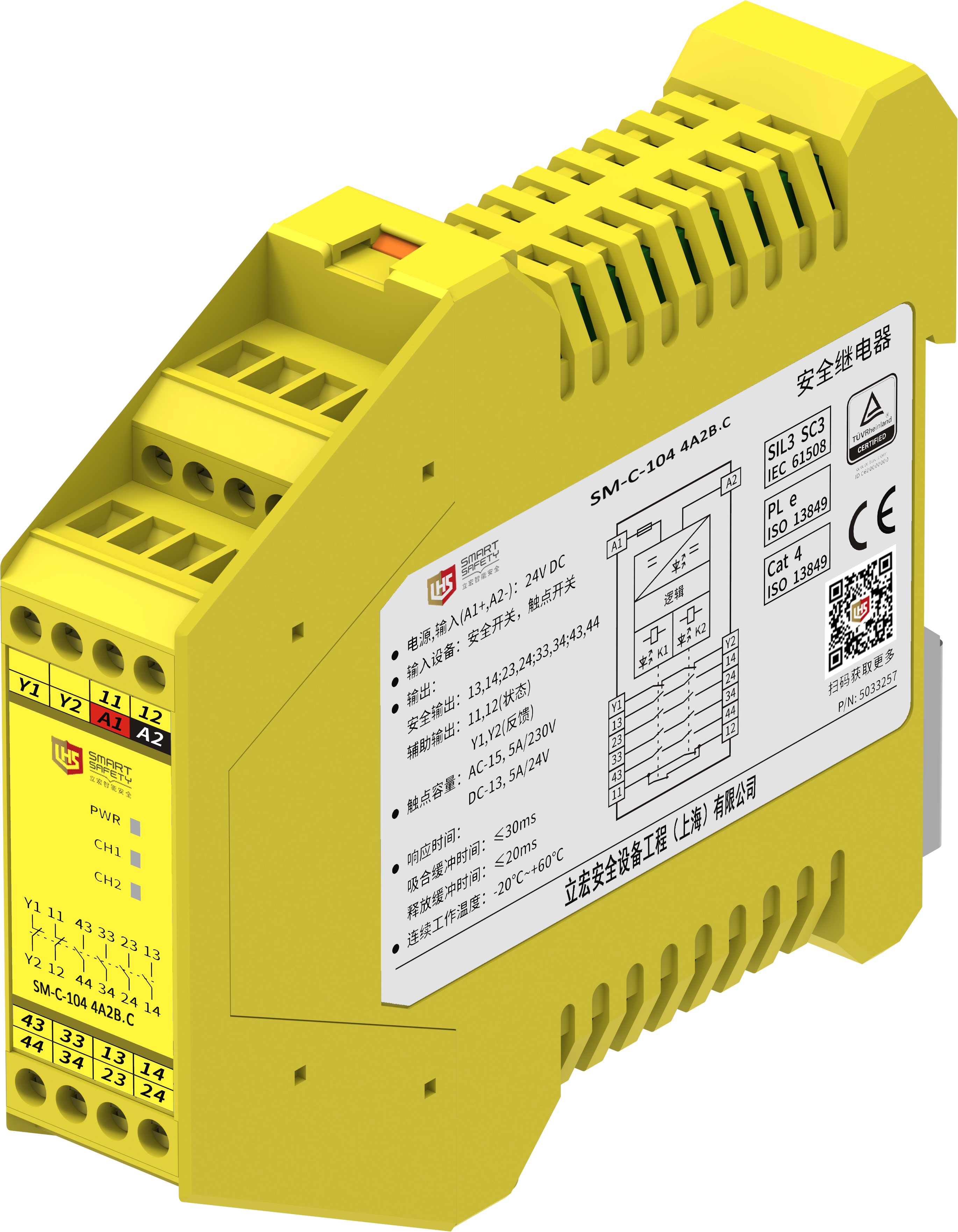

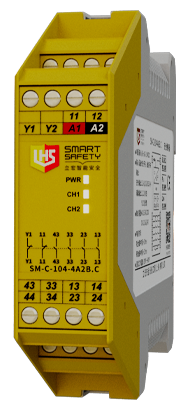

▊SM-C-104 4A2B.C 安全拓展模块
 | · 是一款安全继电器输出扩展模块 · 4路NO (常开) 安全输出触点和2路NC (常闭) 辅助输出触点 · 2路辅助触点可分别用于输出状态指示及故障反馈 · 采用全国产化元器件设计，拥有优异的性价比 |
| ▊ | 产品选型 |   |
产品选型 | 电源 | 安全输入1CH | 输出 | 订货编号 |
SM-C-104 4A2B.C | 24V AC/DC | 门锁 / 急停/光幕（PNP） | 3NO+1NC | |
| 说 明 | 急停按钮、安全门、PNP型安全光幕 | |||
▊主要技术参数
电源特性 | ||
供电电压 | 24V DC | |
电压容差 | / | |
电压范围 | 20~30V DC | |
电流损耗 | ≤70mA (24V DC) | |
输入特征 | ||
输入电流 | ≤70mA (24V DC) | |
导线电阻 | ≤15Ω | |
输入设备 | 安全开关、触点开关 | |
输出特征 | ||
触点数量 | 4NO + 2NC | |
触点材料 | AgSnO2 + 0.2 μm Au | |
安全输出 | 13, 14, 23, 24, 33, 34, 43, 44 | |
辅助输出 | 11, 12(状态指示)；Y1, Y2(故障反馈) | |
触点类型 | 强制导向 | |
输出特征 | ||
触点熔丝保护 | 10A gL/gG, NEOZED(常开触点) 6A gL/gG, NEOZED(常闭触点) | |
触电机械寿命 | 107次以上 | |
切换容量(EN60947-5-1) | AC-15, 5A/230V; DC-13, 5A/24V | |
时间特征 | ||
吸合缓冲时间 | ≤30ms | |
释放缓冲时间 | ≤20ms | |
恢复时间 | ≤100ms | |
电源短时中断 | 20ms | |
环境特性 | ||
电磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 | |
振动频率 | 10Hz~55Hz | |
振动幅度 | 0.35mm | |
使用温度 | -20℃~+60℃ | |
储存温度 | -40℃~+85℃ | |
相对湿度 | 10%~90% | |
海拔高度 | ≤2000m | |
绝缘特性 | ||
过压等级 | Ⅲ | |
污染等级 | 2 | |
额定绝缘电压 | 250V AC | |
额定冲击电压 | 6000V (1.2/50us) | 6000V (1.2/50us) |
绝缘强度 | 1500V AC, 1min | |
电气间隙和爬电距离 | 符合 EN 60947-1 | |
认 证 | ||
安全完整性等级 | SIL3 | |
性能等级 | PLe | |
安全类别 | Cat.4 | |
▊功能框图/典型应用
| 功能框图 | 典型应用 |
 |  |
