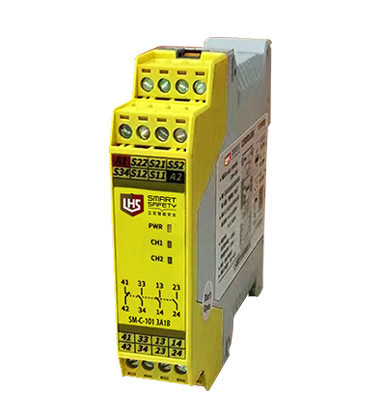

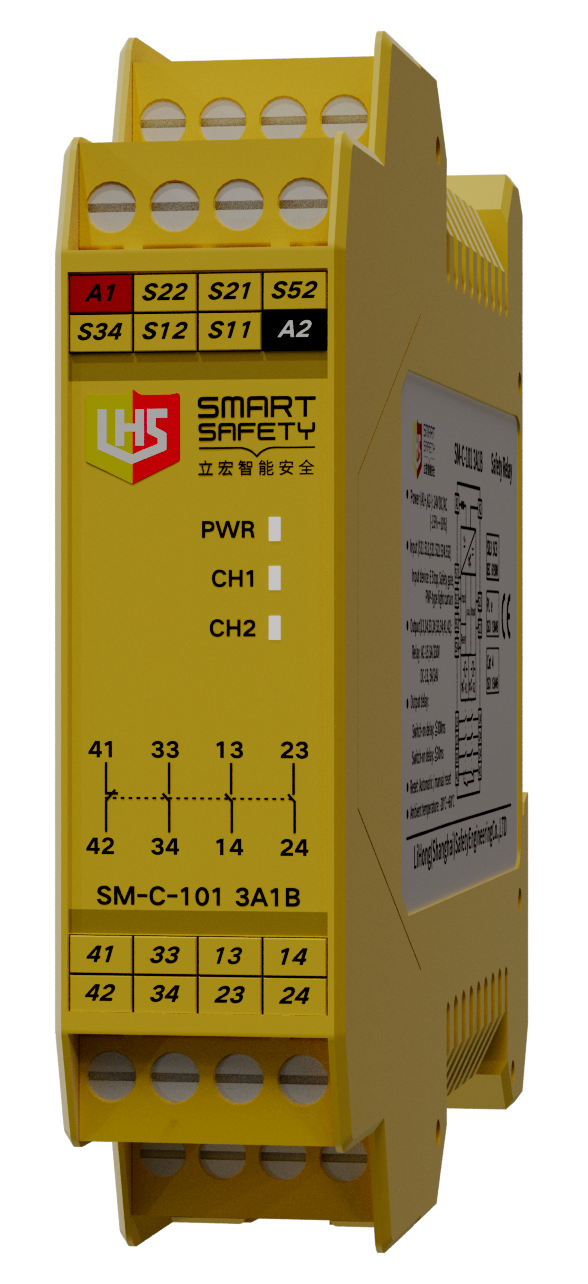

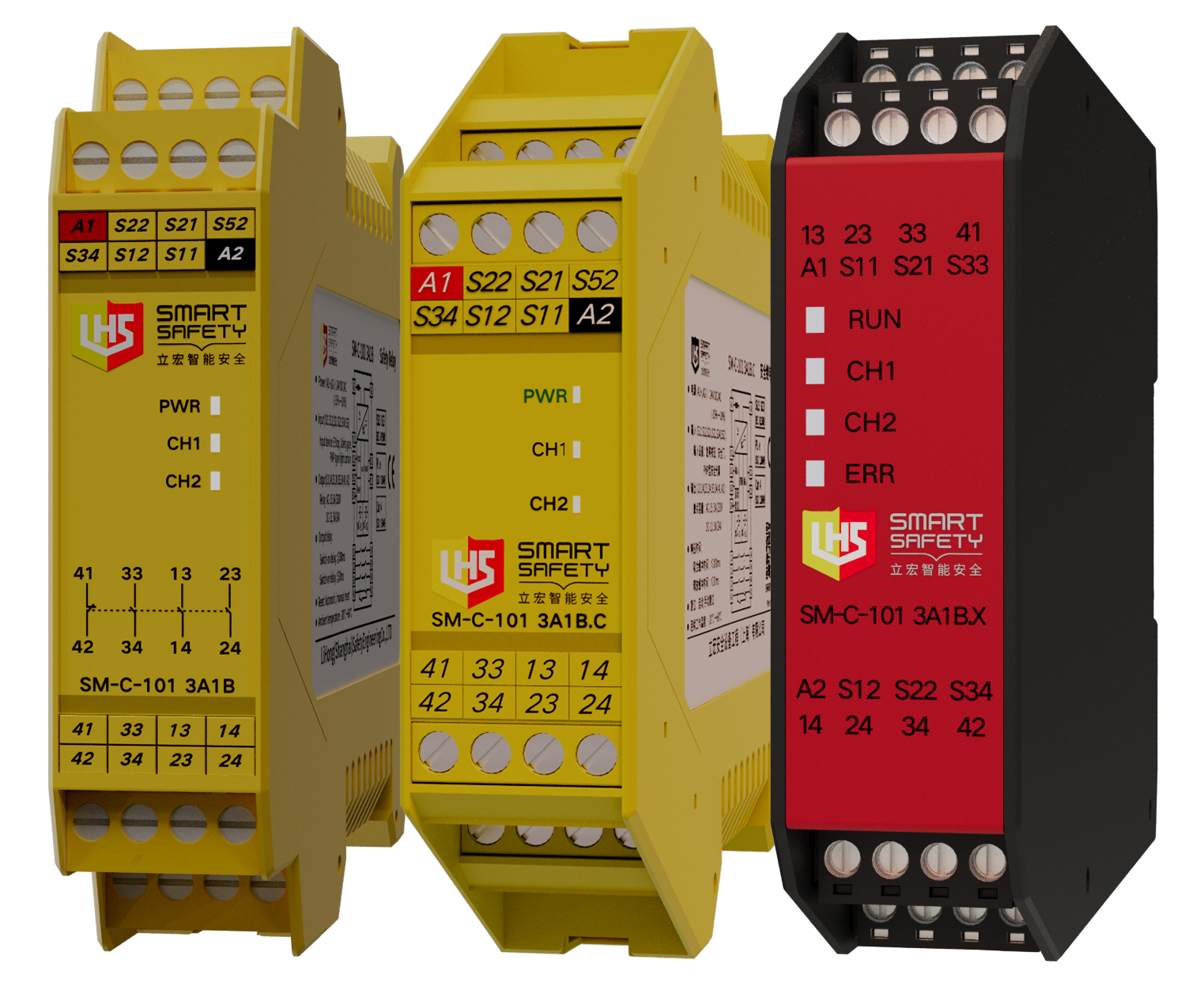

 | 双通道 安全监控继电器模块 · 可架构多种安全产品的安全双通道模块 · 最大支持1组双回路输入 · 继电器输出（3NO+1NC） · 对应 ISO 13849-1 的性能指数e |
| ▊ | 产品选型 |   |
产品选型 | 电源 | 安全输入1CH | 输出 | 订货编号 |
SM-C-101 3A1B | 24V AC/DC | 门锁 / 急停/光幕（PNP） | 3NO+1NC | |
| 说 明 | 急停按钮、安全门、PNP型安全光幕 | |||
| ▊ | 安全性能 |
· 性能等级 (PL)：PLe · 安全类别 (Cat.)：Cat.4 · 任务时间 (TM)：20年 · 诊断覆盖率 (DC/DCavg)：99% · 安全完整性等级 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分数 (SFF)：99% · 危险失效概率 (PFHd)：3.09E-10/h · 停止级别 (Stop Category)：0 | 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准EN ISO13849 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准IEC61508, IEC62061 符合标准EN 60204-1 |
| ▊ | 主要技术参数 |
电源特性 | |
供电电压 | 24V DC / AC |
电压容差 | 0.85 ~ 1.1 |
交流频率 | 50Hz~60Hz |
电流损耗 | ≤90mA （24V DC） |
输入特征 | |
输入电流 | ≤50mA （24V DC） |
导线电阻 | ≤15Ω |
输入设备 | 急停按钮、安全门、PNP型安全光幕 |
输出特征 | |
触点数量 | 3NO + 1NC |
触点材料 | AgSnO2 + 0.2μm Au |
触点熔丝保护 | 10AgL/gG， NEO ZED(常开触点) 6AgL/gG， NEO ZED(常闭触点) |
切换容量(EN60947-5-1) | AC-15，5A/230V；DC-13，5A/24V |
机械寿命 | 10,000,000次以上 |
时间特征 | |
释放缓冲时间 | 急停操作：≤30ms |
电源失效：≤100ms | |
恢复时间 | 急停操作：≤30ms |
电源失效：≤100ms | |
环境特性 | |
电磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 |
振动频率 | 10Hz~55Hz |
振动幅度 | 0.35mm |
使用温度 | -20℃~+60℃ |
储存温度 | -40℃~+85℃ |
| ▊ | 环境特性参数 |
绝缘特性 | |
相对湿度 | 10%~90 |
海拔高度 | ≤2000m |
绝缘特性 | |
过压等级 | Ⅲ |
污染等级 | 2 |
防护等级 | IP20 |
海拔高度 | ≤2000m |
额定绝缘电压 | 250V AC |
额定冲击电压 | 6000V （1.2/50us） |
绝缘强度 | 1500V AC, 1min |
电气间隙和爬电距离 | 符合 EN 60947-1 |
认 证 | |
安全完整性等级 | SIL3 |
性能等级 | PLe |
安全类别 | Cat.4 |
| ▊ | 外形尺寸 |
| 外形尺寸(深×高×宽)： 114.5mm×99.0mm×22.5mm |
|
| ▊ | 功能框图/典型应用 |

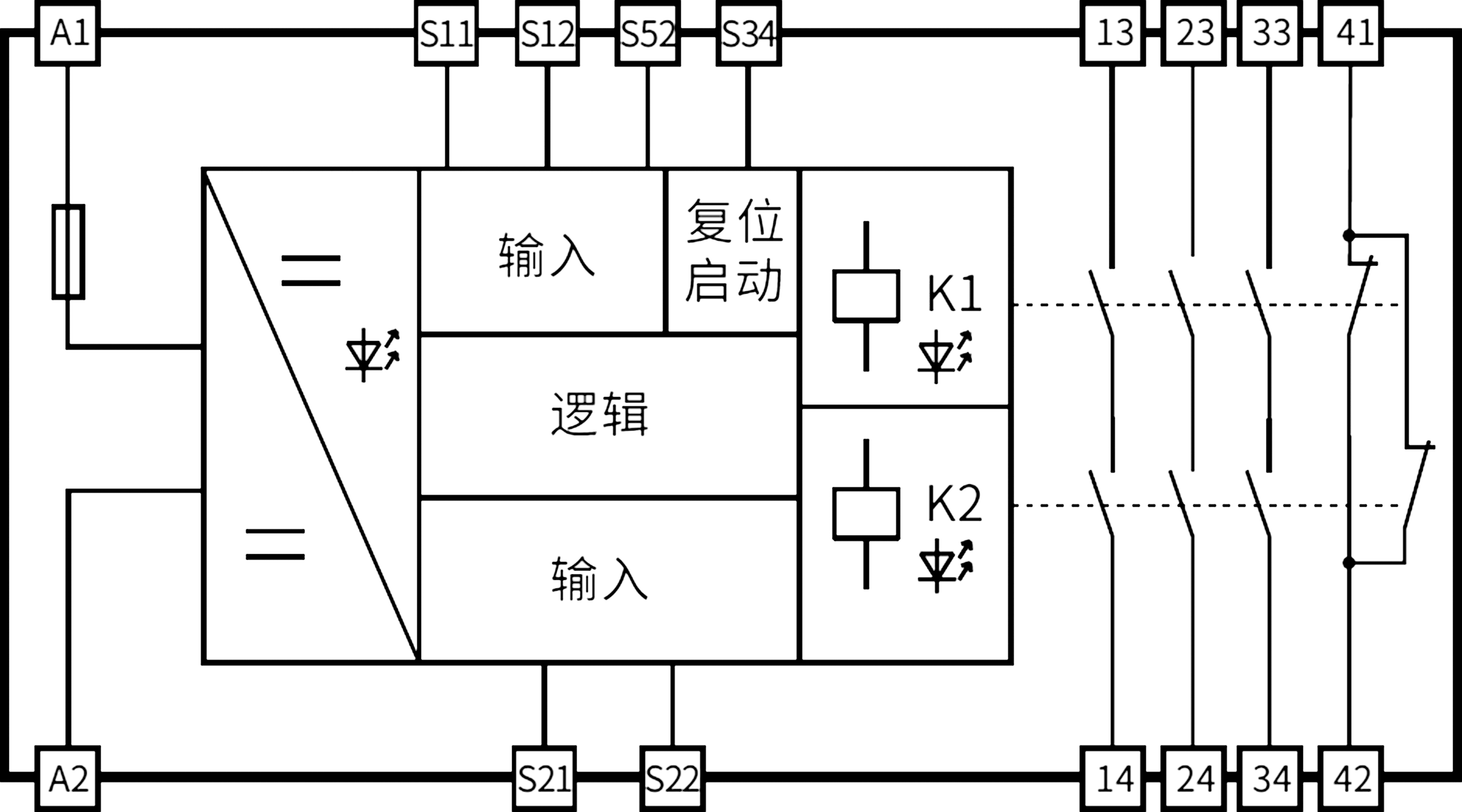

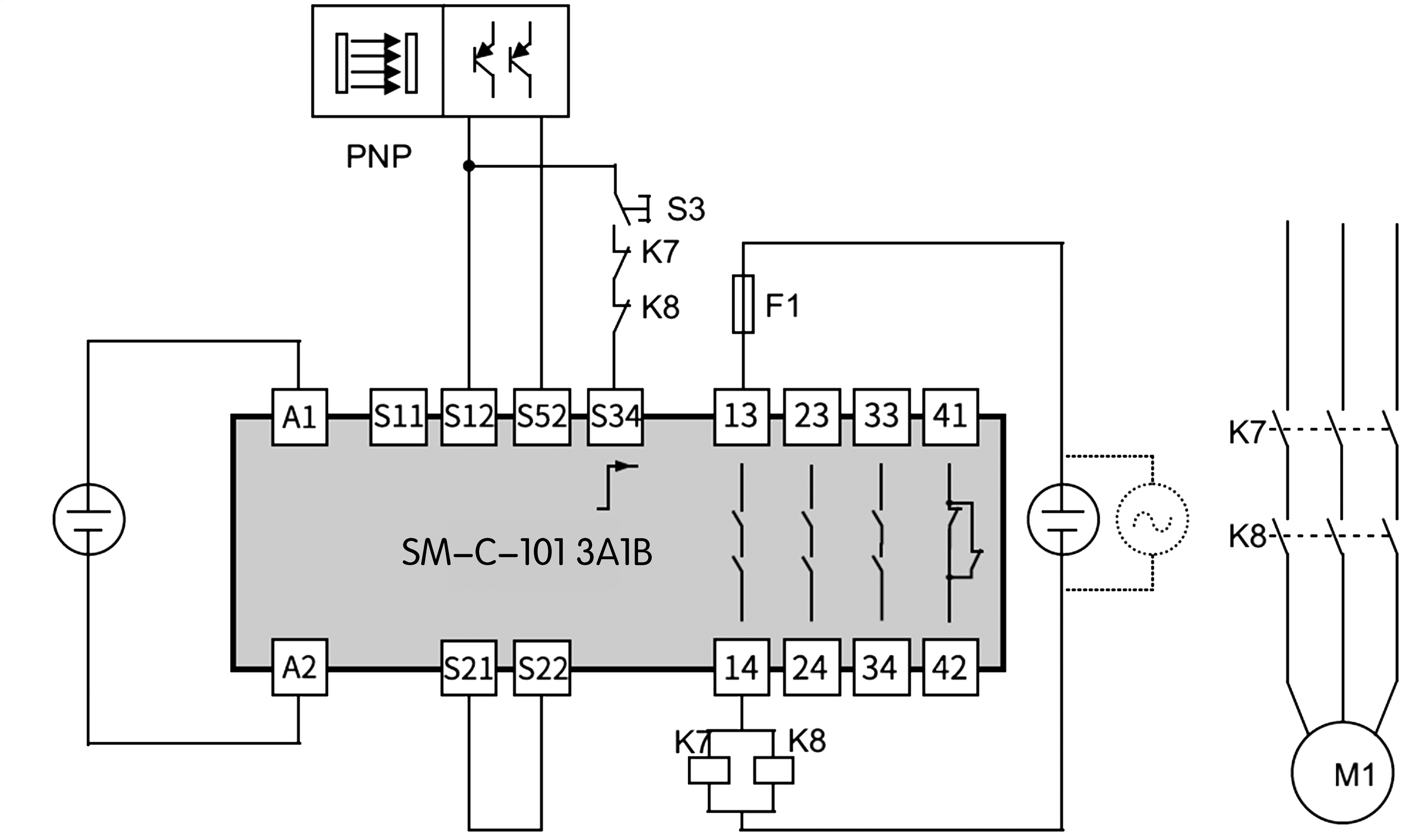

功能框图 | 典型应用 | |
 |  | |
双通道急停按钮输入 通道间短路监控 手动复位 带输出触点反馈 适用于最高安全等级4 | S1：双通道急停按钮 S3：复位按钮 K7，K8：接触器 S1：双通道急停按钮 M1：电机 | |
| ▊ | 接线示意图 |
电 源 |
| 输 入 回 路 | 安 全 光 幕 |  |
单通道 | 双通道带短路检测 | 双通道不带短路检测 | ||
输 入 回 路 | 急 停 按 钮 |  |  |  |
安 全 门 |  |  |  | |
| 自动复位 | 手动复位 | |
复 位 回 路 |  |  |
| 自动复位 | 手动复位 | |
反 馈 回 路 |  |  |

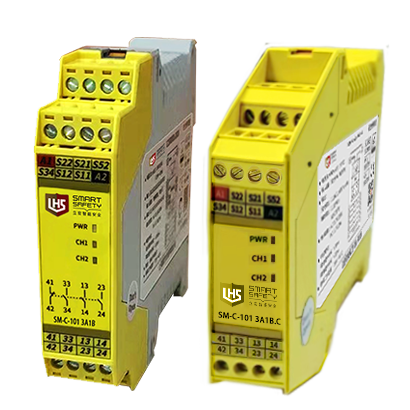

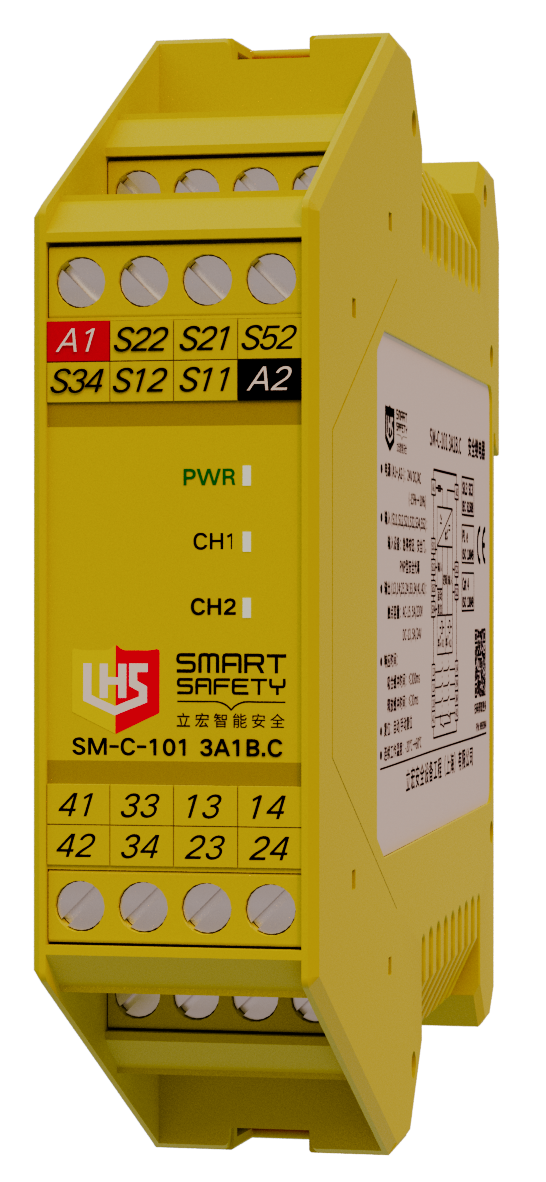

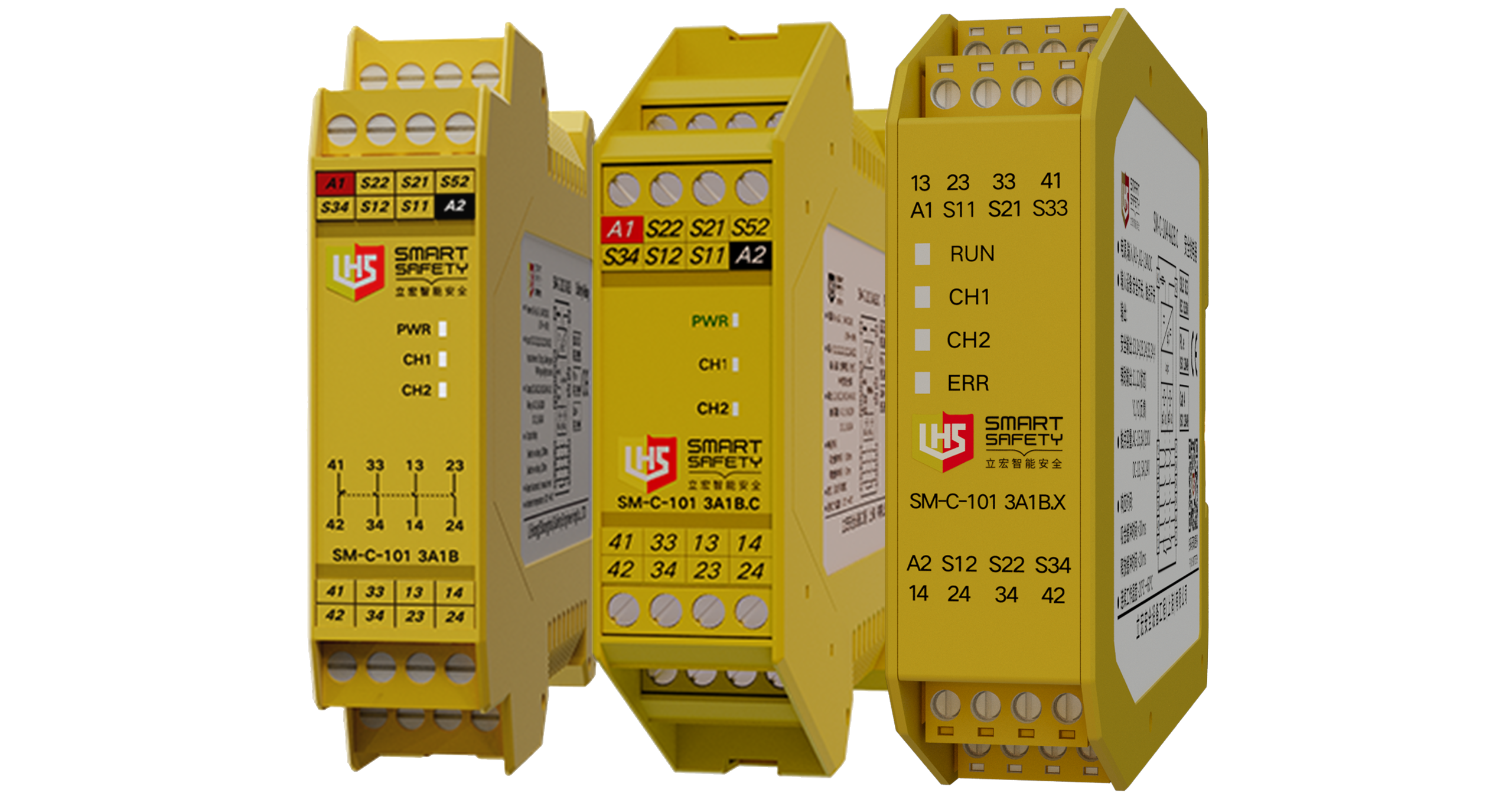

SM-C-101 3A1B.C系列安全继电器 | |
 | ·适用于各类机械设备的急停、安全门、PNP型安全光幕信号 ·采用全国产化元器件设计 ·拥有优异的性价比，且维持性能、规格、品质 ·采用标准外壳，便捷接线与市场主流产品通用 |
| ▊ | 产品选型 | |
产品选型 | 电源 | 安全输入1CH | 输出 | 订货编号 |
SM-C-101 3A1B.C | 24V AC/DC | 门锁 / 急停/光幕（PNP） | 3NO+1NC | |
| 说 明 | 急停按钮、安全门、PNP型安全光幕 | |||
| ▊ | 主要技术参数 |
名称 | 安全继电器 |
型号 | SM-C-101 3A1B-C |
电源特性 | |
供电电压 | 24V DC / AC |
电压容差 | 0.85 ~ 1.1 |
电压范围 | 20~30V DC |
电流损耗 | ≤90mA （24V DC）; ≤240mA （24V AC） |
输入特征 | |
输入电流 | ≤50mA （24V DC） |
导线电阻 | ≤15Ω |
输入设备 | 急停按钮、安全门、PNP型安全光幕 |
输出特征 | |
触点数量 | 3NO + 1NC |
触点材料 | AgSnO2 + 0.2μm Au |
安全输出 | 13, 14, 23, 24, 33, 34, 41, 42 |
辅助输出 | CH1,CH2（状态指示） |
触点类型 | 强制导向 |
输出特征 | |
触点熔丝保护 | 10A gL/gG, NEOZED（常开触点） 6A gL/gG, NEOZED（常闭触点） |
触电机械寿命 | 107次以上 |
切换容量（EN60947-5-1） | AC-15, 5A/230V; DC-13, 5A/24V |
时间特征 | |
吸合缓冲时间 | ≤300ms |
释放缓冲时间 | ≤30ms |
恢复时间 | ≤100ms |
电源短时中断 | 20ms |
环境特性 | |
电磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 |
振动频率 | 10Hz~55Hz |
振动幅度 | 0.35mm |
使用温度 | -20℃~+60℃ |
储存温度 | -40℃~+85℃ |
相对湿度 | 10%~90% |
海拔高度 | ≤2000m |
绝缘特性 | |
过压等级 | Ⅲ |
污染等级 | 2 |
额定绝缘电压 | 250V AC |
额定冲击电压 | 6000V （1.2/50us） |
绝缘强度 | 1500V AC, 1min |
电气间隙和爬电距离 | 符合 EN 60947-1 |
认 证 | |
安全完整性等级 | SIL3 |
性能等级 | PLe |
安全类别 | Cat.4 |
| ▊ | 功能框图/典型应用 |
功能框图 | 典型应用 | |
 |  |
|
