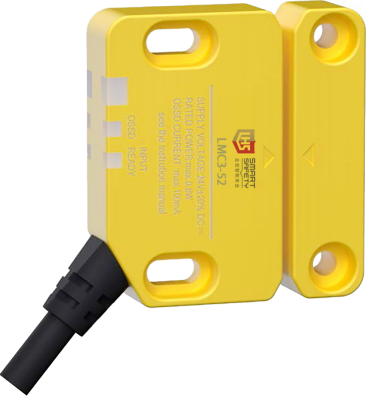

 | ·小型化设计，（适配30mm铝框）便于安装 ·采用冗余内部电路（双CPU互检）和自诊断功能 ·智能化诊断与状态显⽰： 集成LED指⽰灯，实时反馈门开关状态及故障信息，便于快速排查问题 ·支持多开关串联（可连接30个开关），适应复杂设备布局 ·执⾏器编码功能有低级⾼级，⾸次安装自学习与感应器匹配，⾼级功能具有唯一性，不可互换使用 ·具有磁保持功能，磁保持力可达15N，可以替代门磁吸 |
| 选型大类 |
配置类型 | 编码类型 | 输出方式 | 引线方式 | 直接出线 线缆长度 | 型号 |
简单功能 | 通用编码 | NPN | 直接出线 | 3M | LMC3-52-J2-N-Z3 |
5M | LMC3-52-J2-N-Z5 | ||||
10M | LMC3-52-J2-N-Z10 | ||||
M12接头 | / | LMC3-52-J2-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-J2-P-Z3 | ||
5M | LMC3-52-J2-P-Z5 | ||||
10M | LMC3-52-J2-P-Z10 | ||||
M12接头 | / | LMC3-52-J2-P-M12 | |||
唯一编码 | NPN | 直接出线 | 3M | LMC3-52-J1-N-Z3 | |
5M | LMC3-52-J1-N-Z5 | ||||
10M | LMC3-52-J1-N-Z10 | ||||
M12接头 | / | LMC3-52-J1-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-J1-P-Z3 | ||
5M | LMC3-52-J1-P-Z5 | ||||
10M | LMC3-52-J1-P-Z10 | ||||
M12接头 | / | LMC3-52-J1-P-M12 | |||
标准 | 通用编码 | NPN | 直接出线 | 3M | LMC3-52-B2-N-Z3 |
5M | LMC3-52-B2-N-Z5 | ||||
10M | LMC3-52-B2-N-Z10 | ||||
M12接头 | / | LMC3-52-B2-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-B2-P-Z3 | ||
5M | LMC3-52-B2-P-Z5 | ||||
10M | LMC3-52-B2-P-Z10 | ||||
M12接头 | / | LMC3-52-B2-P-M12 | |||
唯一编码 | NPN | 直接出线 | 3M | LMC3-52-B1-N-Z3 | |
5M | LMC3-52-B1-N-Z5 | ||||
10M | LMC3-52-B1-N-Z10 | ||||
M12接头 | / | LMC3-52-B1-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-B1-P-Z3 | ||
5M | LMC3-52-B1-P-Z5 | ||||
10M | LMC3-52-B1-P-Z10 | ||||
M12接头 | / | LMC3-52-B1-P-M12 | |||
高功能型 | 通用编码 | NPN | 直接出线 | 3M | LMC3-52-G2-N-Z3 |
5M | LMC3-52-G2-N-Z5 | ||||
10M | LMC3-52-G2-N-Z10 | ||||
M12接头 | / | LMC3-52-G2-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-G2-P-Z3 | ||
5M | LMC3-52-G2-P-Z5 | ||||
10M | LMC3-52-G2-P-Z10 | ||||
M12接头 | / | LMC3-52-G2-P-M12 | |||
唯一编码 | NPN | 直接出线 | 3M | LMC3-52-G1-N-Z3 | |
5M | LMC3-52-G1-N-Z5 | ||||
10M | LMC3-52-G1-N-Z10 | ||||
M12接头 | / | LMC3-52-G1-N-M12 | |||
PNP | 直接出线 | 3M | LMC3-52-G1-P-Z3 | ||
5M | LMC3-52-G1-P-Z5 | ||||
10M | LMC3-52-G1-P-Z10 | ||||
M12接头 | / | LMC3-52-G1-P-M12 |
型号说明
M12连接线选型
M12连接线 |
| 简单功能线缆（5针5芯） | LMC3-52--XL-P55C3 |
LMC3-52-XL-P55C5 | |||
LMC3-52-XL-P55C10 | |||
标准型线缆（8针8芯） | LMC3-52-XL-P88C3 | ||
LMC3-52-XL-P88C5 | |||
LMC3-52-XL-P88C10 | |||
⾼功能型线缆（12针10芯） | LMC3-52-XL-P1210C3 | ||
LMC3-52-XL-P1210C5 | |||
LMC3-52-XL-P1210C10 |
指示灯说明
指⽰灯名称 | 亮灯颜⾊ | 状态 | 状态说明 | OSSD的状态 | 执⾏器的检测的状态 |
⼤指示灯 | 绿 | 点亮 | 正常动作中 | ON | 检测状态 |
绿 | 闪烁 （⾼速） | 正在切换编码级别，由低级编码到⾼级， 或正在进⾏匹配器的⽰教。 | OFF | 检测到的匹配器不正确。 | |
绿 | 闪烁 | 正在切换编码级别，由⾼级编码到低级， 或正在进行匹配器的⽰教。 | OFF | 检测到的匹配器不正确。 | |
红、绿 交替 | 闪烁 （⾼速） | 编码级别“高”动作时，检测到未经示教的执⾏器。 | OFF | 检测到的匹配器不正确。 | |
切换编码级别时的错误 | 不固定 | ||||
红 | 点亮 | ⻔等处于打开状态。 | OFF | ⾮检测状态 | |
闪烁 （⾼速） | 错误状态。感应器检测到异常。 | OFF | 不固定 | ||
熄灭 | — | 电源OFF | OFF | 不固定 | |
OSSD指⽰灯 | 绿 | 点亮 | OSSD开启 | ON | 检测状态 |
闪烁 | OSSD开启，但⻔处于半开等不稳定的状态。 | ON | 检测状态 | ||
红 | 点亮 | OSSD关闭 | OFF | 不固定 | |
输⼊指⽰灯 | 绿 | 点亮 | 安全输⼊开启 | 不固定 | 检测状态 |
闪烁 | ⾃保解除等待状态（等待复位输⼊） | OFF | 不固定 | ||
熄灭 | — | 安全输⼊关闭，或其他状态 | OFF | 检测状态 |
技术参数
型号 | LMC3-52-J | LMC3-52-B | LMC3-52-G | ||
类型 | 简单功能型 | 标准型 | 高功能型 | ||
检测距离 | 正面 | sao(OFF→ON) | 10mm | ||
sar(ON→OFF | 18mm | ||||
侧面 | sao(OFF→ON) | 6mm | |||
sar(ON→OFF | 14mm | ||||
响应时间(ms)*1 | 检测动作 | 检测→非检测 | 20ms+2ms×(级联连接总台数-1) | ||
非检测→ 检测 | 30ms+25ms×(级联连接总台数-1) | ||||
门的操作 | 容许操作频率 | 3Hz | |||
磁吸 | 磁吸保持⼒ | 15N | |||
级联连接 | 标准 | - | 最多30台 | ||
控制输出(OSSD 输出) | 输出类型 | 晶体管输出×2 | |||
最大负载电流 | PNP:150mA以下、NPN:100mA以下 | ||||
残余电压(ON时) | 最大2.5V(电缆5m时) | ||||
OFF时电压 | 最大2.0V(电缆5m时) | ||||
泄漏电流 | 最大0.5mA | ||||
最大负载容量 | 2.2μF | ||||
负载连线电阻 | 最大2.5Ω | ||||
检测距离 | 正面 | sao(OFF→ON) | 10mm | ||
sar(ON→OFF | 18mm | ||||
侧面 | sao(OFF→ON) | 6mm | |||
sar(ON→OFF | 14mm | ||||
响应时间(ms)*1 | 检测动作 | 检测→非检测 | 20ms+2ms×(级联连接总台数-1 ) | ||
非检测→ 检测 | 30ms+25ms×(级联连接总台数-1 ) | ||||
门的操作 | 容许操作频率 | 3Hz | |||
磁吸 | 磁吸保持⼒ | 15N | |||
级联连接 | 标准 | - | 最多30台 | ||
控制输出(OSSD 输出) | 输出类型 | 晶体管输出×2 | |||
最大负载电流 | PNP:150mA以下、NPN:100mA以下 | ||||
残余电压(ON时) | 最大2.5V(电缆5m时) | ||||
OFF时电压 | 最大2.0V(电缆5m时) | ||||
泄漏电流 | 最大0.5mA | ||||
最大负载容量 | 2.2μF | ||||
负载连线电阻 | 最大2.5Ω | ||||
AUX输出(非安全系 输出) | 输出类型 | 晶体管输出 | |||
输出数 | 1 | ||||
最大负载电流 | 50mA | ||||
残余电压(ON时) | 最大2.5V(电缆5 m时) | ||||
外部输入 (短路电流) | 安全输入 | - | 约1.5mA×2 | ||
复位/EDM输入 | - | 约5mA×1 | |||
电源 | 电源电压 | 24VDC±20%包含纹波(P-P)10%Class2 | |||
消耗功率 | 0.8W*2 | ||||
保护电路 | 电源逆接保护、各输出短路保护、各输出浪涌保护、输出逆接保护 | ||||
安全相关参数 | ISO13849-1 IEC/EN60947-5-1 IEC/EN60947-5-3 | ||||
符合ISO 13849-1的4类开关/适合PLe/PLd | |||||
MTTFd≥30年 | |||||
CE | |||||
环境抗耐性 | 外壳防护级 | IP65,IP67IP68需要定制，下单前请与业务咨询 | |||
动作环境温度 | -20℃至+55℃(无冻结) | ||||
存放环境温度 | -25℃至+70℃(无冻结)*3 | ||||
动作环境湿度 | 5%至95%RH | ||||
存放环境湿度 | 5%至95%RH | ||||
耐振动 | 10至55HZ、双振幅3.0mm、X、Y、Z各方向5分钟 (IEC60947-5-3) | ||||
耐冲击 | 30GX、Y、Z各方向6次(IEC60947-5-3) | ||||
材质 | 传感器 主机 | 外壳 | 抗阻燃级热塑性塑料 | ||
电缆 | PVC | ||||
匹配器 | 外壳 | 抗阻燃级热塑性塑料 | |||
*1 IEC60947-5-3规定的Risk Time为150 ms+2 ms×(级联连接总台数-1) *2 负载电流除外。 *3 如需长期保存, 请保存在55℃以下的环境中。 | |||||
产品尺寸图
 |  |

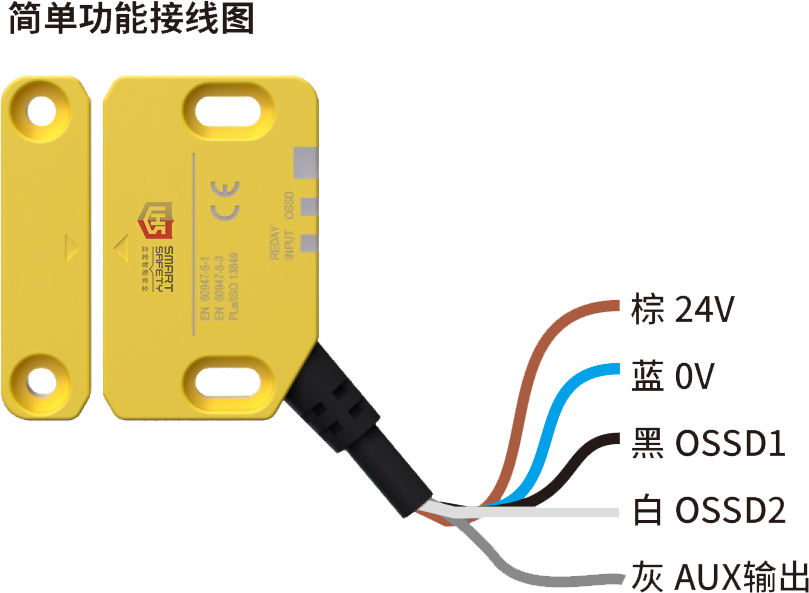

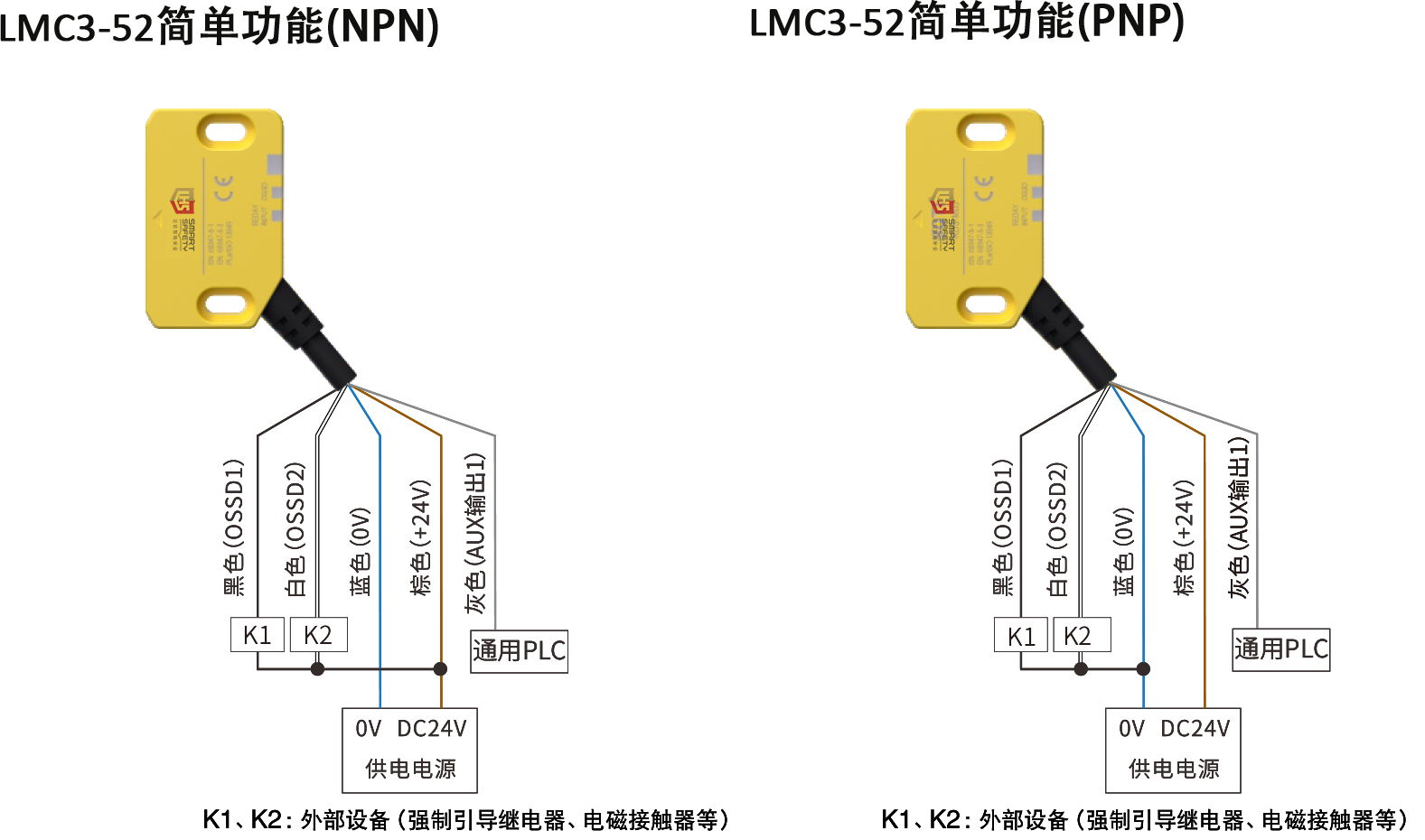

接线图
 | 针编号 | 信号定义 | 颜⾊ | 说明 |
1 | 24V | 棕 | 电源正 | |
2 | OSSD2 | ⽩ | 安全输出2 | |
3 | 0V | 蓝 | 电源负 | |
4 | OSSD1 | ⿊ | 安全输出1 | |
5 | AUX输出 | 灰 | 辅助输出1 |

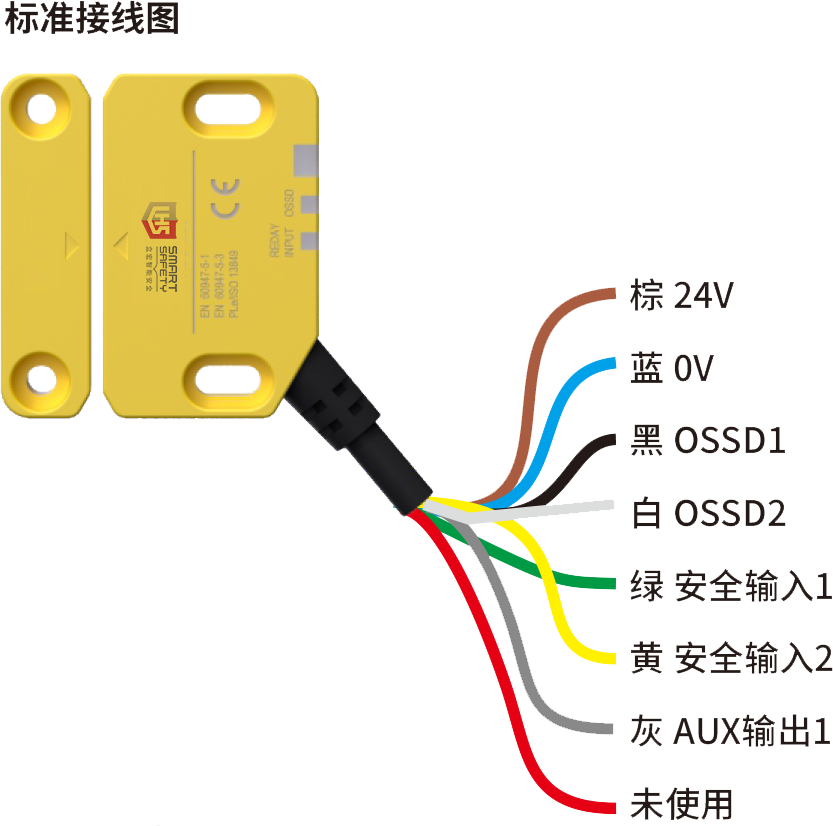

 | 针编号 | 信号定义 | 颜⾊ | 说明 |
1 | AUX输出1 | 灰 | 辅助输出1 | |
2 | 24V | 棕 | 电源正 | |
3 | 未使⽤ | 红 | 未使⽤ | |
4 | 安全输⼊2 | ⻩ | 级联输⼊2 | |
5 | OSSD1 | ⿊ | 安全输出1 | |
6 | OSSD2 | ⽩ | 安全输出2 | |
7 | 0V | 蓝 | 电源负 | |
8 | 安全输⼊1 | 绿 | 级联输⼊1 |

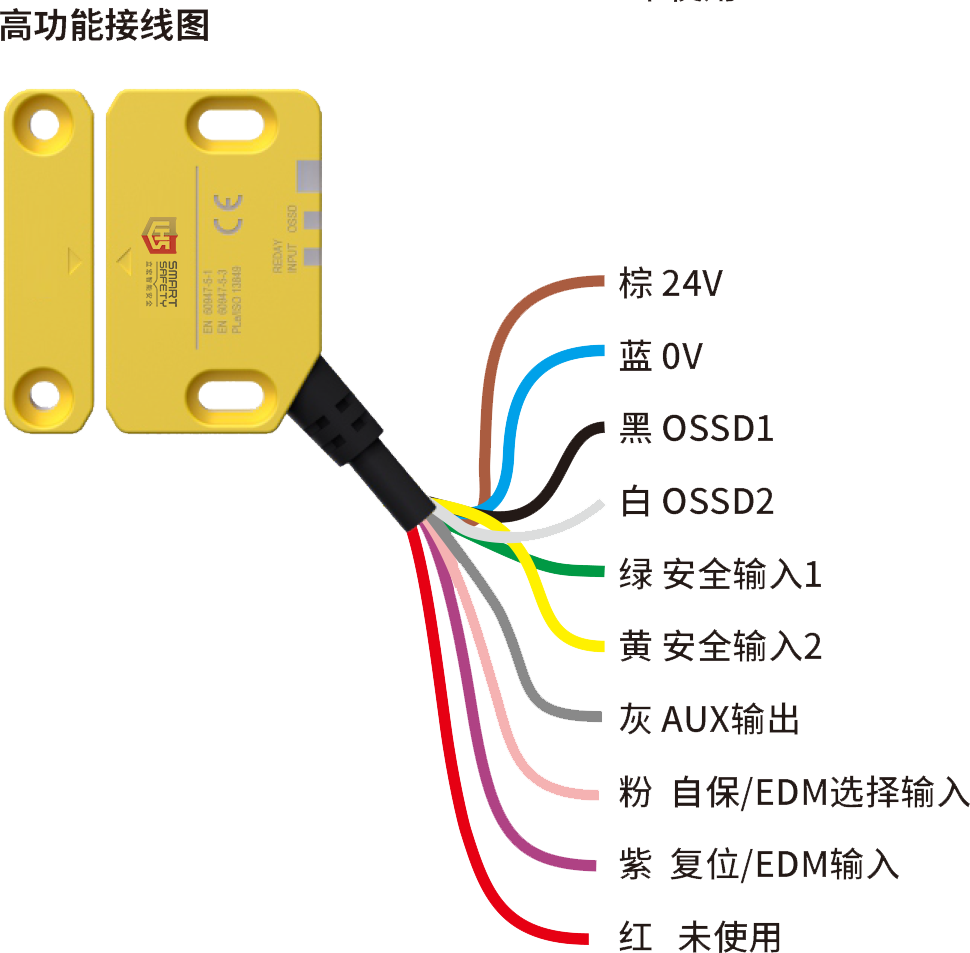

| 针编号 | 信号定义 | 颜⾊ | 说明 |
1 | 24V | 棕 | 电源正 | |
2 | 安全输⼊1 | 绿 | 级联输⼊1 | |
3 | 0V | 蓝 | 电源负 | |
4 | OSSD1 | ⿊ | 安全输出1 | |
5 | AUX输出1 | 灰 | 辅助输出1 | |
6 | 安全输⼊2 | ⻩ | 级联输⼊2 | |
7 | OSSD2 | ⽩ | 安全输出2 | |
8 | ⾃保/EDM选择输⼊ | 粉 | ⾃保/EDM选择输⼊ | |
9 | 未使⽤ | 红 | 未使⽤ | |
10 | — | — | — | |
11 | 复位/EDM输⼊ | 紫 | 复位/EDM输⼊ | |
12 | — | — | — |
 |  |  |

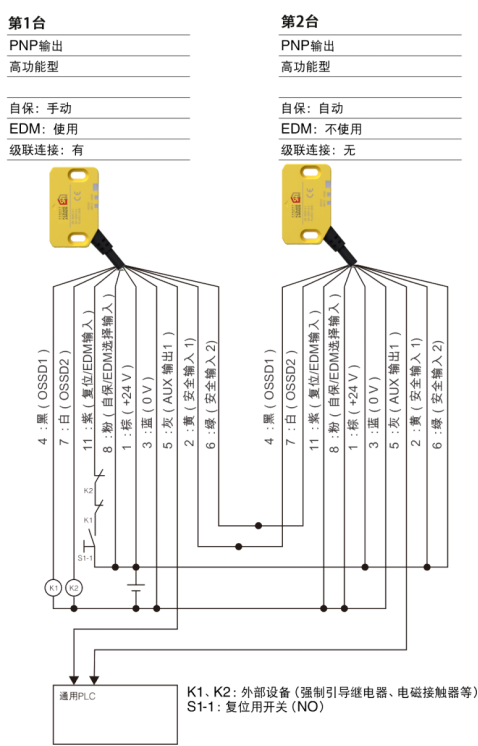

| 级联连接时的配线示例 | 高功能型自保功能： | |||
 | 自保功能是阻止OSSD由OFF状态自动变为ON状态的功能。该功能可防止设备意外启动或重启。要从自保功能工作的状态恢复到正常动作状态，需要进行复位操作。 简单功能型及标准型无法进行自保功能的设定。自保功能固定为“自动”。 高功能型的自保功能设定可从“自动”、“手动”2个类型中选择。 此处的自动、手动指以下动作: | |||
自动： | ||||
当OSSD具备切换到ON状态的条件(例如，门等处于关闭状态)时，立即切换到ON状态 | ||||
手动： | ||||
即使OSSD具备切换到ON状态的条件，仍保持OFF状态(自保状态)。 | ||||
<自保状态的解除> | ||||
要使OSSD切换到ON状态并启动设备，需要在安装了GS(非接触)的门关闭、设备的启动准备已完成的状态下进行复位操作。由此，OSSD变为ON状态，可以解除自保状态。 | ||||

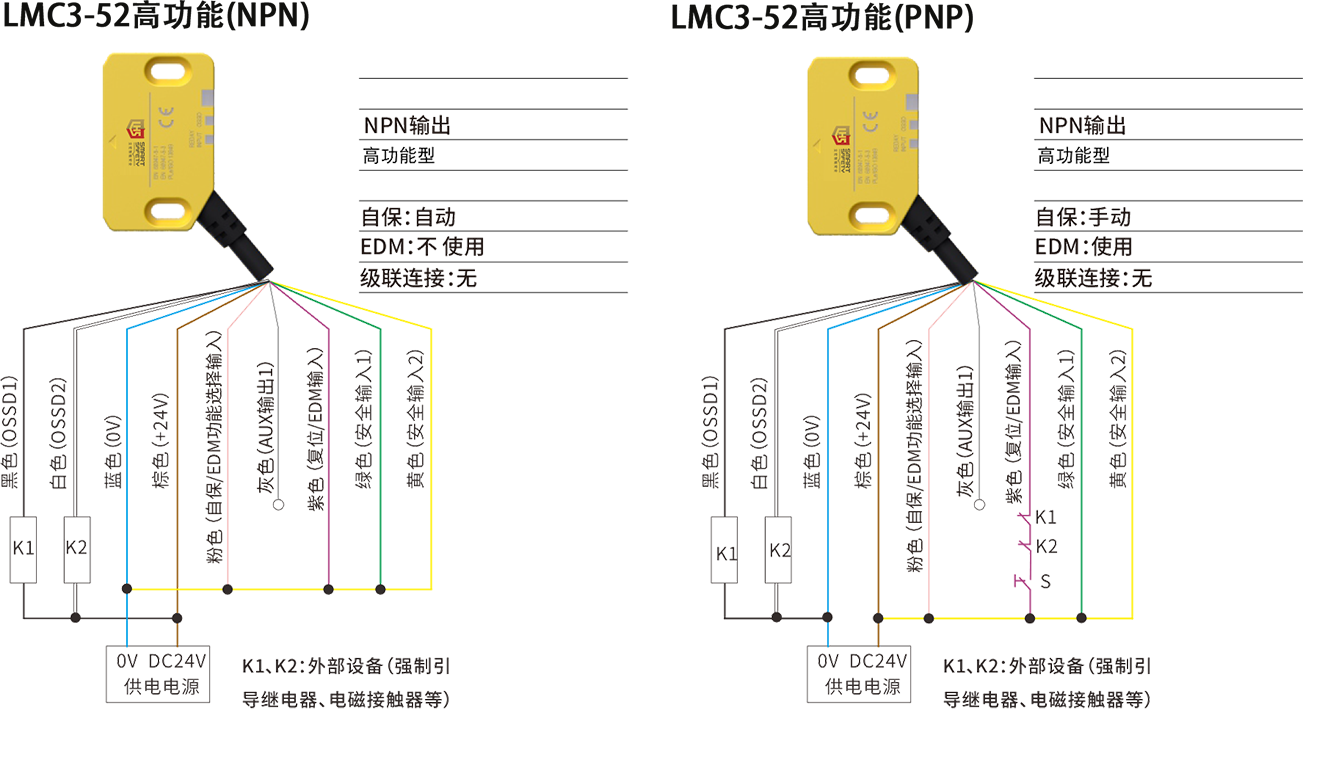

自保功能的设定 | ||||
自保功能 | EDM功能 | 复位/EDM 输入(紫) | 自保/EDM功能选择输入(粉) | |
自动 | 不使用 | 0V | 0V | |
自动 | 使用 | 通过继电器的NC接点连接至24 V | 开放 | |
手动 | 不使用 | 通过NO的复位开关连接至24 V | 连接至24 V | |
手动 | 使用 | 通过NO的复位开关及继电器的NC接点连接至24V | 连接至24 V | |
