 | •带有安全总线的安全门锁系统，机械锁定的安全门锁，多按钮辅助信号，多总线版可选择 •双通道急停铵钮 •双通道钥匙开关 •4个带指示灯按钮和1个门锁辅助监控 •总线系统功能：PROFINET/PROFIsafe •符合PLd/PLe安全等级 |
产品选型表多功能安全门锁

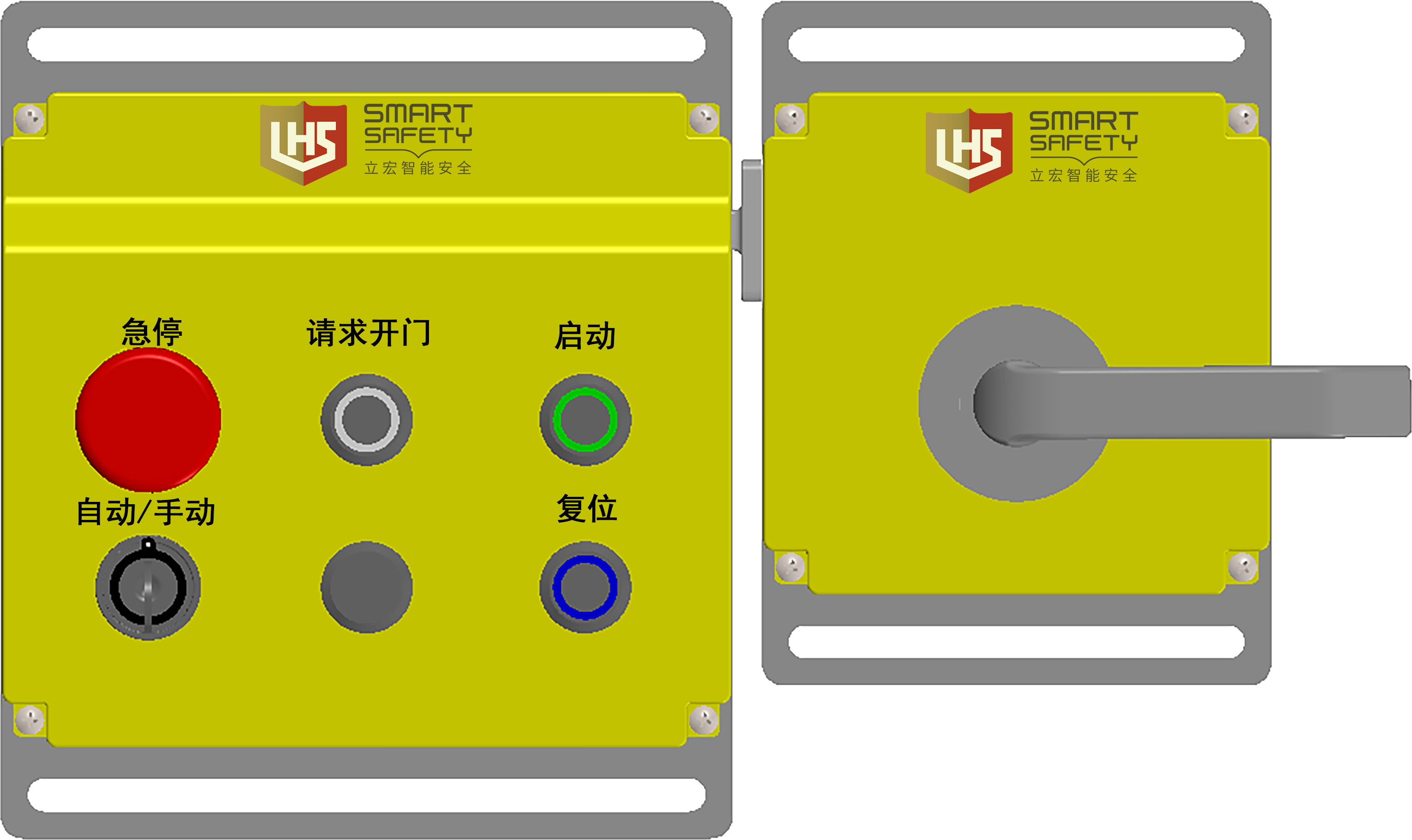

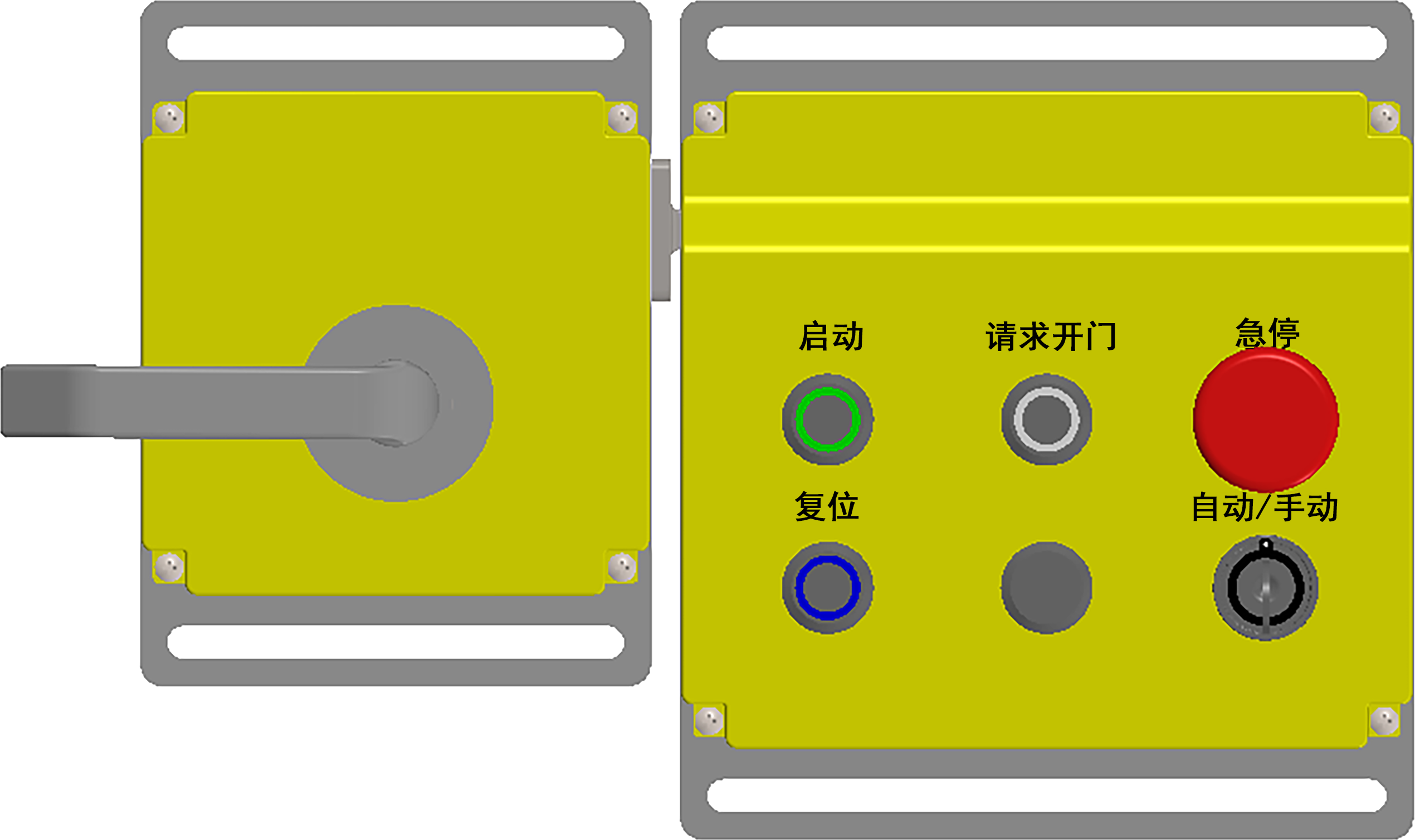

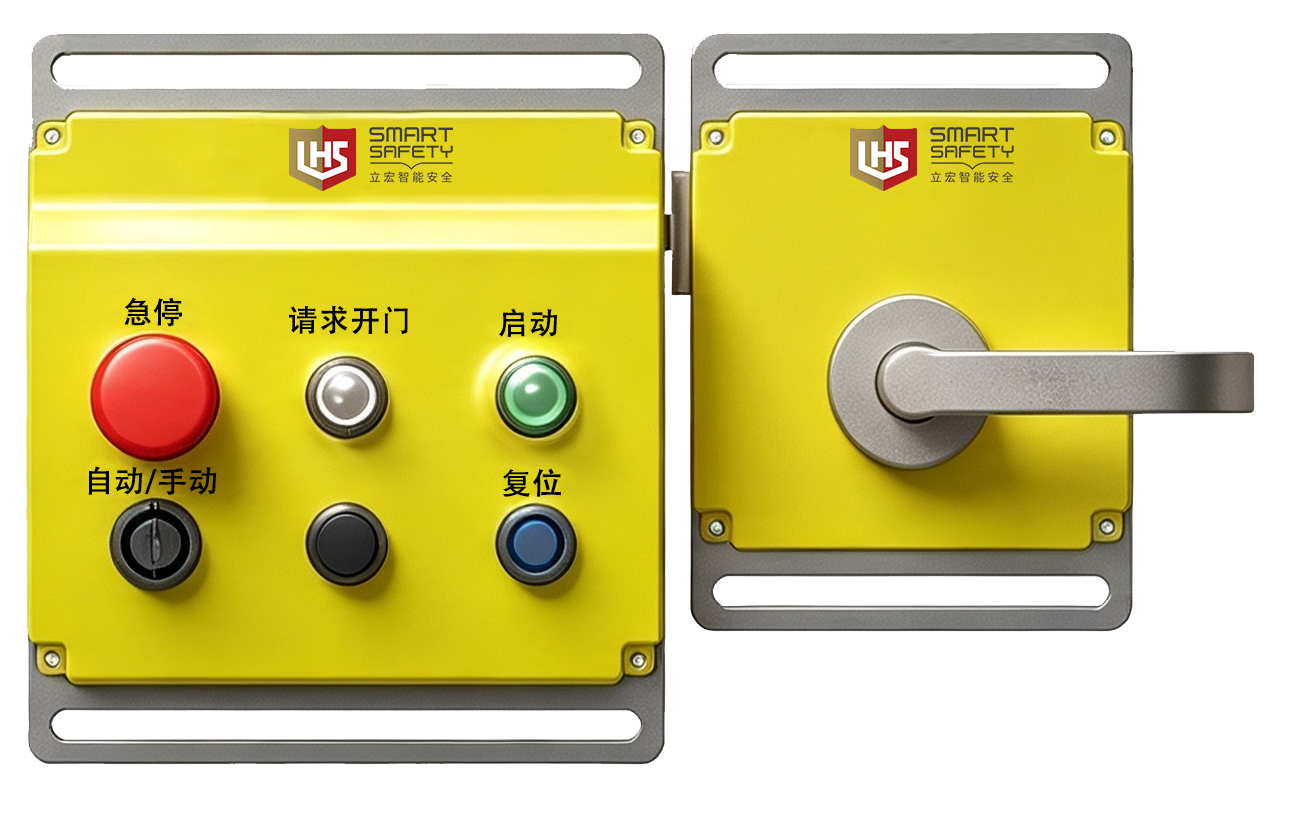

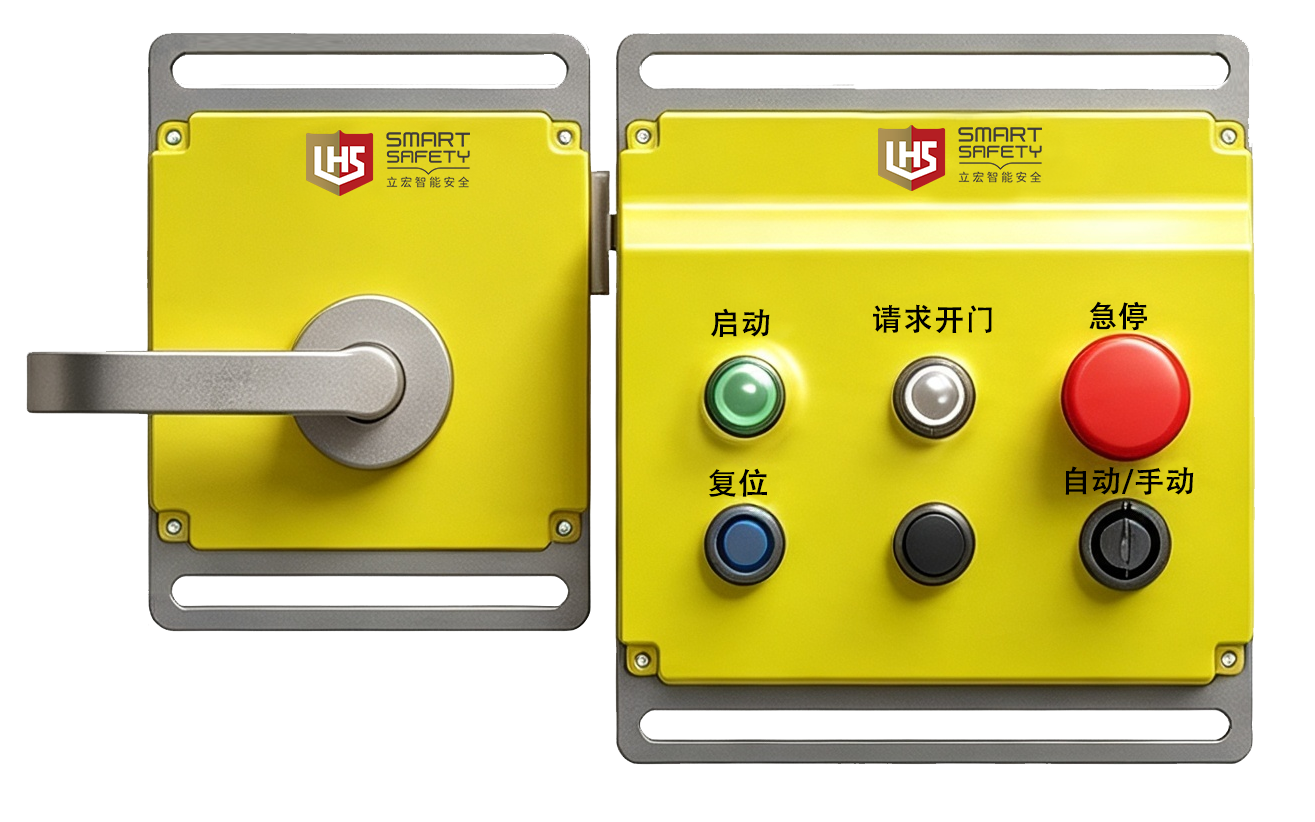

图片 | 型号 | 颜色 | 现有功能 |
 | D3SL-PET-L05-Y-L | 黄色 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 总线：PROFINET |
 | D3SL-PST-L05-Y-L | 黄色 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 总线：PROFIsafe |
 | D3SL-PET-L05-Y-R | 黄色 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 总线：PROFINET |
 | D3SL-PST-L05-Y-R | 黄色 | 安全门锁 急停开关 请求开门 复位按钮 切换钥匙 启动按钮 总线：PROFIsafe |
技术参数
操作元件输入 | |
输入电源 | DC24V±10% |
安全门锁 | 2NC或2OSSD |
急停安全 | 2NC |
请求开门按钮 | 带指示灯按钮（1NO） |
复位按钮 | 带指示灯按钮（1NO） |
启动按钮 | 带指示灯按钮（1NO） |
切换钥匙 | 2NO(自动/手动功能切换) |
总线模块 | |
电源线电缆 接口 | 4针M12x1通过RJ45圆形插拔式 |
总线数据协议 | Profinet（IEC61158 10类） |
安全数据协议 | Profisafee *1 [ENISO13849-1:2015 IEC61508 Parts1-7:2010 EN61131-2:2007(clause 6.1-6.3,8)(inextracts)] |
类型 | 类型 2(IEC 62061)/类型4 (IEC 61496) |
性能等级 | PLd/PLe (ENISO13849) |
类别 | 类别3/类别4(ENISO13849) |
安全完整性等级 | SIL2/SIL3(IEC 61508) |
PFHd（每小时危险失效率） | 5.38x10-9 |
TM（持续运行时间） | 2年(ENISO13849) |
环境数据 | |
环境温度标准 | EN 60068-2-14 |
以摄氏度—表示的环境温度 | -20℃-55℃ |
机械数据 | |
逃生释放功能可用 | 是 |
锁⽌⼒最⼤值FZH | 1300N/2000N |
最大垂直偏移 | +/-2.5mm |
最大角度偏移 | +/-1.5deg |
外壳上面部分材质 | 塑料/镀锌钢材 |
说明：1.只有选择PROFIsafe型号的，才具备PROFIsafe的功能 | |

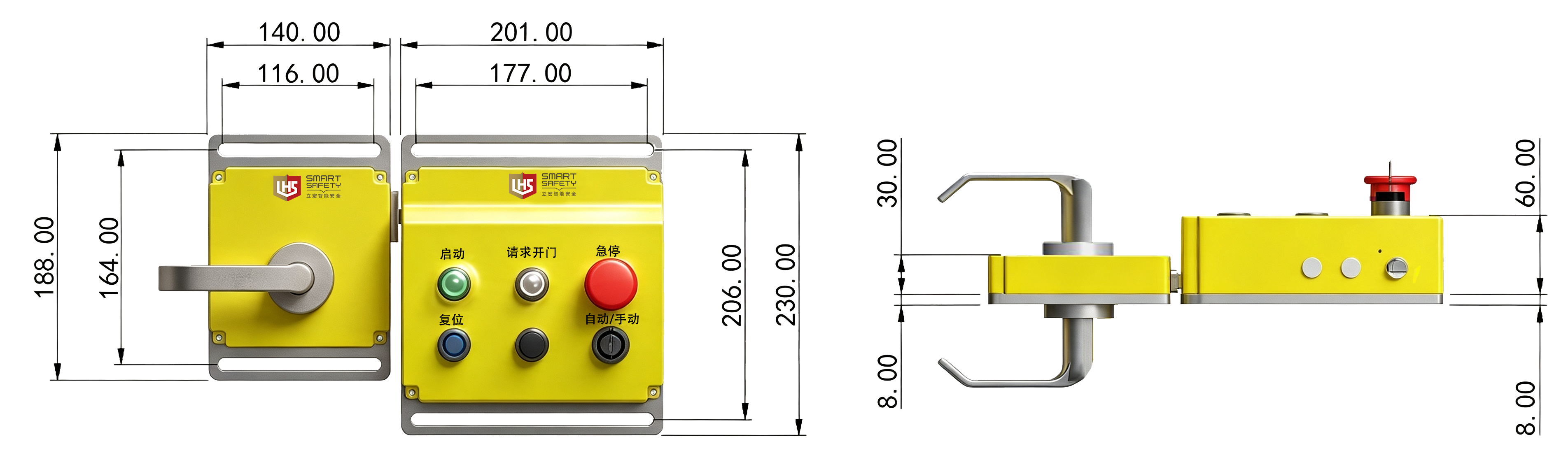

产品尺寸图
 |
