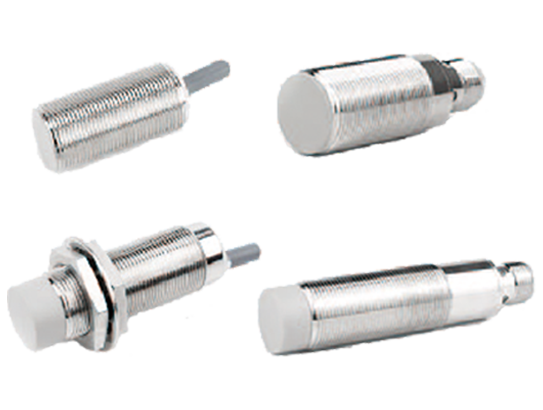

 | • 检测距离可选性范围广 • 超高精度， 可靠性强 • 规格：M8x30mm，M8x35mm， M8x45mm，M8x45mm-(M8-3针)，M8*53-(M12-4针)，M8x60mm-(M8-3针)， M8x70mm-(M12-4针) • 重复精度：＜1% • 产品认证：CE |
外观 |  |  | ||||
尺寸 | M30×50mm-(M12-4针) | M30×55mm | ||||
感应距离 | 10mm±10% | 16mm±10% | 10mm±10% | 16mm±10% | 22mm±10% | |
安装方式 | 埋入式(齐平) | 埋入式(齐平) | ||||
标准检测物体 | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 66*66*1mm(Fe) | |
外壳材质 | 不锈钢 | 不锈钢 | ||||
是否带LED | 黄色LED | 黄色LED | ||||
工作电压 | 10-30VDC | 10-30VDC | ||||
连波 | ＜10% | ＜10% | ||||
无负载电流 | ＜10mA | ＜10mA | ||||
最大负载电流 | 150mA | 150mA | ||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||
电压降 | ＜1.5V | ＜1.5V | ||||
开关频率 | 500Hz | 300Hz | 500Hz | 300Hz | 150Hz | |
响应时间 | 0.5ms | 1ms | 0.5ms | 1ms | 1ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防护等级 | IP67 | IP67 | ||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
电短路/过载流保护 | YES / 180mA | YES / 260mA | YES / 180mA | YES / 260mA | ||
感应面材质 | PBT | PBT | ||||
连接方式 | M12插头，4针 | Ø5.0mm 2m PVC电缆线，3*0.33mm² | ||||
重量 | 约4.6g | 约5.0g | ||||
型 号 | NPN常开 | LHJK-M30-50-M124-10NO | LHJK-M30-50-M124-16NO | LHJK-M30-55-Z32-10NO | LHJK-M30-55-Z32-16NO | LHJK-M30-55-Z32-22NO |
NPN常闭 | LHJK-M30-50-M124-10NC | LHJK-M30-50-M124-16NC | LHJK-M30-55-Z32-10NC | LHJK-M30-55-Z32-16NC | LHJK-M30-55-Z32-22NC | |
PNP常开 | LHJK-M30-50-M124-10PO | LHJK-M30-50-M124-16PO | LHJK-M30-55-Z32-10PO | LHJK-M30-55-Z32-16PO | LHJK-M30-55-Z32-22PO | |
PNP常闭 | LHJK-M30-50-M124-10PC | LHJK-M30-50-M124-16PC | LHJK-M30-55-Z32-10PC | LHJK-M30-55-Z32-16PC | LHJK-M30-55-Z32-22PC | |
外观 |  |  |  | ||
尺寸 | M30x58mm | M30x60mm | M30x62mm-(M12-4针) | ||
感应距离 | 15mm±10% | 25mm±10% | 40mm±10% | 15mm±10% | |
安装方式 | 非埋入式(非齐平) | 非埋入式(非齐平) | 非埋入式(非齐平) | ||
标准检测物体 | 45*45*1mm(Fe) | 75*75*1mm(Fe) | 120*120*1mm(Fe) | 45*45*1mm(Fe) | |
外壳材质 | 不锈钢 | 不锈钢 | 不锈钢 | ||
是否带LED | 黄色LED | 黄色LED | 黄色LED | ||
工作电压 | 10-30VDC | 10-30VDC | 10-30VDC | ||
连波 | ＜10% | ＜10% | ＜10% | ||
无负载电流 | ＜10mA | ＜10mA | ＜10mA | ||
最大负载电流 | 150mA | 150mA | 150mA | ||
漏电流 | ＜0.01mA | ＜0.01mA | ＜0.01mA | ||
电压降 | ＜1.5V | ＜1.5V | ＜1.5V | ||
开关频率 | 400Hz | 150Hz | 80Hz | 400Hz | |
响应时间 | 0.5ms | 1ms | 2ms | 0.5ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ＜15%(Sr) | ||
重复精度 | <3.0%(Sr) | <5.0%(Sr) | <3.0%(Sr) | ||
防护等级 | IP67 | IP67 | IP67 | ||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | -25°C~+70°C | ||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ＜10%(Sr) | ||
电短路/ 过载流保护 | YES / 180mA | YES / 260mA | YES / 180mA | ||
感应面材质 | PBT | PA66 | PA66 | ||
连接方式 | Ø5mm 2m PVC电缆线，3*0.33mm² | Ø5mm 2m PVC电缆线，3*0.33mm² | M12插头，4针 | ||
重量 | 约148.0g | 约175.0g | 约80.0g | ||
型 号 | NPN常开 | LHJK-M30-58-Z32-15NO | LHJK-M30-60-Z32-25NO | LHJK-M30-60-Z32-40NO | LHJK-M30-62-M124-15NO |
NPN常闭 | LHJK-M30-58-Z32-15NC | LHJK-M30-60-Z32-25NC | LHJK-M30-60-Z32-40NC | LHJK-M30-62-M124-15NC | |
PNP常开 | LHJK-M30-58-Z32-15PO | LHJK-M30-60-Z32-25PO | LHJK-M30-60-Z32-40PO | LHJK-M30-62-M124-15PO | |
PNP常闭 | LHJK-M30-58-Z32-15PC | LHJK-M30-60-Z32-25PC | LHJK-M30-60-Z32-40PC | LHJK-M30-62-M124-15PC | |
外观 |  |  |  | |||
尺寸 | M12×50mm (M12-4针) | M12×50mm-(M12-4针) | M12×55mm | |||
感应距离 | 2.0mm±10% | 4.0mm±10% | 4.0mm±10% | 8.0mm±10% | 10.0mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | 非埋入式(非齐平) | |||
标准检测物体 | 12*12*1mm(Fe) | 12*12*1mm(Fe) | 24*24*1mm(Fe) | 30*30*1mm(Fe) | ||
外壳材质 | 铜镀镍 | 铜镀镍 | ||||
是否带LED | 黄色LED | 黄色LED | ||||
工作电压 | 10-30VDC | 10-30VDC | ||||
连波 | ＜10% | ＜10% | ||||
无负载电流 | ＜10mA | ＜10mA | ||||
最大负载电流 | 150mA | 150mA | ||||
漏电流 | ＜0.01mA | ＜0.01mA | ||||
电压降 | ＜1.5V | ＜1.5V | ||||
开关频率 | 1.5KHz | 800Hz | 1KHz | 500Hz | 100Hz | |
响应时间 | 0.1ms | 0.2ms | 0.2ms | 0.5ms | 1ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | ||||
重复精度 | ＜3.0%(Sr) | <3.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | ||
防护等级 | IP67 | IP67 | ||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | ||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | ||||
电短路/过载流保护 | YES / 180mA | YES / 180mA | YES / 260mA | YES / 330mA | ||
感应面材质 | PBT | PBT | PBT | |||
连接方式 | M12插头，4针 | M12插头，4针 | Ø4.0mm 2m PVC电缆线，3*0.15mm² | |||
重量 | 约13.8g | 约12.7g | 约54.2g | |||
型 号 | NPN常开 | LHJK-M12-50-M124-2NO | LHJK-M12-50-M124-4NO | LHJK-M12-F50-M124-4NO | LHJK-M12-F55-Z32-8NO | LHJK-M12-F55-Z32-10NO |
NPN常闭 | LHJK-M12-50-M124-2NC | LHJK-M12-50-M124-4NC | LHJK-M12-F50-M124-4NC | LHJK-M12-F55-Z32-8NC | LHJK-M12-F55-Z32-10NC | |
PNP常开 | LHJK-M12-50-M124-2PO | LHJK-M12-50-M124-4PO | LHJK-M12-F50-M124-4PO | LHJK-M12-F55-Z32-8PO | LHJK-M12-F55-Z32-10PO | |
PNP常闭 | LHJK-M12-50-M124-2PC | LHJK-M12-50-M124-4PC | LHJK-M12-F50-M124-4PC | LHJK-M12-F55-Z32-8PC | LHJK-M12-F55-Z32-10PC | |
外观 |  |  |  | ||||
尺寸 | M30x80mm-(M12-4针) | M30x82mm-(M12-4针) | M30x82-(M12-4针) | ||||
感应距离 | 10mm±10% | 16mm±10% | 22mm±10% | 15mm±10% | 25mm±10% | 40mm±10% | |
安装方式 | 埋入式(齐平) | 非埋入式(非齐平) | |||||
标准检测物体 | 30*30*1mm(Fe) | 48*48*1mm(Fe) | 66*6*1mm(Fe) | 45*45*1mm(Fe) | 75*75*1mm(Fe) | 120*120*1mm(Fe) | |
外壳材质 | 铜镀镍 | 铜镀镍 | |||||
是否带LED | 黄色LED | 黄色LED | |||||
工作电压 | 10-30VDC | 10-30VDC | |||||
连波 | ＜10% | ＜10% | |||||
无负载电流 | ＜10mA | ＜10mA | |||||
最大负载电流 | 150mA | 150mA | |||||
漏电流 | ＜0.01mA | ＜0.01mA | |||||
电压降 | ＜1.5V | ＜1.5V | |||||
开关频率 | 500Hz | 300Hz | 150Hz | 400Hz | 150Hz | 80Hz | |
响应时间 | 0.5ms | 1ms | 1ms | 0.5ms | 1ms | 2ms | |
开关迟滞 | ＜15%(Sr) | ＜15%(Sr) | |||||
重复精度 | ＜3.0%(Sr) | ＜5.0%(Sr) | ＜3.0%(Sr) | ＜5.0%(Sr) | |||
防护等级 | IP67 | IP67 | |||||
工作环境温度 | -25°C~+70°C | -25°C~+70°C | |||||
温度漂移 | ＜10%(Sr) | ＜10%(Sr) | |||||
电短路/过载流保护 | YES / 180mA | YES / 180mA | YES / 260mA | ||||
感应面材质 | PBT | PBT | |||||
连接方式 | M12插头，4针 | M12插头，4针 | |||||
重量 | 约31.4g | 约31.8g | |||||
型 号 | NPN常开 | LHJK-M30-80-M124-10NO | LHJK-M30-80-M124-16NO | LHJK-M30-80-M124-22NO | LHJK-M30-F82-M124-15NO | LHJK-M30-F82-M124-25NO | LHJK-M30-F82-M124-40NO |
NPN常闭 | LHJK-M30-80-M124-10NC | LHJK-M30-80-M124-16NC | LHJK-M30-80-M124-22NC | LHJK-M30-F82-M124-15NC | LHJK-M30-F82-M124-25NC | LHJK-M30-F82-M124-40NC | |
PNP常开 | LHJK-M30-80-M124-10PO | LHJK-M30-80-M124-16PO | LHJK-M30-80-M124-22PO | LHJK-M30-F82-M124-15PO | LHJK-M30-F82-M124-25PO | LHJK-M30-F82-M124-40PO | |
PNP常闭 | LHJK-M30-80-M124-10PC | LHJK-M30-80-M124-16PC | LHJK-M30-80-M124-22PC | LHJK-M30-F82-M124-15PC | LHJK-M30-F82-M124-25PC | LHJK-M30-F82-M124-40PC | |
▊产品尺寸图
M30×50mm-(M12-4针 | M30×55mm | M30x58mm | M30x60mm | M30x62mm-(M12-4针) |
 |  |  |  |  |
M12×50mm (M12-4针) | M12×50mm-(M12-4针) | M12×55mm | M30x80mm-(M12-4针) | M30x82mm-(M12-4针 |
 |  |  |  |  |
M30x82-(M12-4针) | ||||
 | ||||
▊产品选型说明
| ▊ | 应用场景 |

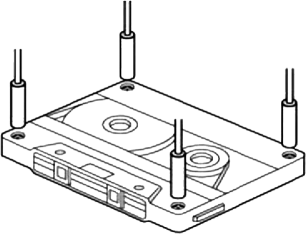

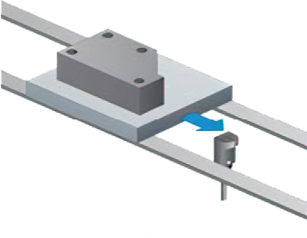

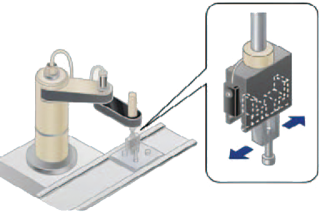

| 检测磁带上的螺丝 | 统计金属工件数量 | 金属托板的定位 | 确认铝制托板通过 | 凸轮的检测 | 机器人翅片夹头的确认 |
 |  |  |  |  |  |

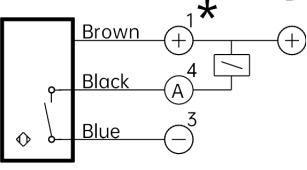

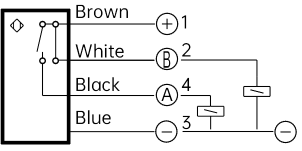

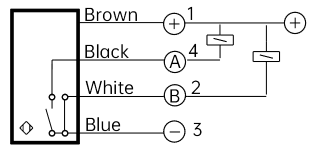

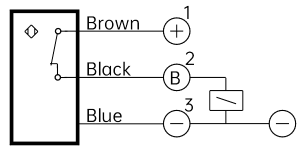

| ▊ | 接线图 |
| DC NPN-N.0. | DC NPN-N.C. | DC PNP-N.O. | DC PNP-N.C. | DC NPN-N.O.& N.C. | DC PNP-N.O.&N.C. |
 |  |  |  |  |  |
