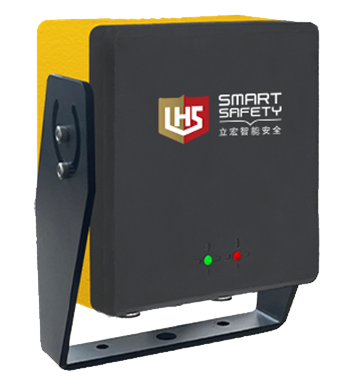

LDS-D系列安全雷达


 工作频率为81GHz,使用FMCW(调频连续波)进行检测抗干扰:电磁波衍射,可穿透尘雾雨雪

 双指示灯:工作状态清晰明了

 IP68连接器:高防护等级,更坚固可靠

 探测半径6m

 覆盖范围:水平120°垂直30

 最小移动速度:0.1m/s

 SIL安全认证(SIL3 IEC 61508)


规格技术表

型号

LDS-D200

LDS-D300

工作频率

81GHz

探测半径

6米

覆盖范围

水平120°×垂直30°

方位120°×俯仰30°

防护区域类型

可设置

响应时间

≤100ms

电压

12~24VDC(宽幅电压)

DC10~24V(宽幅电压)

平均功率

130mA,@DC12V 60mA,@DC24V

≤140mA@DC12V,≤80m@ADC24V(连续工作)

防护等级

IP68

防雷等级

/

2KV

工作温度

-40℃~80℃

通讯接口

RS485

CAN

继电器信号

2路

/

配置方式

PC界面、安卓APP应用

PC界面

外壳材质

铝合金+ABS

铝合金+ABS

产品尺寸

108mm*47mm*135mm(长*宽*高)

120mm*30mm*123mm(长*宽*高)

产品重量

600克

430克

GPIO口

/

两路(输出电压与接入电压一致)


报警区域

报警区域可设置

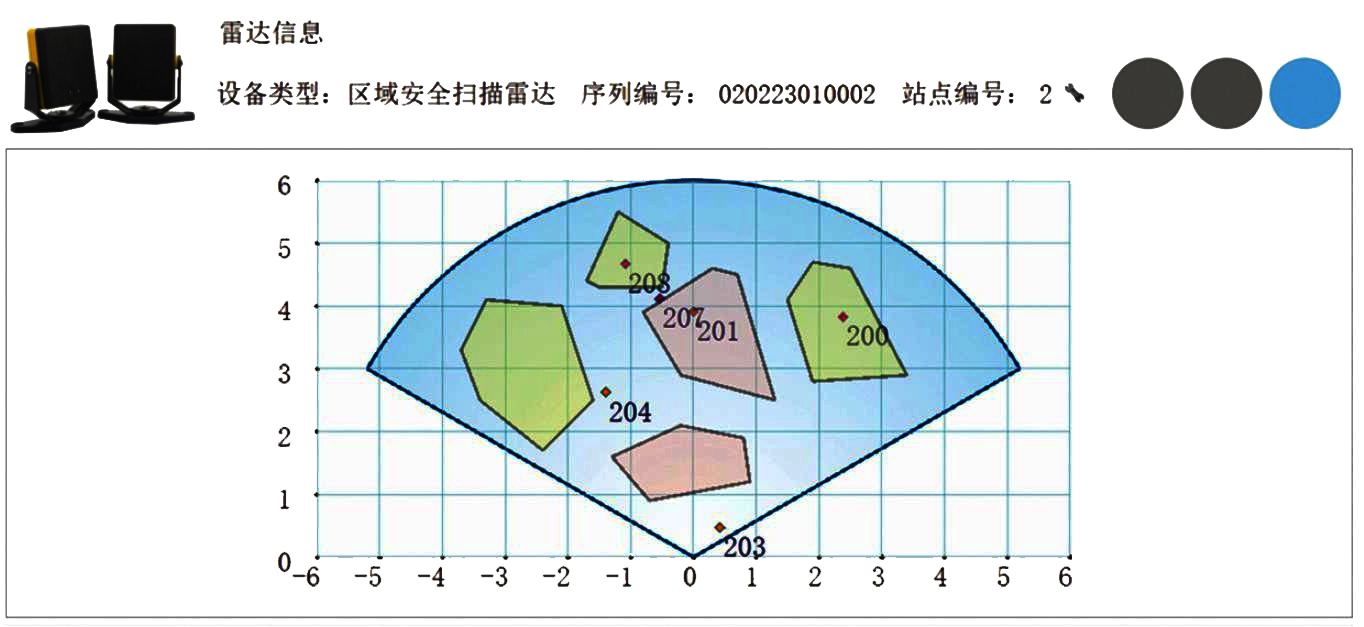

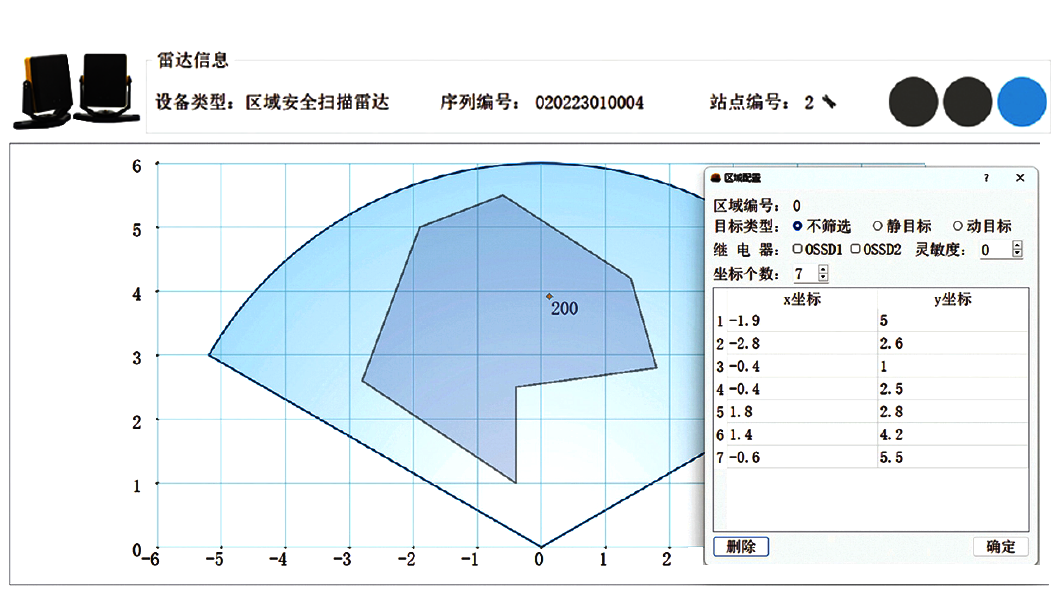

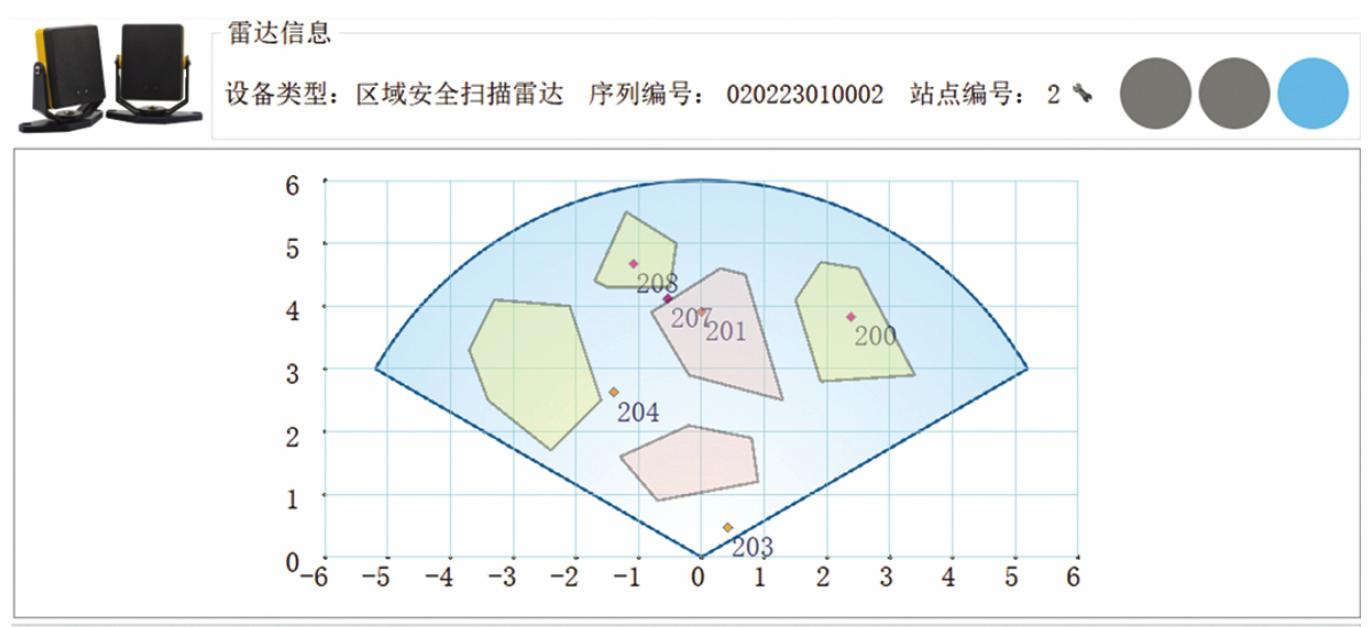

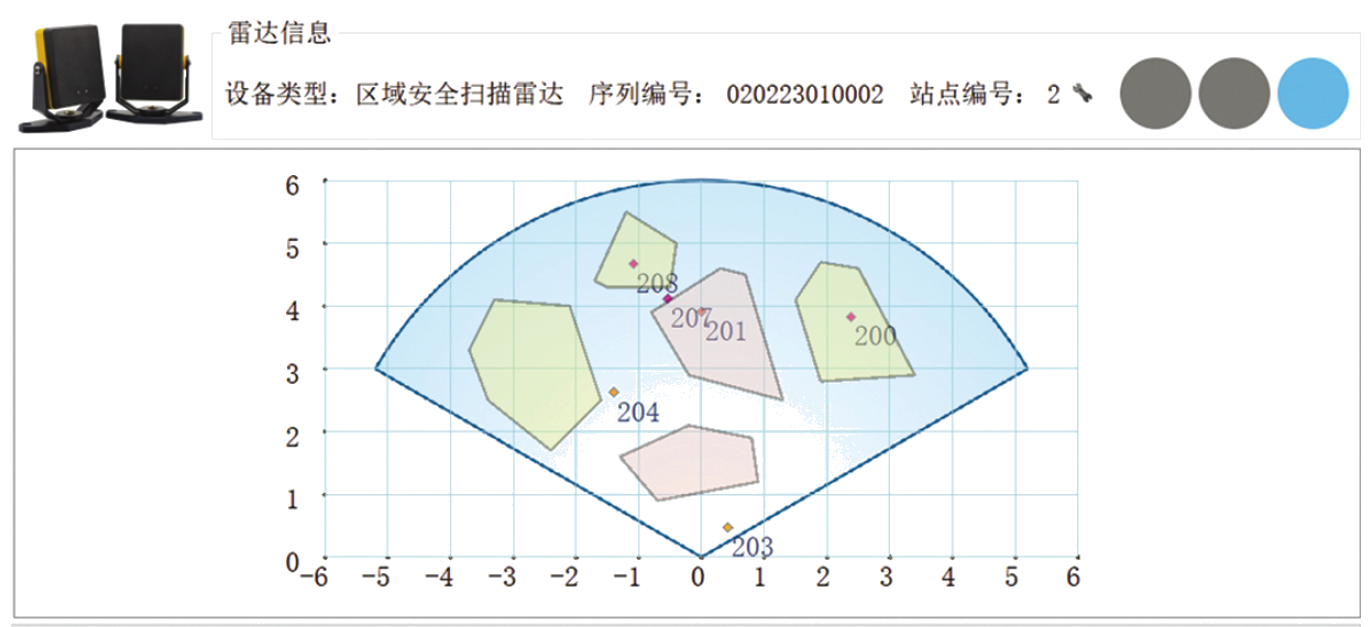

如图所示,报警区域可以根据需求进行设定,区域可以是多个不规则区域

• 区域最多可设置5个


界面区域可调整

扇面范围内可画出自己想要的不规则区域

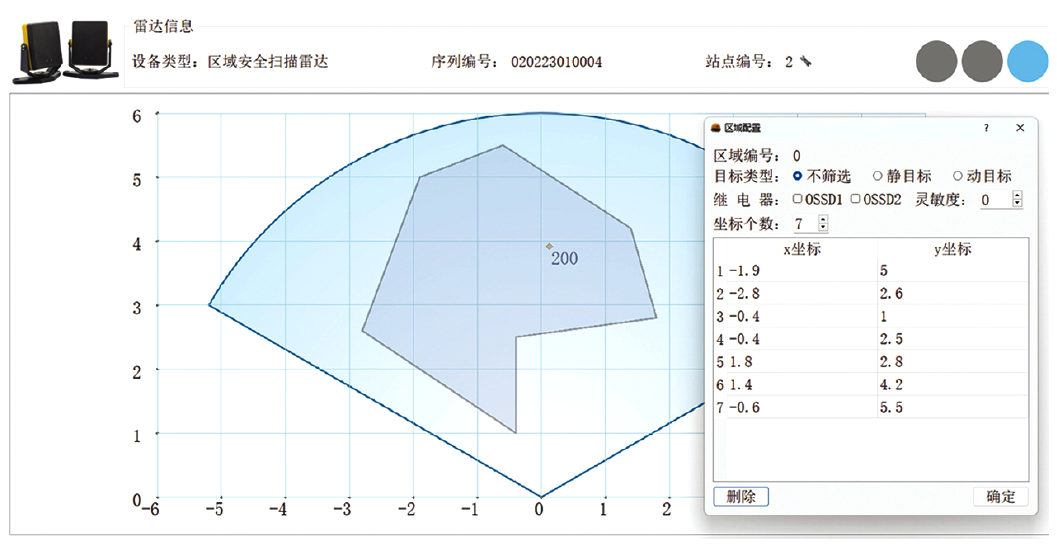

• 区域绘制完成后,会跳出区域配置提示框,可在提示框内进行各项设置

• 可对目标类型,继电器,灵敏度,坐标个数进行设置,坐标个数最多可设置20个

• 可点击坐标点拖拽设置区域形状



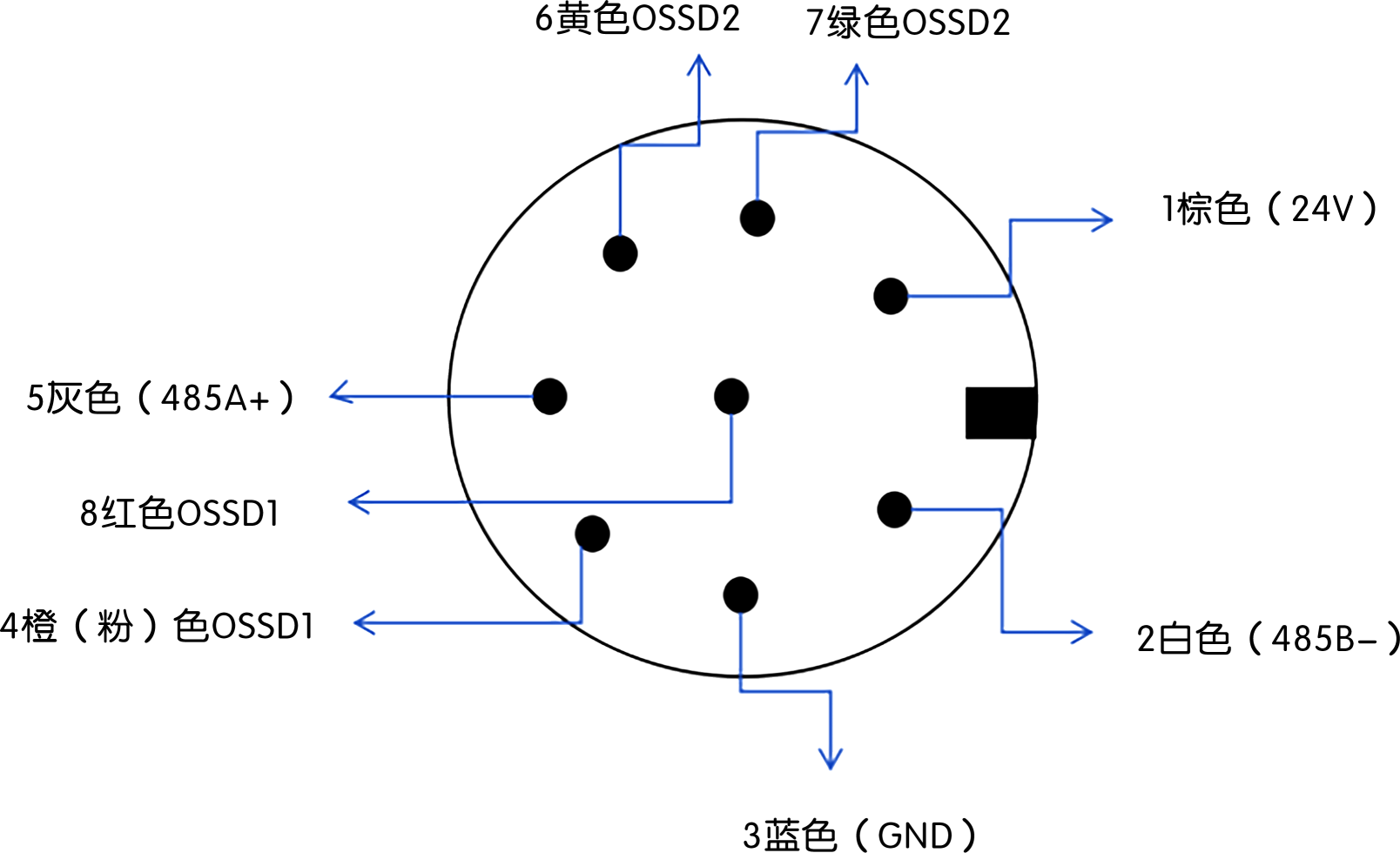

线缆定义  雷达接口引脚定义图

LDS-D200

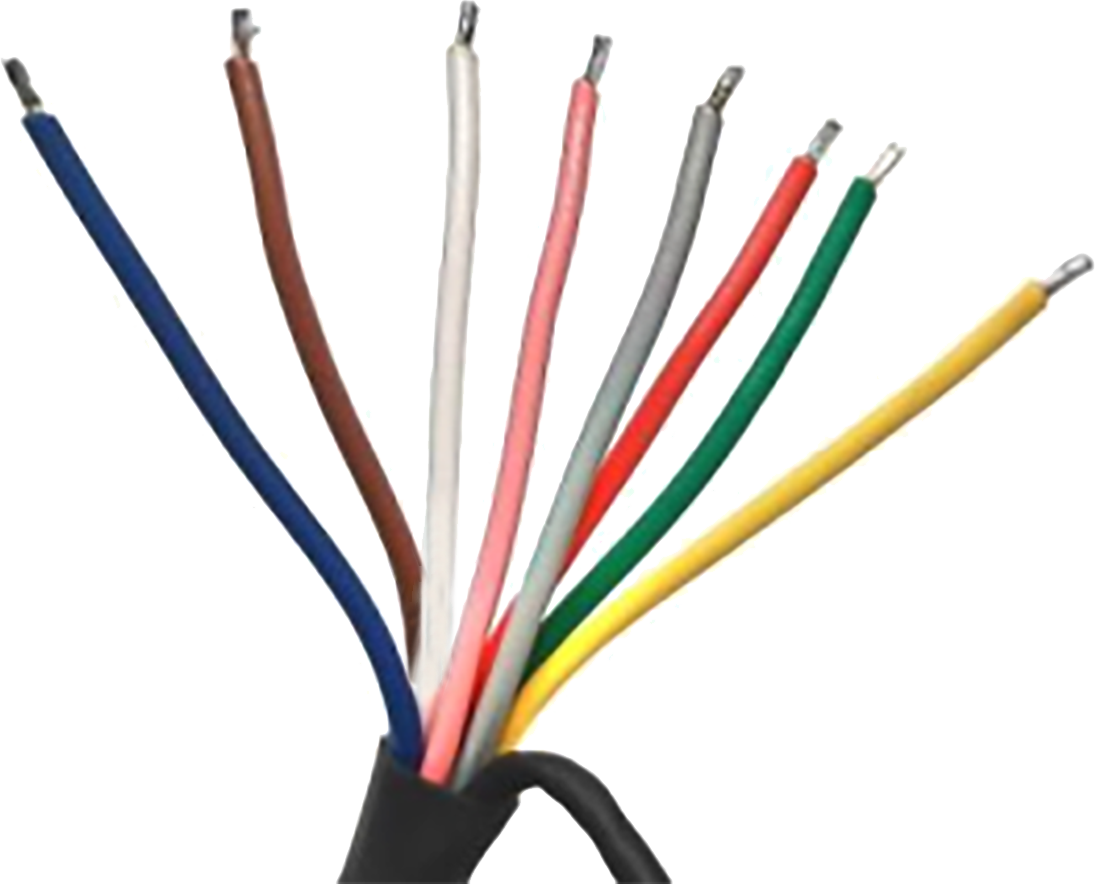

线缆颜色

说明

线缆说明


电源正极


GND

485A+

485B-

红、粉

OSSD1

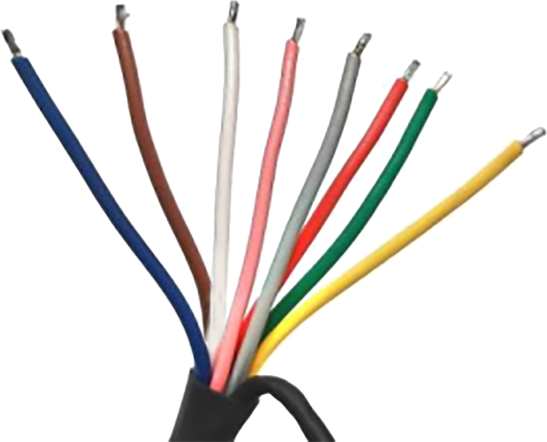

PUR线颜色结构示意图

黄、绿

OSSD2

LDS-D300

线缆颜色

说明
线缆说明
电源正极

GND

GPIO

RX

TX

CAN_H
PUR线颜色结构示意图

CAN_L


产品尺寸图

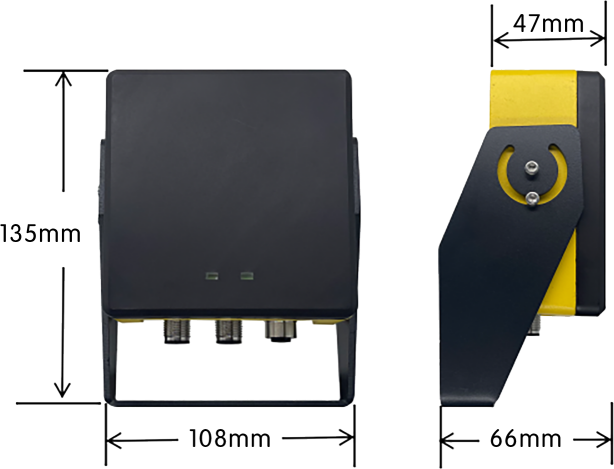

LSD-D200产品尺寸图

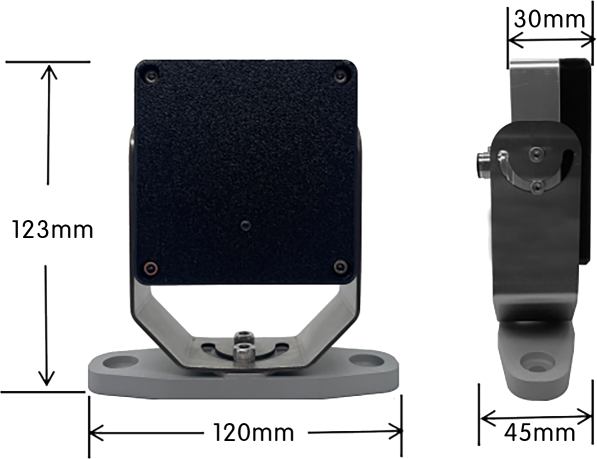

LSD-D300产品尺寸图



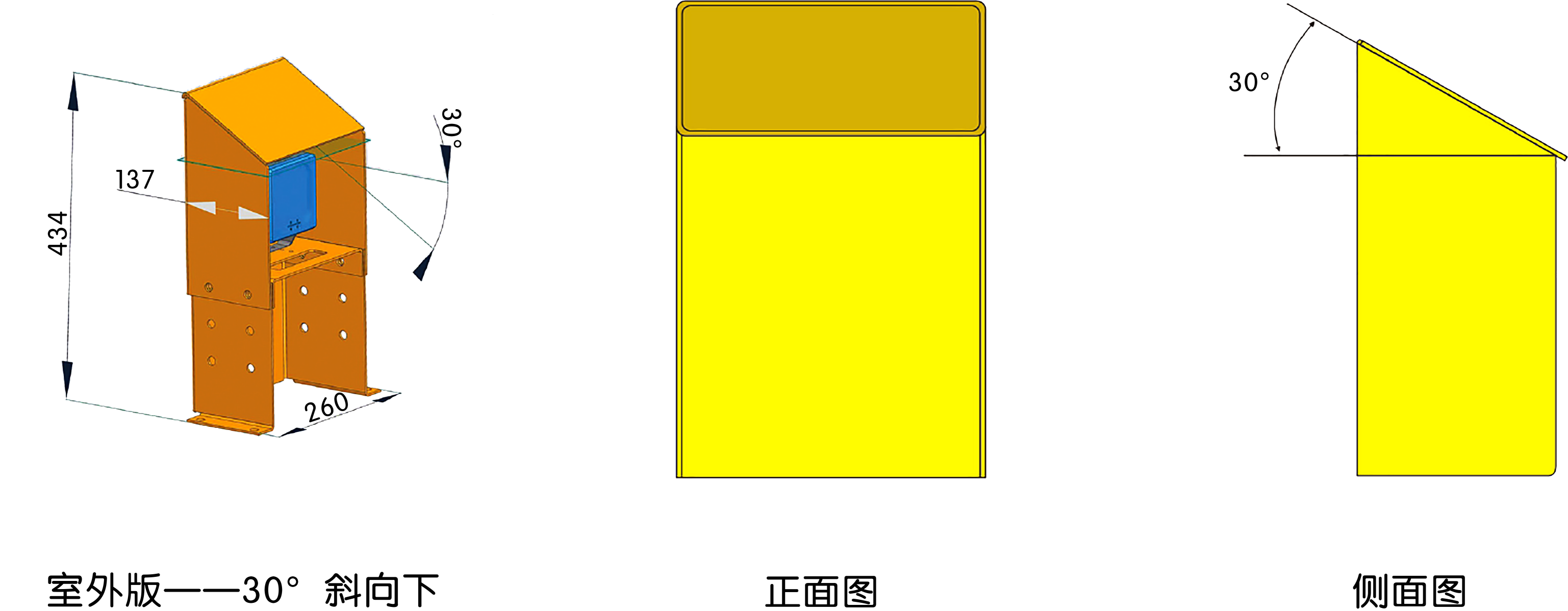

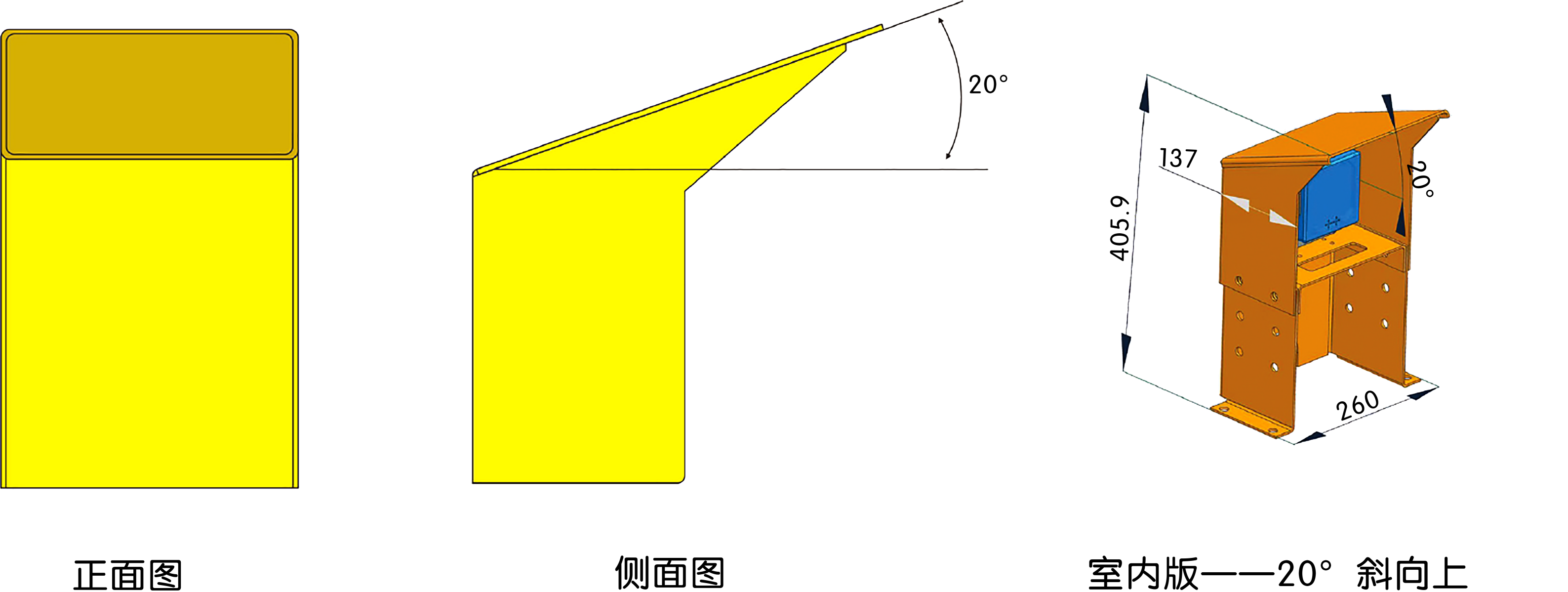

可调节防护罩

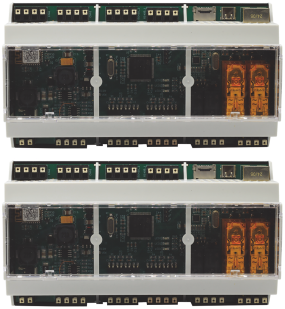

雷达控制器


 系统拥有双通道安全输出,双通道辅助输出、六个单通道的数字量输入

 支持以下功能:安全信号、预警信号、报警信号

 四个输出信号开关

 两个安全输出:双通道安全OSSD

 两个辅助输出:可配置信号反馈、故障等不同状态信号

 提供USB和蓝牙无线接口

 提供PC端和手机APP应用程序配置选项

 允许配置包括灵敏度级别、安全功能、检测区域大小、OSSD输出以及控制单元的I/0端口等功能


基本参数

输出

4个开关输出信号(OSSD),其中2个双通道安全输出

接线端子

截面:1mm2|最大电流:4A对应1mm2电缆

输入

6通道数字量输入带有普通接地

MODBUS 接口

RS485接口用于实时数据监控

供电

24VDC(20-28 VDC)最大电流:70mA(非OSSD)

防护等级

IP20

系统配 置

RS485、蓝牙

最大功耗

5W(非OSSD)

安装方式

DIN导轨


应用场景

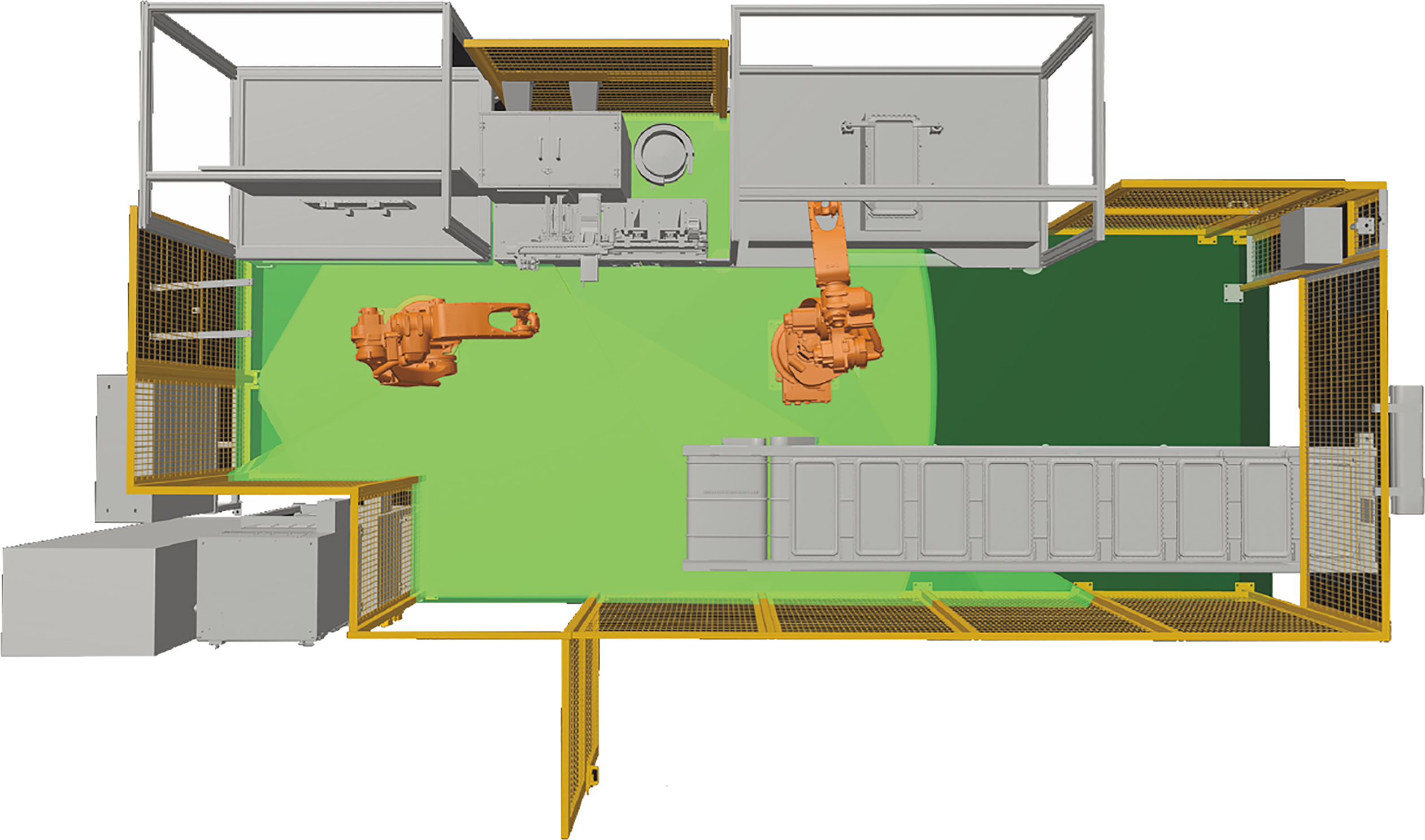

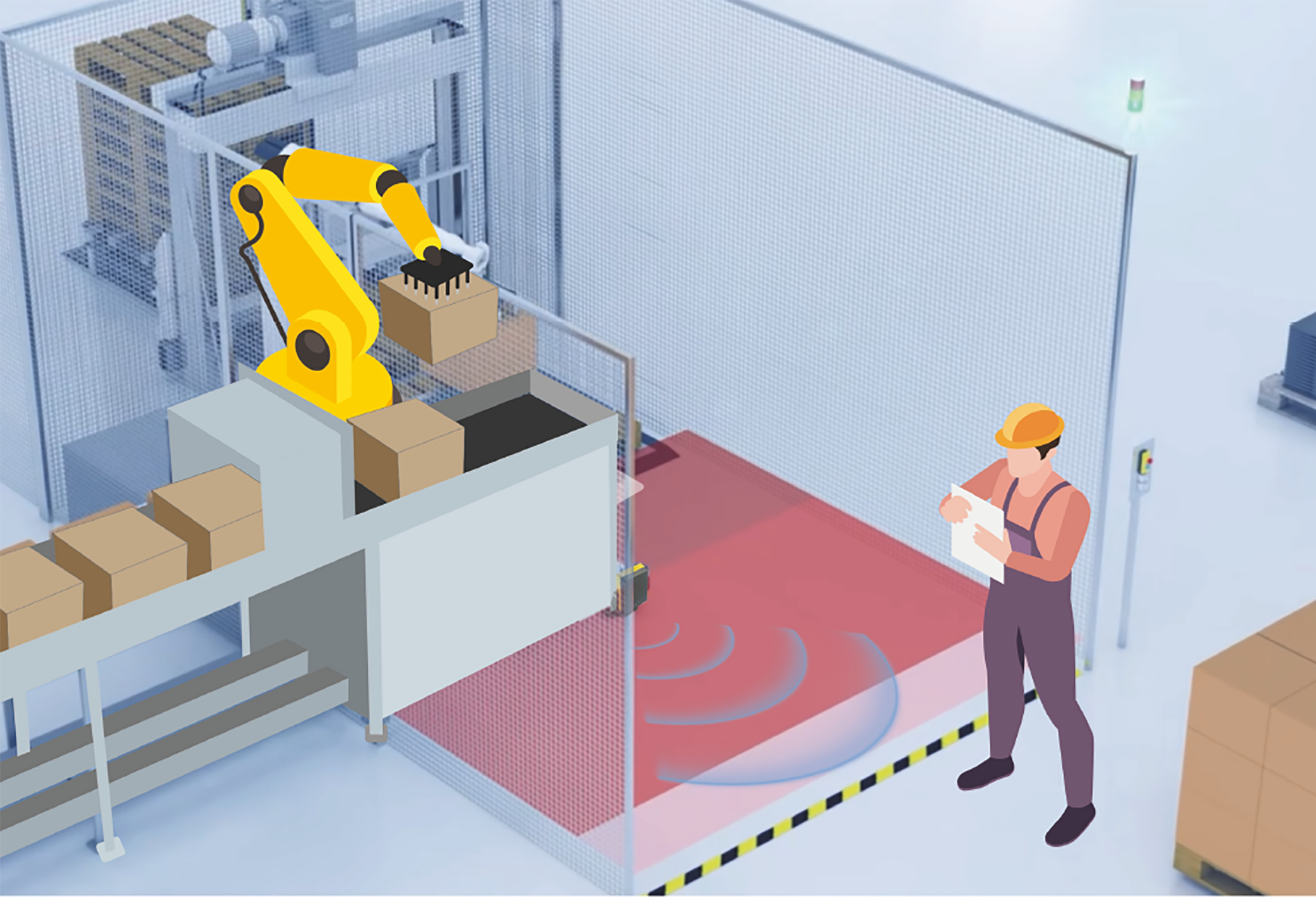

LDS-D系列安全雷达,主要用于监控保护区内操作人员和车辆的侵入
