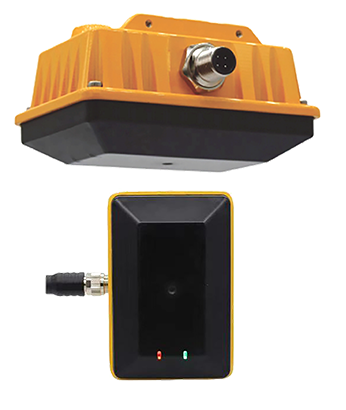

| • 是针对中低速行驶时探测前方障碍物的一款81GHz的工业微波雷达 • 抗干扰：电磁波衍射，可穿透尘雾雨雪 • 双指示灯：工作状态清晰明了 • IP68连接器：高防护等级，更坚固可靠 • 覆盖范围：方位120°×俯仰30° • 最小移动速度：0.1m/s • SIL安全认证：SIL3 IEC 61508 |
▊规格技术表
产品型号 | LDS-D100 |
测距范围 | 20m |
覆盖范围 | 方位120°×俯仰30° |
工作频率 | 81GHz |
供电电源 | DC10~24V（宽幅电压） |
平均功率 | ≤140mA@DC12V，≤80m@ADC24V(连续工作) |
防护等级 | IP68 |
防雷等级 | 2KV |
工作温度 | -40℃~80℃ |
通讯接口 | RS485 |
配置方式 | PC界面、安卓APP应用 |
外壳材质 | 铝合金+ABS |
产品尺寸 | 109.5*72*54.8mm |
产品重量 | 0.3千克 |
继电器信号 | 2路 |

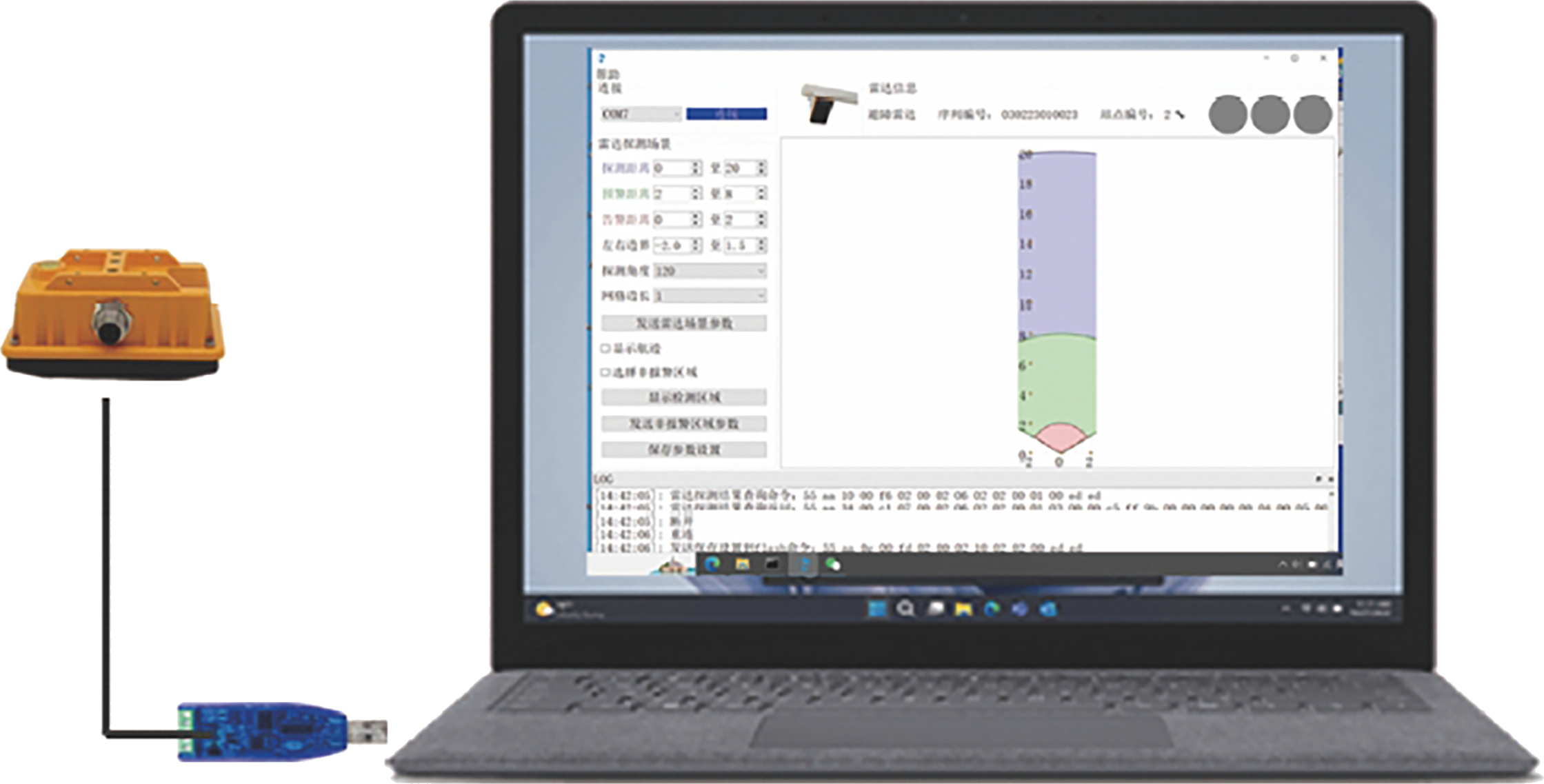

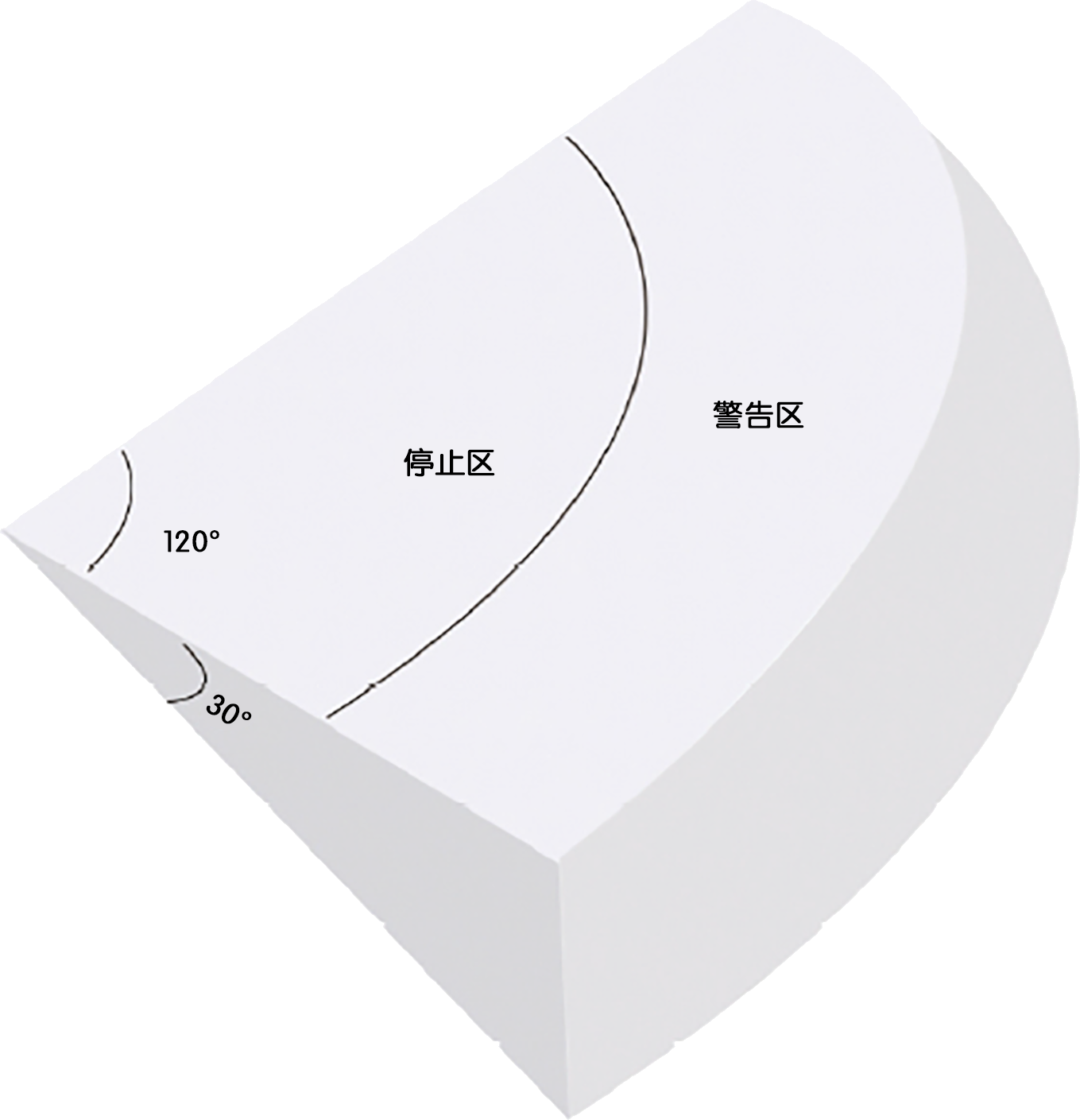

▊报警区域设置
 | 2种扫描模式可以选择 | 正常模式 |

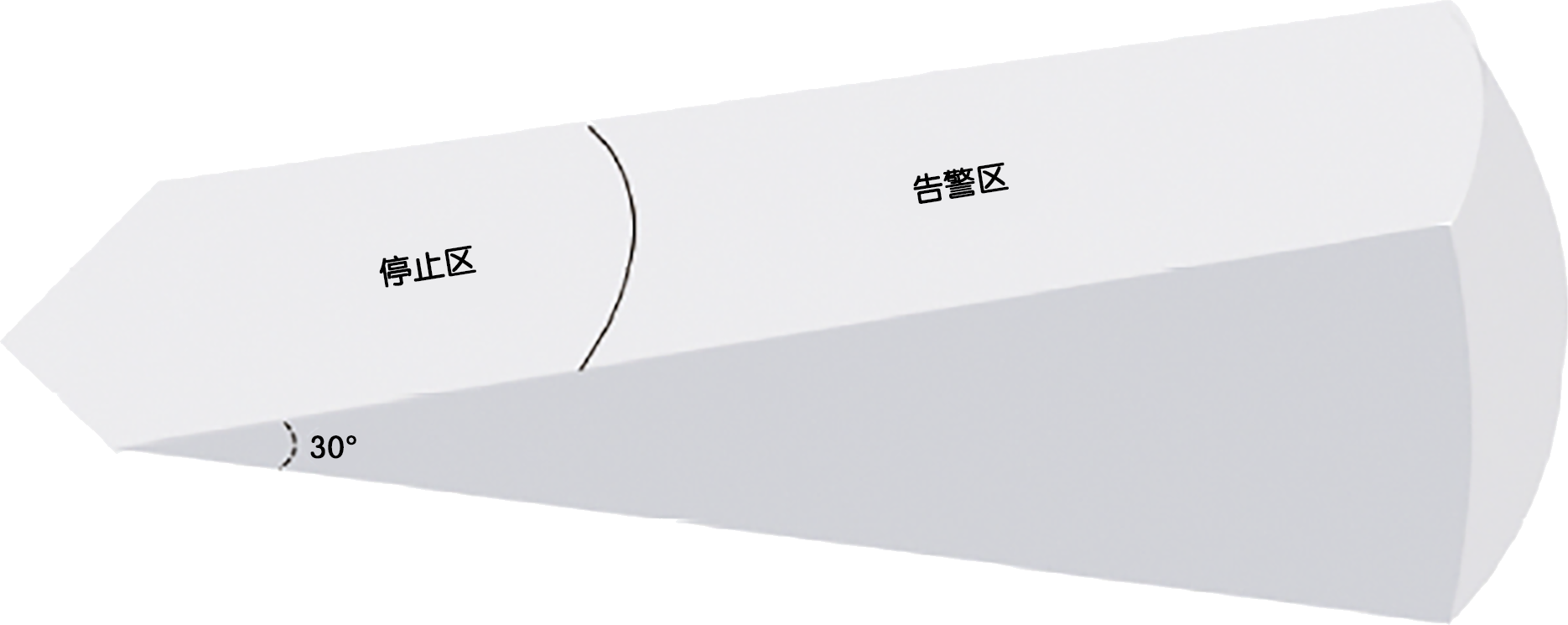

•种扫描模式可以选择 •探测距离20米 •停止区和警告区范围可以设置 •波束宽度可以设置 2路继电器信号输出 •固件可升级 |
| |
聚焦模式 | ||
 |
▊产品尺寸图

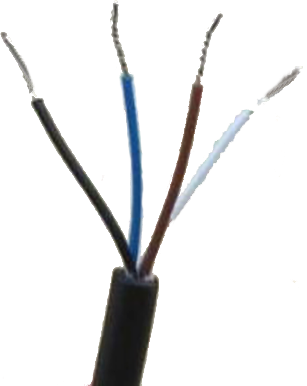

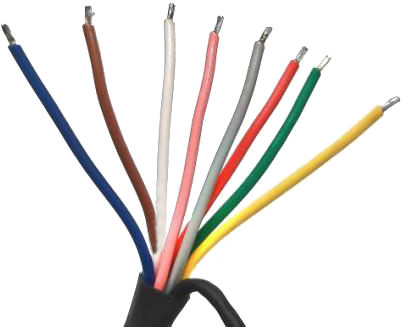

▊线缆定义
  | 线缆颜色 | 说明 |
棕 | 电源正极 | |
蓝 | GND | |
灰 | 485A+ | |
白 | 485B- | |
红、粉 | 继电器常开（预警信号） | |
红、粉 | 继电器常开（报警信号） |
▊产品配置
序号 | 设备名称 | 数量 | 备注 |
1 | LDS-D100安全雷达 | 1 | |
2 | LDS-D100线缆 | 1 | |
3 | 485转USB接头 | 1 | 用户自备 |
4 | 电源端(DC母头) | 1 | 用户自备 |
5 | 12V~24V电源适配器 | 1 | 用户自备 |
6 | 上位机软件 | 1 | |
7 | 安卓APP软件 | 1 |
▊安装建议

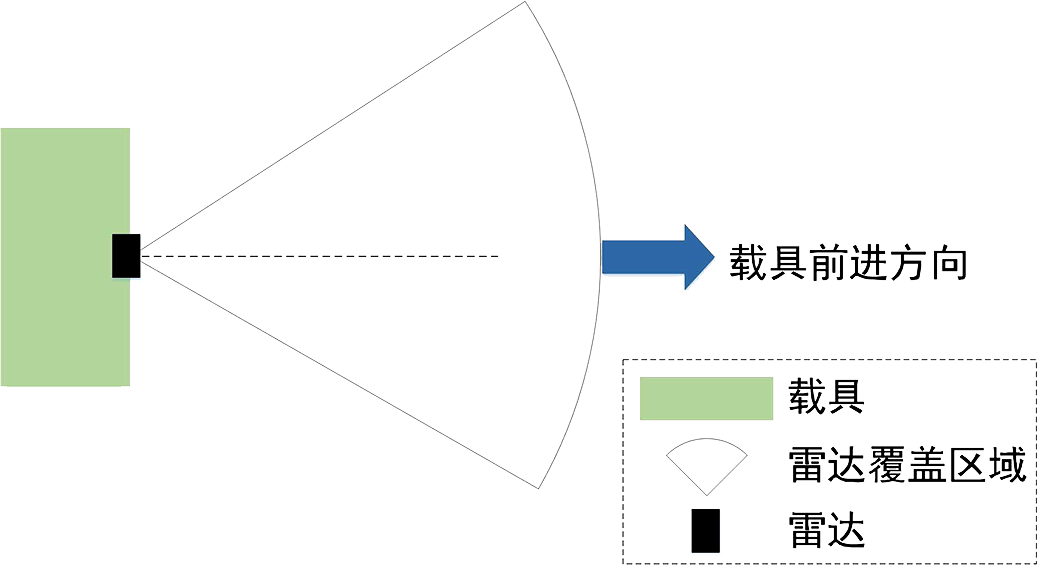

雷达安装位置俯视图如下图所示，雷达安装在载具的中心位置，在载具前进方向的一侧，雷达对准载具前进方向。 |  |

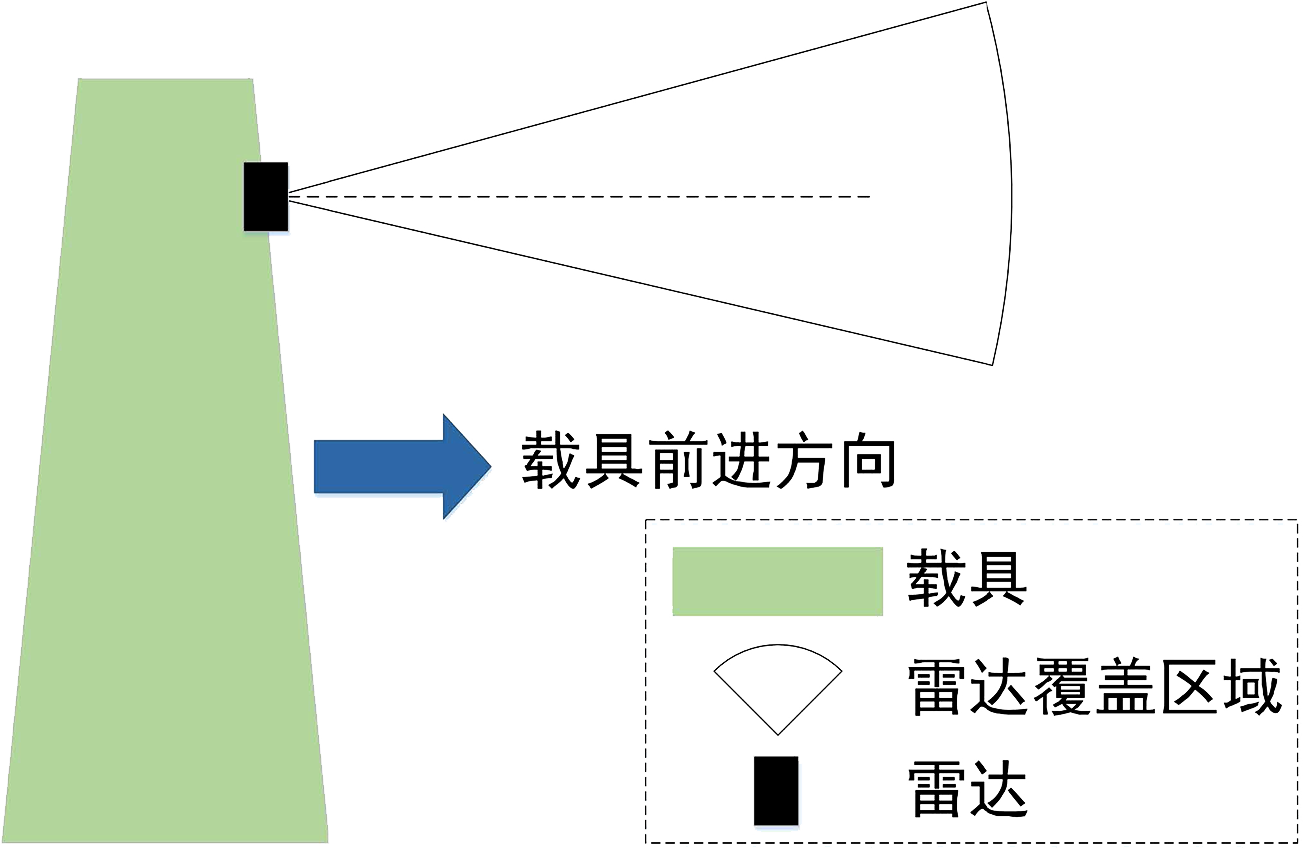

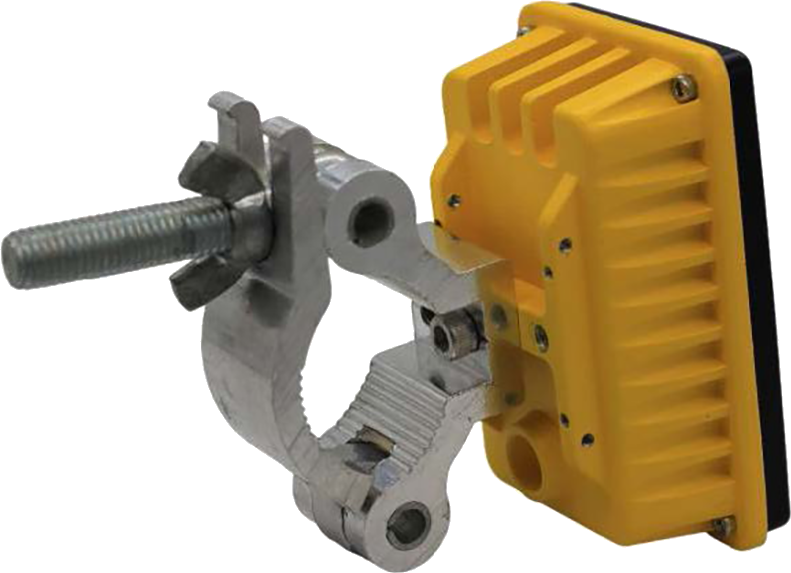

| 雷达安装位置侧视图如下图所示，雷达安装在载具上方视野开阔的位置，在载具前进方向的一侧，雷达水平安装（俯仰角0°），雷达对准载具前进方向。 |  |

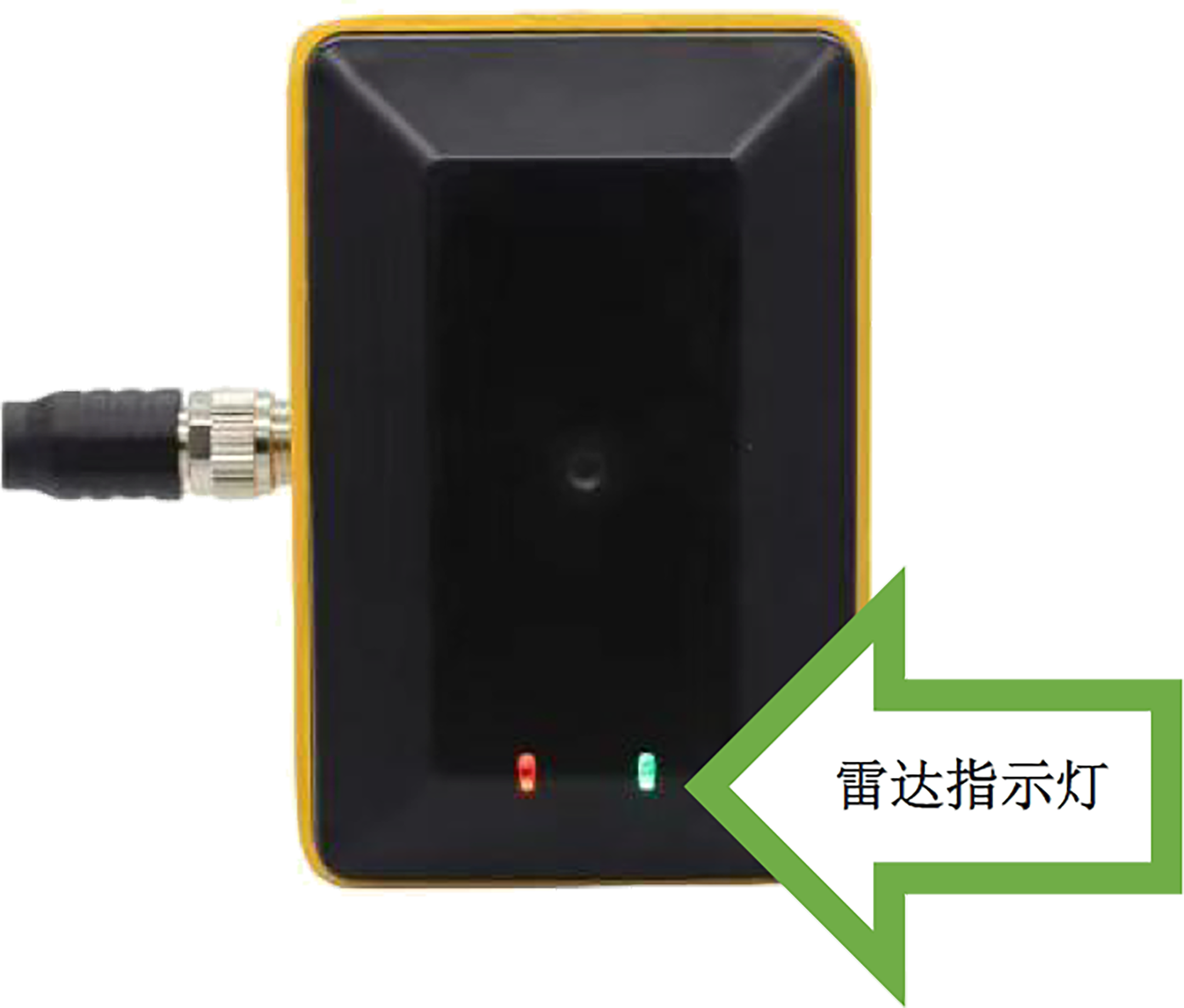

注：安装时雷达指示灯应位于下方，如下图。 |   |

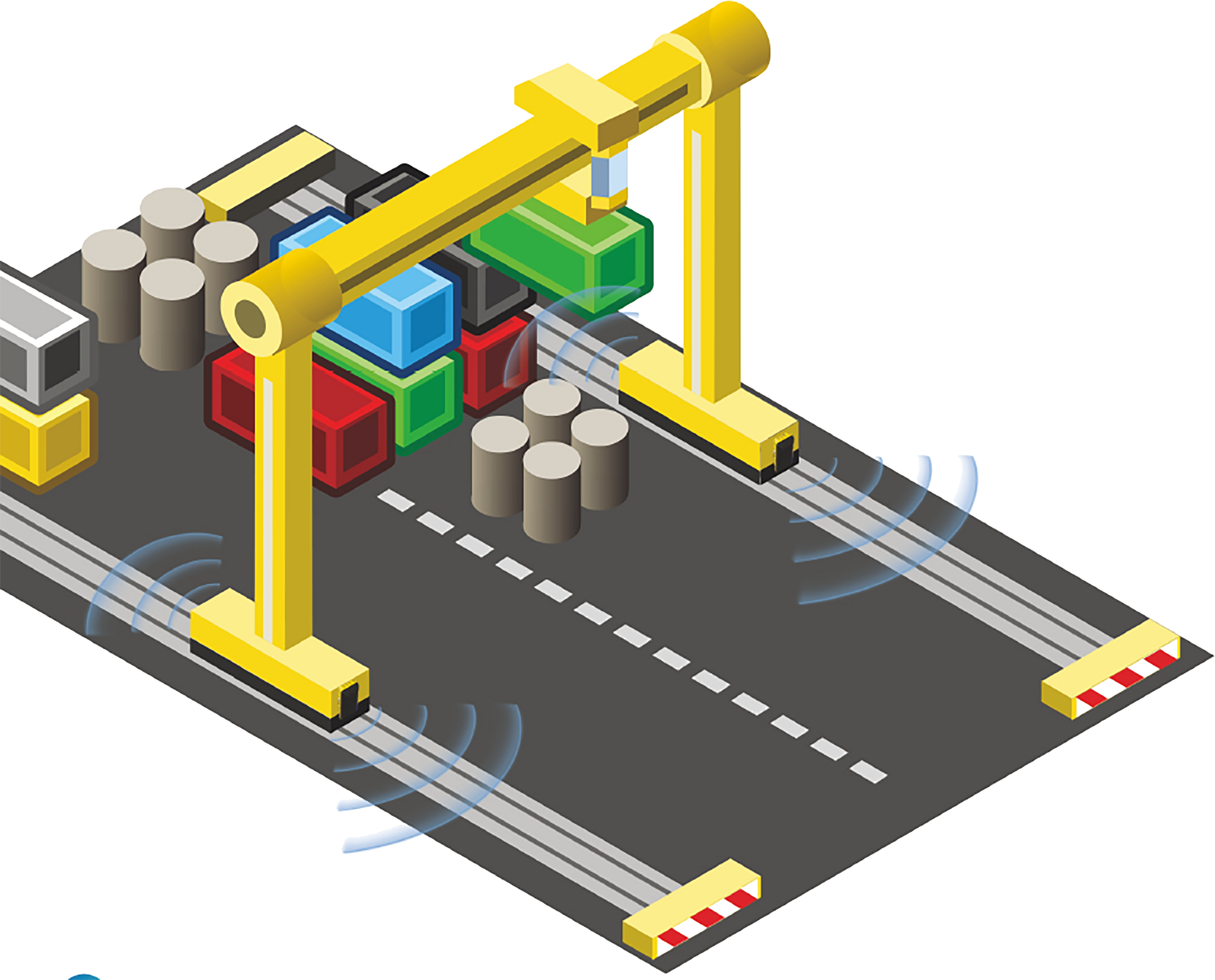

▊应用场景

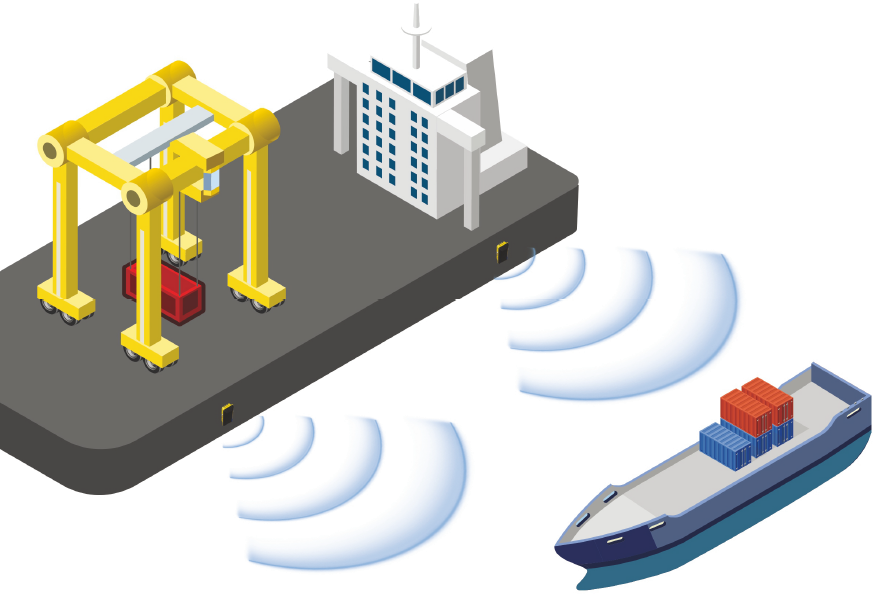

LDS-D100安全雷达适用于码头靠泊系统测距。
