| ·TUV认证 ·ISO13849 等级PLe/Cat.4 类别 ·符合 GB/T 19671 安全类标准要求 ·两个 NO(安全输出 )，1 个 NC（辅助输出） ·冗余，互锁设计，内置交叉故障检测 ·自动复位 |
▊产品选型
产品选型 | 电源 | 安全输出 | 辅助输出 |
SM-C-101 2A1B | DC24V±20% | 2NO | 1NC |
说明 | SM-C-101 2A1B是安全逻辑单元，用于监视和接入双手控制设备 | ||
▊技术参数
符合标准 | ||||
安全等级 | ISO 13849等级PLe/Cat.4类别 | |||
标准 | GB/T 19671 ISO/EN 13849-1 | |||
电源 | ||||
额定工作电压 | 额定工作电压 24V/DC | |||
工作电压允许误差 | -15%～15% | |||
消耗功率 | ≤2W | |||
输入 | ||||
| 输入 | 1NC/1NO+1NC/1NO | |||
| 输入同步时间 | 500ms | |||
| 最大输出电阻 | 40欧 | |||
| 复位 | 自动复位 | |||
| 上电延迟时间 | 1S | |||
| 恢复时间 | 500ms | |||
响应时间( 额定电压) | ≤20ms | |||
输出 | ||||
安全输出 | 2NO | |||
辅助输出 | 1NC | |||
额定冲击耐受电压 | 额定冲击耐受电压2500V | |||
机械耐久性 | 107次（动作频率7200次/小时） | |||
B10d (AC15,Ue=250V) | Ie | 5A | 3A | 1A |
周期 | 2*105 | 2.3*105 | 3.8*105 | |
环境及物理特性 | ||||
工作温度 | -5～55℃ | |||
存储温度 | -5～85℃ | |||
安装方式 | DIN35mm导轨安装 | |||
安装要求 | 安装于至少IP54防护等级的控制柜内 | |||
振动 | 10Hz～55Hz1.5mm双振幅 | |||
额定绝缘电压 | 250VAC | |||
污染等级 | 2 | |||
过电压等级 | Ⅲ | |||
▊接线端子
端子号 | 描述 |
A1、A2 | 电源 |
S11、S12、S13 | 输入1（1NC,1NO） |
S21、S22、S23 | 输入2（1NC,1NO） |
13、14、23、24 | 安全输出（NC） |
31、32 | 辅助输出（NO） |
Y1、Y2 | 复位 |

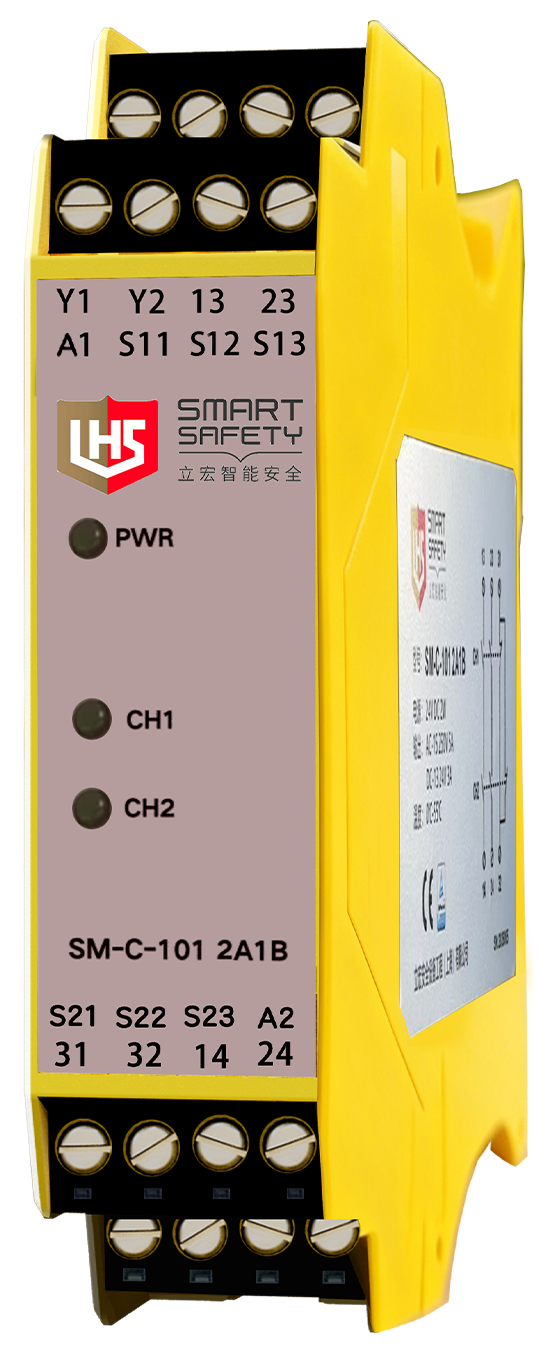

▊面板说明
状态指示灯 | 描述 |
PWR | 绿色：装置已通电 熄灭：电源故障 |
CH1 | 绿色：安全输出通道1 已激活 熄灭：安全输出通道1 未激活 |
CH2 | 绿色：安全输出通道2 已激活 熄灭：安全输出通道2 未激活 |
▊产品尺寸图及安装方式
产品尺寸 | 安装方式 |
 |  |

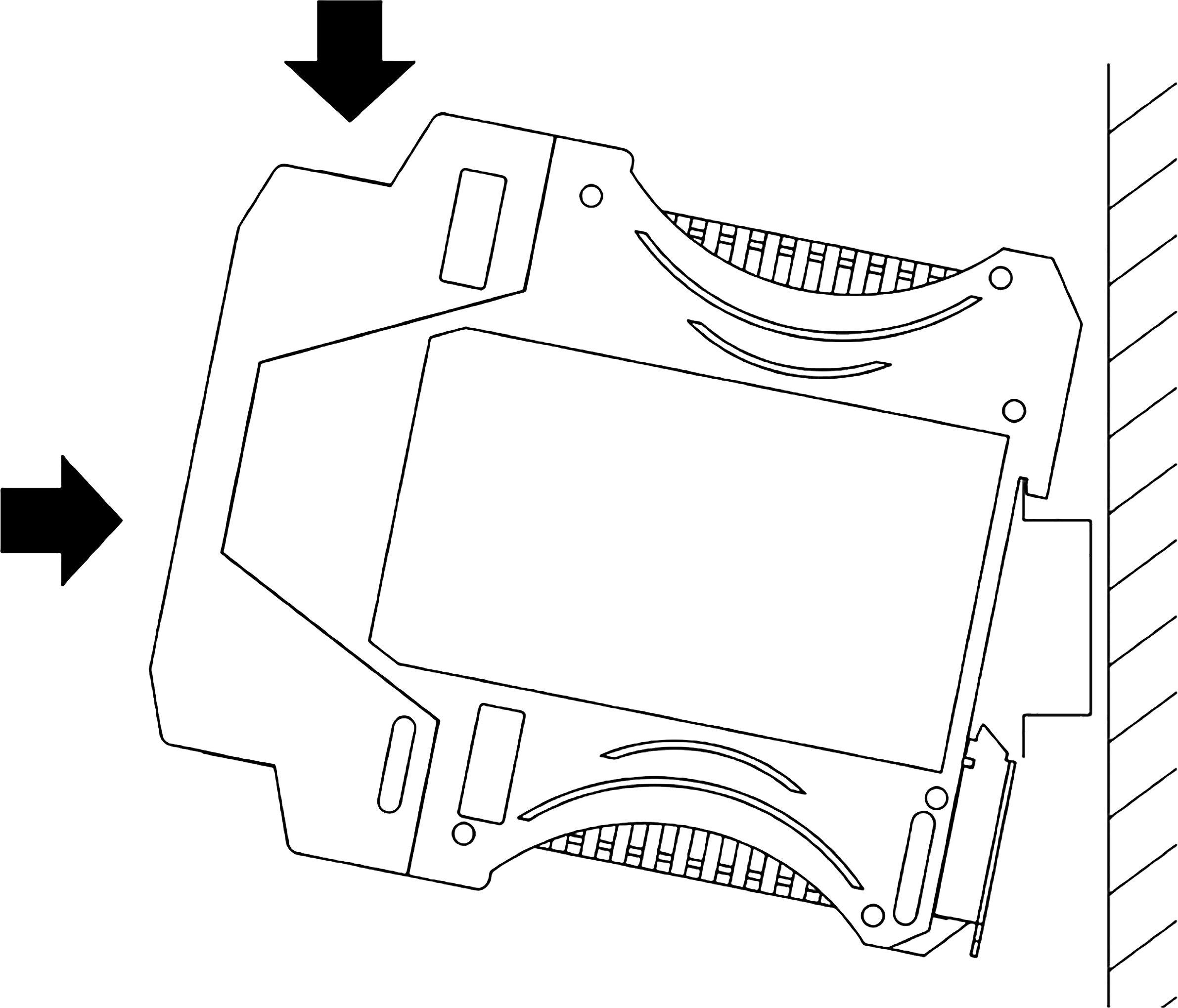

1.安装在机柜中（最低额定防护等级为IP54）； 2.将SM-C-101 2A1B安全继电器固定塑胶卡位斜卡入安装导轨一侧； 3.向导轨方向按下AJTH201 系列安全模块，使得其五金活动卡扣卡紧导轨另一侧。 | |
▊内部电路方框图

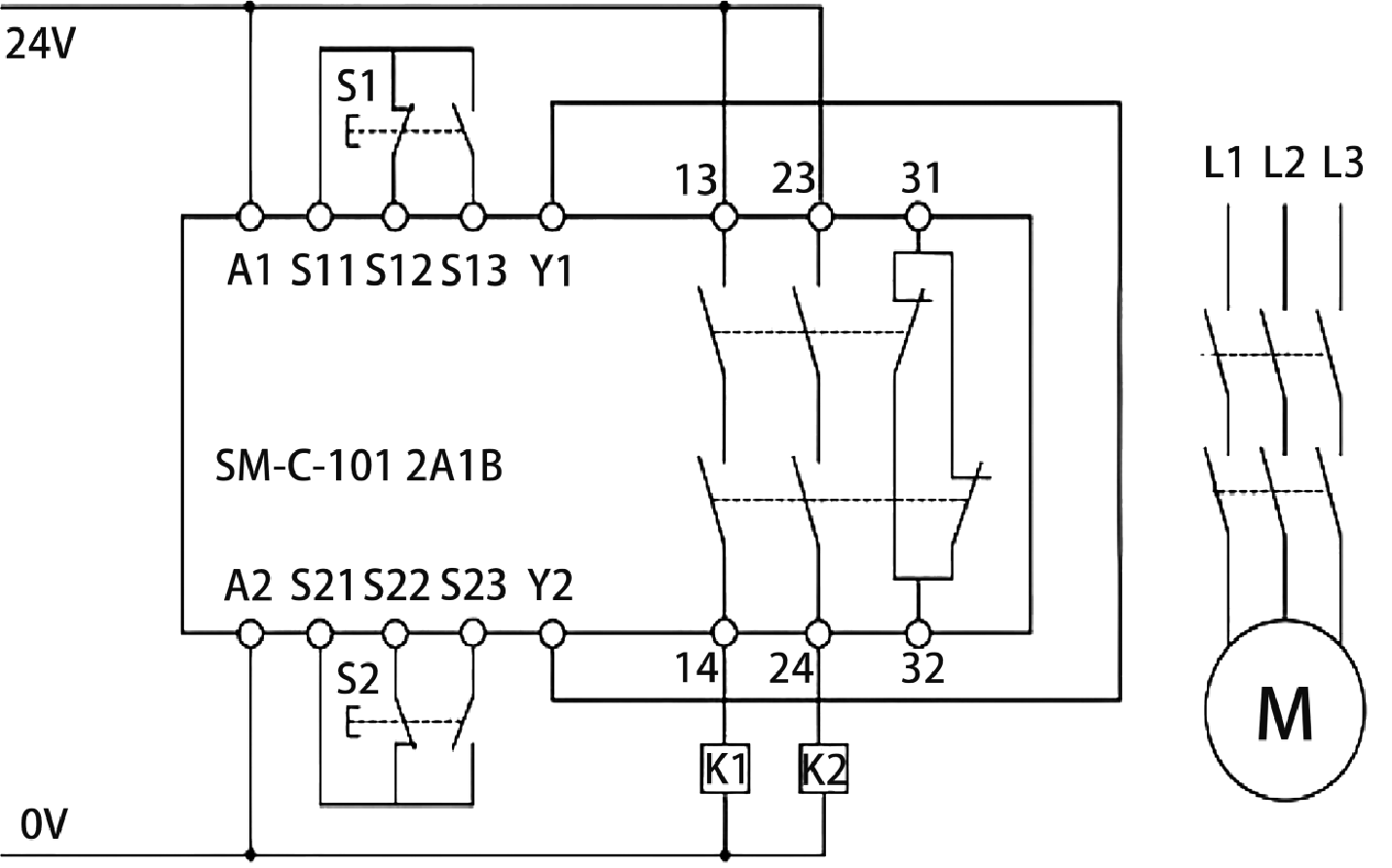

说明：接线示例中，S1,S2是1NO/1NC点动开关，K1、K2 是接触器，M 是电机。需要对K1、K2 输出监视时，将K1、K2 安全输出常开触点对应的常闭触点串联进复位电路S12-S34 中。 | 双通道，自动复位，无输出监视 | 双通道输入，自动复位，输出监视 |
 |  |  |
