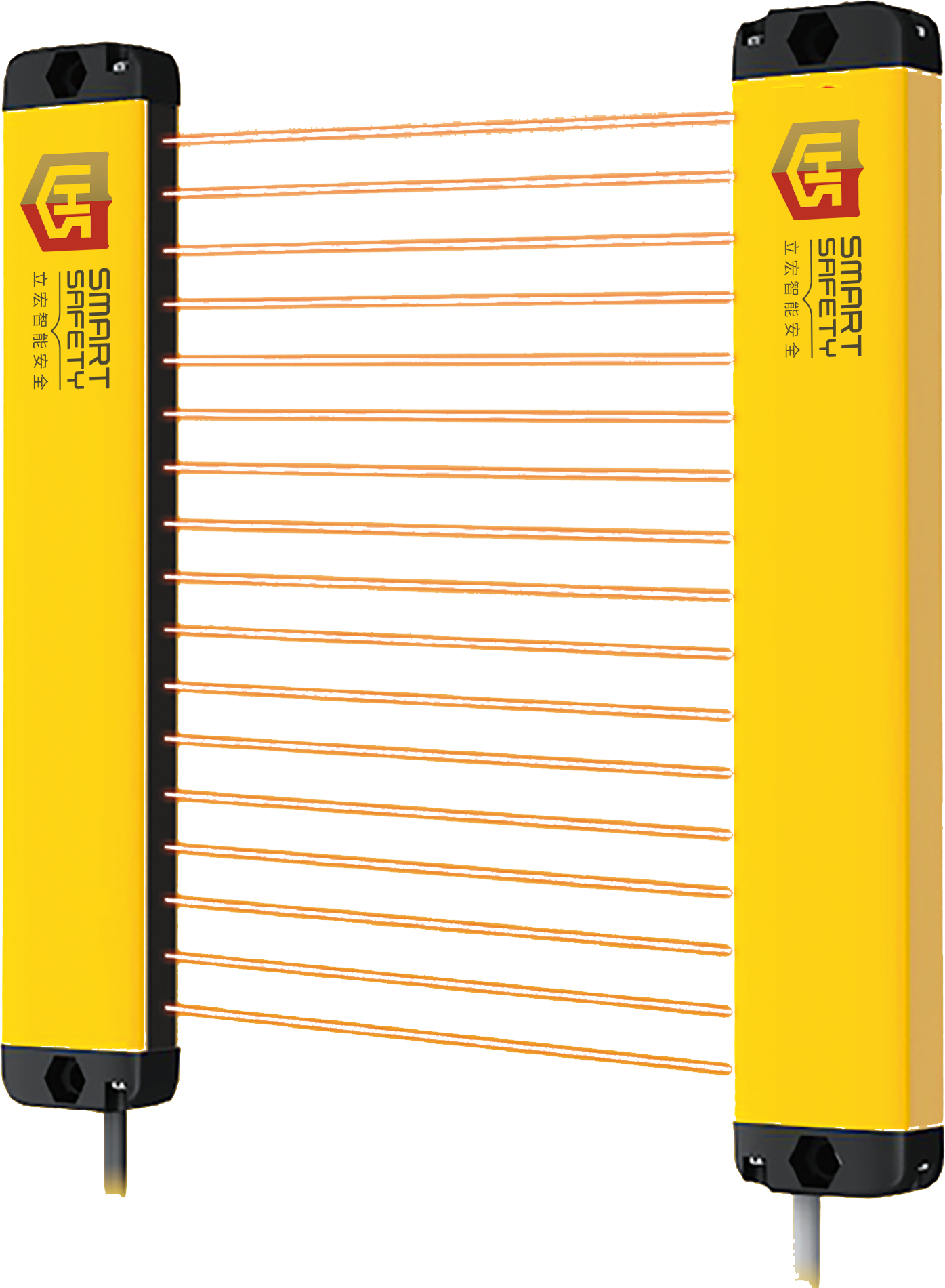

LSMT-CB安全光栅


·出色的工艺设计，纤薄美观，外观截面尺寸29X14mm

·直接出线，光栅发射、接收单元可独立供电

·采用光同步通讯技术，抗电磁干扰能力强

·无需线缆同步型号，降低断线风险，缩短了运行监测时间

·超薄外观，适用灵活，占用空间小，相同保护空间盲区更小

·灵活选择，双信号输出，NPN/PNP同时输出

·双MCU控制电路，冗余设计，响应速度≤18ms

·实时自检，故障立即报警、停机

·极少的工作量，直接固定

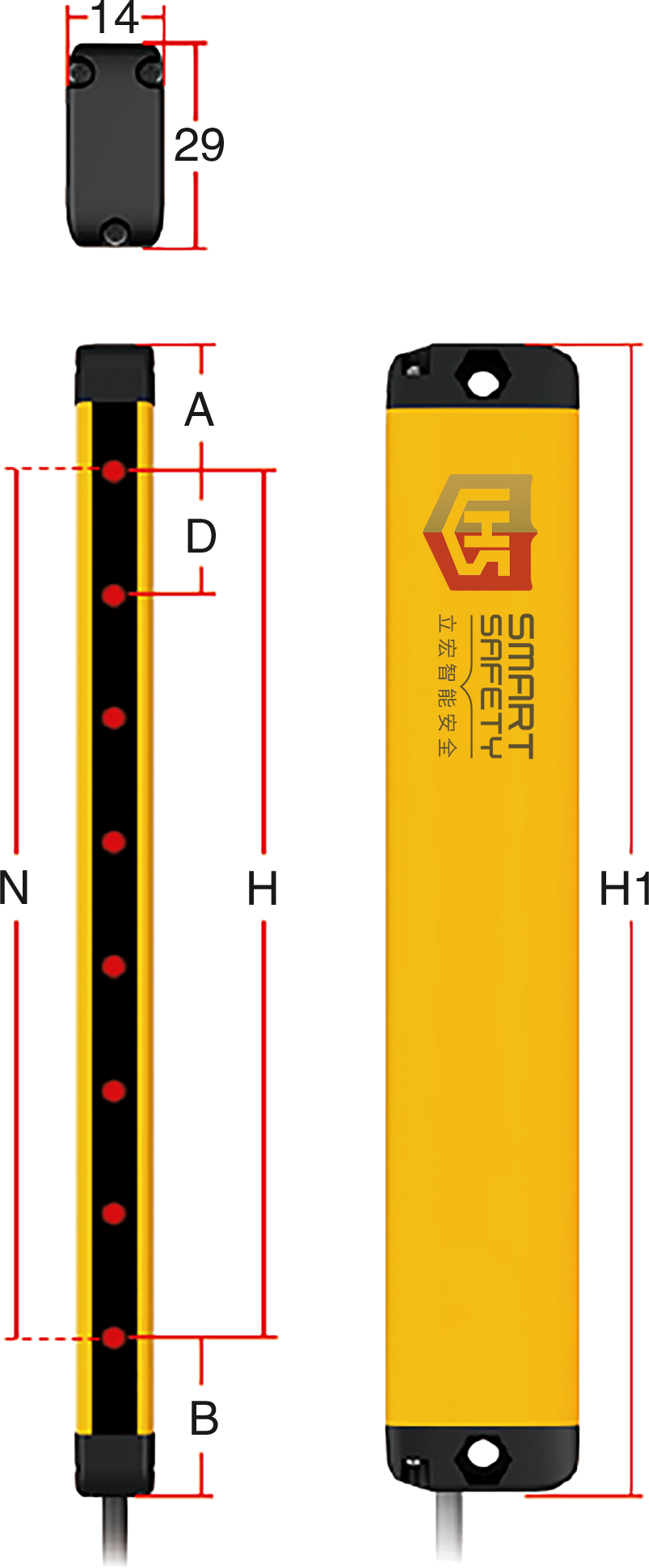

▊规格型号表

检测精度14mm系列

外形

产品型号

光轴数

(N)

光轴间距

(D)

保护高度

(H)

外形高度

(H1)

感应距离

(M)

上盲区

(A)

下盲区

(B)


LSMT-14-110-CB

8

10

70

110

0.2-2.5m

15

25

LSMT-14-150-CB

12

10

110

150

0.2-2.5m

15

25

LSMT-14-190-CB

16

10

150

190

0.2-2.5m

15

25

LSMT-14-230-CB

20

10

190

230

0.2-2.5m

15

25

LSMT-14-270-CB

24

10

230

270

0.2-2.5m

15

25

LSMT-14-310-CB

28

10

270

310

0.2-2.5m

15

25

LSMT-14-350-CB

32

10

310

350

0.2-2.5m

15

25

LSMT-14-390-CB

36

10

350

390

0.2-2.5m

15

25

LSMT-14-430-CB

40

10

390

430

0.2-2.5m

15

25

LSMT-14-470-CB

44

10

430

470

0.2-2.5m

15

25

LSMT-14-510-CB

48

10

470

510

0.2-2.5m

15

25

LSMT-14-550-CB

52

10

510

550

0.2-2.5m

15

25

LSMT-14-590-CB

56

10

550

590

0.2-2.5m

15

25

LSMT-14-630-CB

60

10

590

630

0.2-2.5m

15

25

LSMT-14-670-CB

64

10

630

670

0.2-2.5m

15

25

LSMT-14-710-CB

68

10

670

710

0.2-2.5m

15

25

LSMT-14-750-CB

72

10

710

750

0.2-2.5m

15

25

LSMT-14-790-CB

76

10

750

790

0.2-2.5m

15

25

LSMT-14-830-CB

80

10

790

830

0.2-2.5m

15

25

LSMT-14-870-CB

84

10

830

870

0.2-2.5m

15

25

LSMT-14-910-CB

88

10

870

910

0.2-2.5m

15

25

LSMT-14-950-CB

92

10

910

950

0.2-2.5m

15

25

LSMT-14-990-CB

96

10

950

990

0.2-2.5m

15

25

LSMT-14-1030-CB

100

10

990

1030

0.2-2.5m

15

25

LSMT-14-1070-CB

104

10

1030

1070

0.2-2.5m

15

25

LSMT-14-1110-CB

108

10

1070

1110

0.2-2.5m

15

25

说明

1.上述型号为默认输出方式：NC：常闭，可以在后面-CB前加-NO，输出方式为常开

2.LSMT-CB系列安全光栅，为双输出的，PNP/NPN都可接线


检测精度25mm系列

外形

产品型号

光轴数

(N)

光轴间距

(D)

保护高度

(H)

外形高度

(H1)

感应距离

(M)

上盲区

(A)

下盲区

(B)


LSMT-25-110-CB

4

20

60

110

0.2-2.5m

20

30

LSMT-25-150-CB

6

20

100

150

0.2-2.5m

20

30

LSMT-25-190-CB

8

20

140

190

0.2-2.5m

20

30

LSMT-25-230-CB

10

20

180

230

0.2-2.5m

20

30

LSMT-25-270-CB

12

20

220

270

0.2-2.5m

20

30

LSMT-25-310-CB

14

20

260

310

0.2-2.5m

20

30

LSMT-25-350-CB

16

20

300

350

0.2-2.5m

20

30

LSMT-25-390-CB

18

20

340

390

0.2-2.5m

20

30

LSMT-25-430-CB

20

20

380

430

0.2-2.5m

20

30

LSMT-25-470-CB

22

20

420

470

0.2-2.5m

20

30

LSMT-25-510-CB

24

20

460

510

0.2-2.5m

20

30

LSMT-25-550-CB

26

20

500

550

0.2-2.5m

20

30

LSMT-25-590-CB

28

20

540

590

0.2-2.5m

20

30

LSMT-25-630-CB

30

20

580

630

0.2-2.5m

20

30

LSMT-25-670-CB

32

20

620

670

0.2-2.5m

20

30

LSMT-25-710-CB

34

20

660

710

0.2-2.5m

20

30

LSMT-25-750-CB

36

20

700

750

0.2-2.5m

20

30

LSMT-25-790-CB

38

20

740

790

0.2-2.5m

20

30

LSMT-25-830-CB

40

20

780

830

0.2-2.5m

20

30

LSMT-25-870-CB

42

20

820

870

0.2-2.5m

20

30

LSMT-25-910-CB

44

20

860

910

0.2-2.5m

20

30

LSMT-25-950-CB

46

20

900

950

0.2-2.5m

20

30

LSMT-25-990-CB

48

20

940

990

0.2-2.5m

20

30

LSMT-25-1030-CB

50

20

980

1030

0.2-2.5m

20

30

LSMT-25-1070-CB

52

20

1020

1070

0.2-2.5m

20

30

LSMT-25-1110-CB

54

20

1060

1110

0.2-2.5m

20

30

LSMT-25-1150-CB

56

20

1100

1150

0.2-2.5m

20

30

说明

1.上述型号为默认输出方式：NC：常闭，可以在后面-CB前加-NO，输出方式为常开

2.LSMT-CB系列安全光栅，为双输出的，PNP/NPN都可接线


检测精度45mm系列

外形

产品型号

光轴数

(N)

光轴间距

(D)

保护高度

(H)

外形高度

(H1)

感应距离

(M)

上盲区

(A)

下盲区

(B)


LSMT-45-170-CB

4

40

120

170

0.2-2.5m

30

30

LSMT-45-260-CB

6

40

200

260

0.2-2.5m

30

30

LSMT-45-340-CB

8

40

280

340

0.2-2.5m

30

30

LSMT-45-420-CB

10

40

360

420

0.2-2.5m

30

30

LSMT-45-500-CB

12

40

440

500

0.2-2.5m

30

30

LSMT-45-580-CB

14

40

520

580

0.2-2.5m

30

30

LSMT-45-660-CB

16

40

600

660

0.2-2.5m

30

30

LSMT-45-740-CB

18

40

680

740

0.2-2.5m

30

30

LSMT-45-820-CB

20

40

760

820

0.2-2.5m

30

30

LSMT-45-900-CB

22

40

840

900

0.2-2.5m

30

30

LSMT-45-980-CB

24

40

920

980

0.2-2.5m

30

30

LSMT-45-1060-CB

26

40

1000

1060

0.2-2.5m

30

30

LSMT-45-1140-CB

28

40

1080

1140

0.2-2.5m

30

30

LSMT-45-1220-CB

30

40

1160

1220

0.2-2.5m

30

30

LSMT-45-670-CB

32

40

1240

1300

0.2-2.5m

30

30

LSMT-45-710-CB

34

40

1320

1380

0.2-2.5m

30

30

LSMT-45-750-CB

36

40

1400

1460

0.2-2.5m

30

30

LSMT-45-790-CB

38

40

1480

1540

0.2-2.5m

30

30

LSMT-45-830-CB

40

40

1560

1620

0.2-2.5m

30

30

LSMT-45-870-CB

42

40

1640

1700

0.2-2.5m

30

30

LSMT-45-910-CB

44

40

1720

1780

0.2-2.5m

30

30

LSMT-45-950-CB

46

40

1800

1860

0.2-2.5m

30

30

LSMT-45-990-CB

48

40

1880

1940

0.2-2.5m

30

30

说明

1.上述型号为默认输出方式：NC：常闭，可以在后面-CB前加-NO，输出方式为常开

2.LSMT-CB系列安全光栅，为双输出的，PNP/NPN都可接线


▊型号说明



▊技术参数

检测高度

60~1560mm

截面尺寸

29×14mm

检测距离

0.2-2.5m

光轴数量

4-84

光轴间距(分辨率)

10(15)/20(25)/40(45)mm

红外波长

940nm

同步性

光同步

最大功率

≤15W

响应时间

4-18ms

供电电压

DC12-24V

输出方式

NPN/PNP

输出电流

≤100mA

外壳保护等级

IP54

工作温度

-10~55°C

储存温度

-20~70°C

相对湿度

15%-85%

抗撞击

10g/20ms

抗电磁干扰

2000V以上群脉冲

扫描时间

<18ms


▊产品尺寸图

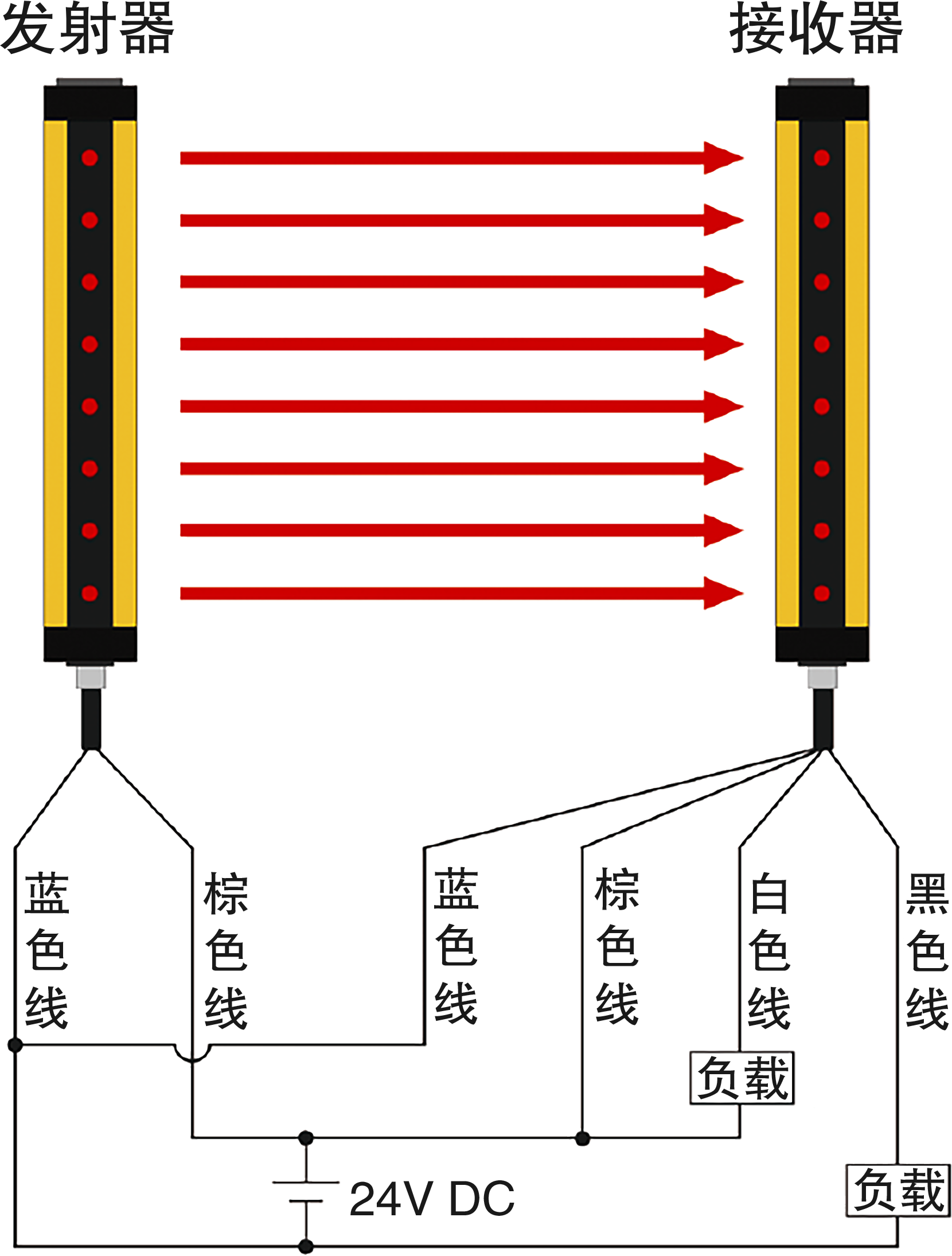

▊接线图

1779245299875568.png发射器

棕色线

DC 24V+

蓝色线

0V-

接收器

棕色线

DC 24V+

蓝色线

0V-

黑色线

PNP输出

白色线

NPN输出
