 | · OLM4101-3-270-5M 型激光雷达基于脉冲激光测距原理 · 通过旋转扫描实现角度276° · 保护距离3米可调 · 支持用户自定义16×3组不同形状的防区，安全输出 · 可提供功能安全输出 |
| ▊ | 产品介绍 |
· 提供实时危险区域检测 · 长达3米不规则安全检测保护 · 可根据现现场环境设置避障 · 应用于能安全输出的停止设备 |  |
 | 预警区 · 预警区域可根据现场环境设置避障 · 应用于能安全输出的停止设备 |
| ▊ | 规格型号 |
产品名称 | 型号 | 检测半径 | 扫描角度 | 输出形式 |
安全激光扫描仪 | OLM4101-3-270-5M系列 | 4m@1.8%反射率 | 276° | PNP |
垂直落地支架 | OLM4101-ZJ40 | 水平保护支架，落实安装支架， | ||
电源线 | 5M 赠送 | |||
编程线 | 赠送 | |||
说明 | ||||
激光扫描仪主体
| 落地安装支架
| 电源线
| 编程线
|
| ▊ | 典型布线图 |
| ▊ | 技术参数 |
安全数据 | |||
安全等级 | Type 3（IEC61496IEC61496） PLd（ISO13849ISO13849 | ||
平均无危险故障 时间Mttfd（年） | 22.6 | ||
每小时失效概率 PFHD(1/h） | 4.89E-07 | ||
光学特征 | |||
激光光源 | 波长905n，一类激光产品 | ||
检测半径 | 30m@10%反射率 | ||
扫描角度范围 | 276°/360° | 角度分辨率 | 默认0.12°@25Hz，可配置（最小0.06度@10Hz） |
刷新频率 | 25Hz（默认，可配置） | ||
测量误差 | ≤25mm（典型值） | 重复精度 | ±6mm@1sigma |
电气/机械参数 | |||
工作电压 | DC11V~DC28V | ||
上电启动时间 | 8s（典型值） | ||
功耗 | 8W（典型值） | ||
输出形式 | PNP输出+以太网输出 | ||
外形尺寸 | 100×100×115mm | ||
环境特征 | ||
环境温度 | 工作：-30℃~50℃ 存储：-40℃~70℃ | |
环境湿度 | 工作：35%RH~85%RH 存储：35%RH~95%RH | |
抗光干扰 | 80000Lux | |
抗冲击 | 加速度10g；脉冲持续时间：16ms；碰撞次数：三轴，每轴1000±10次 | |
抗振动 | 频率10Hz~55Hz；振幅：0.35±0.05mm；扫描次数：三轴，每轴20次 | |
防护等级 | IP67 | |
电磁兼容性（EMC） | EMI | EN61326-1：2013EN55011：2009+A1：2010 |
EMS | EN61326-1：2013EN61000-4-2：2009EN61000-4-3：2006+A1：2008+A2：2010 EN61000-4-4：2004+A1：2010EN61000-4-6：2009EN61000-4-8：2010 EN61000-4-11：2004 | |

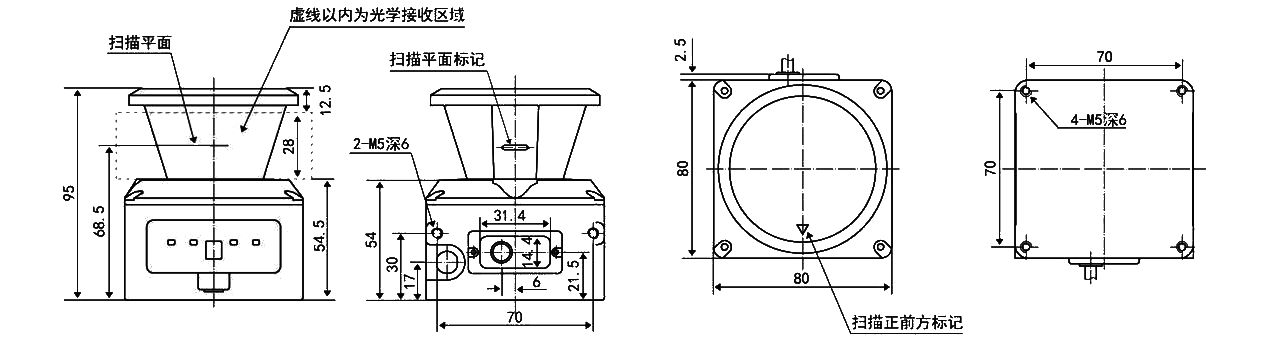

| ▊ | 外形尺寸 |
▊具有静电除尘功能的扫描仪除尘装置
 |
