型号

分辨率（mm）

光轴数

保护高度（mm）

总长度（mm）

LA2-10-0030

17

4

30

106

LA2-10-0050

17

6

50

106

LA2-10-0070

17

8

70

106

LA2-10-0090

17

10

90

126

LA2-10-0110

17

12

110

146

LA2-10-0130

17

14

130

166

LA2-10-0150

17

16

150

186

LA2-10-0170

17

18

170

206

LA2-10-0190

17

20

190

226

LA2-10-0210

17

22

210

246

LA2-10-0230

17

24

230

266

LA2-10-0250

17

26

250

286

LA2-10-0270

17

28

270

306

LA2-10-0290

17

30

290

326

LA2-10-0310

17

32

310

346

LA2-10-0330

17

34

330

366

LA2-10-0350

17

36

350

386

LA2-10-0370

17

38

370

406

LA2-10-0390

17

40

390

426

LA2-10-0410

17

42

410

446

LA2-10-0430

17

44

430

466

LA2-10-0450

17

46

450

486

LA2-10-0470

17

48

470

506

LA2-10-0490

17

50

490

526

LA2-10-0510

17

52

510

546

LA2-10-0530

17

54

530

566

LA2-10-0550

17

56

550

586

LA2-10-0570

17

58

570

606

LA2-10-0590

17

60

590

626

LA2-10-0610

17

62

610

646

LA2-10-0630

17

64

630

666

LA2-10-0650

17

66

650

686

LA2-10-0670

17

68

670

706

LA2-10-0690

17

70

690

726

LA2-10-0710

17

72

710

746

LA2-10-0730

17

74

730

766

LA2-10-0750

17

76

750

786

LA2-10-0770

17

78

770

806

LA2-10-0790

17

80

790

826

LA2-10-0810

17

82

810

846

LA2-10-0830

17

84

830

866

LA2-10-0850

17

86

850

886

LA2-10-0870

17

88

870

906

LA2-10-0890

17

90

890

926

LA2-10-0910

17

92

910

946

LA2-10-0930

17

94

930

966

LA2-10-0950

17

96

950

986

LA2-10-0970

17

98

970

1006

LA2-10-0990

17

100

990

1026

LA2-10-1010

17

102

1010

1046

LA2-10-1030

17

104

1030

1066

LA2-10-1050

17

106

1050

1086

LA2-10-1070

17

108

1070

1106

LA2-10-1090

17

110

1090

1126

LA2-10-1110

17

112

1110

1146

LA2-10-1130

17

114

1130

1166

LA2-10-1150

17

116

1150

1186

LA2-10-1170

17

118

1170

1206

LA2-10-1190

17

120

1190

1226

LA2-10-1210

17

122

1210

1246

LA2-10-1230

17

124

1230

1266

LA2-10-1250

17

126

1250

1286

LA2-10-1270

17

128

1270

1306

型号

分辨率（mm）

光轴数

保护高度（mm）

总长度（mm）

LA2-20-0060

27

4

60

106

LA2-20-0100

27

6

100

146

LA2-20-0140

27

8

140

186

LA2-20-0180

27

10

180

226

LA2-20-0220

27

12

220

266

LA2-20-0260

27

14

260

306

LA2-20-0300

27

16

300

346

LA2-20-0340

27

18

340

386

LA2-20-0380

27

20

380

426

LA2-20-0420

27

22

420

466

LA2-20-0460

27

24

460

506

LA2-20-0500

27

26

500

546

LA2-20-0540

27

28

540

586

LA2-20-0580

27

30

580

626

LA2-20-0620

27

32

620

666

LA2-20-0660

27

34

660

706

LA2-20-0700

27

36

700

746

LA2-20-0740

27

38

740

786

LA2-20-0780

27

40

780

826

LA2-20-0820

27

42

820

866

LA2-20-0860

27

44

860

906

LA2-20-0900

27

46

900

946

LA2-20-0940

27

48

940

986

LA2-20-0980

27

50

980

1026

LA2-20-1020

27

52

1020

1066

LA2-20-1060

27

54

1060

1106

LA2-20-1100

27

56

1100

1146

LA2-20-1140

27

58

1140

1186

LA2-20-1180

27

60

1180

1226

LA2-20-1220

27

62

1220

1266

LA2-20-1260

27

64

1260

1306

LA2-20-1300

27

66

1300

1346

LA2-20-1340

27

68

1340

1386

LA2-20-1380

27

70

1380

1426

LA2-20-1420

27

72

1420

1466

LA2-20-1460

27

74

1460

1506

LA2-20-1500

27

76

1500

1546

LA2-20-1540

27

78

1540

1586

LA2-20-1580

27

80

1580

1626

LA2-20-1620

27

82

1620

1666

LA2-20-1660

27

84

1660

1706

LA2-20-1700

27

86

1700

1746

LA2-20-1740

27

88

1740

1786

LA2-20-1780

27

90

1780

1826

LA2-20-1820

27

92

1820

1866

LA2-20-1860

27

94

1860

1906

LA2-20-1900

27

96

1900

1946

LA2-20-1940

27

98

1940

1986

LA2-20-1980

27

100

1980

2026

型号

分辨率（mm）

光轴数

保护高度（mm）

总长度（mm）

LA2-40-0120

47

4

120

186

LA2-40-0200

47

6

200

266

LA2-40-0280

47

8

280

346

LA2-40-0360

47

10

360

426

LA2-40-0440

47

12

440

506

LA2-40-0520

47

14

520

586

LA2-40-0600

47

16

600

666

LA2-40-0680

47

18

680

746

LA2-40-0760

47

20

760

826

LA2-40-0840

47

22

840

906

LA2-40-0920

47

24

920

986

LA2-40-1000

47

26

1000

1066

LA2-40-1080

47

28

1080

1146

LA2-40-1160

47

30

1160

1226

LA2-40-1240

47

32

1240

1306

LA2-40-1320

47

34

1320

1386

LA2-40-1400

47

36

1400

1466

LA2-40-1480

47

38

1480

1546

LA2-40-1560

47

40

1560

1626

LA2-40-1640

47

42

1640

1706

LA2-40-1720

47

44

1720

1786

LA2-40-1800

47

46

1800

1866

LA2-40-1880

47

48

1880

1946

LA2-40-1960

47

50

1960

2026

说明：1、光栅默认输出方式为PNP双路常闭；可在型号后加-N，选配NPN双路常闭输出方式

           2、光栅默认同步方式为"X"线同步，出线方式为直接出线；可选配"G"光同步，出线方式为插头款

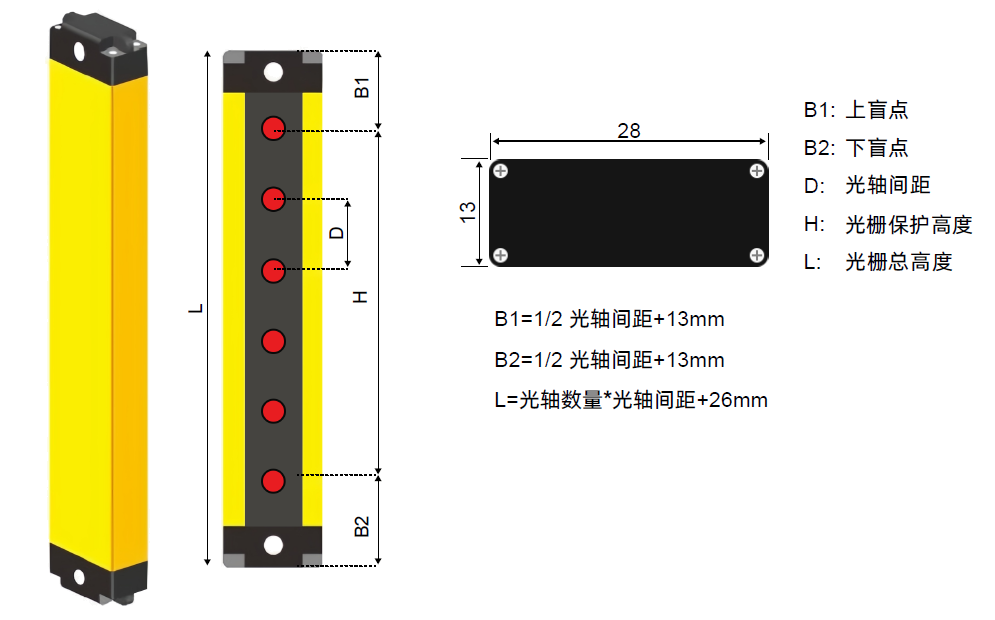

光轴间距

10mm/20mm/40mm

分辨率

17mm/27mm/47mm

光轴数量

4、6、8、10…256

保护高息

光轴间距×（光轴数量-1）

保护宽度

0.2m-3m

截面尺寸

13mmx28mm无盲区正面出光

电气特性

电源电压

24V±10%

功率

3～8W

响应时间

≤10ms

绝缘电阻

≥100MΩ

信号输出

NPN双路常闭、PNP双路常闭

工作温度

-10℃~+55℃

储存温度

-40℃~+70℃

工作湿度

35%RH~85%RH

抗光干扰

10000LUX

光幕形式

对射型

防护等级

IP65

产品认证

CE

电路保护

反接保护/输出短路保护

可配控制器

是
