G6Sa安全继电器(带强制导向触点的继电器)

·6A触点切换能力

·多种触点结构形式:5组常开+1组常闭，4组常开+2组常闭

·强制导向的触点结构:符合EN50205

·低输入功耗:500mW

·UL绝缘等级:F级绝缘等级可供选择

·绝缘能力强:触点与线圈间承受10kV浪涌电压

·触点组间承受5kV浪涌电压 (波形1.2 / 50μs)

·环保产品(符合RoHS)

▊

产品选型

▊线圈规格（23℃）

额定电压

吸合电压VDC

释放电压VDC

额定电流(±10%)

线圈电阻(±10%)

额定功率

最大允许电压

DC 24V

≤18.00

≥1.20

20.8mA

1152Ω

500mW

DC 31.2V

注：

1、线圈电阻值指的是线圈温度为+23℃时的值。线圈电阻:额定电压<24V线圈电阻±10%；≥48V线圈电阻±15%。

2、最大容许电压是指继电器线圈在短时间内能够承受的最大电压值。

3、对于额定电压≥48V的产品，为保护线圈不受损伤，在测试及应用中，必须有抑制线圈产生过电压的措施。

▊技术参数

触点参数	触点形式		5A1B、4A1B、3A3B
	结构分类（按EN50205）		A类强制导向
	接触电阻(初始值)		≤100mΩ(6VDC 1A)
	触点材料		AgSnO₂
额定负载	控制负载(阻性)		6A 277VAC/30VDC
	最大切换电压		400VAC
	最大切换电流		6A
	最大切换容量		1662VA/180W
	最小容许负荷		5VDC 10mA（触点镀金）
电气性能	绝缘电阻(初始值)		1000MΩ(500VDC)
	介质耐电压(初始值)	断开触点间	1500VAC
		触点与线圈间	4000VAC,1分钟
		触点组间	2500VAC,1分钟（11-12/13-14）4000VAC,1分钟（其它）
	吸合时间		≤20ms
	释放时间		≤20ms
机械性能	冲击	稳定性	98m/s2(10g)
		强度	980m/s2(100g)
	振动		N0/NC:10Hz～55Hz 1.5mm 双振幅 N0:55Hz～200Hz,98m/s2 NC:55Hz～200Hz,49m/s2
爬电距离	线圈与触点间		8mm
	触点组间		5.5mm
空气间隙	线圈与触点间		8mm
	触点组间		5.5mm
耐久性	机械		1×10⁷次
	电气(室温)		6A 277VAC/30VDC 1×10⁵次(ON/OFF=1s/9s)
使用条件	环境温度		-40℃～85℃
	湿度		5% to 85%
引出端方式			印刷板式
重量			约22g
封装方式			防焊剂型，塑封型

▊外形尺寸、接线及安装尺寸图(单位:mm)

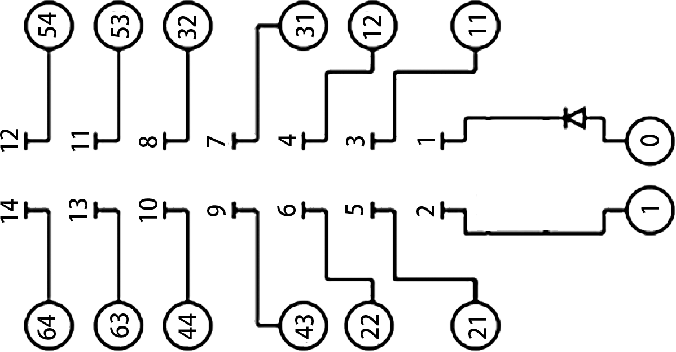

产品型号	继电器外形尺寸	内部接线图	安装孔尺寸
G6SA-5A1B 5常开＋1常闭
G6SA-4A2B 4常开＋2常闭
注: 1.产品外形尺寸未注尺寸公差，当外形尺寸≤1mm时，公差为±0.2mm；当外形尺寸1mm～5mm时，公差为±0.3mm；当外形尺寸≥5mm时，公差为±0.5mm。 2.安装尺寸未注公差为±0.1mm。

▊性能曲线图

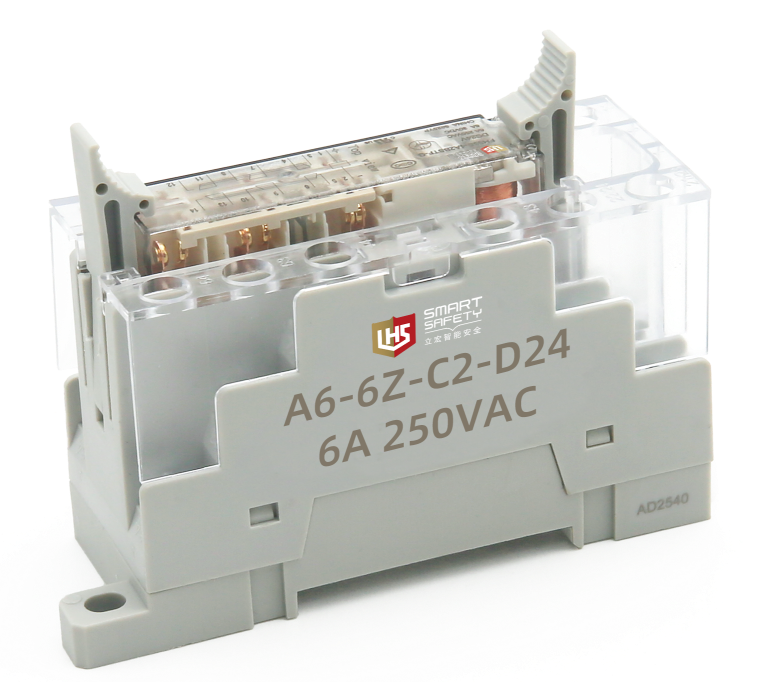

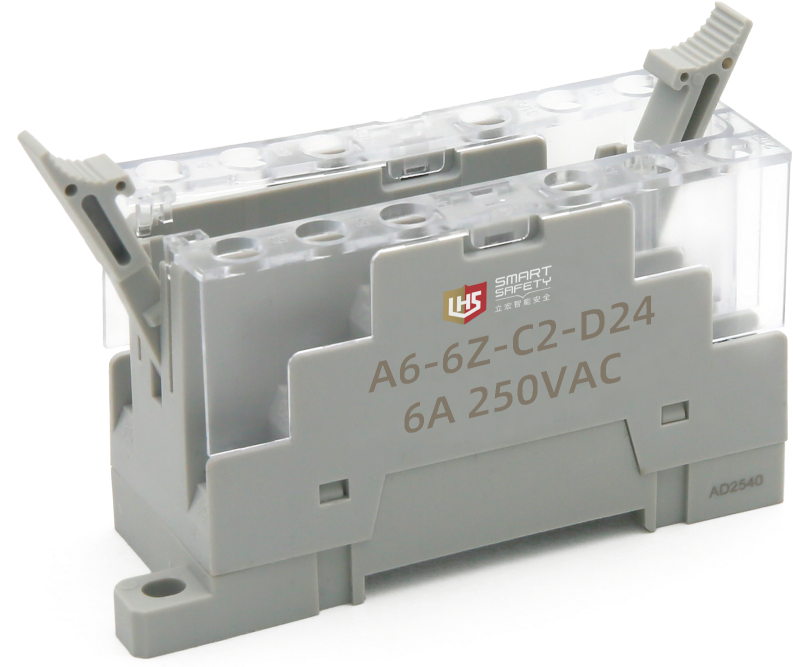

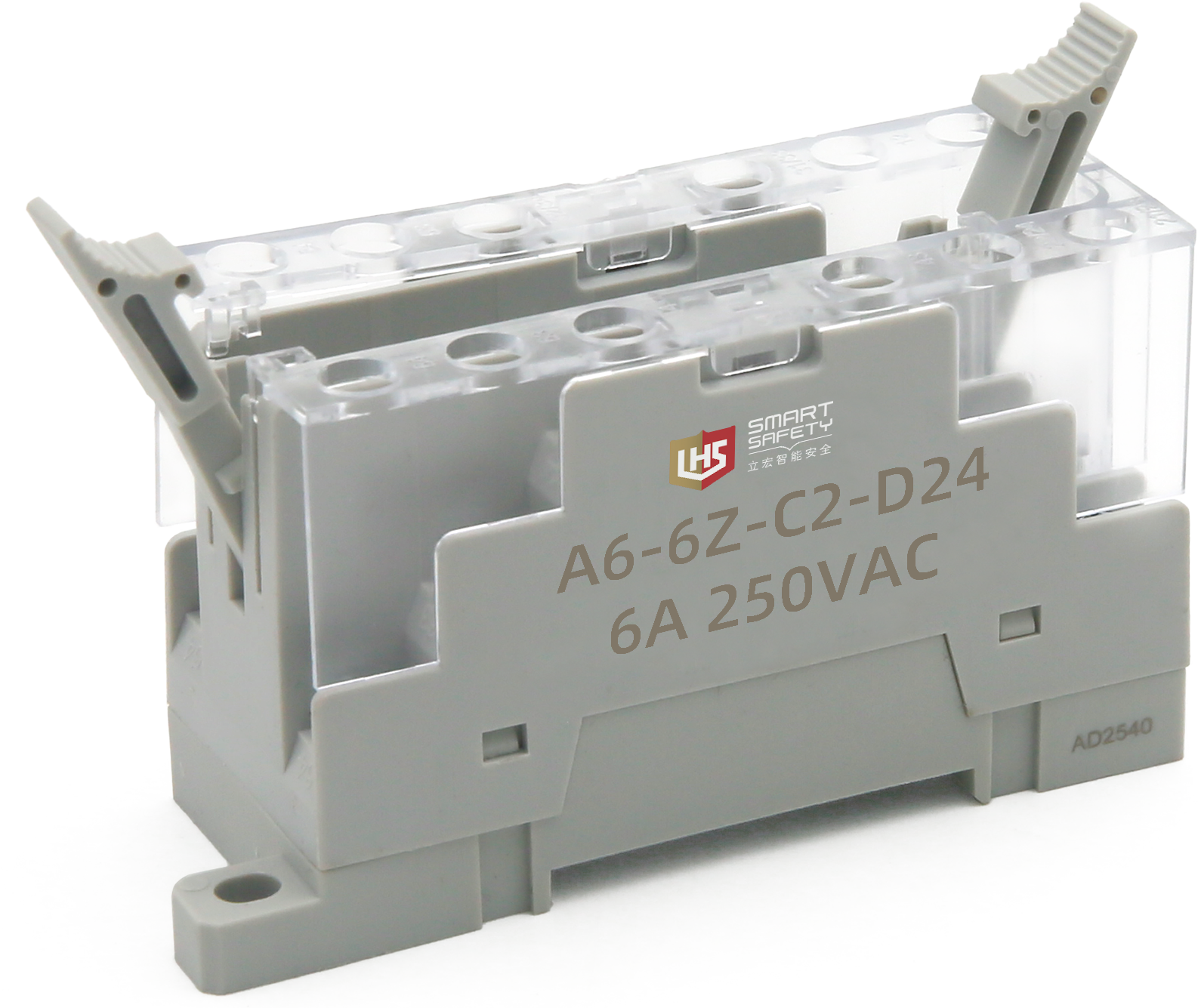

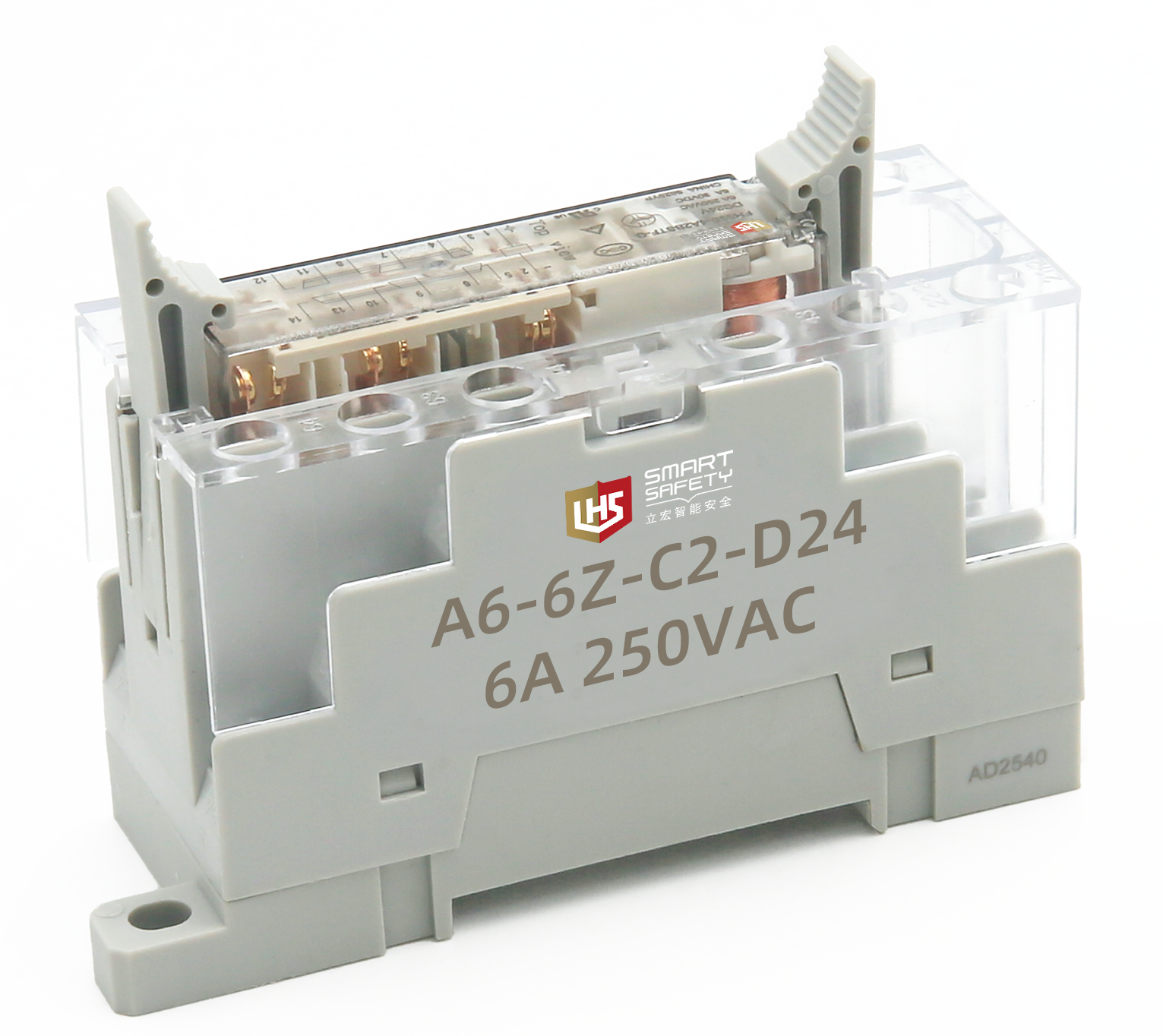

▊继电器配套插座

型号	A6-6Z-C2-D24

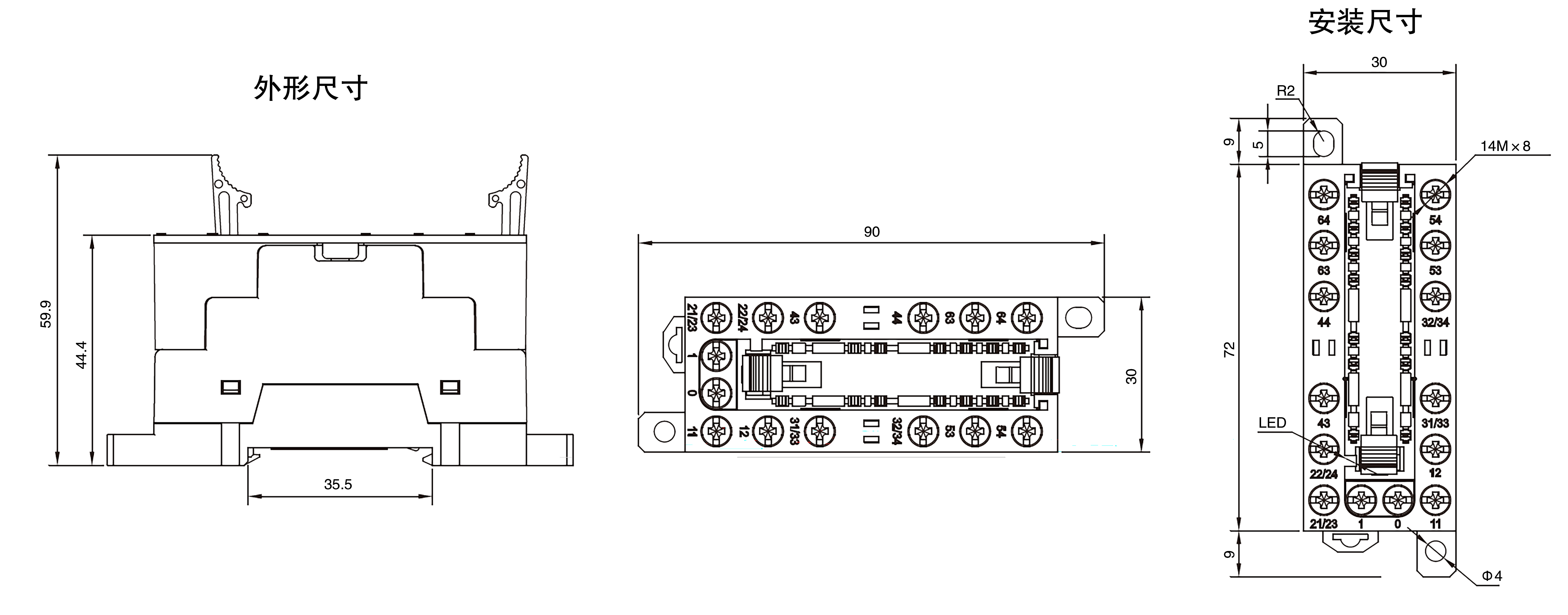

▊底座参数
