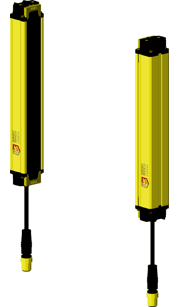

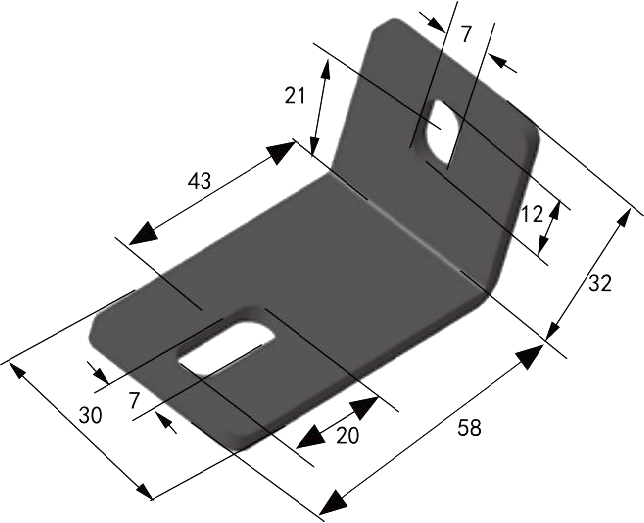

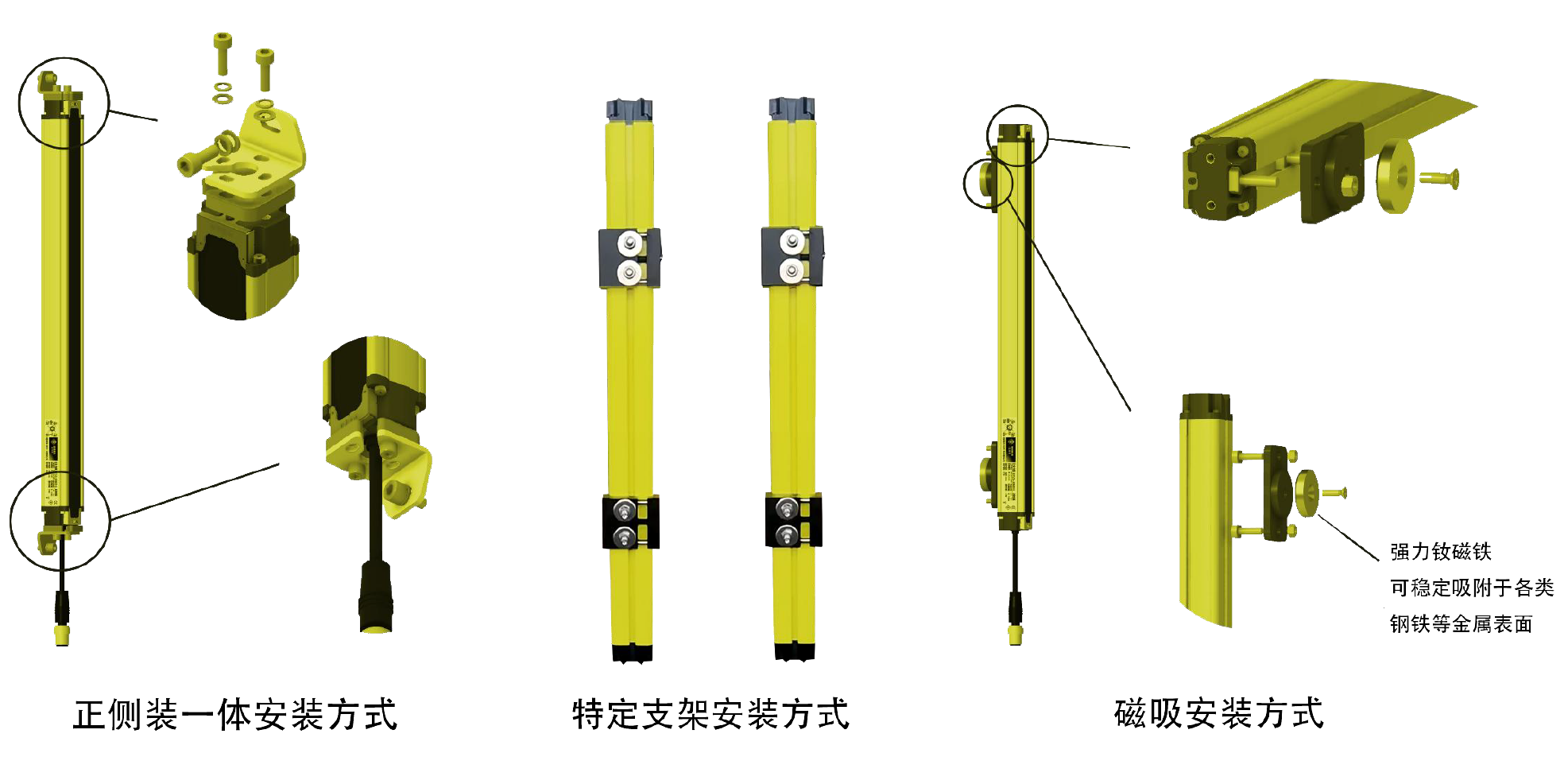

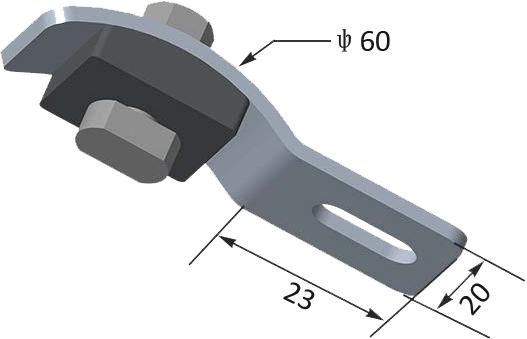

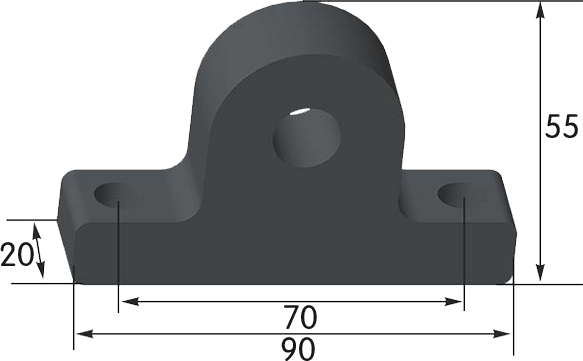

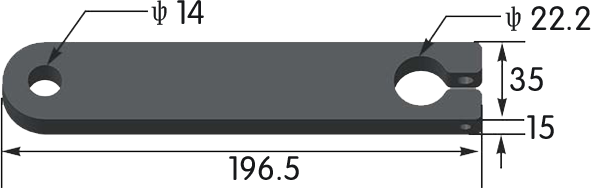

LSMT系列安全光栅

·光同步，简化布线提高安装效率

·检测高度最大可达1960mm，且稳定对光距离可达16m

·独特的减振设计，良好的抗振性

·高防护等级：IP65防护等级

·抗光干扰和电磁干扰能力强，性能稳定

·体积小巧，外观精美，性能卓越

·适用于自动化领域、机械压力机、液压机、剪板机、折弯机等危险场合的安全防护

·通过TüV认证，安全等级达到Type4/Cat.4/PLe/SIL3

▊

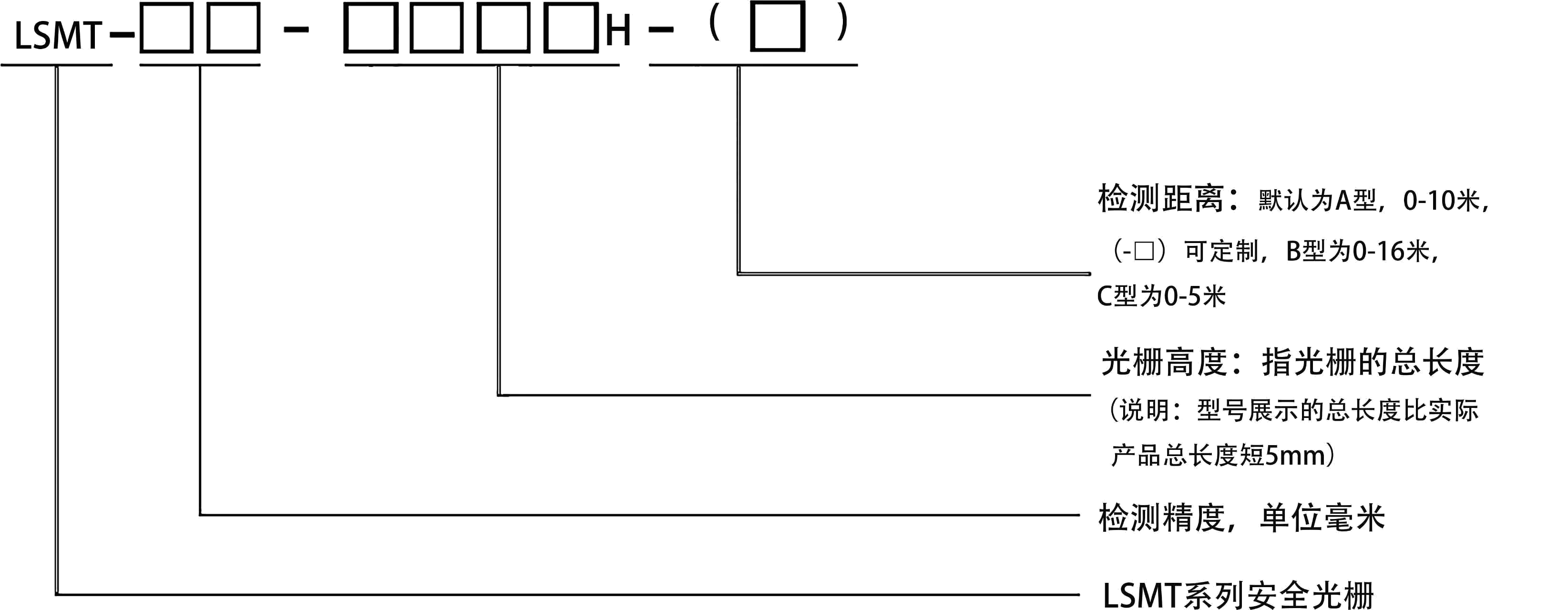

规格型号表

检测精度14mm系列
规格型号	光束数	光轴间距（mm）	保护高度（mm）	产品长度（mm）	整机MTTFd（year）	整机MTTF（year）
LSMT-14-140H	13	10	120	145	441.87	80.53
LSMT-14-220H	21	10	200	225	369.72	65.27
LSMT-14-300H	29	10	280	305	317.82	54.87
LSMT-14-380H	37	10	360	385	278.70	47.33
LSMT-14-460H	45	10	440	465	248.15	41.61
LSMT-14-540H	53	10	520	545	223.64	37.13
LSMT-14-620H	61	10	600	625	203.54	33.52
LSMT-14-700H	69	10	680	705	186.75	30.54
LSMT-14-780H	77	10	760	785	172.52	28.06
LSMT-14-860H	85	10	840	865	160.31	25.94
LSMT-14-940H	93	10	920	945	149.71	24.13
LSMT-14-1020H	101	10	1000	1025	140.42	22.55
LSMT-14-1100H	109	10	1080	1105	131.17	20.86
LSMT-14-1180H	117	10	1160	1185	123.47	19.54
LSMT-14-1260H	125	10	1240	1265	116.85	18.31
LSMT-14-1340H	133	10	1320	1345	110.24	17.65
LSMT-14-1420H	141	10	1400	1425	104.58	16.89
LSMT-14-1500H	149	10	1480	1505	98.82	15.47
LSMT-14-1580H	157	10	1560	1585	92.17	14.29
LSMT-14-1660H	165	10	1640	1665	88.74	13.27
LSMT-14-1740H	173	10	1720	1745	82.65	12.68
LSMT-14-1820H	181	10	1800	1825	76.24	11.95
LSMT-14-1900H	189	10	1880	1905	70.15	10.65
LSMT-14-1980H	197	10	1960	1985	64.85	9.87
1.上述型号为默认检测距离A型：0~10米，型号后可加（-□），可定制检测距离，B型:0~16米，C型:0~5米，D型:0~40米，E型:0~70 米。 2.其他长度接受定制。
检测精度25mm系
规格型号	光束数	光轴间距（mm）	保护高度（mm）	产品长度（mm）	整机MTTFd（year）	整机MTTF（year）
LSMT-25-140H	7	20	120	140	517.64	97.65
LSMT-25-220H	11	20	200	220	464.53	85.53
LSMT-25-300H	15	20	280	300	421.31	76.08
LSMT-25-380H	19	20	360	380	385.45	68.52
LSMT-25-460H	23	20	440	465	355.22	62.32
LSMT-25-540H	27	20	520	545	329.38	57.15
LSMT-25-620H	31	20	600	625	307.04	52.77
LSMT-25-700H	35	20	680	705	287.55	49.02
LSMT-25-780H	39	20	760	785	270.38	45.76
LSMT-25-860H	43	20	840	865	255.14	42.91
LSMT-25-940H	47	20	920	945	241.53	40.39
LSMT-25-1020H	51	20	1000	1025	229.30	38.16
LSMT-25-1100H	55	20	1080	1105	218.25	36.16
LSMT-25-1180H	59	20	1160	1185	208.22	34.35
LSMT-25-1260H	63	20	1240	1265	199.06	32.72
LSMT-25-1340H	67	20	1320	1345	190.68	31.24
LSMT-25-1420H	71	20	1400	1425	182.98	29.88
LSMT-25-1500H	75	20	1480	1505	175.87	28.64
LSMT-25-1580H	79	20	1560	1585	169.29	27.50
LSMT-25-1660H	83	20	1640	1665	163.19	26.44
LSMT-25-1740H	87	20	1720	1745	157.52	25.46
LSMT-25-1820H	91	20	1800	1825	151.86	24.32
LSMT-25-1900H	95	20	1880	1905	145.42	23.17
LSMT-25-1980H	99	20	1960	1985	139.27	22.96
1.上述型号为默认检测距离A型：0~10米，型号后可加（-□），可定制检测距离，B型:0~16米，C型:0~5米，D型:0~40米，E型:0~70 米。 2.其他长度接受定制。
检测精度45mm系列
规格型号	光束数	光轴间距（mm）	保护高度（mm）	产品长度（mm）	整机MTTFd（year）	整机MTTF（year）
LSMT-45-140H	4	40	120	145	566.18	109.27
LSMT-45-220H	6	40	200	225	532.86	101.24
LSMT-45-300H	8	40	280	305	503.25	94.31
LSMT-45-380H	10	40	360	385	476.76	88.27
LSMT-45-460H	12	40	440	465	452.92	82.95
LSMT-45-540H	14	40	520	545	431.35	78.24
LSMT-45-620H	16	40	600	625	411.74	74.04
LSMT-45-700H	18	40	680	705	393.83	70.26
LSMT-45-780H	20	40	760	785	377.42	66.85
LSMT-45-860H	22	40	840	865	362.32	63.76
LSMT-45-940H	24	40	920	945	348.38	60.94
LSMT-45-1020H	26	40	1000	1025	335.48	58.36
LSMT-45-1100H	28	40	1080	1105	323.50	55.99
LSMT-45-1180H	30	40	1160	1185	312.34	53.80
LSMT-45-1260H	32	40	1240	1265	301.93	51.78
LSMT-45-1340H	34	40	1320	1345	292.19	49.90
LSMT-45-1420H	36	40	1400	1425	283.05	48.16
LSMT-45-1500H	38	40	1480	1505	274.48	46.53
LSMT-45-1580H	40	40	1560	1585	266.40	45.01
LSMT-45-1660H	42	40	1640	1665	258.79	43.59
LSMT-45-1740H	44	40	1720	1745	251.60	42.25
LSMT-45-1820H	46	40	1800	1825	244.80	41.00
LSMT-45-1900H	48	40	1880	1905	238.36	39.81
LSMT-45-1980H	50	40	1960	1985	232.24	38.69
1.上述型号为默认检测距离A型：0~10米，型号后可加（-□），可定制检测距离，B型:0~16米，C型:0~5米，D型:0~40米，E型:0~70 米。 2.其他长度接受定制。

▊

技术参数

执行标准
欧洲标准	EN 61496-1、2:2020、EN 61508-1~4:2020、EN ISO 13849-1、2:2023
国际标准	IEC 61496-1、2:2020、EC61508-1~4:2010、1S0 13849-1、2:2023
中国标准	GB 4584
安全类别
安全等级	Type4、SIL3、Category4、PLe
MTTFd	157~557year 不等，请查阅型号详情
光学参数
发射光源	红外 LED（中心波长 850nm）
光轴间距	10mm			20mm		40mm
检测精度	14mm			25mm		45mm
保护高度	（光束数-1）*光轴间距（单位 mm）
检测距离	A型:0~10米，B型:0~16米，C型:0~5米，D型:0~40 米，E型:0~70 米
环境参数
环境温度	工作温度		-10℃~55℃（通光面无凝霜结露）
	储存温度		-40℃~70℃
环境湿度	工作湿度		35%RH~85%RH
	储存湿度		35%RH~95%RH
抗光干扰	白炽灯		3000Lux
	荧光灯		3000Lux
	太阳光		10000Lux
抗振动能力	频率 10Hz-55Hz，振幅 0.35+0.05mm，X、Y及Z方向各 20 次
抗冲击能力	加速度 10g，脉冲持续时间16ms，X、Y及Z方向各 1000 次

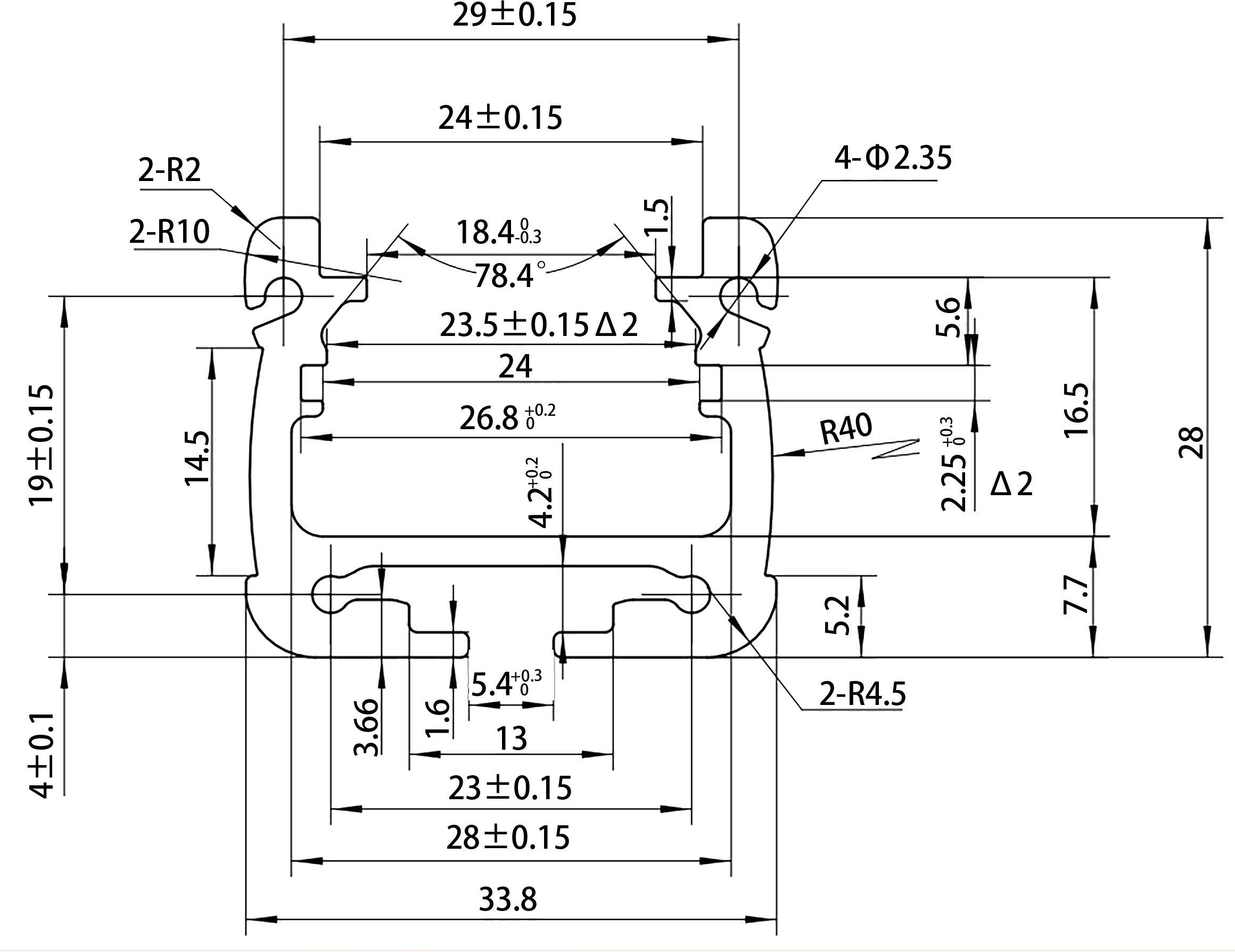

截面尺寸	34×28mm

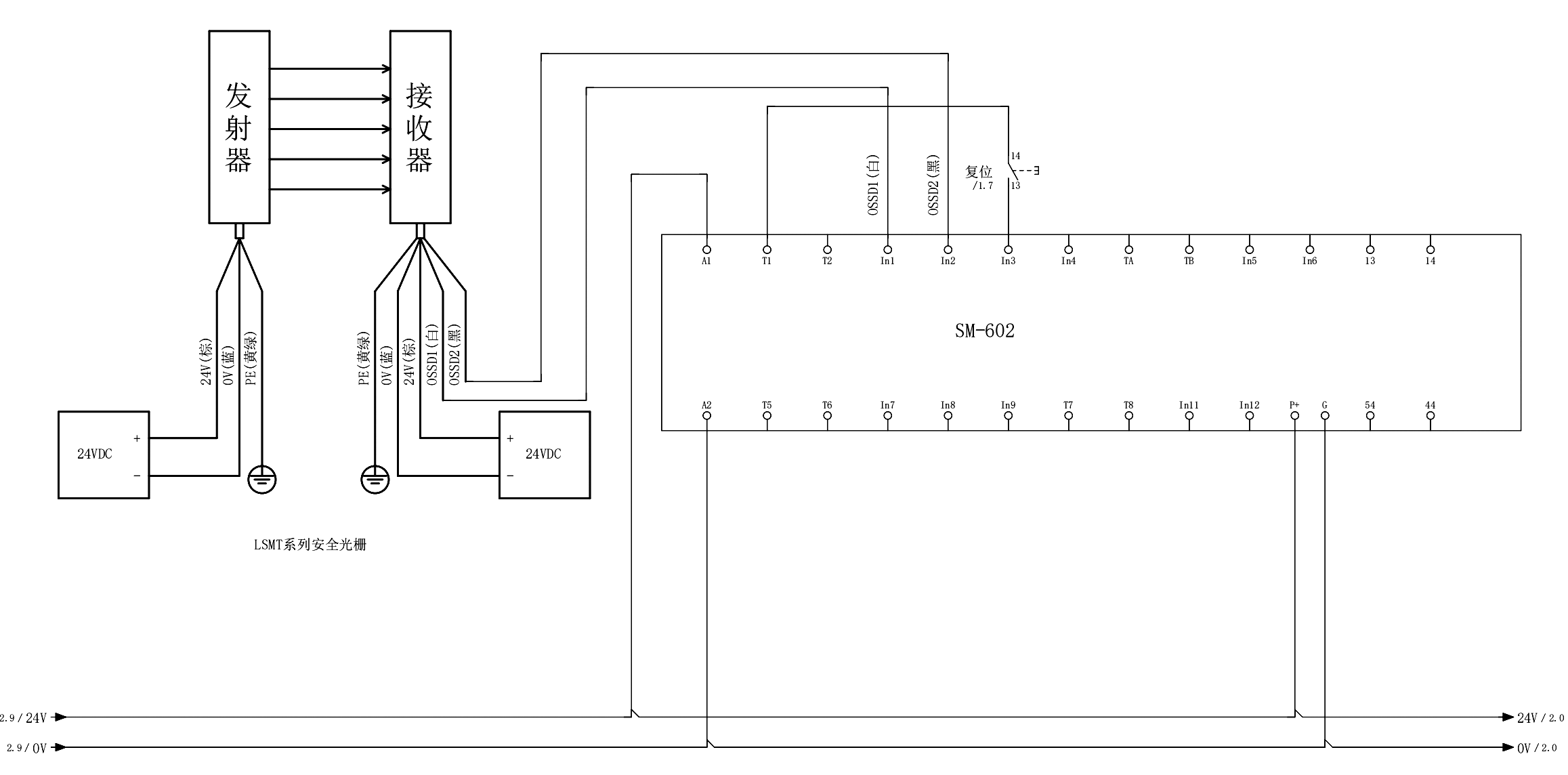

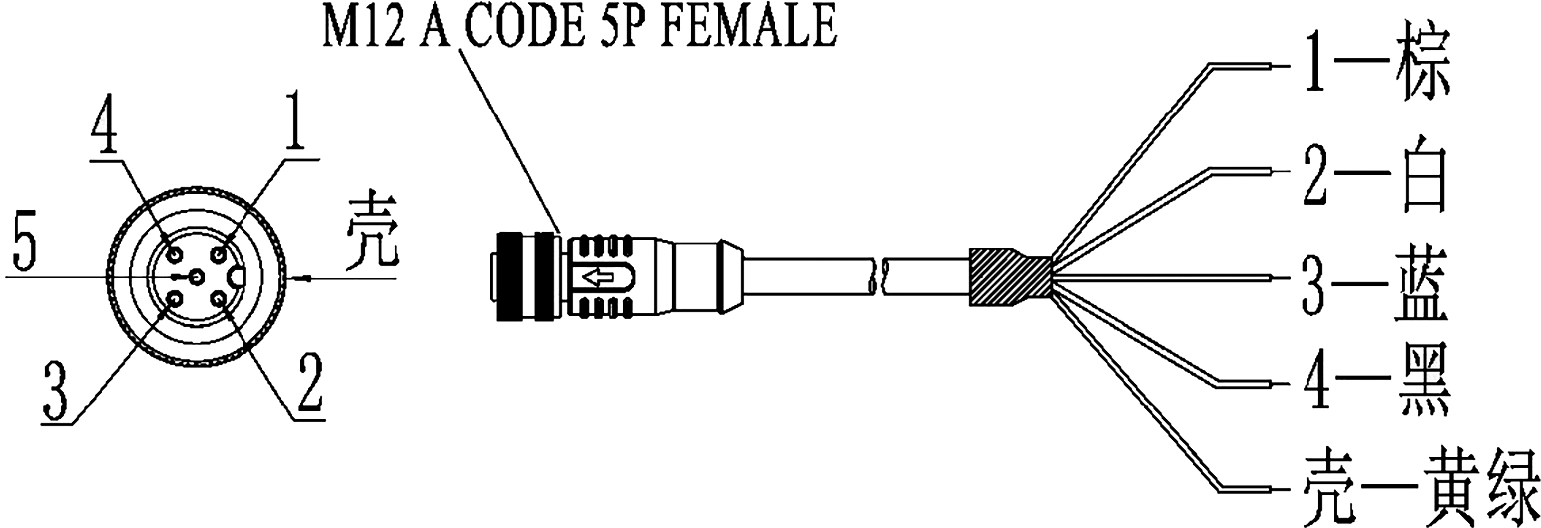

电气特性
工作电压	24V DC±20%
工作电流	发射器:<200mA				接收器:<200mA（无负载时）
响应时间	4ms-18ms（随光束数变化而增减）
安全输出（OSSD）	PNP	PNP 晶体管输出×2;ON 状态时，负载电流≤100mA，输出电压≥Vcc-2V;OFF状态时，漏电流≤1mA，残留电压≤ 1V（排除导线延长的影响）
	NPN	NPN 晶体管输出×2，ON 状态时，负载电流≤100mA，输出电压≤2V;OFF 状态时，漏电流≤1mA，残留电压≤2V（排除导线延长的影响）
启动时间	< 3s
检测功能	上电自检，工作过程中实时自检
保护电路	过压过流保护，输出短路保护

▊	LSMT系列安全光栅3大亮点

特点1: 无盲点光栅两端增有防护光点

特点2: LSMT光栅独有光点，光点信号指示灯	特点3: 安全光栅智能化

指示灯功能：	智能化：
·指示灯显示光栅光点的信号强弱 ·在安装对准过程中，指示灯尤其重要 ·在正常使用时，如有污物粘在光栅上，指示灯会亮起显示污物阻挡位置	·LSMT 能连接到所有带MODBUS的安全模块 ·在任何时候监控光栅状态 ·实现安全数字化管理

▊

配置说明

	·产品标配红外设置，一键设置PNP/NPN输出方式，兼容各类设备，免去选型烦恼，即装即用 ·直观显示对光强度，设备状态一览无余
	·分路指示灯能够实时显示光栅各段的工作状态，便于监控和故障排查。同时能够快速定位问题位置，减少维护时间和成本，持续守护生产安全 ·直观的指示灯设计，方便操作人员理解和使用，无需复杂培训
	·光通讯通道包含A、B双频段，有效避免设备间出现同源光干扰问题
	·通过遥控器或手机APP一键红外配置 ·根据实际场景选择光栅远近距离模式，自由调节灵敏度，为安全生产护航
